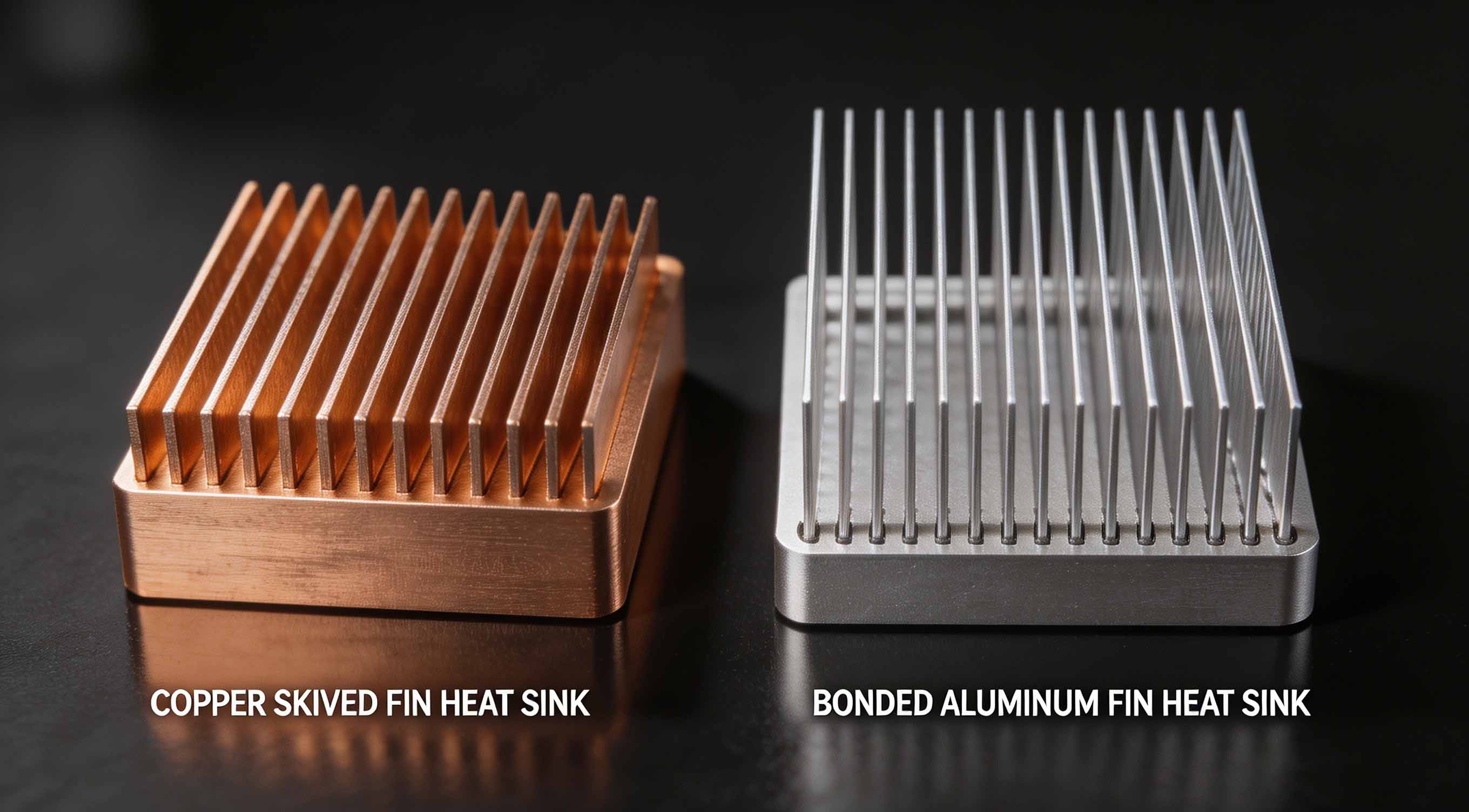

Geschälte Kühlrippen im Vergleich zu geklebten Kühlrippen: Eine Überprüfung der thermischen Leistung

Da elektronische Komponenten ständig schrumpfen, während ihre Leistungsabgabe steigt, kämpfen Wärmetechniker ständig mit Ausbreitungswiderstand und eingeschränkter Luftzirkulation. Wenn Standardprofile nicht mehr die erforderliche konvektive Oberfläche bieten können, beschränkt sich die Entscheidung in der Regel auf zwei fortschrittliche Fertigungstechniken: Schälen oder Kleben.

In dieser Überprüfung der thermischen Leistung werden wir Skived-Fin- und Bonded-Fin-Architekturen objektiv vergleichen. Um Ihre Hochleistungskomponenten vor einem katastrophalen thermischen Ausfall zu schützen, ist es wichtig, die geometrischen Grenzen, thermischen Schnittstelleneigenschaften und idealen Anwendungsszenarien beider Methoden zu verstehen.

1. Aufschlüsselung der Herstellungsprozesse

Um die thermische Leistung zu bewerten, müssen wir uns zunächst ansehen, wie diese Kühlkörper aufgebaut sind. Der Herstellungsprozess bestimmt direkt die physikalischen und thermischen Einschränkungen des Endprodukts.

Kühlrippen mit Schälrippen :

Das Wälzschälen ist ein subtraktiver mechanischer Prozess. Eine spezielle CNC-Klinge schneidet eine präzise Metallschicht aus einem massiven Block aus extrudiertem Aluminium oder reinem Kupfer und biegt ihn vollständig aufrecht. Da die Rippe direkt von der Basis abgezogen wird, bleibt der gesamte Kühlkörper ein einziges, monolithisches Stück Metall.

Geklebte Kühlrippen :

Ein Bonded-Fin-Kühlkörper ist ein zusammengebautes Produkt. Die Grundplatte (typischerweise Aluminium oder Kupfer) ist CNC-gefräst und weist Rillen mit engen Toleranzen auf. In diese Nuten werden dann einzelne Lamellenbleche eingelegt. Mithilfe eines bewährten Herstellungsverfahrens, das über jahrzehntelange Erfahrung verfeinert wurde, werden diese Lamellen dauerhaft mit hochleistungsfähigem thermischem Epoxidharz oder fortschrittlichen Löttechniken befestigt, wodurch eine äußerst steife mechanische und thermische Verbindung entsteht.

2. Flossendicke und Seitenverhältnis: Geometrische Grenzen überschreiten

Das Hauptziel beider Technologien besteht darin, so viel Oberfläche wie möglich auf engstem Raum unterzubringen. Dies erreichen sie jedoch auf unterschiedliche Weise.

Gebondete Flossengeometrie:

Bei der Herstellung von geklebten Rippen werden die Grenzen des Seitenverhältnisses herkömmlicher dünner Rippenextrusionen vollständig umgangen.

• Dicke: Die einzelnen Lamellen können aus Blech gestanzt oder gerollt werden, wodurch ultradünne Profile bis zu 0,008 Zoll (ca. 0,2 mm) möglich sind.

• Höhe: Da die Lamellen separat hergestellt und in die Basis eingesetzt werden, kann die Lamellenhöhe leicht 2 Zoll (ca. 50,8 mm) überschreiten, was außergewöhnliche Seitenverhältnisse für eine massive Wärmeableitung ermöglicht.

Geschälte Flossengeometrie:

• Dicke: Auch beim Schälen ist höchste Präzision möglich, wobei die Lamellendicken zuverlässig 0,1 mm bis 0,2 mm erreichen.

• Höhe: Die Grenze beim Wälzschälen liegt im Schnitthub des Maschinenmessers. Die geschälten Flossen sind zwar sehr dicht, erreichen jedoch im Allgemeinen eine maximale Höhe von etwa 40 mm bis 50 mm. Wenn Ihr Gehäuse sehr hohe Lamellen zulässt (z. B. ein tiefes Telekommunikationsgehäuse), bieten geklebte Lamellen oft einen deutlichen Volumenvorteil.

3. Wärmeschnittstellenwiderstand: Monolithische vs. Klebeverbindungen

Der Weg der Wärme vom Bauteilchip zur Rippenspitze bestimmt den Gesamtwärmewiderstand des Moduls.

Der Skived-Vorteil:

Da ein Kühlkörper mit geschälten Lamellen aus einem einzigen Metallblock gefertigt ist, besteht zwischen der Basis und den Lamellen absolut kein Grenzflächenwiderstand. Der Wärmeleitpfad ist zu 100 % durchgehend, was ihn für konzentrierte Hochleistungs-ICs äußerst effektiv macht.

Die gebundene Realität:

In der Vergangenheit machten sich Ingenieure Sorgen darüber, dass die Verbindung in einem Kühlrippen-Kühlkörper als Wärmeisolator fungiert. Dank jahrzehntelanger Erfahrung und moderner Materialwissenschaft konnten diese Bedenken jedoch weitgehend entschärft werden. Durch den Einsatz hochspezialisierter, hochleistungsfähiger thermischer Epoxidharz- oder Präzisionslöttechniken entsteht bei der Verbindung eine nahezu perfekte Wärmebrücke. Obwohl technisch gesehen eine mikroskopische Grenzfläche existiert, gleicht die massive Vergrößerung der Gesamtoberfläche (aufgrund höherer Flossen) häufig leicht einen lokalen Verbindungswiderstand aus.

Tabelle 1: Vergleich zwischen geschälten Flossen und geklebten Flossen

4. Anwendungsszenarien: Wo jede Technologie herausragt

Die Wahl zwischen diesen Technologien hängt vollständig von Ihrer spezifischen thermischen Belastung, den Gehäusebeschränkungen und der Betriebsumgebung ab.

• Telekommunikationsgeräte: Die Kühlung von Telekommunikationssystemen und dichten Server-Racks erfordert häufig tiefe Gehäusekonstruktionen. Ein Kühlkörper mit gebondeten Lamellen ist hier häufig die erste Wahl, da seine Lamellenhöhe mehr als 2 Zoll beträgt und so die Konvektionsoberfläche maximiert, die für die Bewältigung von Hunderten von Watt erforderlich ist.

• Hochleistungselektronik: Für Netzteile, Motorsteuerungen und große Halbleitergeräte sorgen Hybrid-Bonding-Designs (Kupferbasis zur Ausbreitung, hohe Aluminiumlamellen zur Konvektion) für die ideale thermische Balance.

• Automobilelektronik: Effizientes Wärmemanagement in Elektrofahrzeugen (EVs) und Schnellladestationen erfordert robuste Lösungen mit großer Oberfläche. Die robusten Löttechniken, die in erstklassigen Verbundlamellen zum Einsatz kommen, halten den starken Vibrationen im Automobilumfeld stand.

• LED-Beleuchtung: Um die optimale Leistung und Langlebigkeit von Hochleistungs-LED-Arrays zu gewährleisten, müssen Kühlmodule Wärme schnell an die Umgebungsluft abgeben. Hohe, geklebte Lamellen eignen sich hervorragend für passive, natürliche Konvektionsanordnungen, wie sie bei der Stadion- oder Straßenbeleuchtung üblich sind.

• Unterhaltungselektronik: Gaming-Systeme und Hochleistungs-Workstations erfordern eine kompakte, aber aggressive Kühlung. Hier werden geschälte Lamellen (häufig reines Kupfer) stark bevorzugt, da ihre monolithische Struktur ohne Schnittstellen die starke Wärme schnell von kleinen, stark übertakteten Prozessoren ableitet.

5. Materialkonformität und Fertigungszuverlässigkeit

In der modernen industriellen Beschaffung muss die thermodynamische Leistung mit der Zuverlässigkeit der Lieferkette und der Einhaltung von Umweltvorschriften einhergehen.

Unabhängig davon, ob Sie sich für eine Skived- oder Bonding-Architektur entscheiden, müssen alle verwendeten Materialien – vom hochleistungsfähigen thermischen Epoxidharz bis hin zu Rohaluminium- und Kupferbarren – vollständig den RoHS-Standards entsprechen. Dies gewährleistet die Sicherheit, Zuverlässigkeit und globale Exportfähigkeit Ihrer Endanwendung.

Darüber hinaus erfordert die Umsetzung eines theoretischen thermischen Designs in die physische Realität einen Partner mit einem bewährten Herstellungsprozess. Ein umfassender Wärmeanbieter begleitet Ihr Projekt durch den gesamten Lebenszyklus: angefangen bei der fachkundigen Wärmeberatung über den schnellen Übergang zum Rapid Prototyping zur physikalischen Validierung bis hin zur sicheren Skalierung in eine einwandfreie Massenproduktion.

6. Treffen Sie die richtige Wahl für Ihr nächstes Projekt

In der ultimativen Debatte zwischen Skived Fin und Bonded Fin gibt es keinen einzigen Gewinner – nur das richtige Werkzeug für Ihren spezifischen thermischen Engpass.

Wenn Ihr Design stark vertikal eingeschränkt ist und für einen konzentrierten Hotspot keinen thermischen Grenzflächenwiderstand erfordert, ist Schälen die beste Option. Wenn Ihr Gehäuse jedoch höhere Lamellengeometrien zulässt und Sie die Rohkonvektionsoberfläche über die Grenzen von Standardprofilen hinaus maximieren müssen, ist ein Kühlkörper mit gebondeten Lamellen unübertroffen.

Stehen Sie bei Ihrem neuesten Hochleistungsdesign vor einem thermischen Engpass? Unser Ingenieurteam verfügt über jahrzehntelange Erfahrung im kundenspezifischen Wärmemanagement. Kontaktieren Sie uns noch heute, um Ihre spezifische Wärmebelastung zu besprechen, und wir helfen Ihnen beim Übergang vom Konzept zum Prototyping und zur Massenproduktion mit absoluter Sicherheit.

7. Häufig gestellte Fragen (FAQs)

1. Was ist der Hauptunterschied zwischen einem Skived Fin- und einem Bonded Fin-Kühlkörper?

Eine geschälte Flosse wird direkt aus einem massiven Metallblock geschnitzt, wodurch sie zu einem einzigen monolithischen Stück ohne Verbindungswiderstand wird. Ein Kühlkörper mit geklebten Lamellen wird zusammengebaut, indem einzelne Lamellenbleche in eine gerillte Grundplatte eingesetzt und mit Epoxidharz oder Lot verklebt werden.

2. Sind geklebte Kühlrippen-Kühlkörper strukturell zuverlässig?

Ja. Bei der Herstellung unter Verwendung eines bewährten Prozesses mit hochleistungsfähigem thermischem Epoxidharz oder fortschrittlichen Löttechniken ist die mechanische Verbindung zwischen der Rippe und der Basis unglaublich robust und in der Lage, rauen industriellen Vibrationen und Temperaturwechseln standzuhalten.

3. Warum sollte man sich für einen Kühlkörper mit geklebten Lamellen anstelle eines standardmäßigen extrudierten Kühlkörpers entscheiden?

Standardmäßige dünne Rippenextrusionen sind durch die physikalischen Einschränkungen der Extrusionsdüse begrenzt, was bedeutet, dass die Rippen nicht extrem dünn oder hoch sein können. Geklebte Lamellen können bis zu 0,008 Zoll dünn und über 2 Zoll höher sein, was ein deutlich besseres Seitenverhältnis und eine bessere Gesamtkühlfläche bietet.

4. Wirkt das Epoxidharz oder Lot in einer geklebten Rippe als Wärmeisolator?

Nein. Hochleistungs-Thermoepoxidharze und Industrielote sind speziell für die Wärmeleitung konzipiert. Während sie eine mikroskopisch kleine Grenzfläche einführen, überwiegt der enorme Oberflächengewinn durch die höheren, dichteren Flossen diesen geringen Grenzflächenwiderstand bei weitem.

5. Kann ich bei einer gebondeten Ausführung unterschiedliche Materialien für die Basis und die Lamellen verwenden?

Ja, das ist ein großer Vorteil von geklebten Lamellen. Sie können einen Hybrid-Kühlkörper erstellen, indem Sie beispielsweise eine Grundplatte aus reinem Kupfer verwenden, um die Wärme sofort von einem lokalisierten Hotspot zu verteilen, der mit leichten Aluminiumlamellen verbunden ist, um Gesamtgewicht und -kosten des Moduls zu sparen.

6. Welche Technologie ist besser für 1U-Server-Racks?

Da für 1U-Server strenge Höhenbeschränkungen gelten (unter 1,75 Zoll), werden häufig geschälte Kühlrippen bevorzugt. Sie maximieren die Lamellendichte auf engstem Raum und eliminieren die Schnittstellenverbindung, wodurch die Wärme schnell von dichten CPUs abgeleitet wird.

7. Sind beide Herstellungsprozesse RoHS-konform?

Ja. Wenn Sie mit einem renommierten Hersteller zusammenarbeiten, entsprechen alle Rohmetalle, Hochleistungsepoxidharze und Lötmaterialien, die sowohl in geschälten als auch in gebondeten Kühlrippen-Kühlkörpern verwendet werden, vollständig den RoHS-Umwelt- und Sicherheitsstandards.
