Lohnt sich eine kostengünstige Flüssigkühlplatte in der Hochleistungselektronik im Jahr 2026 noch?

Da die Elektronikindustrie im Jahr 2026 die Grenzen der Leistungsdichte verschiebt, wird bei der Diskussion um das Wärmemanagement oft auf die extremsten und teuersten Lösungen verwiesen, die es gibt. Da fortschrittliche KI-Chips und Halbleiter der nächsten Generation die Schlagzeilen dominieren, kann man leicht davon ausgehen, dass jedes moderne System eine komplexe, hochpreisige Mikrokanalkühlung erfordert.

Diese Annahme übersieht jedoch einen großen Teil der Branche. Bei vielen Anwendungen führt eine übermäßige Konstruktion der thermischen Architektur zu überhöhten Budgets und unnötigen Herstellungsrisiken. Die Wahrheit ist, dass eine kostengünstige Flüssigkühlplatte für viele moderne technische Projekte nach wie vor eine äußerst sinnvolle und strategische Wahl ist.

Dieser Leitfaden untersucht die technischen Mechanismen und wirtschaftlichen Realitäten einer kostengünstigen Flüssigkeitskühlung und konzentriert sich insbesondere darauf, wie die Tiefbearbeitungstechnologie die ultimative Kühllösung mittlerer Leistung für den heutigen Markt bietet.

Inhaltsverzeichnis

1. Die thermische Realität von 2026: Warum Flüssigkeit obligatorisch ist

2. Die Deep Machining Liquid Cold Plate verstehen

3. Core Engineering Experience: Wo niedrige Kosten gewinnen

4. Fallstudien aus der Praxis: Kühlung mittlerer Leistung in Aktion

5. Entscheidungsmatrix: Wann lohnt sich eine kostengünstige Flüssigkühlplatte?

6. Arbeiten Sie mit Kingka für kostengünstige Flüssigkeitskühlung zusammen

1. Die thermische Realität von 2026: Warum Flüssigkeit obligatorisch ist

Die Physik der Wärmeableitung hat in der Industrie einen weitreichenden Übergang von Luft zu Flüssigkeit erzwungen.

Flüssigkeitskühlsysteme können 5 bis 10 Mal mehr Wärme abführen als herkömmliche Luftkühlungslösungen. Dieser enorme Leistungssprung ist auf die physikalischen Eigenschaften des Kühlmittels zurückzuführen; Wasser hat eine über 3000-mal höhere volumetrische Wärmekapazität als Luft, was eine deutlich höhere Kühleffizienz innerhalb eines begrenzten Volumens ermöglicht.

Wir sehen diesen Wandel am deutlichsten in Serverumgebungen. Die herkömmliche Luftkühlung stößt bei ca. 20 kW pro Rack an eine harte physikalische Grenze. Durch den Einsatz flüssiger Kühlplatten kann die Leistungsdichte des Rechenzentrums nahtlos auf 50–100+ kW pro Rack erhöht werden. Während für diese Lasten eine Flüssigkeitskühlung zwingend erforderlich ist, wirkt sich die Art der von Ihnen gewählten Kühlplatte drastisch auf Ihr Endergebnis aus.

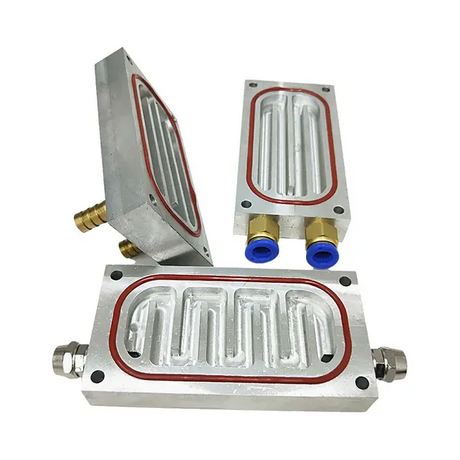

2. Verständnis der Deep Machining Liquid Cold Plate

Wenn Ingenieure nach einer Flüssigkühlplatte für die Leistungselektronik suchen, die Leistung und Budget in Einklang bringt, greifen sie häufig auf die Tieflochbearbeitung zurück.

Durch das Bohren sich kreuzender Strömungskanäle direkt in einen massiven Aluminiumblock wird Unerwünschte Öffnungen werden dann sicher verschlossen. Durch diesen Prozess entsteht eine einteilige Aluminiumkonstruktion, die mehrere häufige Fehlerquellen, die bei teureren zusammengebauten Platten zu finden sind, grundsätzlich eliminiert: eine Tiefbearbeitungs-Flüssigkeitskühlplatte erzeugt.

• Kein Wärmegrenzflächenwiderstand: Da es keine separaten Schichten oder verbundenen Rohre gibt, fließt die Wärme kontinuierlich durch das massive Metall.

• Keine Schweißfehler: Durch den Verzicht auf Hartlöten oder Rührreibschweißen besteht keine Gefahr von Porosität und schwachen Verbindungen.

• Hohe langfristige strukturelle Instabilität: Der monolithische Block hält Flüssigkeitsdruck und mechanischen Vibrationen problemlos stand.

Materielle Ökonomie:

Die Wärmeleitfähigkeit von Aluminium liegt bei ~200 W/m·K, während Kupfer ~400 W/m·K bietet. Dieser Materialunterschied erklärt, warum Aluminium-Kühlplatten günstiger sind, aber eine etwas geringere Spitzenleistung bieten. Tiefbearbeitungs-Kaltplatten bieten jedoch eine vergleichbare thermische Leistung wie Standardkonstruktionen auf Rohrbasis, jedoch mit deutlich besserer Oberflächenebenheit und niedrigeren Gesamtherstellungskosten.

3. Grundlegende technische Erfahrung: Wo niedrige Kosten gewinnen

In der realen Ingenieurspraxis ist die Überspezifikation eines Kühlsystems ein kostspieliger Fehler. Tiefbearbeitungs-Kühlplatten werden häufig in kostensensiblen thermischen Systemen eingesetzt, bei denen eine moderate Wärmeableitung ohne komplexe Herstellung erforderlich ist.

Im Vergleich zu teuren vakuumgelöteten oder komplizierten Mikrokanaldesigns bietet die Tiefenbearbeitung eine einfachere Struktur, ein wesentlich geringeres Leckagerisiko und eine einfachere Anpassung an verschiedene PCB-Layouts und -Größen.

Flüssigkühlplatten für die Tiefenbearbeitung sind nicht für extreme Wärmeströme ausgelegt, bieten jedoch das beste Gleichgewicht zwischen Kosten, Zuverlässigkeit und Herstellbarkeit bei Anwendungen mittlerer Leistung.

Sie sind häufig die erste Wahl für IGBT-Module, industrielle Stromversorgungssysteme, Telekommunikationsgeräte und Batteriekühlung in Zonen mit geringer Hitze.

4. Fallstudien aus der Praxis: Kühlung mittlerer Leistung in Aktion

Um den praktischen Wert einer kostengünstigen Flüssigkühlplatte zu verstehen, können wir uns ansehen, wie Kingka diese Designs in verschiedenen Branchen umsetzt.

Fall 1: Leistungselektronik (Erneuerbare Energie)

Ein Unternehmen für erneuerbare Energien benötigte eine Kühllösung für IGBT-Module, die in einem Solarwechselrichtersystem unter Dauerlast betrieben werden.

• Herausforderung: Stabile Siliziumtemperaturen aufrechterhalten und gleichzeitig die Gesamtsystemkosten streng kontrollieren, um auf dem Markt für grüne Energie wettbewerbsfähig zu bleiben.

• Lösung: Kingka hat eine maßgeschneiderte Flüssigkühlplatte für die Tiefbearbeitung mit optimierten internen Bohrkanälen entwickelt, die direkt unter den IGBT-Hotspots positioniert sind.

• Ergebnis: Das System erreichte eine vollkommen stabile thermische Leistung. Der Kunde stellte fest, dass die Herstellungskosten im Vergleich zu seinen bisherigen vakuumgelöteten Konstruktionen drastisch gesenkt wurden und dass die Zuverlässigkeit vor Ort durch den Wegfall aller Schweißverbindungen verbessert wurde.

Fall 2: Telekommunikationssysteme (5G-Infrastruktur)

Ein Hersteller von Telekommunikationsgeräten benötigte eine äußerst kompakte Kühllösung für Outdoor-Übertragungsmodule mittlerer Leistung.

• Herausforderung: Streng begrenzter Einbauraum innerhalb des Gehäuses und absolute Forderung nach langfristiger Zuverlässigkeit ohne Wartung.

• Lösung: Wir haben eine tief bearbeitete Kühlplatte aus einem Stück Aluminium eingesetzt.

• Ergebnis: Das monolithische Design verbesserte die Ebenheit der Oberfläche und führte zu einem besseren thermischen Kontakt mit den Modulen. Außerdem wurde das Leckagerisiko auf nahezu Null reduziert und die Systemintegration während der Endmontage vereinfacht.

Fall 3: Hochleistungsfähige Industrie- und Medizingeräte

In Hochleistungssystemen, in denen die Luftkühlung nicht ausreicht, fortschrittliche Mikrokanaltechnologie jedoch viel zu kostspielig ist, füllt die Tiefenbearbeitung die Lücke.

Für Industrieanlagen, medizinische Bildgebungsgeräte und Elektronik mittlerer Dichte bieten diese Platten eine effiziente Wärmeübertragung durch interne Kanäle, ein äußerst kompaktes Design und eine viel geringere Systemkomplexität.

5. Entscheidungsmatrix: Wann lohnt sich eine kostengünstige Liquid Cold Plate?

Die Kernfrage ist nicht, ob sich eine kostengünstige Platte „lohnt“, sondern vielmehr, das richtige Werkzeug für den spezifischen thermischen Engpass einzusetzen. Nutzen Sie die folgende Logik als Leitfaden für Ihre Beschaffungsstrategie.

6. Arbeiten Sie mit Kingka für kostengünstige Flüssigkeitskühlung zusammen

Um die Komplexität des Wärmemanagements zu bewältigen, ist ein Fertigungspartner erforderlich, der sowohl Thermodynamik als auch Produktionsökonomie versteht. Bei Kingka konzentrieren wir uns darauf, die richtige Lösung zu liefern – nicht nur eine Standardlösung. Unsere Flüssigkeitskühlplatten für die Leistungselektronik sind so konzipiert, dass sie genau Ihren thermischen Anforderungen, Leistungszielen und Budgetparametern entsprechen.

Wenn Sie ein System mit mittlerer Leistung entwickeln und Ihre Stücklistenkosten senken möchten, ohne die Zuverlässigkeit zu beeinträchtigen, ist eine maßgeschneiderte, tiefbearbeitete Aluminiumplatte wahrscheinlich Ihr optimaler Weg nach vorn. Kontaktieren Sie noch heute das Engineering-Team von Kingka, um Ihre CAD-Layouts zu überprüfen und ein Rapid-Prototyping-Angebot anzufordern.

7. Häufig gestellte Fragen (FAQs)

1. Was genau macht eine Tiefbearbeitungs-Flüssigkeitskühlplatte „kostengünstig“?

Es wird durch Bohren von Löchern in einen einzelnen Aluminiumblock hergestellt, anstatt komplexe Mikrorippen per CNC zu bearbeiten und mehrere Platten in einem Vakuumofen miteinander zu verlöten. Durch den Wegfall des Löt-/Schweißschritts werden die Energie-, Arbeits- und Prüfkosten drastisch reduziert.

2. Kann eine Aluminium-Kühlplatte mit Leistungselektronik umgehen?

Ja. Während Kupfer eine höhere Wärmeleitfähigkeit aufweist, ist Aluminium mit ~200 W/m·K mehr als ausreichend für Elektronik mittlerer Leistung wie Standard-IGBTs, Industrieantriebe und Telekommunikationsverstärker, insbesondere in Kombination mit der hohen Wärmekapazität von flüssigem Kühlmittel.

3. Warum ist die Ebenheit der Oberfläche bei einer Kühlplatte wichtig?

Wenn eine Kühlplatte nicht vollkommen flach ist, bilden sich mikroskopisch kleine Luftspalte zwischen der Platte und dem wärmeerzeugenden Bauteil. Luft ist ein schrecklicher Wärmeleiter. Tiefbearbeitete Bleche werden nicht der starken Hitze des Schweißens ausgesetzt, was bedeutet, dass sich das Metall nicht verzieht, was zu einer besseren Ebenheit und einem besseren Wärmekontakt führt.

4. Sind tief bearbeitete Kühlplatten sicher vor Undichtigkeiten?

Sie bieten eines der geringsten Leckagerisiken in der Branche. Da der Hauptkörper aus einem einzigen, massiven Metallstück ohne Nähte oder Lötverbindungen besteht, sind die einzigen potenziellen Leckstellen die Eingangs-/Ausgangsanschlüsse und die speziellen quergebohrten Stopfen, die stark abgedichtet und druckgeprüft sind.

5. Wie viel effizienter ist die Flüssigkeitskühlung im Vergleich zur Luftkühlung?

Flüssigkeitskühlsysteme können 5- bis 10-mal mehr Wärme abführen als herkömmliche Umluftkühlkörper, da Wasser über die 3000-fache volumetrische Wärmekapazität von Luft verfügt.
