Kupfer oder Aluminium? Auswahl der richtigen Kühlkörperbasis mit geklebten Rippen

Wenn die Zwangsluftkonvektion an ihre absoluten Grenzen stößt, können Standard-Strangpressprofile einfach nicht die erforderliche Oberfläche bieten, um eine Drosselung von Hochleistungskomponenten zu verhindern. Um extreme Seitenverhältnisse zu erreichen, müssen Ingenieure auf einen Kühlkörper mit gebondeten Rippen umsteigen. Die Ausschöpfung des vollen Potenzials dieser Technologie hängt jedoch von einer entscheidenden architektonischen Entscheidung ab: der Auswahl des richtigen Grundmaterials.

Sollten Sie sich für einen schweren Kühlkörper auf Kupferbasis mit hoher Leitfähigkeit oder für einen leichten, kostengünstigen Kühlkörper aus Aluminium entscheiden?

Die Wahl bestimmt nicht nur Ihre Wärmedecke, sondern auch die mechanische Zuverlässigkeit und die Gesamtkosten Ihres Systems. Im Folgenden erläutern wir die technische Physik, Materialkompromisse und Herstellungsrealitäten, um Ihnen bei der Optimierung des Wärmemanagements Ihres nächsten elektronischen Hochleistungsgeräts zu helfen.

1. Der technische Vorteil der Bonded-Fin-Technologie

Vor dem Vergleich der Grundmaterialien ist es wichtig zu verstehen, warum die Bonded-Lamellen-Technologie für extreme Wärmebelastungen notwendig ist. Traditionelle Fertigungsverfahren wie die Extrusion stoßen beim Versuch, hohe, dicht gepackte Rippen herzustellen, an ihre Grenzen.

Durch die Entkopplung der Rippen von der Grundplatte werden bei der Herstellung von Verbundrippen die Extrusionsgrenzen vollständig umgangen. Wir verwenden spezielle Fertigungsverfahren, um einzelne Lamellenbleche in eng bearbeitete Nuten auf einer soliden Metallbasis einzufügen.

Die geometrischen Grenzen verschieben:

• Ultradünne Lamellen: Wir können Lamellendicken bis zu 0,008 Zoll (ca. 0,2 mm) herstellen und so die Wärmeableitungsoberfläche in stark verdichteten Gehäuseräumen maximieren.

• Extreme Höhen: Flossenhöhen können herkömmliche Beschränkungen durchbrechen und erreichen über 2 Zoll (ca. 50,8 mm).

• Besseres Seitenverhältnis: Diese Methode erreicht ein viel höheres Seitenverhältnis als standardmäßige dünne Rippenprofile, wodurch die Konvektionseffizienz drastisch erhöht wird.

Um sicherzustellen, dass an der Verbindungsstelle kein thermischer Engpass entsteht, greifen wir auf eine jahrzehntelange Fertigungserfahrung zurück. Wir nutzen hochzuverlässige mechanische Verbindungsverfahren und nutzen entweder hochleistungsfähiges wärmeleitendes Epoxidharz oder fortschrittliche Löttechniken, um die Lamellen dauerhaft mit der Basis zu verbinden.

2. Analyse der Aluminium-Kühlkörperbasis

Aluminium ist der unbestrittene Industriestandard für die allgemeine Elektronikkühlung, und das aus gutem Grund. Es bietet ein außergewöhnliches Gleichgewicht zwischen Wärmeleitfähigkeit (bis zu 230 W/m·K für bestimmte Legierungen), struktureller Integrität und Herstellbarkeit.

Wann sollte man sich für eine Aluminiumbasis entscheiden:

Eine Aluminiumbasis ist ideal, wenn Ihre Wärmelast relativ über die Komponentenoberfläche verteilt ist und strenge Gewichtsbeschränkungen das endgültige Produktdesign bestimmen.

Hauptanwendungen:

• LED-Beleuchtung: Gewährleistet den langfristigen Lichtstromerhalt und die Lebensdauer von Hochleistungs-LED-Arrays, ohne die Leuchten übermäßig zu belasten.

• Automobilelektronik: Von entscheidender Bedeutung für Elektrofahrzeuge (EVs) und Ladestationen, bei denen die Minimierung des Gesamtgewichts des Fahrzeugs eine strikte Voraussetzung für die Erhaltung der Batteriereichweite ist.

3. Analyse des Kupferbasis-Kühlkörpers

Obwohl Aluminium leicht ist, hat es Probleme, wenn es einem massiven, stark lokalisierten Wärmefluss ausgesetzt ist. Ein kleiner Siliziumchip, der Hunderte von Watt abpumpt, erzeugt einen schwerwiegenden Engpass beim „Ausbreitungswiderstand“ in einer Aluminiumbasis.

Wann sollte man sich für eine Kupferbasis entscheiden:

Reines Kupfer besitzt eine Wärmeleitfähigkeit von etwa 400 W/m·K – fast doppelt so viel wie herkömmliches Aluminium. Ein Kühlkörper auf Kupferbasis fungiert als aggressiver Wärmeverteiler, der die intensive lokale Wärme sofort absorbiert und sie gleichmäßig über die gesamte Lamellenanordnung verteilt.

Hauptanwendungen:

• Hochleistungselektronik: Unverzichtbar für die Kühlung anspruchsvoller industrieller Netzteile, Motorsteuerungen und dichter Halbleiterbauelemente.

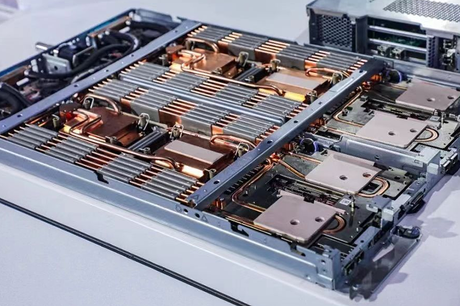

• High-End-Unterhaltungselektronik: Die bevorzugte Wahl für fortschrittliche Spielekonsolen und Hochleistungs-Workstation-Computing, bei denen leiser Betrieb und maximale Rechenleistung erforderlich sind.

4. Die Entscheidungsmatrix: Aluminium vs. Kupferbasis

Um Ihnen dabei zu helfen, eine schnelle, datengestützte Entscheidung zu treffen, vergleichen Sie unten die kritischen technischen Kennzahlen beider Grundmaterialien.

(Hinweis: Hybridlösungen – eine Kombination aus einer Kupferbasis zur sofortigen Wärmeverteilung und der Verlötung mit ultradünnen Aluminiumlamellen für leichte Konvektion – sind ein hervorragender Mittelweg für viele Telekommunikations- und Server-Rack-Anwendungen.)

5. Branchenfokus: Wo die Materialauswahl am wichtigsten ist

Die richtige Materialpaarung sorgt für langfristige Betriebsstabilität. So werden Verbundrippen-Kühlkörper in kritischen Infrastrukturen eingesetzt:

• Telekommunikationsgeräte: 5G-Kommunikationssysteme und dicht gedrängte Server-Racks erzeugen starke thermische Belastungen. Ein gebondeter Kühlrippen-Kühlkörper (häufig in einer Hybridkonstruktion aus Kupfer/Aluminium) bietet die große Oberfläche, die erforderlich ist, um die Rack-Umgebungstemperaturen unter Kontrolle zu halten.

• Automobilelektronik (EVs): Elektrofahrzeuge benötigen ein hocheffizientes Wärmemanagement für ihre Wechselrichter und Stromumwandlungseinheiten. Zur Bewältigung dieser plötzlichen Temperaturspitzen bei schnellen Beschleunigungs- und Schnellladezyklen werden stark verklebte Lamellen eingesetzt.

6. End-to-End-Service: Sicherung Ihrer thermischen Lieferkette

Der Entwurf einer theoretischen Kühllösung ist nur der erste Schritt; Um es in großem Maßstab einwandfrei ausführen zu können, ist ein engagierter Fertigungspartner erforderlich. Mit unserer über Jahrzehnte umfassenden Branchenerfahrung bieten wir eine End-to-End-Service-Architektur, die die Zuverlässigkeit Ihres Systems garantiert.

Unser Full-Lifecycle-Workflow:

1. Beratung und Design: Wir analysieren Ihre thermische Belastung und Ihre Fahrwerksbeschränkungen, um die perfekte Legierung und Verbindungstechnik zu empfehlen.

2. Prototyping und Validierung: Schnelle CNC-Bearbeitung von Prototypen zur physikalischen Überprüfung des Wärmewiderstands und der Luftstromparameter.

3. Massenproduktion im großen Maßstab: Nahtloser Übergang zur Massenfertigung mit hoher Wiederholgenauigkeit.

4. Strenge Qualitätskontrolle: Strenge Tests der Klebeverbindungen (Epoxidharz oder Lötmittel), um eine langfristige thermische Integrität und mechanische Haltbarkeit bei thermischen Zyklen sicherzustellen.

Lassen Sie nicht zu, dass der Ausbreitungswiderstand Ihr nächstes Projekt bremst. Ganz gleich, ob Sie die leichte Effizienz von Aluminium oder die extreme Leitfähigkeit einer Kupferbasis benötigen, unser Ingenieurteam ist bereit, Ihre Architektur zu optimieren. [Kontaktieren Sie uns noch heute] für eine individuelle thermische Beratung und ein Rapid-Prototyping-Angebot.

7. Häufig gestellte Fragen (FAQs)

F1: Was ist ein Kühlkörper mit gebondeten Rippen?

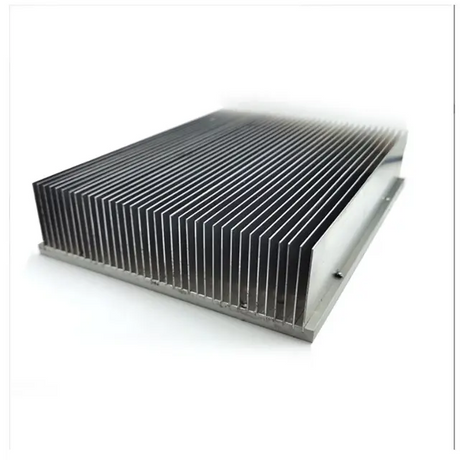

Ein Kühlkörper mit geklebten Lamellen ist ein Kühlgerät, das durch Einsetzen einzelner Metalllamellen in Nuten auf einer Grundplatte und deren Befestigung mit hochleitfähigem Epoxidharz, Hartlöten oder Weichlöten hergestellt wird. Dies ermöglicht viel dünnere Rippen und eine höhere Rippendichte als bei der herkömmlichen Extrusion.

F2: Wie dünn können die Lamellen eines Kühlkörpers mit geklebten Lamellen sein?

Mithilfe fortschrittlicher Fertigungsverfahren können wir Lamellen mit einer Dicke von nur 0,008 Zoll (ca. 0,2 mm) einbauen, was die konvektive Oberfläche auf begrenztem Raum drastisch vergrößert.

F3: Wann sollte ich eine Kupferbasis gegenüber einer Aluminiumbasis wählen?

Sie sollten sich für eine Kupferbasis entscheiden, wenn Ihr elektronisches Bauteil eine sehr hohe, konzentrierte Wärmebelastung auf kleinem Raum erzeugt (hoher Wärmefluss). Die hervorragende Wärmeleitfähigkeit von Kupfer verteilt die Wärme sofort nach außen und verhindert so die Bildung lokaler Hotspots, die bei Aluminium auftreten würden.

F4: Ist leistungsstarkes thermisches Epoxidharz für den langfristigen Einsatz zuverlässig?

Ja. Die hochleistungsfähigen leitfähigen Epoxidharze, die in industriell verklebten Kühlrippen-Kühlkörpern verwendet werden, wurden speziell dafür entwickelt, extremen Temperaturwechseln, Vibrationen und mechanischen Stößen standzuhalten, ohne ihre Wärmeübertragungsfähigkeiten zu beeinträchtigen oder zu verlieren.

F5: Was ist die maximale Höhe für geklebte Flossen?

Im Gegensatz zu extrudierten Rippen, die durch das Düsenverhältnis eingeschränkt sind, können geklebte Rippen Höhen über 2 Zoll (50,8 mm) erreichen, was deutlich bessere Seitenverhältnisse ermöglicht.
