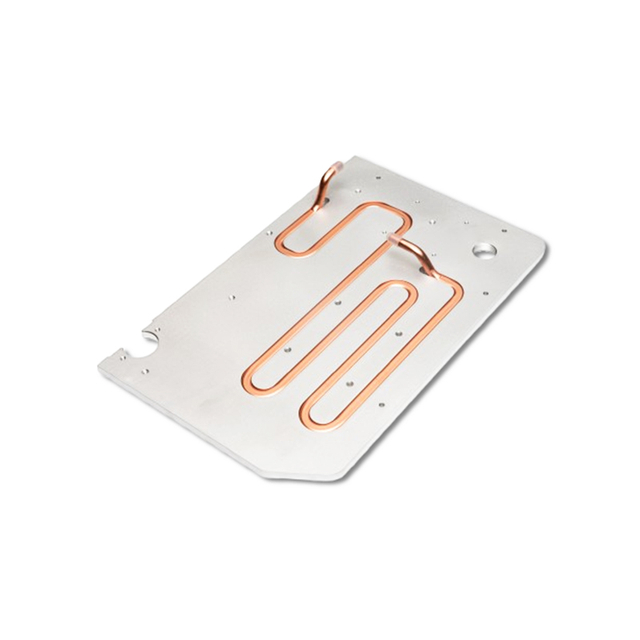

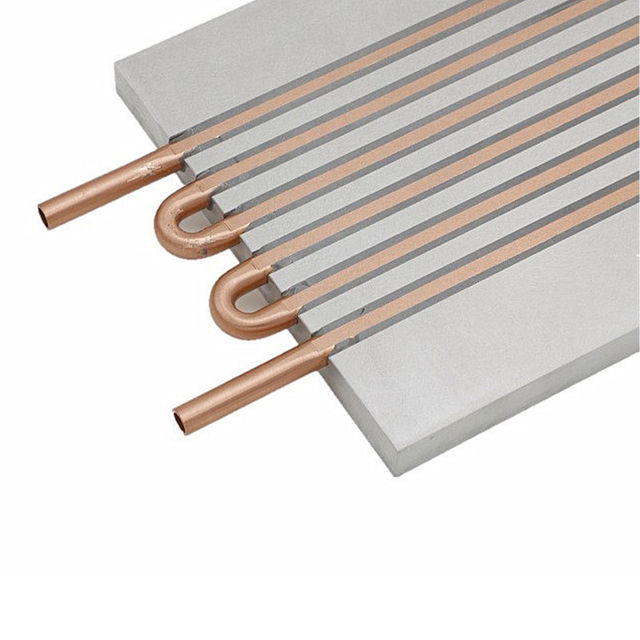

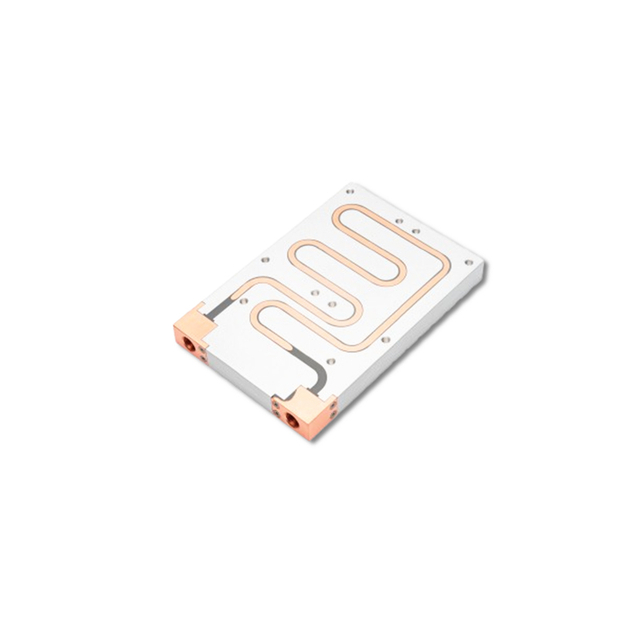

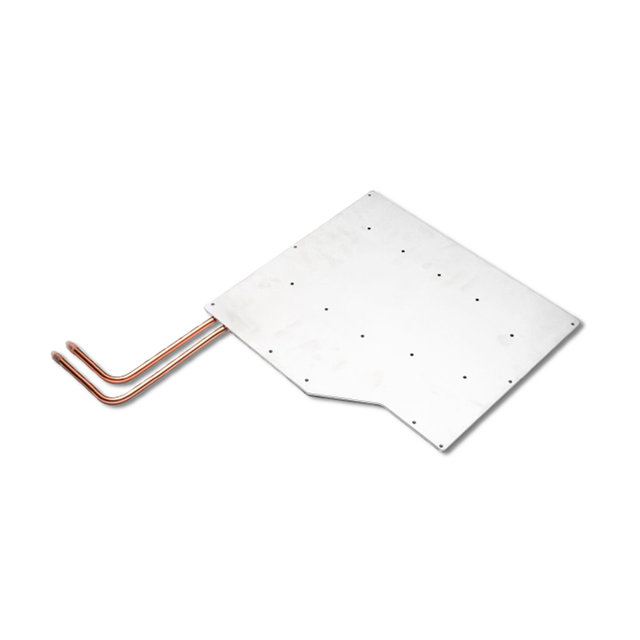

Kupfer/SUS Rohr lflüssig Kühlplatte sind in der Regel die einfachste Form von flüssige Kühlplatten Dabei wird ein verbindungsfreies Rohr in eine gerillte, bearbeitete Grundplatte aus Kupfer oder Aluminium eingebettet.

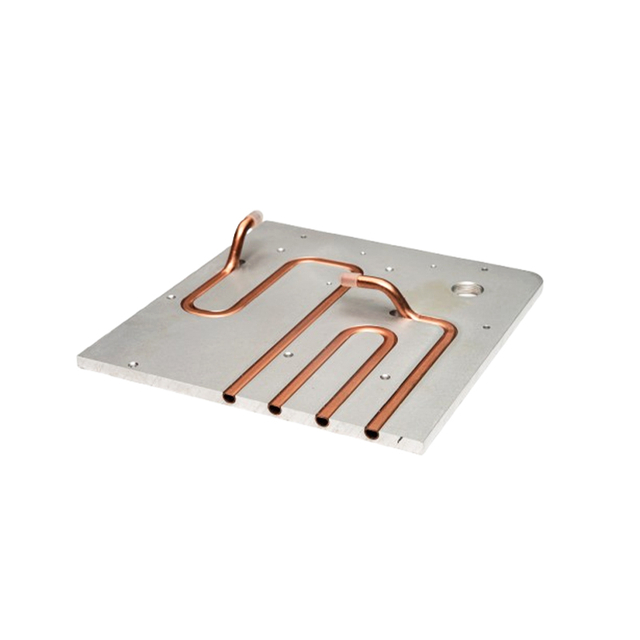

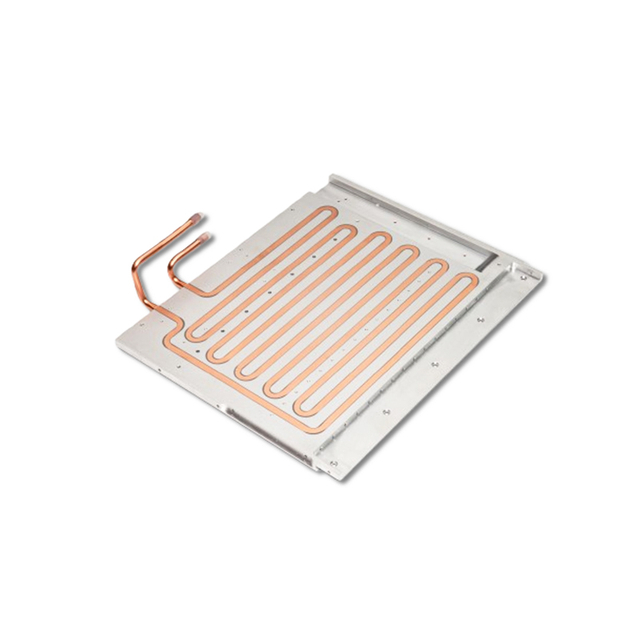

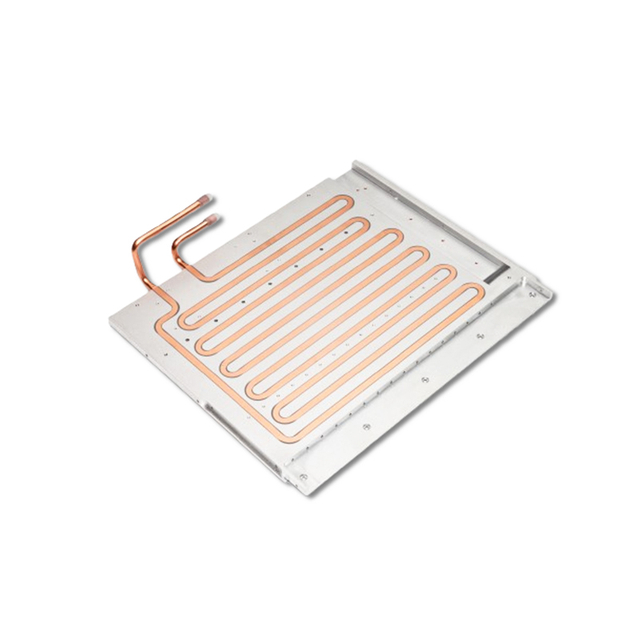

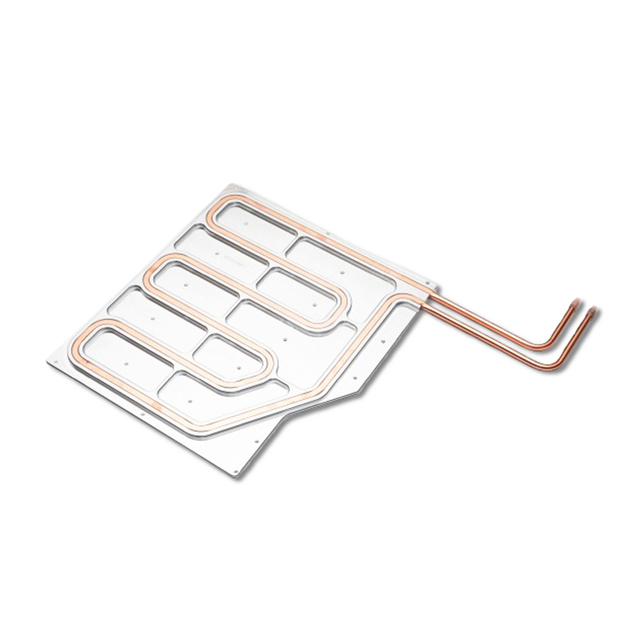

Abhängig von der erforderlichen Wärmeleistung und der zu verwendenden Kühlflüssigkeit kann das Rohr aus Kupfer oder Edelstahl bestehen und eine einfache mechanische Presspassung, eine Presspassung mit einer thermischen Epoxidbeschichtung zur Beseitigung von Mikrohohlräumen oder eine Festlötung für maximale Wärmeleistung haben .Kühlplatten mit Single- und Multi-Pass-Rohren Die eingebetteten Rohre dienen als Flüssigkeitsauslass.

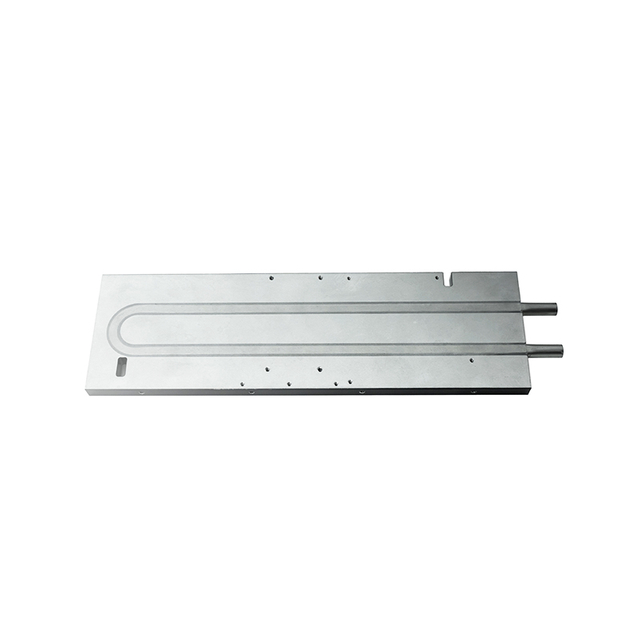

Eine weitere Methode zur Verbesserung des thermischen Profils aller Komponenten besteht darin, eine Rohr-in-Platte-Kühlplatte mit Einlass- und Auslasssammlern zu entwerfen.Dadurch wird die einströmende Kühlflüssigkeit in parallele Rohre aufgeteilt, die ein wesentlich gleichmäßigeres Wärmeprofil bieten.Kühlplatten mit verdeckten Rohren Alternativ kann das Rohr weiter in den Sockel eingelassen werden, sodass es Geräte kühlt, die auf beiden Seiten der Platte montiert sind.Das Rohr ist keinen äußeren Einflüssen ausgesetzt und verfügt über eine Epoxidschicht, die zusätzlichen Schutz gegen Leckagen bietet.Diese Option bietet eine größere Flexibilität, die thermische Leistung ist jedoch aufgrund der Oberfläche des Rohrumfangs begrenzt.
