Kühlrippen-Kühlkörper vs. Flüssigkeitskühlung: Welche Lösung entspricht Ihren Leistungsanforderungen?

Da die Leistungsdichte elektronischer Systeme rapide zunimmt, stehen Ingenieure vor einem kritischen thermischen Dilemma: Sie müssen die herkömmliche Luftkühlung an ihre mechanischen Grenzen bringen oder vollständig auf flüssigkeitsbasierte Systeme umsteigen. Bei der Bewertung von Kühlrippen-Kühlkörpern im Vergleich zu Flüssigkeitskühlungslösungen hängt die Entscheidung davon ab, ob Ihr lokaler Wärmefluss die Konvektionsgrenzen von Luft überschreitet. Geklebte Lamellen maximieren die luftgekühlte Oberfläche für eine zuverlässige Kühlung mit geringem Aufwand, während Flüssigkeitskühlplatten für eine extreme Wärmeableitung in unbelüfteten oder extrem leistungsstarken Umgebungen sorgen.

Jahrzehntelang reichte stranggepresstes Standardaluminium aus. Heutzutage erzeugen Anwendungen wie KI-Server, EV-Traktionswechselrichter und Industrieautomatisierung thermische Belastungen, die dazu führen, dass Standardprofile sofort drosseln. Die Angabe der richtigen Kühlarchitektur verhindert kostspieliges Over-Engineering und gewährleistet die Systemzuverlässigkeit. Hier finden Sie eine kurze, datengesteuerte Aufschlüsselung, wie Sie Ihren Energiebedarf mit der richtigen Wärmetechnik decken können.

1. Kühlleistung und thermische Schwellenwerte

Der grundlegende Unterschied zwischen diesen Technologien liegt in ihrem Wärmeübertragungsmedium – Luft statt Flüssigkeit – und ihrer strukturellen Fähigkeit, lokalisierte Wärmeströme zu absorbieren.

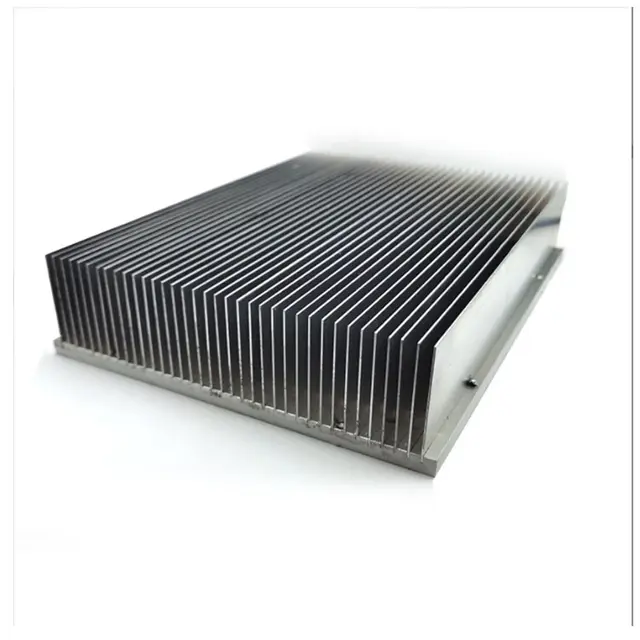

Kühlrippen mit geklebten Kühlrippen umgehen die Extrusionsgrenzen und bieten eine enorme Oberfläche für die Luftkühlung mit hoher Dichte, während bei der Flüssigkeitskühlung eine Flüssigkeit mit hoher Kapazität zum Absorbieren und Ableiten extremer thermischer Belastungen von dichten, lokalisierten Hotspots verwendet wird.

Um den richtigen Schwellenwert für Ihr System zu ermitteln, müssen die Ingenieurteams die folgenden Leistungsgrenzen bewerten:

• Möglichkeiten für gebundene Rippen: Herkömmliche Aluminiumextrusionen sind mechanisch auf ein Seitenverhältnis der Rippen von etwa 10:1 beschränkt. Durch die individuelle Befestigung der Rippen an einer gerillten Basis erreicht die Bonded-Fin-Technologie Seitenverhältnisse von mehr als 30:1. Dadurch wird die effektive Wärmeableitungsfläche exponentiell vergrößert, ohne dass mechanische Pumpen oder Kühlmittelwartung erforderlich sind.

• Flüssigkeitskühlkapazitäten: Flüssigkeitskühlplatten nutzen interne Mikrokanäle, um eine Wasser-Glykol-Mischung direkt über die Wärmequelle fließen zu lassen. Da Wasser eine spezifische Wärmekapazität von etwa 4,18 J/g·K besitzt (im Vergleich zu Luft mit ~1,00 J/g·K) und eine 830-mal höhere Dichte aufweist, bietet die Flüssigkeitskühlung eine wesentlich höhere Wärmeableitungsfähigkeit.

• Technischer Standpunkt: Wenn Ihre Halbleiterkomponente einen stark lokalisierten Wärmefluss erzeugt, der von der Luft einfach nicht schnell genug absorbiert werden kann (typischerweise mehr als 300 W–400 W auf einer begrenzten Stellfläche), wird der Übergang zu einer flüssigen Kühlplatte zu einer thermodynamischen Notwendigkeit.

2. Überwindung des thermischen Widerstands in der Hochleistungselektronik

Beide Technologien zielen darauf ab, den Wärmewiderstand zwischen der Verbindung und dem Gehäuse zu verringern, sie nutzen jedoch völlig unterschiedliche thermodynamische Wege, um thermische Engpässe zu beseitigen.

Geklebte Kühlrippen-Kühlkörper reduzieren den Wärmewiderstand durch Maximierung der benetzten Kühlrippenoberfläche und den Einsatz von Baugruppen aus gemischten Metallen, während Flüssigkeitskühlungslösungen den Widerstand durch den überlegenen konvektiven Wärmeübertragungskoeffizienten der Zwangsflüssigkeit senken.

• Gemischte Metallverbundstrukturen: Um die Luftkühlung an ihre absoluten Grenzen zu bringen, spezifizieren Ingenieure häufig eine hybride Verbundlamellenanordnung. Die Verwendung einer Grundplatte aus reinem C1100-Kupfer ermöglicht eine schnelle seitliche Wärmeverteilung, während die Verbindung von leichten AL6063-Aluminiumlamellen mit der Oberseite für eine riesige Oberfläche ohne erhebliche Gewichtseinbußen sorgt.

• Direkter Mikrokanal-Flüssigkeitstransfer: Die Flüssigkeitskühlung umgeht die isolierenden Eigenschaften von Luft vollständig. Eine flüssige Kühlplatte drückt eine hochleitfähige Flüssigkeit durch Mikrokanäle, die sich nur wenige Millimeter über dem Prozessorchip befinden. Diese sofortige Absorption beseitigt lokalisierte Hotspots sofort.

• Technischer Standpunkt: Bei der Entwicklung eines Kühlkörpers mit geklebten Lamellen hängt der Wärmewiderstand stark von der Verbindungsintegrität zwischen der Lamelle und der Basis ab. Die Verwendung von hochwärmeleitendem Epoxidharz oder Hochtemperaturlöten ist von entscheidender Bedeutung, um sicherzustellen, dass diese Verbindung selbst nicht zu einem thermischen Engpass wird.

3. Platzbeschränkungen und Anforderungen an das Systemdesign

Eine Wärmemanagementlösung ist nur dann sinnvoll, wenn sie physisch in das mechanische Gehäuse des Produkts passt und mit den übergeordneten architektonischen Grenzen hinsichtlich des volumetrischen Luftstroms übereinstimmt.

Verbundkühlrippen-Kühlkörper sind ideal, wenn das Gehäuse einen ausreichenden forcierten Luftstrom ermöglicht und die Einfachheit des Systems im Vordergrund steht, wohingegen eine Flüssigkeitskühlung zwingend erforderlich ist, wenn extreme thermische Belastungen in abgedichteten, stark eingeschränkten Gehäusen bewältigt werden müssen.

Bewerten Sie Ihr mechanisches Layout anhand dieser Systemdesignanforderungen:

• Wann sind geklebte Flossen zu spezifizieren:

  • Das Gehäuse verfügt über eine gut durchdachte Push-Pull-Lüfterkonfiguration.

  • Die Reduzierung des Systemgewichts und die allgemeine Einfachheit haben oberste Priorität.

  • Die Anwendung wird in abgelegenen Gebieten eingesetzt, in denen eine Pumpenwartung oder Kühlmittellecks zu katastrophalen Ausfallzeiten führen würden.

• Wann sollte eine Flüssigkeitskühlung spezifiziert werden:

  • Das Gehäuse ist vollständig abgedichtet (z. B. Schutzart IP67) und kann keine mechanischen Lüfter zum Ansaugen von Umgebungsluft verwenden.

  • Der Platz im Inneren des Gehäuses ist stark begrenzt und erfordert eine flache Kühlplatte (häufig <15 mm dick), um Wärme aufzunehmen und an einen externen Kühler zu pumpen.

  • Die Umgebungslufttemperaturen sind zu hoch, um ein funktionierendes Temperaturdelta für die passive Luftkühlung bereitzustellen.

4. Überlegungen zur Herstellung und Qualitätskontrolle

Der Übergang vom theoretischen thermischen Design zur zuverlässigen Massenproduktion erfordert die Bewältigung unterschiedlicher Fertigungsherausforderungen. Verklebte Rippen und Flüssigkeitsplatten erfordern völlig unterschiedliche Qualitätskontroll- und Prüfparameter.

Die Herstellung eines kundenspezifischen Kühlkörpers mit geklebten Lamellen erfordert eine strenge Kontrolle der Epoxidharze für die Lamellenbindung und der Ebenheit der Grundfläche, während die Herstellung einer flüssigen Kühlplatte strenges Vakuumlöten und mehrstufige Helium-Lecktests erfordert.

• Kontrollen der verklebten Flossenmontage: Die größte Schwachstelle ist die Verbindung zwischen Flosse und Basis. Die Qualitätskontrolle muss gewährleisten, dass das thermische Epoxidharz gleichmäßig aufgetragen wird, ohne dass mikroskopisch kleine Luftporen eingeschlossen werden. Darüber hinaus muss die Grundplatte einem präzisen CNC-Planfräsen unterzogen werden, um eine Ebenheitstoleranz von weniger als 0,05 Millimetern zu erreichen und so einen engen Metall-Silizium-Kontakt sicherzustellen.

• Flüssigkeitsintegrität bei flüssigen Kühlplatten: Die Systemzuverlässigkeit hängt gleichzeitig von der thermischen Leistung und der Flüssigkeitsintegrität ab. Kalte Platten werden durch CNC-Bearbeitung von Mikrokanälen hergestellt, wobei die Einheit abgedeckt und durch Reibrührschweißen oder Vakuumlöten abgedichtet wird.

• Technischer Standpunkt: Ein mikroskopischer Fehler in einer Schweißnaht einer flüssigen Kaltplatte führt zu katastrophalen Flüssigkeitslecks, die teure Elektronik zerstören. Folglich erfordert die Massenproduktion von Flüssigkühlplatten eine 100-prozentige Druckprüfung und eine strenge Helium-Lecksuche, bevor eine Einheit das Werk verlässt.

5. Branchenspezifische thermische Anwendungen

Die Wahl zwischen Luftkühlung mit hoher Dichte und Flüssigkeitskühlung wird stark von den spezifischen Zuverlässigkeitsstandards, Wartungsplänen und Betriebsumgebungen verschiedener Industriesektoren beeinflusst.

KI-Server und EV-Traktionswechselrichter erfordern zunehmend eine Flüssigkeitskühlung, um extreme Wärmeströme zu bewältigen, während industrielle Automatisierung und Standard-Leistungselektronik gebondete Kühlrippen nutzen, um eine wartungsfreie Zuverlässigkeit zu gewährleisten.

• KI-Server und High-Performance Computing (HPC): Für CPUs mittlerer Leistung werden Verbundrippen-Kühlkörper wegen ihres wartungsarmen Betriebs in Tausenden von Server-Racks bevorzugt. Da Rechenzentrumsarchitekturen der nächsten Generation jedoch hochdichte GPU-Cluster mit mehr als 700 W pro Chip einsetzen, sind Direct-to-Chip-Flüssigkeitskühlplatten die einzig praktikable Lösung, um eine Drosselung zu verhindern.

• EV-Leistungselektronik: Für Bordladegeräte und Zusatzelektronik, bei denen das Gewicht von entscheidender Bedeutung ist, bietet das leichte Design von mit Aluminium verbundenen Lamellen einen enormen Vorteil. Umgekehrt erfordern die wichtigsten Traktionswechselrichter, die große, kontinuierliche elektrische Ströme verarbeiten, die schnelle Wärmeabfuhr von flüssigen Kühlplatten, die in den primären Kühlmittelkreislauf des Fahrzeugs eingebunden sind.

• Industrielle Automatisierung und Telekommunikation: Industrielle Steuerungen, Robotik und Kommunikationsgeräte müssen kontinuierlich in rauen Umgebungen betrieben werden. Ein Netzwerk-Switch kann es sich aufgrund einer ausgefallenen Kühlmittelpumpe nicht leisten, offline zu gehen. In diesen Bereichen ist die passive oder lüftergestützte Zuverlässigkeit eines individuell geklebten Kühlrippenkühlkörpers von unschätzbarem Wert.

6. So wählen Sie den richtigen Lieferanten für kundenspezifische Kühlkörper aus

B2B-Kunden entscheiden sich nicht einfach zwischen zwei abstrakten Technologien – sie suchen nach einer Wärmemanagementlösung, die perfekt zu ihrer tatsächlichen Wärmebelastung, Platzbeschränkungen, Betriebsbedingungen und Anforderungen an den Produktlebenszyklus passt.

Um zu beurteilen, ob ein Upgrade auf einen Kühlkörper mit geklebten Rippen oder auf eine Flüssigkeitskühlung umgestellt werden soll, ist die Zusammenarbeit mit einem Lieferanten kundenspezifischer Kühlkörper erforderlich, der in der Lage ist, unvoreingenommene technische Analysen, eine technologieübergreifende Fertigung und eine zuverlässige Massenproduktion bereitzustellen.

Viele Ingenieurteams haben Schwierigkeiten bei der Entscheidung, ob ihr Überhitzungssystem eine völlig neue Flüssigkeitskühlungsarchitektur oder nur einen hochoptimierten Luftkühler erfordert. Ein Lieferant, der nur Flüssigkeitskühlplatten herstellt, wird immer eine Flüssigkeitskühlung empfehlen, was einen Kunden möglicherweise dazu zwingt, ein überentwickeltes, hochkomplexes System zu verwenden. Durch die Zusammenarbeit mit einem Hersteller umfassender Wärmetechnik erhalten Sie Zugang zu objektiver technischer Unterstützung und Kosten-Leistungs-Analysen, um eine Überauslegung zu verhindern.

Entscheidungsmatrix für thermische Technologie

Stößt Ihre Hochleistungselektronik an die Grenzen der herkömmlichen Kühlung? Kingka bietet objektive, ingenieurgesteuerte Wärmemanagementlösungen. Unabhängig davon, ob Ihr System die Zuverlässigkeit eines kundenspezifischen Kühlrippen-Kühlkörpers mit geringer Komplexität oder die extreme Wärmeableitung einer flüssigen Kühlplatte erfordert, verfügen wir über die internen Fertigungskapazitäten, um Ihr Projekt vom Prototyp bis zur Massenproduktion zu skalieren. Kontaktieren Sie noch heute unser Team für Wärmetechnik, um Ihren spezifischen Strombedarf zu ermitteln und Ihre optimale Kühllösung zu finden.

Häufig gestellte Fragen (FAQs)

1. Wann sollte ich von einem extrudierten Kühlkörper auf einen Kühlkörper mit geklebten Rippen umsteigen?

Rüsten Sie auf einen Kühlrippen-Kühlkörper um, wenn Ihre Komponente überhitzt, Sie aber ein luftgekühltes System beibehalten möchten. Geklebte Lamellen umgehen die Grenzen der Extrusionsherstellung und ermöglichen deutlich höhere, dünnere und dichtere Lamellen, was die Kühloberfläche bei genau derselben Grundfläche drastisch vergrößert.

2. Warum gilt die Flüssigkeitskühlung als komplexer als die Luftkühlung mit verbundenen Kühlrippen?

Ein Kühlkörper mit geklebten Lamellen ist ein festes Metallstück, das nur auf einen Luftventilator angewiesen ist. Für die Flüssigkeitskühlung ist ein geschlossenes Rohrleitungssystem erforderlich, das eine Kühlplatte, eine mechanische Pumpe, Schläuche, einen Behälter und einen Kühler umfasst. Dies führt zu mehreren mechanischen Fehlerstellen und erfordert eine fortlaufende Wartung, um Lecks zu verhindern.

3. Kann ein Kühlkörper mit verbundenen Lamellen mehrere Metalle verwenden?

Ja. Ein äußerst effektives und gängiges Design verwendet eine Grundplatte aus reinem Kupfer, um konzentrierte Wärme schnell zu absorbieren und zu verteilen, während leichte Aluminiumlamellen an der Oberseite angebracht sind, um diese Wärme an die Luft abzuleiten. Dies bietet eine perfekte Balance aus Wärmeleistung und Gewichtsreduzierung.

4. Wie hoch ist der maximale Wärmefluss, den ein Kühlkörper mit geklebten Lamellen verarbeiten kann?

Obwohl sie stark von der erzwungenen Luftströmung und den Umgebungstemperaturen abhängen, sind gebondete Kühlrippen-Kühlkörper in der Regel effektiv für Komponenten, die bis zu 300 W bis 400 W erzeugen. Sobald der lokale Wärmefluss diese Grenzen überschreitet, muss das System im Allgemeinen auf Dampfkammern oder Flüssigkeitskühlung umsteigen.

5. Wie werden die Lamellen in einem Kühlkörper mit geklebten Lamellen befestigt?

Die Lamellen werden einzeln in präzisionsgefertigte Nuten auf der Grundplatte eingesetzt. Anschließend werden sie mit hochwärmeleitendem Epoxidharz oder einem Hochtemperatur-Lötverfahren dauerhaft befestigt. Dadurch wird die strukturelle Steifigkeit gewährleistet und der Wärmewiderstand an der Verbindungsstelle minimiert.

6. Warum einen Lieferanten wählen, der sowohl Kühlkörper als auch Flüssigkeitskühlplatten herstellt?

Ein Lieferant mit Multi-Technologie-Fähigkeiten bietet unvoreingenommene technische Empfehlungen, die ausschließlich auf Ihren thermischen Daten basieren. Wenn ein Lieferant nur Flüssigkeitskühler herstellt, verkauft er Ihnen ein teures Flüssigkeitssystem, selbst wenn ein gut konzipierter Kühlrippen-Kühlkörper Ihren thermischen Engpass zu einem Bruchteil der Kosten und der Komplexität hätte lösen können.
