Verbundene Flosse vs. Extrudierte Kühlkörper: Was übertrifft einen hohen Wärmefluss?

Da elektronische Komponenten immer kleiner und exponentiell leistungsfähiger werden, stehen Wärmetechniker vor einem kritischen Engpass: dem hohen Wärmefluss. Wenn in einem hochkonzentrierten Siliziumchip enorme Energiemengen erzeugt werden, wird es zur ultimativen technischen Herausforderung, diese Wärme schnell genug abzuleiten, um einen Systemausfall zu verhindern.

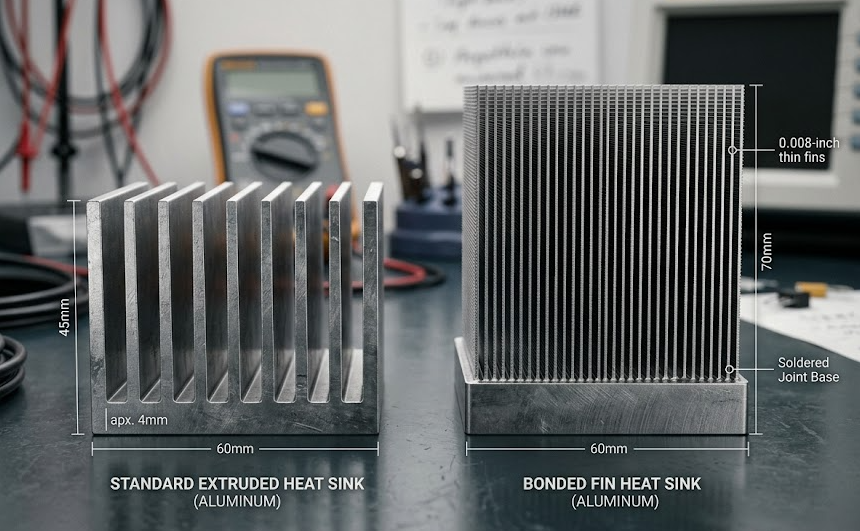

Beim Entwurf einer thermischen Architektur bestimmt die Herstellungsmethode Ihres Kühlkörpers Ihre thermische Decke. Heute werden wir die Debatte zwischen gebondeten Kühlrippen und extrudierten Kühlkörpern klären und herausfinden, welche Technologie der wahre Champion für die Kühlung extremer Leistungsdichten ist.

1. Die Herausforderung eines hohen Wärmeflusses in der modernen Elektronik

Unter einem hohen Wärmefluss versteht man die intensive Konzentration thermischer Energie auf einer sehr kleinen Oberfläche (gemessen in Watt pro Quadratzentimeter, W/cm²). Standardprozessoren erzeugen möglicherweise gleichmäßig mäßige Wärme, aber moderne IGBTs (Insulated-Gate Bipolar Transistors), fortschrittliche GPUs und Hochleistungslaser erzeugen starke, lokalisierte Wärmespitzen.

Wenn der Kühlkörper diese Wärme nicht sofort von der Quelle ableiten und an die Umgebungsluft verteilen kann, kommt es zu thermischer Drosselung, Leistungseinbußen und schließlich zu einem katastrophalen Ausfall der Komponente. Um einen hohen Wärmefluss bewältigen zu können, benötigt ein Kühlkörper zwei Dinge: eine schnelle Wärmeausbreitung an der Basis und eine große konvektive Oberfläche.

2. Die physikalischen Grenzen herkömmlicher extrudierter Kühlkörper

Die Aluminiumextrusion ist das weltweit am weitesten verbreitete und kostengünstigste Herstellungsverfahren für Kühlkörper. Erhitztes Aluminium wird durch eine Stahlmatrize gepresst, um ein durchgehendes Profil zu erzeugen. Für mittlere thermische Belastungen ist dies eine hocheffiziente Lösung.

Allerdings unterliegt die Extrusion strengen physikalischen Einschränkungen. Die Stahlmatrize kann nur einer begrenzten Menge Druck standhalten, bevor sie bricht. Aus diesem Grund stoßen herkömmliche extrudierte Kühlkörper im wahrsten Sinne des Wortes an eine „Seitenverhältnis-Grenze“.

• Rippendicke: Sie können nicht unglaublich dünn gemacht werden, da das Metall nicht richtig durch die Matrize fließt.

• Flossenhöhe: Sie können nicht besonders hoch gemacht werden, da die empfindlichen Lücken in der Matrize unter dem Druck der Strangpresse reißen würden.

Bei einem hohen Wärmefluss können Standardprofile einfach nicht die erforderliche Oberfläche bieten, um die Wärmelast innerhalb eines begrenzten Gehäuseraums abzuleiten.

3. Überwinden Sie Grenzen mit einem gebondeten Kühlrippen-Kühlkörper

Hier greift die Bonded-Fin-Technologie ein, um die Regeln der Fertigung zu durchbrechen. Anstatt Metall durch einen einzelnen Chip zu drücken, entkoppelt ein Bonded-Fin-Kühlkörper die Rippen von der Grundplatte. Die Basis ist präzisionsgefertigt mit engen Rillen, und einzelne Rippen – aus Blech gestanzt oder gerollt – werden in diese Schlitze eingesetzt.

Diese architektonische Änderung ermöglicht es Ingenieuren, die Einschränkungen der herkömmlichen Extrusion vollständig zu umgehen und deutlich bessere Seitenverhältnisse als dünne Rippenextrusionen zu bieten:

• Extreme Lamellendicke: Geklebte Lamellen können bis zu einer Dicke von nur 0,008 Zoll (ca. 0,2 mm) hergestellt werden, sodass Sie Dutzende weitere Lamellen auf exakt demselben Volumen unterbringen können.

• Extreme Rippenhöhe: Durch die Überschreitung der Extrusionshöhenbeschränkung können geklebte Rippenhöhen leicht 2 Zoll (ca. 50,8 mm) überschreiten.

Durch die Kombination ultradünner Lamellen mit enormer Höhe maximieren gebondete Lamellen-Kühlkörper die konvektive Wärmeableitungsoberfläche und sind damit die ultimative Waffe gegen einen hohen Wärmefluss.

4. Die Wissenschaft der Verbindung: Zuverlässigkeit beim Kleben

Ingenieure haben häufig Bedenken, dass der Zusammenbau eines Kühlkörpers aus einzelnen Teilen zu einem starken thermischen Grenzflächenwiderstand an der Verbindungsstelle führen könnte. Dank jahrzehntelanger Erfahrung und einem bewährten Herstellungsverfahren ist dies jedoch kein Problem mehr.

Um eine optimale Wärmeübertragungseffizienz und langfristige mechanische Zuverlässigkeit zu gewährleisten, nutzen wir hochentwickelte Klebeverfahren. Die Flossen werden dauerhaft mit der Basis verbunden, indem entweder:

• Hochleistungs-Thermoepoxidharz: Entwickelt, um Wärme effizient zu leiten und gleichzeitig eine flexible, vibrationsbeständige Verbindung zu bieten.

• Fortschrittliche Löttechniken: Schaffung einer nahezu monolithischen Metall-auf-Metall-Verbindung für den absolut niedrigsten Wärmewiderstand.

Darüber hinaus sind alle verwendeten Materialien – von den hochleitfähigen Aluminium- oder Kupferbasen bis hin zu den Bindemitteln – streng RoHS-konform und stellen so sicher, dass Ihre Hochleistungskühllösungen den globalen Umwelt- und Sicherheitsstandards entsprechen.

5. Bewältigung des hohen Wärmeflusses im Feld

Wenn man sich anschaut, wie thermische Engpässe heute in der Praxis gelöst werden, wird die Abkehr von Standard-Strangpressprofilen deutlich. Nehmen Sie zum Beispiel industrielle Motorantriebe und Wechselrichter für erneuerbare Energien. Diese Systeme sind stark auf IGBT-Module angewiesen, die einen extremen, lokalisierten Wärmefluss erzeugen. Ein extrudierter Kühlkörper kann diese Wärme einfach nicht schnell genug verteilen. Durch den Übergang zu einem Hybrid-Kühlkörper mit gebondeten Lamellen – typischerweise mit einer Basis aus reinem Kupfer für eine sofortige Wärmeverteilung und hohen gebondeten Aluminiumlamellen zur Maximierung der Oberfläche – können Ingenieure die Sperrschichttemperaturen erfolgreich stabilisieren und kostspielige Wechselrichterabschaltungen verhindern.

Die Telekommunikationsbranche steht vor einer ähnlichen Hürde. Moderne 5G-Remote-Radio-Heads (RRHs) sind mit leistungsstarken Signalverstärkern ausgestattet. Diese Einheiten werden häufig in vollständig abgedichteten, passiv gekühlten Außengehäusen aufgestellt, in denen Umluftventilatoren anfällig für Ausfälle sind. Da die Technologie mit verbundenen Lamellen Lamellenhöhen von weit über 2 Zoll ermöglicht, können diese Telekommunikationsgehäuse den maximalen Umgebungsluftstrom erfassen und verlassen sich ausschließlich auf natürliche Konvektion, um die Hardware perfekt zu kühlen, ohne dass mechanische Lüfter erforderlich sind.

Wir sehen genau das gleiche Prinzip im Automobilbereich, insbesondere bei EV-DC-Schnellladegeräten der Stufe 3. Diese Kioske übertragen Hunderte von Kilowatt Strom und erzeugen enorme Wärmespitzen in den Stromumwandlungsmodulen, doch der Innenraum ist stark eingeschränkt. Durch die Verwendung ultradünner, 0,008 Zoll dicker, verklebter Rippen vervielfachen die Thermodesigner die Innenfläche innerhalb dieses kompakten Gehäuses drastisch. Dadurch wird der hohe Wärmefluss bei Schnellladezyklen problemlos bewältigt und gleichzeitig die physische Stellfläche der Ladestation so kompakt wie möglich gehalten.

6. Vergleichsmatrix nebeneinander

7. Vom Prototyping zur Massenproduktion: Die Wahl des richtigen Partners

Beim Umgang mit einem hohen Wärmestrom müssen theoretische Berechnungen durch Fertigungspräzision gestützt werden. Sie benötigen einen Partner, der in der Lage ist, komplexe thermische Architekturen im großen Maßstab umzusetzen.

Mit jahrzehntelanger Erfahrung im High-End-Wärmemanagement bietet unser Ingenieurteam einen umfassenden End-to-End-Service. Von der ersten thermischen Beratung und dem individuellen CAD-Design bis hin zur schnellen Prototypenerstellung für physikalische Tests stellen wir sicher, dass Ihre Lösung mit geklebten Rippen perfekt ist, bevor sie nahtlos in die strenge, qualitätskontrollierte Massenproduktion übergeht.

Lassen Sie nicht zu, dass ein hoher Wärmefluss die Leistungsgrenzen Ihres Systems bestimmt. [Kontaktieren Sie noch heute unser Technikteam], um Ihre thermischen Engpässe zu besprechen und ein individuelles Prototyping-Angebot für einen genau auf Ihr Gehäuse zugeschnittenen Kühlrippen-Kühlkörper anzufordern.

Häufig gestellte Fragen (FAQs)

1. Was genau ist ein Bonded-Fin-Kühlkörper?

Dabei handelt es sich um ein Hochleistungskühlgerät, das durch CNC-Fräsen von Rillen in eine Metallgrundplatte, Einsetzen einzelner Lamellenbleche in diese Rillen und sicheres Verbinden dieser Rillen mithilfe hochleistungsfähiger thermischer Epoxidharz- oder Löttechniken hergestellt wird.

2. Warum ist eine geklebte Rippe für einen hohen Wärmefluss besser als ein extrudierter Kühlkörper?

Ein hoher Wärmefluss erfordert eine große Oberfläche, um die konzentrierte Wärmeenergie abzuleiten. Geklebte Lamellen umgehen die physikalischen Grenzen der Extrusion und ermöglichen ultradünne Lamellen (bis zu 0,008 Zoll) und extrem hohe Profile (über 2 Zoll), die weitaus mehr Kühlfläche auf den gleichen Raum bringen.

3. Verursacht die Epoxidverbindung einen thermischen Engpass?

Nein. Wir verwenden spezielle, leistungsstarke thermische Epoxidharz- oder direkte Metalllöttechniken. Diese bewährten Herstellungsprozesse erzeugen eine starke mechanische Verbindung und eine hervorragende Wärmebrücke und sorgen für einen schnellen Wärmefluss von der Basis zu den Rippenspitzen.

4. Kann ich eine Kupferbasis mit aluminiumgebundenen Lamellen verwenden?

Ja, das ist einer der größten Vorteile der Bonded-Fin-Technologie. Er ist als Hybrid-Kühlkörper bekannt und kombiniert eine hochleitfähige Kupferbasis (zur Verteilung des hohen Wärmeflusses) mit hohen, leichten Aluminiumlamellen (zur effizienten Ableitung der Wärme an die Luft und zur Gewichtsreduzierung).

5. Sind geklebte Kühlrippen-Kühlkörper teurer als extrudierte Kühlkörper?

Für extrem großvolumige Anwendungen mit geringem Stromverbrauch ist die Extrusion kostengünstiger. Bei Hochleistungsgeräten machen geklebte Rippen jedoch den Bedarf an teuren kundenspezifischen Extrusionsdüsen überflüssig und verhindern Systemausfälle, wodurch sie bei der Kühlung von Umgebungen mit hohem Wärmefluss weitaus kostengünstiger werden.

6. Bieten Sie Prototyping für kundenspezifische Designs mit geklebten Rippen an?

Absolut. Wir bieten komplette Lebenszyklusdienstleistungen an, von der technischen Beratung bis zum schnellen Prototyping, sodass Sie die thermische Leistung und den Luftstrom des Kühlkörpers physikalisch validieren können, bevor Sie mit der Massenproduktion beginnen.
