In der Welt des Wärmemanagements spielen Wärmerohre eine entscheidende Rolle bei der effizienten Wärmeübertragung von einem Bereich zum anderen. Ihre Vielseitigkeit macht sie in zahlreichen Branchen unverzichtbar, darunter Elektronik, Telekommunikation und medizinische Geräte. Bei KingKa , einem führenden Hersteller von Kühlkörpern und Präzisionsmetallprodukten, sind wir auf die Bereitstellung hochwertiger Heatpipe-Lösungen spezialisiert, die den sich ändernden Anforderungen unserer Kunden gerecht werden. Dieser Leitfaden führt Sie durch die Grundlagen des Wärmerohrdesigns und hilft Ihnen, fundierte Entscheidungen für Ihre spezifische Anwendung zu treffen.

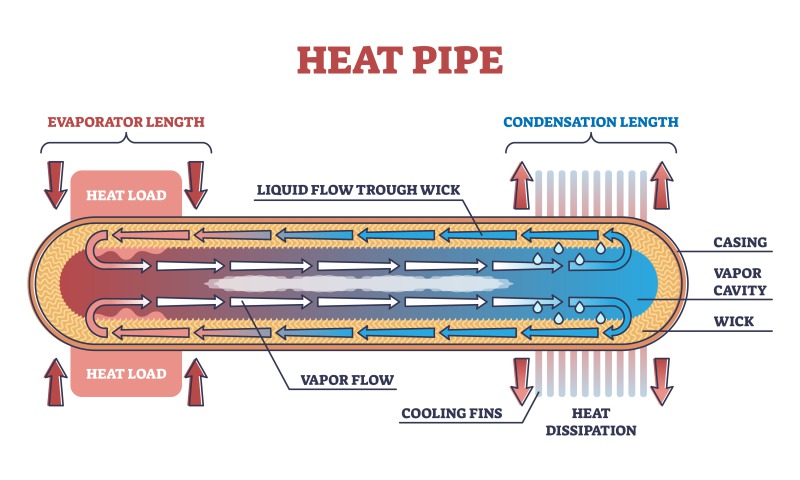

Ein Wärmerohr ist ein hochwirksames Wärmeübertragungsgerät, das die Phasenänderung eines Arbeitsmediums (üblicherweise Wasser) zum Transport von Wärme nutzt. Im Inneren des Wärmerohrs nimmt die Flüssigkeit im Verdampferbereich Wärme auf, wandelt sie in Dampf um und gelangt zum Kondensatorbereich, wo sie Wärme abgibt und wieder zu einer Flüssigkeit kondensiert. Dieser Zyklus setzt sich fort und ermöglicht einen schnellen Wärmetransport mit minimalem Temperaturunterschied zwischen Wärmequelle und Wärmesenke.
Heatpipes werden in allen Branchen eingesetzt, in denen ein zuverlässiges Wärmemanagement von größter Bedeutung ist:

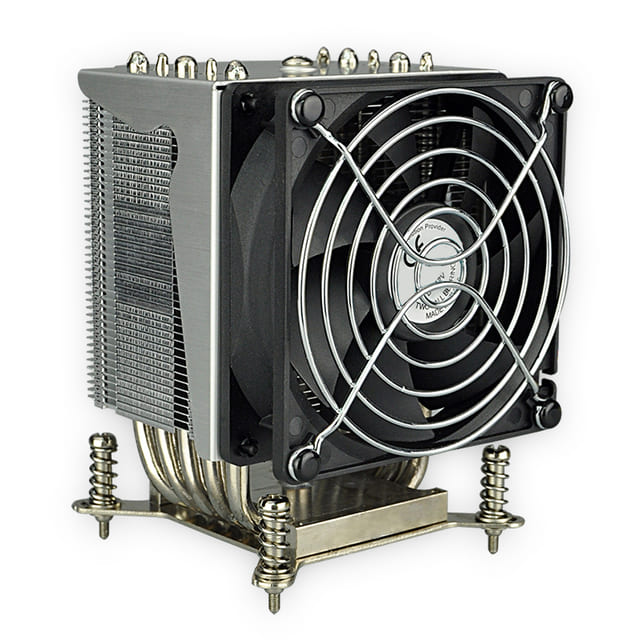

· Elektronikkühlung : Von CPUs bis GPUs leiten Heatpipes die Wärme in Hochleistungsgeräten effizient ab.
· Telekommunikation : Gewährleistung optimaler Betriebstemperaturen in dicht gepackten elektronischen Komponenten.
· Medizinische Geräte : Aufrechterhaltung konstanter Temperaturen in empfindlichen medizinischen Diagnosegeräten.
Die Dochtstruktur im Inneren eines Wärmerohrs erleichtert die Rückführung des Arbeitsmediums vom Kondensator zum Verdampfer. Die Wahl der Dochtstruktur hängt von den Leistungsanforderungen ab:
· Gesintertes Pulver : Bietet eine hohe Kapillarwirkung, ideal für Hochleistungsanwendungen.
· Gerillt : Geringere Kapillarwirkung, aber höhere Wärmeübertragungsraten, wodurch es für Anwendungen mit geringerem Wärmefluss geeignet ist.
· Mesh : Stellt ein Gleichgewicht zwischen Kapillarwirkung und Leistung her und wird häufig in Allzweckdesigns verwendet.
Die Materialauswahl ist entscheidend für die Wirksamkeit und Langlebigkeit eines Wärmerohrs:
· Kupfer : Bietet eine hervorragende Wärmeleitfähigkeit (bis zu 400 W/m·K) und ist daher für die meisten Anwendungen die bevorzugte Wahl.
· Aluminium : Leichter als Kupfer, aber mit geringerer Wärmeleitfähigkeit, geeignet für gewichtsempfindliche Anwendungen.
· Edelstahl : Bietet Korrosionsbeständigkeit, weist jedoch im Vergleich zu Kupfer und Aluminium eine geringere thermische Leistung auf.
Um eine optimale Leistung zu erzielen, ist die Wahl des richtigen Arbeitsmediums von entscheidender Bedeutung:
· Wasser : Aufgrund seiner hohen latenten Wärme und thermischen Stabilität am häufigsten. Geeignet für Temperaturen von 30 °C bis 150 °C.
· Ethanol oder Methanol : Ideal für Niedertemperaturanwendungen.
· Ammoniak : Bevorzugt für Anwendungen bei sehr niedrigen Temperaturen, aufgrund seiner korrosiven Natur ist jedoch Vorsicht geboten.
Die Wärmeleitfähigkeit sowohl des Wärmerohrmaterials als auch des Arbeitsmediums hat großen Einfluss auf die Leistung. Gemessen in Watt pro Meter Kelvin (W/m·K) spiegelt diese Kennzahl wider, wie effizient Wärme geleitet werden kann. Aufgrund seiner hervorragenden Wärmeleitfähigkeit ist Kupfer das am häufigsten verwendete Material für Wärmerohre.
Der Durchmesser und die Länge eines Wärmerohrs wirken sich direkt auf seine Wärmeübertragungskapazität aus. Rohre mit größerem Durchmesser können mehr Wärme übertragen, sind jedoch möglicherweise schwieriger in kompakte Designs zu integrieren. Ebenso bieten kürzere Wärmerohre eine bessere Wärmeleistung, überbrücken jedoch möglicherweise keine größeren Entfernungen.

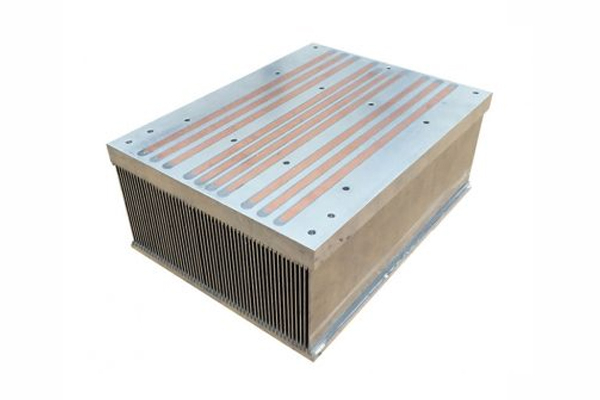

Für eine optimale Leistung sollten Heatpipes nahtlos in Kühlkörper integriert sein. Durch den direkten Kontakt zwischen Wärmerohr und Kühlkörper wird die Effizienz der Wärmeübertragung maximiert. Bei der Verwendung mehrerer Heatpipes ist es wichtig, diese gleichmäßig über den Kühlkörper zu verteilen, um Hotspots zu vermeiden.
Heatpipes können gebogen und abgeflacht werden, um in enge Räume zu passen, diese Änderungen können jedoch die Leistung beeinträchtigen. Beim Biegen eines Wärmerohrs ist es wichtig, einen gleichmäßigen Radius beizubehalten, um Quetschungen zu vermeiden, die den Flüssigkeitsfluss behindern könnten. Ebenso sollte das Abflachen sorgfältig durchgeführt werden, um Schäden an der Dochtstruktur zu vermeiden.
Die thermische Simulation ist ein wichtiger Schritt im Designprozess von Wärmerohren und ermöglicht es Ingenieuren, die Leistung vorherzusagen und das Design vor der Herstellung zu optimieren. Fortschrittliche Softwaretools können verschiedene Betriebsbedingungen simulieren und dabei helfen, Faktoren wie Dochtstruktur, Arbeitsflüssigkeit und Rohrgeometrie zu verfeinern, um die bestmöglichen Ergebnisse zu erzielen.
Ein häufiges Problem bei Wärmerohrsystemen ist der Wärmewiderstand, der die Leistung beeinträchtigen kann. Dies ist auf einen unzureichenden Kontakt zwischen der Wärmequelle und dem Wärmerohr oder zwischen dem Wärmerohr und dem Kühlkörper zurückzuführen. Um den thermischen Widerstand zu minimieren, stellen Sie eine präzise Bearbeitung sicher und erwägen Sie die Verwendung von thermischen Schnittstellenmaterialien (TIMs) zur Verbesserung der Kontaktflächen.
Um die langfristige Zuverlässigkeit von Wärmerohrsystemen aufrechtzuerhalten, sind die Materialauswahl und das richtige Design von entscheidender Bedeutung. Kupfer-Heatpipes bieten beispielsweise eine hervorragende Haltbarkeit und Korrosionsbeständigkeit. Darüber hinaus wird sichergestellt, dass das Wärmerohr innerhalb seines vorgesehenen Temperaturbereichs verwendet wird, um Probleme wie Austrocknung oder übermäßigen Druckaufbau im Rohr zu verhindern.
Zusammenfassend lässt sich sagen, dass das Verständnis der Grundlagen des Wärmerohrdesigns für ein effektives Wärmemanagement von entscheidender Bedeutung ist. Durch sorgfältige Berücksichtigung von Faktoren wie Dochtstruktur, Materialauswahl und Arbeitsflüssigkeit können Sie Leistung und Zuverlässigkeit optimieren. Bei KingKa sind wir auf die Bereitstellung maßgeschneiderter Heatpipe-Lösungen spezialisiert, die auf Ihre spezifischen Anforderungen zugeschnitten sind. Kontaktieren Sie uns noch heute, um fachkundige Beratung zur Integration von Wärmerohren in Ihre Designs zu erhalten und mehr über unsere hochwertigen Wärmemanagementprodukte zu erfahren.
Wärmerohre sorgen für ein effizientes Wärmemanagement, indem sie Wärme mit minimalen Temperaturunterschieden übertragen. Sie sind branchenübergreifend passiv, zuverlässig und effektiv.
Die richtige Größe hängt von der Wärmebelastung und dem verfügbaren Platz ab. Größere Durchmesser transportieren mehr Wärme, passen aber möglicherweise nicht in kompakte Designs. Mithilfe von Simulationen können Sie die ideale Größe für Ihre Anwendung ermitteln.
Wärmerohre erfordern nur minimale Wartung. Solange sie innerhalb ihres vorgesehenen Temperaturbereichs betrieben werden und keine physischen Schäden aufweisen, sollten sie viele Jahre lang zuverlässig funktionieren.
