Hochleistungs-LED- und Lasergeräte erfordern ein fortschrittliches Wärmemanagement, um sofortige Leistungseinbußen und dauerhafte Hardwareausfälle zu verhindern. Kühlkörper mit geschälten Lamellen bieten die ultimative Lösung für diese Anwendungen, indem sie ultradünne, hochdichte Lamellen direkt aus einem einzigen Metallblock schneiden, wodurch der thermische Widerstand an der Grenzfläche eliminiert und die Wärmeableitungsoberfläche innerhalb der für optische Systeme typischen kompakten Grundfläche maximiert wird. Durch die Beibehaltung einer nahtlosen Unibody-Struktur verhindern diese Kühlkörper lokale thermische Engpässe, die zu einer Verschiebung der Laserwellenlänge und einer Verschlechterung der LED-Luminanz führen.
Mit der Weiterentwicklung der optischen Elektronik hin zu höheren Ausgangsleistungen hat die Wärmedichte die Kühlleistung von Standard-Aluminium-Strangpressprofilen schnell übertroffen. Die Spezifikation des richtigen thermischen Fundaments ist heute eine Hauptvoraussetzung für die Gewährleistung der Strahlgenauigkeit und der langfristigen Produktzuverlässigkeit. Das Verständnis der mechanischen und strukturellen Vorteile des Wälzschälverfahrens ermöglicht es den Entwicklungs- und Beschaffungsteams, Kühlfundamente auszuwählen, die den strengen Betriebsstandards moderner geschäftskritischer optischer Geräte entsprechen.
Inhaltsverzeichnis
Optische Komponenten reagieren besonders empfindlich auf thermische Schwankungen. Im Gegensatz zu herkömmlichen Silizium-CPUs, die die Taktraten bei Überhitzung anpassen, kommt es bei optischen Komponenten zu einem sofortigen Rückgang der Ausgabequalität und der strukturellen Integrität, wenn die Temperaturen bestimmte Schwellenwerte überschreiten.
Lokalisierter Wärmefluss: Sowohl Hochleistungs-LEDs als auch industrielle Laserdioden geben den größten Teil ihrer elektrischen Energie als Wärme innerhalb einer mikroskopisch kleinen Halbleiterverbindung ab. Dadurch entsteht eine konzentrierte thermische Belastung, die eine sofortige Beseitigung erfordert.
Wellenlängen- und Farbstabilität: Bei Lasergeräten führen Temperaturänderungen dazu, dass sich der physische Halbleiterhohlraum ausdehnt oder zusammenzieht. Diese Verschiebung verändert die Ausgangswellenlänge und verschlechtert den Strahlfokus. In ähnlicher Weise leiden LED-Arrays unter einem „thermischen Abfall“, bei dem die Durchlassspannung abfällt und die Lichtleistung sinkt, wenn die Verbindungsstelle heißer wird.
Betriebslebensdauer: Eine längere Einwirkung hoher Hitze führt zu einer Verschlechterung des Leuchtstoffs in LEDs, was zu dauerhaften Farbverschiebungen führt. Nur wenn sichergestellt wird, dass diese Komponenten bei niedrigen, stabilen Temperaturen betrieben werden, können Konstruktionslebenszyklen von 50.000 Stunden eingehalten oder überschritten werden.
Um die Konstanz der optischen Leistung aufrechtzuerhalten, legen Ingenieure häufig ein strenges Wärmebudget fest. Bei vielen Präzisionslasermodulen ist es gängige technische Praxis, sicherzustellen, dass die Temperaturschwankungen an den Verbindungsstellen im Dauerbetrieb nicht mehr als zwei Grad Celsius betragen. Die Nichteinhaltung dieser Grenzwerte führt zu einer sofortigen, irreversiblen optischen Fehlausrichtung.
Entwicklungsteams greifen oft auf Standard-Aluminium-Strangpressteile oder geklebte Rippenbaugruppen zurück, aber diese herkömmlichen Methoden stoßen bei der Anwendung auf hochdichte optische Hardware häufig an physikalische Grenzen.

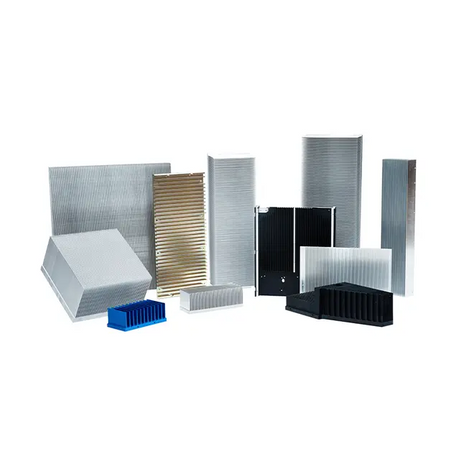

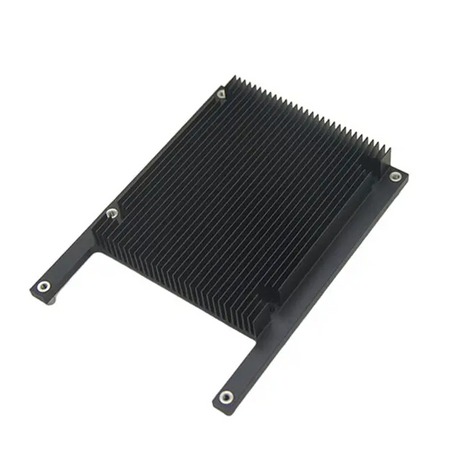

Standardmäßige extrudierte Kühlkörper werden hergestellt, indem heißes Metall durch eine Stahldüse gedrückt wird. Da die Rippen Teil der Düsengeometrie sind, können sie nicht beliebig dünn gemacht oder zu eng aneinander gepackt werden. Wenn ein Ingenieur Rippen mit einem zu hohen Seitenverhältnis entwirft, führt der beim Extrudieren erforderliche Hydraulikdruck zum Zerbrechen der Stahlmatrize. Diese Einschränkung schränkt die gesamte Kühlfläche, die in einem kleinen Gehäuse möglich ist, erheblich ein.
Um die Dichtegrenzen der Extrusion zu umgehen, verwenden viele Konstrukteure Verbundrippenbaugruppen, bei denen einzelne Rippen in eine Grundplatte geklebt oder gelötet werden. Dies führt zwar zu einer höheren Rippendichte, führt jedoch zu einem ernsthaften thermischen Engpass.
Wärmebarriere: Das Bindemittel (Epoxidharz oder Lot) fungiert als mikroskopischer Wärmeisolator zwischen der Basis und den Rippen.
Behinderung des Wärmeflusses: Wenn eine Wärmequelle mit hohem Wärmefluss Energie in die Basis drückt, muss diese Wärme über diese Isolierschicht wandern, um die Rippen zu erreichen. Dieser Grenzflächenwiderstand verursacht eine thermische Spitze direkt unter der LED oder Laserdiode.
Wenn eine optische Quelle weniger als 20 Prozent der gesamten Kühlkörperbasis abdeckt, sollten Ingenieure Lösungen mit geklebten Rippen vermeiden, da der hohe Wärmewiderstand an den Rippenverbindungen die Basistemperatur in die Höhe schnellen lässt, bevor die Rippen überhaupt zum Kühlprozess beitragen können.
Kühlkörpertyp | Widerstand der thermischen Schnittstelle | Potenzial der Flossendichte | Strukturelle Integrität | Bestes Anwendungsprofil |
Standardextrusion | Null (Massives Stück) | Niedrig bis mittel | Sehr hoch | Große Leistungselektronik mit geringer Dichte. |
Binded Fin | Hoch (aufgrund von Epoxidharz/Lot) | Sehr hoch | Medium | Große Kühlflächen mit verteilter Wärme. |
Flosse überkleidet | Null (Massives Stück) | Sehr hoch | Hoch (Unibody) | Kompakte LEDs und Laser mit extrem hohem Wärmefluss. |

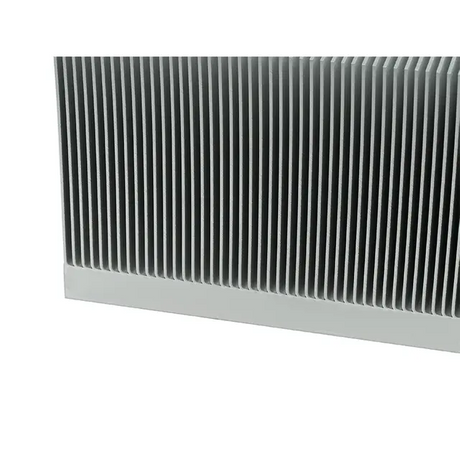

Das Schälen stellt eine überlegene Alternative dar, da ein Präzisionsschneidwerkzeug verwendet wird, das die Rippen direkt von einem massiven Metallblock abschält und biegt. Dieses Verfahren ist der Goldstandard für leistungsstarke optische Kühlung.
Da die Rippe physisch Teil der Basis ist, gibt es keine Verbindung, kein Epoxidharz und kein Lot, das den Wärmefluss behindern könnte. Der Wärmepfad besteht zu 100 Prozent aus massivem, durchgehendem Metall. Dadurch kann die Wärme ohne thermischen Grenzflächenwiderstand von der Basis in die Rippen gelangen, wodurch der gesamte Wärmewiderstand des Kühlsystems erheblich gesenkt wird.
Das Schälen ermöglicht aggressive Geometrien, die durch Extrusion einfach nicht reproduziert werden können. Ingenieure können Flossen entwerfen, die extrem dünn sind – oft nur 0,1 Millimeter – und sehr eng aneinander gepackt sind. Dies ermöglicht eine enorme Vergrößerung der Kühloberfläche bei genau der gleichen volumetrischen Stellfläche und ist somit ideal für Geräte, bei denen der Platz knapp ist.
Durch die Verwendung dieser ultradünnen Rippenanordnungen mit hoher Dichte können Entwickler die Wärmeableitungskapazität viel größerer Kühleinheiten erreichen, sodass optische Systeme kompakt und tragbar bleiben, ohne dass die thermische Leistung beeinträchtigt wird.
Die Auswahl des richtigen Grundmaterials ist ebenso wichtig wie der Herstellungsprozess selbst. Die Wahl zwischen Aluminium und Kupfer sollte von der spezifischen Leistungsdichte und den Gewichtsbeschränkungen der Anwendung abhängen.
Aluminium (AL6063) ist das Hauptmaterial für große industrielle LED-Arrays, wie z. B. Stadionbeleuchtung oder industrielle Hochregalleuchten. Aluminium bietet eine solide Wärmeleitfähigkeit von etwa 200 W/m·K. Es ist leicht, kostengünstig und einfach zu bearbeiten, was es zur perfekten Wahl für Leuchten macht, die über Kopf montiert oder in großen kommerziellen Mengen installiert werden müssen.
Kupfer (C1100) ist die zwingende Wahl für Präzisionslaserdiodenmodule. Mit einer Wärmeleitfähigkeit von etwa 385 W/m K absorbiert und verteilt Kupfer die Wärme weitaus besser seitlich als Aluminium. Daher ist es für die Kühlung des hochkonzentrierten Wärmestroms, der von industriellen oder medizinischen Laserdioden erzeugt wird, unerlässlich.
Material | Leitfähigkeit (W/m·K) | Dichte (g/cm3) | Empfohlene Verwendung |
AL6063 Aluminium | ~200 | ~2,7 | Kommerzielle LED-Arrays, Stadionbeleuchtung. |
C1100 Kupfer | ~385 | ~8,9 | Präzisionslaserdioden, TEC-Heißseiten. |
Bei Wärmeflussdichten von mehr als 50 Watt pro Quadratzentimeter sollten Ingenieurteams C1100-Kupfer spezifizieren. Die hervorragende Fähigkeit zur seitlichen Wärmeausbreitung verhindert lokalisierte Hotspots, die andernfalls die strukturelle Integrität der Diodenverbindung gefährden würden.
Hochleistungs-LED-Leuchten, insbesondere solche, die in industriellen Umgebungen verwendet werden, erfordern langfristige Zuverlässigkeit und Wartungsfreiheit. Diese Systeme basieren auf passiven Kühlarchitekturen, um die Wärme ohne die Hilfe mechanischer Lüfter zu verwalten.
LED-Module, die in Straßenbeleuchtungen oder Flutlichtern eingesetzt werden, verfügen häufig über abgedichtete Gehäuse der Schutzart IP67. Da mechanische Lüfter in solchen Umgebungen nicht überleben können, verlassen sich die Ingenieure ausschließlich auf die Oberfläche des Indem sichergestellt wird, dass die Lamellen für natürliche Konvektion optimiert sind, leitet der Kühlkörper Wärme vom Chip-on-Board-Modul ab und strahlt sie effizient an die Umgebungsluft ab.Kühlkörpers mit geschälten Aluminiumlamellen .
Für diese passiven Systeme ermöglicht die Spezifikation eines Aluminium-Kühlkörpers mit optimiertem Lamellenabstand, dass schwimmende heiße Luft entweichen kann, ohne sie in einer Grenzschicht einzuschließen. Diese zuverlässige Kühlung stellt sicher, dass die Leuchte ihre geplante Lebensdauer von über 50.000 Stunden ohne Dimmen oder Farbverschiebung erreicht.
Laserdioden erfordern eine weitaus strengere thermische Kontrolle als LEDs. In vielen chirurgischen oder industriellen Schneidanwendungen werden diese Dioden auf thermoelektrischen Kühlmodulen (TEC) montiert, um die Lasertemperatur unter das Umgebungsniveau zu senken.
Ein TEC-Modul ist im Wesentlichen eine Wärmepumpe; Dadurch entsteht eine kalte Seite für den Laser, auf der heißen Seite entsteht jedoch erhebliche Abwärme. Diese heiße Seite muss stark gekühlt werden, um eine Überlastung des TEC zu verhindern. Ein Kühlkörper mit geschälten Kupferrippen ist die Standardlösung in dieser Konfiguration.
Da der Kupferkühlkörper mit einer extrem hohen Rippendichte konstruiert werden kann, kann er die kombinierte Wärmebelastung des Lasers und des TEC abweisen und bleibt dabei klein genug, um in ein Handgerät zu passen. Beim Einsatz der TEC-Kühlung für Lasertemperaturen unterhalb der Umgebungstemperatur sollten Ingenieure sicherstellen, dass der Kupfer-Kühlkörper direkt auf der heißen Seite des TEC montiert wird, da diese Platzierung entscheidend ist, um sicherzustellen, dass das Modul Wärme so schnell ableiten kann, wie sie erzeugt wird.
Um einen hochwertigen, geschälten Kühlkörper zu gewährleisten, ist ein Fertigungspartner erforderlich, der in der Lage ist, den gesamten Produktionsfluss zu verwalten, vom thermischen Design bis zur präzisen Sekundärbearbeitung.
Bei optischen Geräten müssen die Kontaktflächen normalerweise perfekt bündig sein. Selbst das beste geschälte Rippendesign wird scheitern, wenn die Kühlkörperbasis nicht perfekt flach ist. Für Anwendungen, bei denen der thermische Schnittstellenspalt unter 0,05 Millimeter liegen muss, müssen Hersteller ein CNC-Planfräsen nach dem Schälen durchführen. Dadurch wird sichergestellt, dass der Kühlkörper engen Kontakt mit der Halbleiteroberfläche hat.
Kingka bietet umfassenden Support für kundenspezifische Kühlrippen mit geschälten Kühlrippen:
Thermisches Design: Optimierung der Lamellenneigung und -höhe für Ihre spezifische Luftströmungsumgebung.
Präzisionsbearbeitung: CNC-Planfräsen der Basis und Gewindeschneiden der Befestigungslöcher für eine sichere Montage.
Oberflächenbehandlungen: Aufbringen von Eloxal- oder Antioxidationsbeschichtungen zum Schutz vor Umwelteinflüssen.
Durch die Auswahl eines OEM-Partners, der diese Prozesse unter einem Dach integriert, können Einkaufsmanager die Konsistenz und Maßgenauigkeit von Charge zu Charge sicherstellen und so letztendlich die langfristige Zuverlässigkeit ihrer LED- und Lasersysteme schützen. Kontaktieren Sie uns noch heute, um Ihre individuellen Anforderungen an Kühlrippen mit geschälten Kühlrippen zu besprechen und die richtige thermische Lösung für Ihre Anwendung zu finden.
1. Was genau ist ein Skived-Fin-Kühlkörper?
Ein Kühlrippenkühlkörper ist ein hocheffizientes Kühlgerät, bei dem mit einem Präzisionsschneidewerkzeug dünne Metallschichten aus einem massiven Aluminium- oder Kupferblock geschnitten und aufrecht gebogen werden, um Kühlrippen zu bilden. Da die Lamellen direkt von der Basis abgezogen werden, ist die gesamte Einheit ein einziges, durchgehendes Stück Metall.
2. Warum ist die Beseitigung des thermischen Grenzflächenwiderstands für Laser so wichtig?
Laserdioden erzeugen auf kleinstem Raum enorme Wärmemengen. Wenn ein Kühlkörper mit verbundenen oder geklebten Rippen ausgestattet ist, fungiert diese Klebeschicht als mikroskopisch kleine Wärmedecke, die die Wärme an der Basis einfängt. Die geschälten Lamellen bestehen aus einem festen Stück, sodass die intensive Hitze ohne Einschränkung sofort in die Lamellen gelangen kann und der Laser absolut stabil bleibt.
3. Warum kann ich für Hochleistungs-LEDs nicht einfach Standard-Strangpressaluminium verwenden?
Die standardmäßige Aluminiumextrusion ist durch die physikalische Festigkeit der für ihre Herstellung verwendeten Stahlmatrize begrenzt. Wenn Sie versuchen, zu hohe und zu eng aneinander liegende Rippen zu extrudieren, führt der Druck zum Bruch der Matrize. Beim Schälen wird diese Einschränkung umgangen, wodurch wesentlich dichtere und dünnere Rippen entstehen, die auf derselben physischen Grundfläche eine deutlich größere Kühloberfläche bieten.
4. Wann sollte ich für einen geschälten Kühlkörper Kupfer gegenüber Aluminium wählen?
Kupfer hat eine fast doppelt so hohe Wärmeleitfähigkeit wie Aluminium und ist daher besonders gut in der Lage, intensive, konzentrierte Wärme schnell zu absorbieren und zu verteilen. Sie sollten Kupfer für Hochleistungslaserdioden oder thermoelektrische Kühler (TECs) wählen, bei denen eine schnelle Wärmeverteilung entscheidend ist. Aluminium eignet sich besser für große LED-Arrays, bei denen das Gesamtgewicht und die Kosten der Leuchte im Vordergrund stehen.
5. Benötigen Kühlrippen-Kühlkörper einen Lüfter?
Nicht unbedingt. Während hochdichte geschälte Lamellen häufig mit Lüftern für maximale Kühlung in kompakten Lasergeräten kombiniert werden, können sie auch mit einem größeren Lamellenabstand konstruiert werden, um als hocheffiziente passive Kühler (keine Lüfter) für industrielle LED-Straßenlaternen oder Stadionbeleuchtung zu fungieren.
6. Erfordert ein Kühlkörper mit geschälten Kupferrippen eine Oberflächenbehandlung?
Ja. Blankes Kupfer oxidiert und läuft schnell an, wenn es Feuchtigkeit und Luft ausgesetzt wird, was mit der Zeit zu einer leichten Verschlechterung seiner Wärmestrahlungseigenschaften führen kann. Professionelle Hersteller wenden Antioxidationsbehandlungen oder spezielle Beschichtungen auf Kupfer-Kühlkörper an, um eine langfristige Umweltbeständigkeit zu gewährleisten.
