Unkontrollierte Hitze zerstört elektronische Komponenten und beeinträchtigt die Systemzuverlässigkeit in allen modernen Industrieanwendungen erheblich. Aluminium-Strangpresskühlkörper bieten die optimale passive Kühllösung für diese Branchen, indem sie ein entscheidendes Gleichgewicht zwischen leichter struktureller Integrität, hoher Wärmeleitfähigkeit und kosteneffizienten Massenproduktionsmöglichkeiten bieten. Die Auswahl des richtigen kundenspezifischen extrudierten Profils gewährleistet die Langlebigkeit der Komponenten in mehreren Sektoren ohne die Komplexität, Wartung und Kosten aktiver Flüssigkeitskühlkreisläufe.
Für Ingenieure und Einkaufsmanager, die mit thermischen Einschränkungen zurechtkommen müssen, erfüllen handelsübliche Kühlkörper selten die engen Platz- und Leistungsanforderungen moderner Industriedesigns. Die Bewertung kundenspezifischer Extrusionsmöglichkeiten – von der Optimierung der Rippengeometrie bis zur CNC-Sekundärbearbeitung – ist für die Sicherung einer zuverlässigen, langfristigen Lieferkette für das Wärmemanagement von entscheidender Bedeutung.
Inhaltsverzeichnis

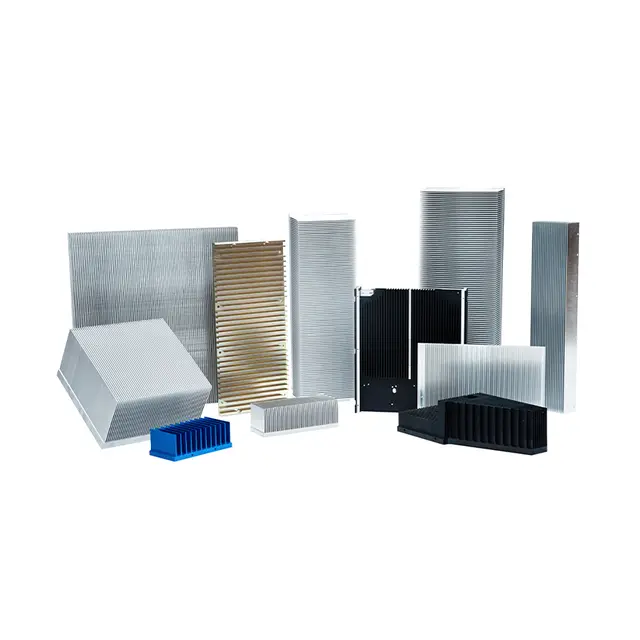

Die Aluminiumlegierung AL6063 ist der Industriestandard für kundenspezifische Extrusionskühlkörper, da sie eine perfekte Balance zwischen hoher Wärmeleitfähigkeit und hervorragender Formbarkeit bietet und es Herstellern ermöglicht, komplexe Rippenstrukturen mit hoher Dichte zu pressen, ohne die Extrusionswerkzeuge schnell zu zerstören.
Der Herstellungsprozess beginnt damit, dass ein Aluminiumbarren in einen biegsamen Zustand erhitzt und unter enormem hydraulischem Druck durch eine speziell gefertigte Stahlmatrize gedrückt wird. Dadurch entsteht ein durchgehendes Profil mit präzisen Rippenstrukturen, die die Wärmeableitungsfläche drastisch vergrößern. Nach der Extrusion werden die Profile auf Länge geschnitten und einer sekundären CNC-Bearbeitung (Bohren, Gewindeschneiden, Planfräsen) und Oberflächenbehandlungen wie Eloxieren unterzogen. Diese Kombination aus Primärformung und Sekundärbearbeitung reduziert den Gesamtproduktionsausschuss im Vergleich zum Fräsen eines Kühlkörpers aus einem Vollblock.
Entscheidungsregel: Wenn die thermische Belastung eine passive Kühlung mit komplizierten, dicht gepackten Rippengeometrien erfordert, muss AL6063-Aluminium gegenüber stärkeren Strukturlegierungen der 7000er-Serie ausgewählt werden, um übermäßigen Verschleiß der Extrusionsdüse zu verhindern und hohe Produktionsausbeuten aufrechtzuerhalten.
Während die Extrusion für passive Kühlung und Zwangsluftkühlung äußerst effizient ist, erfordern extreme lokale thermische Belastungen manchmal einen Wechsel zu Flüssigkeitskühlungsarchitekturen. Um besser zu verstehen, wann der Übergang von Luft zu Flüssigkeit erforderlich ist, müssen Ingenieure die Dynamik unedler Metalle bewerten. Die Entscheidung zwischen einer Kupfer- oder einer Aluminium-Flüssigkeitskühlplatte: Welches Material Sie wählen sollten, hängt ganz von der Abwägung zwischen maximaler Wärmeleitfähigkeit und strengen Gewichtsbeschränkungen und Systembudgets für Anwendungen mit hohem Wärmefluss ab.
Die Energieumwandlungs- und Speicherinfrastruktur erfordert große Flächen für die natürliche Konvektion, um konzentrierte Wärmespitzen kontinuierlich abzuleiten, oft ohne auf fehleranfällige mechanische Lüfter angewiesen zu sein.
Stranggepresstes Aluminium bietet die erforderliche thermische Masse und eine große äußere Oberfläche, um schnelle Temperaturschwankungen zu absorbieren und Wärme in rauen Außenumgebungen passiv abzustrahlen.
Entscheidungsregel: Wenn der Wechselrichter in einer abgelegenen, staubigen Außenumgebung betrieben wird, wird dringend ein Rippenextrusionsprofil mit großem Abstand empfohlen, um die Ansammlung von Schmutz zu verhindern und einen natürlichen Konvektionsluftstrom im Laufe der Zeit aufrechtzuerhalten.
Komponenten der Leistungselektronik, wie z. B. Bipolartransistoren mit isoliertem Gate (IGBTs) und Thyristoren, erzeugen lokal enorme Wärme. Hier sind Extrusionen mit außergewöhnlich dicken, massiven Böden erforderlich, um eine wesentliche seitliche Wärmeverteilung zu gewährleisten, bevor die Wärmeenergie nach oben in die Kühlrippen gelangt.
Für Solarwechselrichter sind hochbelastbare und witterungsbeständige Strangpressprofile erforderlich. Da diese Geräte bei direkter Sonneneinstrahlung und rauem Wetter betrieben werden, verlassen sie sich ausschließlich auf natürliche Konvektion. Das extrudierte Aluminium ist typischerweise mit dicken Rippen versehen und stark eloxiert, um jahrzehntelang im Freien standzuhalten, ohne sich zu verschlechtern.
Kommerzielle und netzgroße Batteriebänke verwenden breite extrudierte Aluminiumplatten, um während schneller Lade- und Entladezyklen gleichmäßige Zelltemperaturen aufrechtzuerhalten. Die extrudierten Platten dienen oft einem doppelten Zweck: als Wärmemanagementsystem und als struktureller Montagerahmen für die Batteriemodule.
Bei der Umwandlung von Gleichstrom in Wechselstrom entsteht erheblicher thermischer Abfall. Maßgeschneiderte extrudierte Kühlkörper sind häufig so konzipiert, dass sie das eigentliche äußere Strukturgehäuse des Wechselrichters bilden und das gesamte Gehäuse in einen riesigen passiven Kühlkörper verwandeln, der die Wärme direkt an die Umgebungsluft abgibt.
Hochstromschaltungen in industriellen Motorsteuerungen verursachen schwere thermische Transienten. Profile mit dicken Rippen verhindern eine thermische Drosselung der empfindlichen Steuerungslogik und stellen so sicher, dass Förderbänder und schwere Maschinen in der Fabrik nicht unerwartet aufgrund von Überhitzung abschalten.
Geschlossene industrielle Schaltschränke fangen die von der internen Elektronik erzeugte Wärme ein. Ingenieure verwenden extrudierte Wärmetauscher, die bündig an den Außenplatten angebracht sind, um die Wärme im Schrankinneren passiv an die Außenluft zu übertragen und so die Wasserdichtigkeit des Gehäuses nach IP65 aufrechtzuerhalten.
Unterhaltungselektronik und kommerzielle Hardware erfordern präzise, flache Extrusionskühlkörper, um die Halbleiterwärme innerhalb streng begrenzter mechanischer Gehäuse zu verwalten.
Kundenspezifische Aluminium-Strangpressprofile können per CNC in dichte Pin-Fin-Arrays geschnitten werden, um die benetzte Oberfläche für winzige interne Mikrogebläse zu maximieren und sicherzustellen, dass Prozessoren in ultradünnen Geräten Spitzentaktraten beibehalten.
Entscheidungsregel: Wenn die Gehäusedicke des elektronischen Geräts weniger als 15 Millimeter beträgt, muss der extrudierte Kühlkörper eine solide Basisdicke von mindestens 2 Millimetern aufweisen, um eine ausreichende seitliche Wärmeverteilung zu gewährleisten, bevor ein erzwungener Luftstrom angewendet wird.
Audioverstärker, Heimkinosysteme und Spielekonsolen verwenden maßgeschneiderte Profile, um Audioverarbeitungschips und interne Netzteile geräuschlos zu kühlen und so zu verhindern, dass Lüftergeräusche das akustische Erlebnis des Verbrauchers beeinträchtigen.
Desktop-Motherboards nutzen kleine, maßgeschneiderte extrudierte Blöcke auf Spannungsreglermodulen (VRMs) und Chipsätzen. Diese verhindern eine Überhitzung der Stromversorgungskomponenten bei hoher CPU- oder GPU-Last und gewährleisten so die Systemstabilität beim Spielen oder Rendern.
Wafer-Test- und Herstellungsmaschinen verwenden hochglanzpolierte, speziell bearbeitete extrudierte Platten, um die exakten thermischen Basislinien der Umgebung aufrechtzuerhalten. Die Extrusionen müssen vollkommen flach sein, um während der Herstellung eine gleichmäßige Temperaturverteilung auf den Siliziumwafern zu gewährleisten.
Hochhelle kommerzielle Digital Signage- und Outdoor-Displays verwenden große Profile auf der Rückseite, um die Wärme der Hintergrundbeleuchtungs-LEDs abzuleiten. Dadurch wird verhindert, dass die Flüssigkristallanzeigen schwarze thermische Flecken entwickeln, wenn sie längere Zeit hohen Innentemperaturen ausgesetzt sind.
Smart-Home-Hubs und IoT-Gateways nutzen häufig ihr eigenes strukturelles Aluminiumgehäuse als passiven extrudierten Kühlkörper. Dadurch entfällt der Bedarf an internen Lüftern, sodass die Geräte in Wohnumgebungen völlig geräuschlos und wartungsfrei bleiben.
Kassensysteme und kommerzielle Ticketautomaten nutzen lüfterlose Strangpresskonstruktionen. Dieser passive Kühlansatz ist von entscheidender Bedeutung, um das Eindringen von Staub, Flusen und Schmutz in Einzelhandelsumgebungen zu verhindern und so eine langfristige Betriebszeit aufrechtzuerhalten.
Während die Rechendichte in den Bereich von KI-Beschleunigern für Unternehmen übergeht, stößt herkömmliches stranggepresstes Aluminium irgendwann an seine physikalischen thermischen Grenzen. In diesen extremen Wärmeflussszenarien müssen Unternehmen die 8 Schlüsselfaktoren bewerten, die vor dem Kauf einer individuell zusammengebauten Flüssigkeitskühlplatte berücksichtigt werden müssen , und sich dabei insbesondere auf die Optimierung des internen Flüssigkeitskanals, die absolute Verhinderung von Leckagen und fortschrittliche Herstellungsprozesse konzentrieren, um Wärmedichten zu bewältigen, die durch passive Luftkühlung einfach nicht gelöst werden können.
E-Mobilitätsanwendungen erfordern maßgeschneiderte Aluminium-Strangpressteile, da sie eine hohe thermische Leistung bieten und gleichzeitig starken mechanischen Vibrationen standhalten, das Fahrzeuggewicht reduzieren und korrosiven Straßenumgebungen standhalten.
Aluminiumstrangpressen bieten das höchste Verhältnis von Festigkeit zu Gewicht für thermische Komponenten, was für die Verlängerung der Reichweite von Elektrofahrzeugen und die Sicherstellung, dass die Transportelektronik kontinuierlichen Stoßbelastungen standhält, von entscheidender Bedeutung ist.
Entscheidungsregel: Wenn der extrudierte Kühlkörper in einer Unterbodenkomponente eines Elektrofahrzeugs verwendet wird, muss eine harteloxierte Oberflächenbehandlung von mindestens 15 Mikrometern angewendet werden, um schwere galvanische Korrosion durch Streusalz und Feuchtigkeit zu verhindern.
Motorsteuergeräte (ECUs) sind oft in robusten, extrudierten Aluminiumgehäusen untergebracht. Die Extrusion leitet die Wärme von den internen Prozessoren ab und fungiert gleichzeitig als undurchdringliche Barriere gegen Feuchtigkeit, Öl und extreme Vibrationen im Motorraum.
Bei Gehäusen von Elektrofahrzeugmotoren werden häufig große, kreisförmige extrudierte Aluminiumprofile mit externen Kühlrippen verwendet. Diese Geometrie verwaltet die Statorwärme effektiv und reduziert gleichzeitig überschüssiges Gewicht, das andernfalls die maximale Reichweite des Fahrzeugs verringern würde.
Die wichtigen elektronischen Platinen, die die Batteriezellen von Elektrofahrzeugen ausbalancieren, sind direkt mit leichten, extrudierten Schienen verschraubt. Diese Extrusionen sorgen für eine kontinuierliche Kühlung der BMS-Komponenten und erfüllen gleichzeitig strenge Anforderungen an die dielektrische Isolierung innerhalb des Hochspannungspakets.
Gleichstrom-Schnellladegeräte nutzen massive interne extrudierte Lamellenanordnungen, um die Hochspannungsgleichrichter während 350-kW-Schnellladevorgängen zu kühlen. Diese Profile werden häufig mit Hochgeschwindigkeits-Industrieventilatoren kombiniert, um bei Spitzenleistungsabgabe die Wärme sofort abzuleiten.
Avionikschächte erfordern hochgradig angepasste, außergewöhnlich leichte Extrusionen, um Flugcomputer unter atmosphärischen Bedingungen geringer Dichte und in großen Höhen zu kühlen. Jedes Gramm Gewicht wird genau unter die Lupe genommen, sodass Aluminium die einzig sinnvolle Materialwahl gegenüber schwereren Metallen ist.
Traktionsumrichter und Bremssysteme von Zügen verwenden schwere, stoßfeste Strangpressteile, die an der Außenseite der Waggons angebracht sind. Diese Kühlkörper sind vollständig auf die schnelle Vorwärtsbewegung des Zuges angewiesen, um Kühlluft heftig durch die Lamellenkanäle zu treiben.
Automatisierungssysteme für den kontinuierlichen Betrieb und moderne 5G-Netzwerke basieren auf massiven extrudierten Lamellenanordnungen, um eine passive, wartungsfreie thermische Stabilität bei stark schwankenden Außentemperaturen zu gewährleisten.
Telekommunikationsgeräte werden hoch oben auf Mobilfunkmasten installiert, wo eine Wartung der Ventilatoren unmöglich ist; Daher basiert das thermische Design vollständig auf hochoptimierten kundenspezifischen Extrusionen, die den natürlichen Wind und die Thermodynamik nutzen.
Entscheidungsregel: Wenn eine 5G-Basisstation in einer Außenumgebung mit hoher Sonnenlast eingesetzt wird, muss das Extrusionsprofil gezackte oder wellenförmige Rippenstrukturen enthalten, um die Strahlungsoberfläche neben der natürlichen Konvektion künstlich zu maximieren.
Remote Radio Heads (RRH) verwenden tiefe, schwere extrudierte Gehäuse, um Hochleistungs-Hochfrequenzverstärker passiv zu kühlen. Die Aluminium-Strangpressprofile sind so konzipiert, dass sie Eis, Regen und direktes Sommersonnenlicht ohne Ausfall überstehen.
5G-Basisstationen verarbeiten enorme Datenmengen und erzeugen dabei starke Hitze. Ihre Außengehäuse bestehen vollständig aus maßgeschneiderten extrudierten Lamellen, die für multidirektionale Luftströmungen optimiert sind und thermische Stabilität unabhängig von der Windrichtung gewährleisten.
Speicherprogrammierbare Steuerungsmodule (SPS) und Robotersteuerungssysteme verwenden auf DIN-Schienen montierte extrudierte Kühlkörper für einen zuverlässigen, lüfterlosen Betrieb in der Fabrikhalle und verhindern das Eindringen von leitfähigem Metallstaub in die Elektronik.
Servomotortreiber, die in den Gelenken der Roboterarme untergebracht sind, basieren auf hochkompakten, speziell gefertigten Profilen, um die Wärme schnell abzuleiten. Dies verhindert die thermische Ausdehnung von Präzisionsgetrieben, die die Positionsgenauigkeit des Roboters beeinträchtigen würde.
Frequenzumrichter (VFDs) erzeugen bei der Leistungsmodulation erhebliche Wärme. Sie verwenden umluftextrudierte Kühlkörper mit dicht gepackten Rippen, um die Leistungselektronik während des kontinuierlichen Hochleistungsfertigungsbetriebs innerhalb sicherer Grenzen zu halten.
Fernsensor-Hubs und Wetterstationen nutzen wetterfeste extrudierte Gehäuse, die gleichzeitig als passive Wärmeableiter dienen. Dadurch können empfindliche Umgebungssensoren betrieben werden, ohne dass eine interne Temperaturdrift die Daten beeinträchtigt.
Maßgeschneiderte Fertigungsmaschinen basieren auf abgelängten Extrusionsprofilen für ein kostengünstiges, anpassbares Wärmemanagement. Maschinenbauer können extrudierte Kühlkörper in großen Längen kaufen und diese auf die exakte Größe zuschneiden, die sie für kundenspezifische elektronische Schalttafeln benötigen.
Für Präzisionsbeleuchtung und medizinische Diagnostik wird stranggepresstes Aluminium verwendet, da es einen äußerst stabilen, vorhersehbaren Wärmewiderstand bietet, der eine Verschlechterung empfindlicher optischer oder sensorischer Komponenten verhindert.
Im medizinischen und optischen Bereich können selbst geringfügige thermische Schwankungen die Laserfrequenzen verschieben, die Farbtemperaturen von LEDs verändern oder visuelles Rauschen in die diagnostische Bildgebung einbringen, was zuverlässige extrudierte Kühlkörper zu einer entscheidenden Designanforderung macht.
Entscheidungsregel: Handelt es sich bei der Anwendung um eine horizontal an der Decke montierte industrielle Hochleistungs-LED-Beleuchtungsanordnung, wird ein radiales (kreisförmiges) Extrusionsprofil anstelle eines linearen Profils empfohlen, um einen Luftstrom in mehrere Richtungen zu ermöglichen und eine Wärmeansammlung über der Diode zu verhindern.
Industrielle Hochregalbeleuchtung und Stadionflutlichter nutzen massive radiale Profile, um die Wärme von der LED-Diodenverbindung abzuleiten. Nur wenn die Sperrschichttemperatur niedrig gehalten wird, kann sichergestellt werden, dass die Glühbirne ihre Nennlebensdauer von mehr als 50.000 Stunden erreicht.
MRT-Netzteile und Ultraschallverarbeitungseinheiten erfordern nichtmagnetische AL6063-Profile zur Wärmeableitung. Da Aluminium kein Eisen ist, bietet es ein hervorragendes Wärmemanagement, ohne die hochempfindlichen magnetischen Bildgebungsfelder der Krankenhausausrüstung zu beeinträchtigen.
Industrielle Metallschneidelaser und Laser für die ästhetische Medizin verwenden präzisionsgefräste Extrusionen, um die Temperatur der Optikkammer zu stabilisieren. Eine thermische Ausdehnung im Lasergehäuse würde zu einer Fehlausrichtung der Spiegel führen, daher ist eine schnelle, passive Wärmeableitung zwingend erforderlich.
Labornetzteile, Oszilloskope und Spektrumanalysatoren verwenden Seitenwandprofile, um strenge interne thermische Grundlinien einzuhalten. Stabile Temperaturen sind erforderlich, um sicherzustellen, dass die Prüfausrüstung während des Dauereinsatzes eine genaue Kalibrierung beibehält.
PTZ-Überwachungskameras (Schwenken, Neigen, Zoomen) für den Außenbereich nutzen ihre extrudierten Aluminiumgehäuse, um die Wärme von hochauflösenden Bildsensoren und Infrarotstrahlern abzuleiten. Dies verhindert thermisches Rauschen des Sensors und sorgt so für klare Überwachungsaufnahmen auch an heißen Sommertagen.
Die wahre Kühlkapazität eines Aluminiumstrangpressteils hängt nicht nur von seiner Gesamtgröße ab; Es wird vollständig durch das genaue technische Verhältnis zwischen Lamellenhöhe, Lamellendicke und Lamellenabstand im Verhältnis zum verfügbaren Luftstrom bestimmt.
Ein häufiger Konstruktionsfehler besteht darin, zu viele Lamellen auf kleinem Raum unterzubringen. Dadurch wird zwar die theoretische Oberfläche vergrößert, der Luftstrom kann jedoch so stark eingeschränkt werden, dass der Kühlkörper als isolierender Block fungiert. Ingenieure müssen den Druckabfall über den Rippen basierend darauf berechnen, ob das System natürliche Konvektion (auftriebsbetriebene Luft) oder erzwungene Konvektion (gebläsebetriebene Luft) nutzt.
Entscheidungsregel: Wenn das Kühlsystem vollständig auf natürlicher Konvektion ohne Kühlgebläse basiert, muss der interne Lamellenabstand unbedingt größer als 6 Millimeter sein, um Grenzschichtinterferenzen und Luftstagnation zwischen den Lamellen zu verhindern.
Designparameter | Einfluss auf die natürliche Konvektion (kein Lüfter) | Einfluss auf erzwungene Konvektion (mit Lüfter) | Fertigungsbeschränkung (Extrusionsdüse) |
Flossenabstand (Lücke) | Erfordert einen großen Abstand (> 6 mm), damit die Luft aufsteigen kann. | Kann schmal sein (< 3 mm), um die Oberfläche zu maximieren. | Extrem enge Abstände erhöhen das Risiko eines Chipbruchs. |
Flossendicke | Kann an den Spitzen dünner sein. | Erfordert strukturelle Steifigkeit gegen Luftströmungen mit hoher Geschwindigkeit. | Zu dünn (< 1 mm) verhindert den ordnungsgemäßen Aluminiumfluss in der Matrize. |
Flossenhöhe | Höhere Lamellen verbessern die Kühleffizienz erheblich. | Höhere Lamellen erhöhen den Gegendruck auf den Lüfter. | Ein hohes Extrusionsverhältnis (Höhe zu Spalt) erhöht die Werkzeugkosten erheblich. |
Grunddicke | Entscheidend für die seitliche Wärmeausbreitung. | Entscheidend für die seitliche Wärmeausbreitung. | Muss proportional zur Rippenhöhe sein, um eine Profilverformung während des Abkühlens zu verhindern. |
Großvolumige B2B-Wärmeprojekte erfordern einen OEM-Hersteller, der in der Lage ist, kundenspezifische Düsenextrusion, präzise CNC-Bearbeitung und automatisierte Oberflächenbehandlung unter einem Dach zu integrieren, um die Kosten zu kontrollieren und eine Fragmentierung der Lieferkette zu verhindern.
Industrielle Abnehmer kaufen keine rohen Aluminiumprofile; Sie kaufen fertige thermische Lösungen. Der größte finanzielle Vorteil eines extrudierten Kühlkörpers wird in der Massenproduktion realisiert. Während für eine kundenspezifische Extrusionsdüse eine anfängliche Vorabinvestition in die Werkzeugausstattung erforderlich ist, sinken die Folgekosten pro Einheit im Vergleich zur CNC-Bearbeitung eines Kühlkörpers aus einem massiven Metallblock erheblich.
Entscheidungsregel: Wenn das geplante Produktionsvolumen 1.000 Einheiten pro Jahr übersteigt, ist die Investition in eine kundenspezifische Extrusionsdüse finanziell empfehlenswerter als die CNC-Bearbeitung eines massiven Aluminiumblocks, da die Werkzeugamortisation die Kosten pro Teil innerhalb des ersten Produktionslaufs schnell reduzieren wird.
Herstellungsprozess | Werkzeugkosten im Voraus | Kosten pro Einheit (großes Volumen) | Produktionsgeschwindigkeit | Ideales Anwendungsszenario |
Kundenspezifische Aluminiumextrusion | Mittel (Stanzerstellung erforderlich) | Sehr niedrig | Extrem schnell | OEM-Massenproduktion, kontinuierliche Lieferketten, Telekommunikation, EV-Komponenten. |
Vollständige CNC-Bearbeitung (Vollblock) | Keine (Standardbefestigungen) | Sehr hoch (Materialverschwendung, Maschinenzeit) | Langsam | Rapid Prototyping in kleinen Stückzahlen, hochpräzise Luft- und Raumfahrtteile. |
Aluminium-Strangpresskühlkörper sind das Rückgrat des modernen industriellen Wärmemanagements und bieten unübertroffene Vielseitigkeit in 30 verschiedenen wachstumsstarken Branchen. Durch das Verständnis des komplexen Gleichgewichts zwischen Materialeigenschaften, Lamellengeometrie und Fertigungsmöglichkeiten können Ingenieure äußerst zuverlässige und kostengünstige passive Kühllösungen spezifizieren.
Wichtige technische Erkenntnisse:
AL6063-Aluminium bietet die optimale Balance zwischen hoher Wärmeleitfähigkeit (200 W/m·K) und der erforderlichen Formbarkeit für komplexe Extrusionswerkzeuge.
Der Rippenabstand ist die kritischste thermische Variable; Enge Lamellen erfordern Druckluft mit hohem Druck, während breite Lamellen für Außenumgebungen mit natürlicher Konvektion zwingend erforderlich sind.
Die Extrusion reduziert den Materialabfall und die Stückkosten im Vergleich zur reinen CNC-Bearbeitung drastisch und ist damit die einzig logische Wahl für die OEM-Massenproduktion.
Kernentscheidungslogik:
Analysieren Sie zuerst den Luftstrom: Richten Sie Ihre Flossenneigung und -höhe vollständig danach aus, ob das System einen Kühlventilator verwendet oder auf passiven Auftrieb setzt.
Passen Sie die Oberflächenbehandlung an die Umgebung an: Geben Sie für Telekommunikations-, Solar- oder Automobilanwendungen im Freien immer eine dicke Eloxierung an, um galvanische und umweltbedingte Korrosion zu verhindern.
Nutzen Sie OEM-Fähigkeiten: Arbeiten Sie mit einem Hersteller zusammen, der die Rohstrangpressung, das sekundäre CNC-Gewindeschneiden und die Oberflächenveredelung vollständig im eigenen Haus abwickelt, um eine Qualitätskontrolle von Charge zu Charge zu gewährleisten.
Benötigen Sie einen maßgeschneiderten Kühlkörper aus extrudiertem Aluminium für Ihre Branche? KINGKA bietet maßgeschneiderte thermische Lösungen vom ersten Design des Extrusionsprofils bis hin zu präzisionsgefertigten Fertigkomponenten. Kontaktieren Sie noch heute unser Engineering-Team , um Ihr Passivkühlungsprojekt für die Massenproduktion zu optimieren.
1. Was ist ein Aluminium-Strangpresskühlkörper?
Es handelt sich um ein passives Wärmemanagementgerät, das dadurch entsteht, dass erhitzte Aluminiumlegierung durch eine geformte Stahlform gedrückt wird (wie Zahnpasta durch eine Tube), um ein kontinuierliches Profil mit komplexen Kühlrippen zu erzeugen. Dieses Profil wird dann auf die gewünschte Größe zugeschnitten und für bestimmte elektronische Anwendungen CNC-bearbeitet.
2. Warum ist AL6063 die am häufigsten verwendete Legierung für extrudierte Kühlkörper?
AL6063 wird allgemein bevorzugt, da es eine hervorragende Wärmeleitfähigkeit (ca. 200 W/m·K), eine vorhersehbare mechanische Festigkeit und eine hervorragende Formbarkeit bietet. Dadurch können Hersteller sehr dünne, komplexe Rippenstrukturen extrudieren, ohne dass die teuren Extrusionswerkzeuge aus Stahl unter Druck brechen.
3. Wie hoch ist das Extrusionsverhältnis beim Kühlkörperdesign?
Das Extrusionsverhältnis bezieht sich auf das Verhältnis zwischen der Höhe der Rippe und dem Spaltabstand zwischen zwei Rippen. Ein hohes Extrusionsverhältnis (z. B. sehr hohe, eng aneinander gepackte Rippen) bietet eine große Kühloberfläche, ist jedoch deutlich schwieriger und teurer in der Herstellung und erfordert spezielle Werkzeuge.
4. Kann ein extrudierter Kühlkörper ohne Lüfter verwendet werden?
Ja, sie sind äußerst effektiv für die passive Kühlung durch natürliche Konvektion. Damit ein lüfterloses Design funktioniert, müssen die Lamellen jedoch weit genug voneinander entfernt sein (normalerweise breiter als 6 Millimeter), damit die natürlich aufsteigende heiße Luft nicht in einer Grenzschicht zwischen den Lamellen eingeschlossen wird.
5. Wie übergehe ich meinen Kühlkörper vom Prototyp zur Massenproduktion?
Für erste Prototypen werden Kühlkörper häufig aus einem massiven Aluminiumblock CNC-gefräst. Sobald das thermische Design im Labor validiert ist, zahlen Sie eine einmalige Gebühr für den Zuschnitt einer maßgeschneiderten Extrusionsdüse. Von diesem Zeitpunkt an extrudiert der Hersteller das Profil in großen Längen, wodurch die Kosten pro Einheit für die Massenproduktion drastisch gesenkt werden.
6. Erfordern kundenspezifische extrudierte Kühlkörper eine Oberflächenbehandlung?
Während rohes Aluminium von Natur aus resistent gegen Grundrost ist, sollten industrielle Kühlkörper immer klar oder schwarz eloxiert sein. Eloxieren härtet die Oberfläche gegen Kratzer, verhindert galvanische Korrosion in rauen Umgebungen (wie Automobil- oder Schifffahrtsanwendungen) und verbessert leicht den Wärmestrahlungsemissionsgrad des Metalls.
