Warum leitet Ihr thermischer Kühlkörper in der Hochleistungselektronik nicht genügend Wärme ab?

In der Hochleistungselektronik leitet ein thermischer Kühlkörper nicht genügend Wärme ab, wenn die Leistungsdichte des Systems die Wärmeübertragungskapazität übersteigt, ein schlechter Luftstrom die Konvektionskühlung drosselt oder ein übermäßiger Grenzflächenwiderstand Wärmeenergie am Halbleiterübergang einfängt. Um eine unzureichende Wärmeableitung zu beheben, muss man über Standard-Katalogteile hinausgehen und einen maßgeschneiderten thermischen Kühlkörper entwickeln, der mit optimierten Rippengeometrien, Schnittstellenmaterialien mit geringem Widerstand oder fortschrittlichen Hybridstrukturen wie Wärmerohren und flüssigen Kühlplatten integriert ist. Da die Leistungsdichten bei KI-Servern, Elektrofahrzeugen und der industriellen Automatisierung stark ansteigen, ist das Verständnis dieser Engpässe auf Systemebene für die Gewährleistung langfristiger Zuverlässigkeit von entscheidender Bedeutung.

1. Die Ursachen unzureichender Wärmeableitung in der modernen Elektronik

Wenn elektronische Hardware trotz Vorhandensein eines Kühlkörpers überhitzt , gehen Ingenieure häufig davon aus, dass die Komponente einfach nicht ausreichend leistungsfähig ist. In Wirklichkeit handelt es sich bei einem thermischen Ausfall fast immer um ein Integrationsproblem auf Systemebene.

Eine unzureichende Kühlung ist auf thermische Engpässe auf Systemebene zurückzuführen, darunter nicht übereinstimmende Materialleitfähigkeiten, eingeschränkter Luftstrom und hoher Grenzflächenwiderstand, die verhindern, dass die Wärme effizient von der Halbleiterverbindung in die Umgebung übertragen wird.

Da die Leistungsdichte elektronischer Geräte immer weiter zunimmt und sie gleichzeitig in kompakte Gehäuse schrumpfen, ist das einfache Anschrauben eines herkömmlichen Aluminiumkühlkörpers an einen High-Flux-Prozessor nicht mehr effektiv. Der gesamte Wärmewiderstand eines Systems ist kumulativ. Wenn ein einzelnes Glied in der Wärmekette – vom Siliziumchip bis zum Umgebungsluftstrom – schlecht konstruiert ist, baut sich schnell Hitze auf.

Zu den häufigsten systemischen Fehlern zählen die Auswahl einer Aluminiumlegierung mit unzureichender Wärmeleitfähigkeit für hohe Wärmeflüsse, die Nichtberücksichtigung des Druckabfalls über dicht gepackte Kühlrippen oder die Bildung mikroskopischer Luftspalte zwischen der elektronischen Komponente und der Basis des Kühlkörpers. Um eine stabile Langzeitleistung zu erreichen, müssen Wärmemanagementlösungen als vernetztes, ganzheitliches technisches System und nicht als isolierter passiver Teil bewertet werden.

2. Materialauswahl und Wärmeleitfähigkeitsgrenzen

Das Grundmetall Ihres Kühlkörpers bestimmt, wie schnell sich Wärmeenergie seitlich von einem konzentrierten Hotspot ausbreiten und in das umgebende Kühlmedium übertragen kann.

Die Wahl des falschen Basismetalls führt zu einem thermischen Engpass; Anwendungen mit hohem Wärmefluss erfordern hochleitfähige Materialien wie C1100-Kupfer oder hochreine Aluminiumlegierungen anstelle von Standardstrukturqualitäten.

Bei der Auswahl des geeigneten Materials muss die Wärmeleitfähigkeit gegen das Strukturgewicht, die Komplexität der Bearbeitung und die Einschränkungen des Projektbudgets abgewogen werden. Während Standard-Strukturaluminiumsorten üblich sind, erfordern Hochleistungsanwendungen häufig spezielle Materialspezifikationen:

• AL1070-Aluminium: Weist im Vergleich zu Standard-Strukturlegierungen eine höhere Reinheit und eine bessere Wärmeleitfähigkeit auf und eignet sich daher ideal für extrudierte Hochleistungskühlkörper.

• AL6061-Aluminium: Bietet ein robustes Gleichgewicht zwischen mechanischer Festigkeit und guter Wärmeleitfähigkeit und wird häufig verwendet, wenn der Kühlkörper auch als strukturelles Gehäusebauteil dienen muss.

• C1100-Kupfer: Bietet fast die doppelte Wärmeleitfähigkeit von Aluminium und ist daher für Anwendungen mit extrem hohem Wärmefluss, bei denen eine schnelle seitliche Wärmeausbreitung von entscheidender Bedeutung ist, unerlässlich.

• Entscheidungsregel: Wenn der lokale Wärmefluss Ihres Halbleitermoduls die seitliche Ausbreitungskapazität von Standardaluminium übersteigt, müssen Sie auf eine Kupferbasis oder eine Hybridbaugruppe umsteigen, um ein thermisches Durchgehen zu verhindern.

Tabelle 1: Grundmaterialeigenschaften und thermische Leistung

3. Optimierung der Flossengeometrie und Luftstrommanagement

Selbst das hochwertigste Metall kann ein Gerät nicht kühlen, wenn die Rippenstruktur schlecht konstruiert ist oder der umgebende Luftstrom nicht in der Lage ist, die vom System erzeugte Wärmeenergie abzuleiten.

Um die Wärmeableitung zu maximieren, müssen die Lamellenhöhe, die Lamellendicke und der Lamellenabstand optimiert werden, um die effektive Oberfläche zu vergrößern, ohne einen übermäßigen aerodynamischen Gegendruck zu erzeugen, der den Kühlventilator verstopft.

Die Leistung eines Aluminiumkühlkörpers hängt stark von der Balance zwischen aerodynamischem Design und thermodynamischen Prinzipien ab. Wenn die Lamellen zu eng zusammengepackt sind, um die Oberfläche zu maximieren, steigt der Druckabfall über den Kühlkörper exponentiell an. Wenn der Kühlventilator diesen Gegendruck nicht überwinden kann, stagniert der Luftstrom und es entstehen thermische Taschen, die die Wärme im Gehäuse einschließen.

Ist der Lamellenabstand hingegen zu groß, sinkt die konvektive Wärmeübertragung aufgrund der unzureichenden benetzten Oberfläche erheblich. Ingenieure müssen sorgfältig berechnen, ob das System auf natürlicher oder erzwungener Konvektion beruht. Bei passiv gekühlten Systemen ist ein größerer Lamellenabstand zwingend erforderlich, damit schwimmende heiße Luft ungehindert aufsteigen kann, ohne dass die Grenzschicht beeinträchtigt wird. Bei Umluftsystemen, die mit Hochgeschwindigkeitsgebläsen betrieben werden, können dichte, dünne Lamellen effektiv eingesetzt werden, um die Wärmeableitung bei kompakter Stellfläche zu maximieren.

4. Beseitigung des thermischen Schnittstellenwiderstands

Ein häufiges Missverständnis in der Wärmetechnik ist die Annahme, dass zwei flache Metalloberflächen einen perfekten physischen Kontakt herstellen, wenn sie miteinander verschraubt werden. Auf mikroskopischer Ebene sind Metalloberflächen rau und uneben.

Selbst der fortschrittlichste thermische Kühlkörper wird versagen, wenn mikroskopisch kleine Luftspalte zwischen der Wärmequelle und der Grundplatte Wärmeenergie einfangen, was eine präzise Oberflächenebenheit und leistungsstarke Schnittstellenmaterialien erfordert.

Wenn ein Prozessor direkt auf einem Kühlkörper montiert wird, bilden sich mikroskopisch kleine Lufteinschlüsse an der Schnittstelle. Da Luft ein schlechter Wärmeleiter ist, wirken diese Taschen als Wärmeisolierung und verursachen einen lokalen Temperaturanstieg direkt an der Halbleiterverbindung. Um diesen Widerstand zu beseitigen, müssen Herstellungsprozesse zwei kritische Faktoren priorisieren:

• Oberflächenebenheit: Die Montagefläche des Kühlkörpers muss präzisionsbearbeitet werden (oft durch CNC-Planfräsen), um Ebenheitstoleranzen im Mikrometerbereich zu gewährleisten und makroskopische Lücken zu minimieren.

• Thermische Schnittstellenmaterialien (TIM): Hochleistungs-Wärmeleitpaste, Phasenwechselpads oder Graphitplatten müssen aufgetragen werden, um verbleibende mikroskopisch kleine Hohlräume zu füllen und isolierende Luft zu verdrängen.

• Entscheidungsregel: Wenn die Ebenheit der Kontaktflächenoberfläche akzeptable Bearbeitungsschwellen überschreitet, führt die daraus resultierende Erhöhung der Wärmeleitpastendicke zu einer erheblichen Verschlechterung der Gesamtkühleffizienz des Systems, wodurch die Vorteile eines ansonsten gut konzipierten Kühlkörpers zunichte gemacht werden.

5. Fortschrittliche Technologien: Wärmerohre, Dampfkammern und Flüssigkeitskühlplatten

Wenn herkömmliche luftgekühlte thermische Kühlkörper aufgrund steigender Leistungsdichten an ihre physikalischen Grenzen stoßen, müssen Ingenieure fortschrittliche Wärmemanagementtechnologien integrieren, um die Wärme von extrem dichten Komponenten abzutransportieren.

Wenn herkömmliche luftgekühlte Lösungen an ihre physikalischen Grenzen stoßen, ist die Integration von Wärmerohren, Dampfkammern oder Flüssigkeitskühlplatten zwingend erforderlich, um die Wärme von ultradichten Komponenten abzutransportieren.

Da die Wärmebelastung die Grenzen herkömmlicher Leitung und Konvektion überschreitet, sorgen Phasenwechsel- und Flüssigkeitskühlsysteme für exponentielle Verbesserungen der Wärmeübertragungseffizienz.

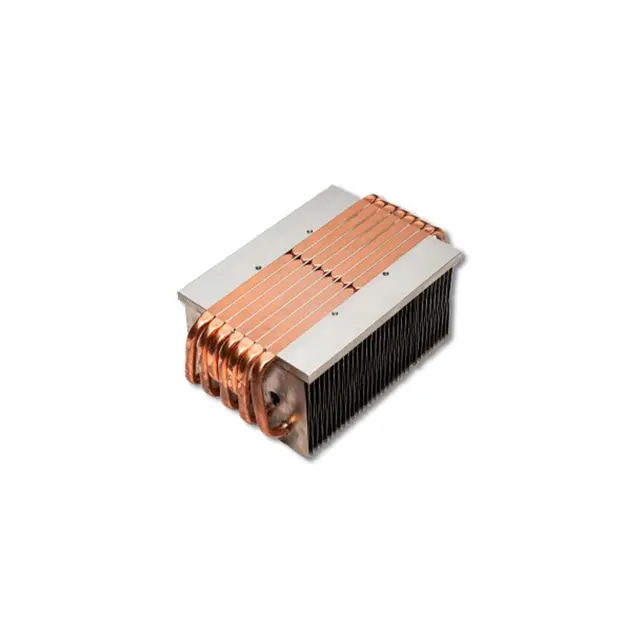

• Wärmerohre und Dampfkammern: Nutzen Sie eine abgedichtete Flüssigkeit, die im heißen Verdampferbereich verdampft, schnell zum Kondensatorbereich gelangt und dort kondensiert, um Wärme freizusetzen, wodurch Temperaturgradienten über große Kühlkörper effektiv abgeflacht werden.

• Flüssige Kühlplatten: Lassen ein Wasser-Glykol-Gemisch direkt durch interne, bearbeitete Kanäle zirkulieren, absorbieren große Mengen an Wärmeenergie und leiten sie an einen externen Wärmetauscher weiter.

• Entscheidungsregel: Wenn der lokale Wärmefluss die Leistungsfähigkeit herkömmlicher Kühlkörper aus massivem Aluminium übersteigt, müssen Sie eingebettete Wärmerohre integrieren oder vollständig auf eine Flüssigkeitskühlungsarchitektur umsteigen, um strenge Sperrschichttemperaturziele zu erreichen.

Tabelle 2: Vergleich der fortschrittlichen thermischen Technologie

6. Branchenspezifische Kühlungsfehler und Lösungen

In verschiedenen Industriesektoren treten einzigartige thermische Fehlermodi auf, die maßgeschneiderte technische Ansätze erfordern, die auf die Betriebsumgebung, die Leistungsdichte und die mechanische Hülle der Ausrüstung zugeschnitten sind.

In verschiedenen Sektoren treten unterschiedliche thermische Fehlermodi auf, die maßgeschneiderte Wärmemanagementlösungen erfordern, die auf die einzigartige Leistungsdichte und die Umgebungsbedingungen von KI-Servern, EV-Systemen und industrieller Automatisierung zugeschnitten sind.

• KI-Server und Hochleistungsrechnen: GPU-Cluster mit hoher Dichte erzeugen konzentrierte Wärmelasten, die standardmäßige extrudierte Kühlkörper schnell überfordern. Moderne Rechenzentren setzen kundenspezifische Kühlrippen, Wärmerohrbaugruppen und Dampfkammern ein, um eine stabile Rechenleistung bei maximaler Arbeitslast aufrechtzuerhalten.

• Leistungselektronik und EV-Systeme: IGBT-Module, Motorwechselrichter, DC/DC-Wandler und die Ladeinfrastruktur für Elektrofahrzeuge erfordern thermische Lösungen, die einen kontinuierlichen Hochstrombetrieb bewältigen können. Optimierte Verbundrippenstrukturen und Flüssigkeitskühlsysteme sorgen für Zuverlässigkeit bei extremen Vibrationen und Temperaturwechseln.

• Industrielle Automatisierung: Servoantriebe, Industriesteuerungen und Robotik arbeiten häufig in geschlossenen, staubreichen Schränken mit minimalem Umgebungsluftstrom. Maßgeschneiderte Kühlkörper, die auf engstem Raum ausgelegt sind, tragen zur Maximierung der Kühleffizienz bei gleichzeitig kompakten Geräteabmessungen bei.

• Medizin- und Präzisionselektronik: Diagnostische Bildgebungsgeräte und Präzisionslasersysteme erfordern eine absolute Temperaturkontrolle, um thermische Drift zu verhindern und die Messgenauigkeit über lange Betriebsstunden aufrechtzuerhalten.

7. Partnerschaft mit einem Hersteller kundenspezifischer thermischer Kühlkörper

Die Bewältigung komplexer thermischer Herausforderungen erfordert mehr als den Kauf von Rohaluminiumprofilen. Es erfordert eine kooperative Partnerschaft mit einem erfahrenen Fertigungslieferanten, der in der Lage ist, ein Projekt vom Konzept bis zur Serienproduktion zu begleiten.

Um Entwicklungsrisiken zu mindern und langfristige Zuverlässigkeit sicherzustellen, ist die Zusammenarbeit mit einem erfahrenen Hersteller kundenspezifischer Kühlkörper erforderlich, der umfassende technische Unterstützung, thermische CFD-Simulation und Fertigungskapazitäten für mehrere Technologien bietet.

Bei der Auswahl eines Lieferanten für die Kühlung von Hochleistungselektronik sollten die Ingenieurteams die wichtigsten Produktions- und Designfähigkeiten bewerten:

• Engineering-First-Design-Unterstützung: Lieferanten, die numerische Strömungssimulation (CFD), thermische Simulation und Design for Manufacturing (DFM)-Optimierung anbieten, reduzieren das Entwicklungsrisiko, bevor teure Werkzeuge weggelassen werden.

• Multi-Technologie-Fertigung unter einem Dach: Der Zugriff auf Extrusion, CNC-Bearbeitung, Wälzschälen, Kaltschmieden, Löten, Wärmerohrintegration und Flüssigkühlplattenfertigung ermöglicht die Auswahl des absolut besten Herstellungsverfahrens für die Anwendung.

• Fähigkeit vom Prototyp zur Produktion: Rapid Prototyping kombiniert mit strenger Qualitätsprüfung gewährleistet nahtlose Übergänge in eine stabile Massenproduktion ohne kostspielige Redesign-Zyklen.

Fazit und nächste Schritte

Sind Sie bereit, thermische Engpässe in Ihrer Hochleistungselektronik zu beseitigen? Lassen Sie nicht mehr zu, dass eine unzureichende Kühlung die Leistung Ihres Systems beeinträchtigt. Durch die Partnerschaft mit einem Hersteller umfassender Wärmetechnik wird sichergestellt, dass Ihr Design effizient vom Prototyp bis zur Massenproduktion skaliert werden kann.

Kontaktieren Sie KINGKA noch heute , um mit unseren Experten für Wärmetechnik in Kontakt zu treten. Von fortschrittlichen CFD-Simulationen und Rapid Prototyping bis hin zur Massenproduktion kundenspezifischer thermischer Kühlkörper, Dampfkammern und Flüssigkeitskühlplatten bieten wir die Wärmemanagementlösungen aus einer Hand, die Sie benötigen. Kontaktieren Sie uns jetzt, um eine technische Designprüfung anzufordern, einen Prototyp zu sichern oder ein individuelles Fertigungsangebot zu erhalten.

Häufig gestellte Fragen (FAQs)

1. Warum wird mein Kühlkörper heiß, wenn er meine Elektronik kühlen soll?

Ein heißer Kühlkörper zeigt tatsächlich an, dass die Wärmeenergie erfolgreich vom Halbleiterchip in das Metall übertragen wird. Wenn der Kühlkörper jedoch heiß bleibt und die elektronische Komponente überhitzt, bedeutet dies, dass der Kühlkörper diese Wärmeenergie aufgrund unzureichender Oberfläche oder schlechter Luftzirkulation nicht schnell genug an die Umgebungsluft abgeben kann.

2. Woher weiß ich, ob ich von einem luftgekühlten Kühlkörper auf eine Flüssigkeitskühlplatte umsteigen muss?

Sie sollten auf eine flüssige Kühlplatte umsteigen, wenn Ihr lokaler Wärmefluss die physikalischen Grenzen der Luftkühlung überschreitet (normalerweise über 150 Watt pro Quadratzentimeter) oder wenn die Wärmewiderstandsziele Ihres Systems innerhalb des verfügbaren mechanischen Gehäuseraums mit Lüftern nicht mehr erreicht werden können.

3. Welchen Vorteil hat die Verwendung von Kupfer anstelle von Aluminium für einen Kühlkörper?

Kupfer bietet eine fast doppelt so hohe Wärmeleitfähigkeit wie Aluminium und kann daher Wärme viel schneller aufnehmen und seitlich verteilen. Daher ist Kupfer für Hotspots mit hohem Fluss unerlässlich und verhindert lokale Überhitzung, obwohl es schwerer und teurer als Aluminium ist.

4. Warum sind thermische CFD-Simulationen vor der Herstellung eines kundenspezifischen Kühlkörpers wichtig?

Mit thermischen CFD-Simulationen können Ingenieure Luftströmungen, Temperaturgradienten und Druckabfälle virtuell modellieren. Dadurch werden potenzielle Hotspots und Konstruktionsfehler frühzeitig in der Forschungs- und Entwicklungsphase identifiziert, wodurch kostspielige Überarbeitungen der physischen Werkzeuge verhindert und die gesamte Produktentwicklungszeit verkürzt wird.

5. Was verursacht einen hohen thermischen Grenzflächenwiderstand zwischen einem Chip und einem Kühlkörper?

Der thermische Schnittstellenwiderstand wird durch mikroskopisch kleine Luftspalte zwischen den Passflächen des Chips und der Kühlkörperbasis verursacht. Da Luft ein schlechter Wärmeleiter ist, speichern diese Lücken Wärme, es sei denn, sie werden mit Hochleistungs-Wärmeleitpaste oder Phasenwechselmaterialien gefüllt und unter angemessenem Druck festgeklemmt.

6. Kann ein Hersteller von kundenspezifischen Kühlkörpern dabei helfen, mein anfängliches thermisches Design zu optimieren?

Ja. Ein professioneller Hersteller wie KINGKA bietet frühzeitige technische Unterstützung, DFM-Analyse und thermische Modellierung, um sicherzustellen, dass Ihr Kühlkörperdesign sowohl für maximale thermische Leistung als auch für eine kostengünstige Massenproduktion vollständig optimiert ist, bevor mit der Werkzeugherstellung begonnen wird.
