Welche Faktoren beeinflussen die Herstellungskosten kundenspezifischer Flüssigkühlplatten?

Beim Übergang von der herkömmlichen Luftkühlung zur Flüssigkeitskühlung stehen Entwicklungs- und Beschaffungsteams häufig vor einer steilen Lernkurve hinsichtlich der Komponentenpreise. Während Flüssigkeitssysteme unbestreitbar leistungsstark sind und eine vier- bis fünfmal höhere Kühleffizienz als Umluftkühlkörper bieten, können die Herstellungskosten für Flüssigkeitskühlplatten je nach interner Geometrie, Materialauswahl und Qualitätsanforderungen drastisch variieren.

In der Hochleistungselektronik ist die Bewertung einer Kühlplatte ausschließlich auf der Grundlage ihres Rohstückpreises eine fehlerhafte Strategie. Stattdessen verlässt sich die moderne Wärmetechnik auf die Kennzahl „Kosten pro Watt“. Eine teurere, hochoptimierte Kühlplatte könnte es Ihnen ermöglichen, ein 900-W-IGBT-Modul sicher mit Spitzenkapazität zu betreiben und so letztendlich Tausende von potenziellen Hardwareausfällen und Systemausfallzeiten einzusparen.

Um Ihnen bei der Preisgestaltung für das Wärmemanagement zu helfen , haben wir eine umfassende Aufschlüsselung der Kernfaktoren zusammengestellt, die die Produktionskosten eines kundenspezifischen Kühlplattendesigns beeinflussen.

1. Der primäre Kostentreiber: Komplexität des Herstellungsprozesses

Die gewählte Fertigungstechnologie bestimmt die Grundkosten jeder Flüssigkühlplatte . Da die internen Strömungskanäle komplexer werden, um die Kontaktfläche des Kühlmittels zu maximieren, steigen die Herstellungsschwierigkeiten – und der Preis –.

So wirken sich die vier Hauptflusskanaltypen auf Ihr Budget aus:

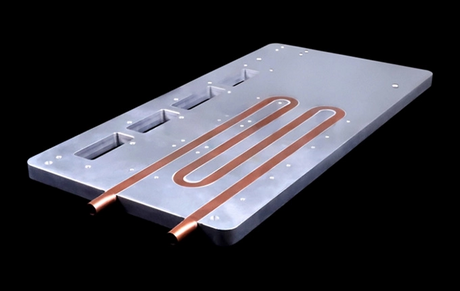

• Tube-in-Plate (eingebettetes Rohr): Dies ist das kostengünstigste und grundlegendste Design. Mithilfe von CNC-Fräsen schneiden wir Nuten in eine Aluminium-Grundplatte und betten Metallrohre (typischerweise Kupfer oder Edelstahl) ein, wobei wir sie mit thermischem Epoxidharz oder mechanischem Pressen sichern. Es bietet niedrige Bearbeitungskosten und ist ideal für grundlegende Flüssigkeitskühlungsanforderungen.

• Tieflochbearbeitung (Tieflochbohren): Bei diesem Prozess werden sich kreuzende Löcher präzise durch einen massiven Aluminiumblock gebohrt und bestimmte Eintrittspunkte sicher verschlossen, um einen kontinuierlichen Kühlkreislauf zu schaffen. Da kein Schweißen erforderlich ist, entsteht keine thermische Spannung, wodurch die Aufrechterhaltung einer perfekten Ebenheit des Untergrunds erleichtert wird. Allerdings ist die Bearbeitung komplexer, mehrstufiger Strömungskanäle sehr zeitaufwändig, was die CNC-Stundenkosten in die Höhe treibt.

• Reibrührschweißen (FSW): FSW nutzt moderne Festkörperschweißtechnologie, um eine extrudierte oder bearbeitete Basis mit einer Deckplatte zu verbinden. Es bietet eine außergewöhnlich hohe strukturelle Steifigkeit, perfekte Abdichtung und hohe Oberflächenebenheit. Da die Ausrüstungsinvestitionen und Prozessparameter deutlich höher sind als bei der herkömmlichen mechanischen Bearbeitung, ist FSW ein Premiumprodukt, aber für große, hochfeste Anwendungen unverzichtbar.

• Vakuumlöten: Dies ist das fortschrittlichste – und teuerste – Herstellungsverfahren. In einem sauerstofffreien Vakuumofen wird eine Hartlotlegierung geschmolzen, um komplexe, mehrschichtige interne Strömungskanäle nahtlos zu verbinden. Es kann unterschiedliche Metalle (wie Aluminium und Edelstahl) verbinden und erzeugt keine thermische Spannung. Vakuumlöten ist Anwendungen vorbehalten, die äußerst komplexe, hocheffiziente Mikrokanäle erfordern.

Tabelle 1: Kosten- und Anwendungsmatrix des Herstellungsprozesses

2. Materialauswahl und Multimetallkompatibilität

Die von Ihnen ausgewählten Rohstoffe wirken sich direkt auf die thermodynamische Leistung und das Beschaffungsbudget aus.

• Aluminium vs. Kupfer: Aluminium ist leicht, gut bearbeitbar und kostengünstig und gilt damit als Industriestandard. Reines Kupfer bietet eine weitaus bessere Wärmeleitfähigkeit, ist jedoch deutlich schwerer und die Rohstoffkosten sind viel höher. Darüber hinaus ist Kupfer eine größere Belastung für CNC-Werkzeuge, was die Bearbeitungszeit und die Kosten für Verbrauchsmaterialien erhöht.

• Multi-Material-Integration: Fortschrittliche Produktionsfaktoren für Flüssigkeitskühlung erfordern manchmal die Verwendung mehrerer Metalle – beispielsweise ein leichtes Aluminiumgehäuse mit einem hochleitfähigen Kupferkontaktpad, das direkt unter der Wärmequelle verlötet ist. Während das Vakuumlöten diese unterschiedliche Metallverbindung unterstützt, erhöht die Bewältigung der unterschiedlichen Wärmeausdehnungskoeffizienten (CTE) und des komplexen Lötprozesses sowohl die Rohmaterial- als auch die Verarbeitungskosten erheblich.

3. Anpassung, CNC-Präzision und Oberflächenbehandlungen

Eine Kühlplatte muss perfekt bündig mit der Wärmequelle abschließen, um den thermischen Schnittstellenwiderstand zu minimieren. Der Grad der erforderlichen Präzision hat direkten Einfluss auf die Kosten.

Die Verschärfung der Oberflächenebenheitstoleranz erfordert langsamere und präzisere CNC-Planfräsdurchgänge. Darüber hinaus ist blankes Metall selten für raue Industrie- oder Flüssigkeitsumgebungen geeignet. Individuelle Oberflächenbehandlungen sind unvermeidbare Kostensteigerungen:

• Standard- und Harteloxierung: Verbessert die Haltbarkeit der Oberfläche und sorgt für eine grundlegende elektrische Isolierung.

• Vernickelung: Entscheidend für die Verhinderung galvanischer Korrosion, insbesondere wenn der interne Kühlmittelkreislauf andere Metalle enthält (wie ein Kupferkühler in einem Kühlplattenkreislauf aus Aluminium).

• Elektrophoretische Abscheidung (E-Beschichtung): Bietet robuste, gleichmäßige Korrosionsbeständigkeit für komplexe Außengeometrien.

4. Qualitätsprüfungs- und Compliance-Kosten

Bei der geschäftskritischen Flüssigkeitskühlung ist ein Leck katastrophal. Qualitätssicherung ist kein optionaler Zusatz; Es handelt sich um eine grundlegende Kostenstelle, die im Preis hochwertiger Kühlplatten verankert ist.

Um die Zuverlässigkeit zu gewährleisten, muss jedes einzelne Produkt vor dem Versand Je nach Branche verursacht die Compliance-Dokumentation einen erheblichen Verwaltungs- und Testaufwand. Die Bereitstellung von Erstmusterinspektionsberichten (FAI), der Dokumentation des Produktionsteilgenehmigungsprozesses (PPAP) für Automobilkunden, der RoHS-Konformität und der zertifizierten Rückverfolgung von Rohstoffen erfordert ein spezielles QS-Ingenieurteam, das sich direkt im endgültigen Stückpreis widerspiegelt. einer 100-prozentigen Dichtheits- und Druckprüfung unterzogen werden .

5. F&E-Vorlaufzeiten und Produktionszyklen

Zeit ist Geld, insbesondere in schnellen Produktentwicklungszyklen. Die Geschwindigkeit, mit der ein Hersteller von einer CAD-Datei zu einem physischen Teil übergehen kann, ist ein versteckter Kostenfaktor.

Ein optimierter Entwicklungs- und Fertigungspartner kann Ihre Markteinführungszeit erheblich verkürzen. Zum Vergleich: Kingkas standardmäßiger Entwicklungszyklus für kundenspezifische Muster beträgt normalerweise 15 Tage , während die Massenproduktionszyklen 25 bis 30 Tage dauern . Wenn Ihr Projekt dringend ist, kann der Einsatz fortschrittlicher, werkzeugloser Rapid Prototyping (z. B. direkte CNC-Bearbeitung einer zweiteiligen verschraubten Platte zur ersten thermischen Validierung) im Vergleich zur Bestellung einer FSW-Extrusionsdüse wochenlanges Warten ersparen.

6. Branchenspezifische Kostentreiber (Fallstudien)

Verschiedene Branchen priorisieren unterschiedliche Leistungsmetriken, die ihre Kosten für kundenspezifische Kühlplattendesigns auf einzigartige Weise beeinflussen .

• Hochleistungs-Industrieelektronik (IGBT-Kühlung): Moderne IGBT-Module erzeugen einen massiven lokalen Wärmefluss im Bereich von 400 W bis über 900 W. Um Verbindungsfehler zu verhindern, erfordern diese Systeme hochpräzise FSW- oder vakuumgelötete Kühlplatten mit dichten Innenrippen, die direkt unter der Matrize positioniert sind, was die Bearbeitungskomplexität erhöht.

• Elektromobilität (E-Mobilität): Kühlplatten für Elektrofahrzeugbatterien müssen eine große Oberfläche mit extrem geringem Gewicht in Einklang bringen. Um dies zu erreichen, ist eine komplexe Dünnwandbearbeitung und FSW erforderlich, um sicherzustellen, dass die Platte leicht genug ist, um die Reichweite des Fahrzeugs zu bewahren und gleichzeitig strukturell stabil gegen Straßenvibrationen zu bleiben.

• Medizinische Geräte (CT und MRT): Kühlsysteme für die medizinische Bildgebung erfordern absolute Zuverlässigkeit. Diese „Nulltoleranz“ gegenüber Fehlern bedeutet, dass die Kosten stark durch umfassende Qualitätskontrollen, redundante Dichtheitsprüfungen und Zertifizierungen medizinischer Materialien bestimmt werden.

• Cloud-Server und Rechenzentren: Direkte Flüssigkeitskühlung (DLC) für CPUs und GPUs muss komplexe Strömungskanäle innerhalb der extrem engen Grenzen eines 1U- oder 2U-Server-Blades integrieren. Der zentrale Kostenfaktor ist hier die Raumnutzung – die Konstruktion hochkomplexer Mikrokanäle durch Vakuumlöten, um die Wärmeableitung in einem stark begrenzten Volumen zu maximieren.

7. Bewertung der wahren Kosten: Preis pro Einheit vs. Kosten pro Watt

Lassen Sie sich bei der Bewertung eines Herstellers von Flüssigkeitskühlplatten nicht vom reinen Stückpreis über den Gesamtwert des Systems blenden. Ein billigeres, schlecht bearbeitetes Rohr-in-Platte-Design könnte Ihnen im Voraus 50 US-Dollar einsparen, könnte aber dazu führen, dass ein Prozessor für 2.000 US-Dollar drosselt oder ganz ausfällt. Da die Flüssigkeitskühlung vier- bis fünfmal effizienter ist als die Luftkühlung, erzielen Investitionen in komplexe Fertigungsprozesse wie FSW oder Vakuumlöten häufig die niedrigsten Kosten pro verbrauchtem Watt .

Sind Sie bereit, Ihr Budget für das Wärmemanagement zu optimieren?

Unser Ingenieurteam ist bereit, Ihre genauen thermischen Belastungen, räumlichen Einschränkungen und Produktionsmengen zu überprüfen, um den kostengünstigsten Herstellungsprozess für Ihre Anwendung zu empfehlen. Kontaktieren Sie Kingka noch heute, um eine maßgeschneiderte DFM-Bewertung (Design for Manufacturing) für Kühlplatten und ein Angebot für die schnelle Prototypenerstellung zu erhalten.

Häufig gestellte Fragen (FAQs)

1. Warum ist Vakuumlöten so viel teurer als die Rohr-in-Platte-Herstellung?

Vakuumlöten erfordert hochspezialisierte, energieintensive Vakuumöfen, präzise Innenwerkzeuge (wie gestanzte Mikrorippen) und teure Hartlotlegierungen. Es ermöglicht jedoch unglaublich dichte 3D-Strömungskanäle, die mit Rohr-in-Platte-Konstruktionen physikalisch nicht erreichbar sind.

2. Erhöht die Angabe einer engeren Oberflächenebenheit die Kosten erheblich?

Ja. Das Erreichen einer extrem engen Oberflächenebenheit (z. B. 0,02 mm pro 100 mm) erfordert langsamere CNC-Bearbeitungsvorschübe, mehrere Endbearbeitungsdurchgänge und strenge CMM-Inspektionen (Koordinatenmessmaschine), was allesamt die Maschinenzeit und die Arbeitskosten erhöht.

3. Warum erfordern Kühlplatten für Elektrofahrzeugbatterien das Reibrührschweißen (FSW)?

EV-Kühlplatten sind typischerweise sehr groß und sehr dünn, um Gewicht zu sparen. FSW sorgt für eine durchgehende, äußerst steife und perfekt abgedichtete Verbindung über große Flächen, ohne dass sich das dünne Aluminium verzieht, was mit herkömmlichem Schweißen nur schwer zu erreichen ist.

4. Sind Kupferkühlplatten immer besser als Aluminium?

Thermisch ja. Allerdings ist Kupfer schwerer, weitaus teurer und schwieriger zu bearbeiten. Normalerweise wird Aluminium bevorzugt, es sei denn, der Wärmefluss ist so konzentriert, dass der überlegene Ausbreitungswiderstand von Kupfer unbedingt erforderlich ist.

5. Was ist die typische Vorlaufzeit für einen kundenspezifischen Flüssigkühlplatten-Prototyp?

Für einen erfahrenen Hersteller dauert ein individueller Rapid Prototype in der Regel etwa 15 Tage von der Entwurfsgenehmigung bis zur physischen Lieferung, sodass Ingenieure ihre thermischen Simulationen schnell validieren können.

6. Warum wird eine Vernickelung für Aluminium-Kühlplatten empfohlen?

Wenn der Kühlkreislauf Ihrer Anlage Kupferrohre oder Messingarmaturen verwendet, kann die Aluminium-Kühlplatte als Anode fungieren und galvanische Korrosion erleiden. Durch die Vernickelung der inneren Kanäle der Aluminiumplatte wird diese zerstörerische chemische Reaktion verhindert.

7. Wie garantieren Hersteller, dass eine Kühlplatte nicht ausläuft?

Seriöse Hersteller berücksichtigen in ihren Kosten ein 100-prozentiges Leck- und Druckprüfprotokoll. Dies erfordert normalerweise das Eintauchen der unter Druck stehenden Platte in Wasser oder den Einsatz hochempfindlicher Helium-Leckdetektoren, um sicherzustellen, dass die Schweiß- oder Lötverbindungen keine Porosität aufweisen.
