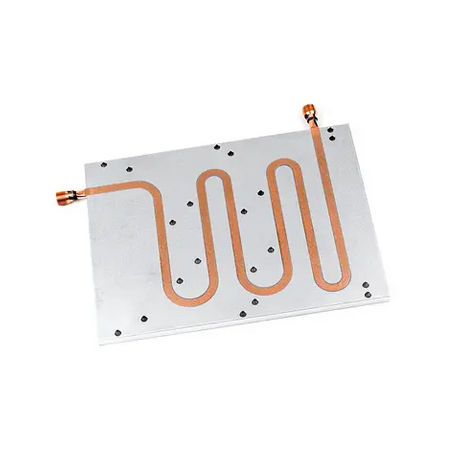

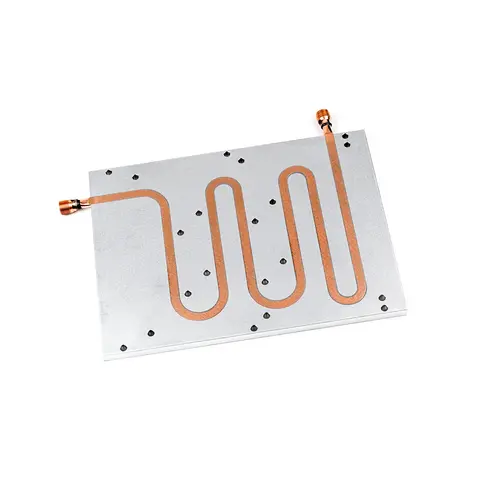

Flüssigkeitskühlplatte aus Edelstahl oder Aluminium: Wofür sollten Sie sich entscheiden?

Bei der Entwicklung moderner Hochleistungselektroniksysteme ist der Übergang zur Flüssigkeitskühlung oft eher eine Notwendigkeit als eine Wahl. Da die Leistungsdichten in Elektrofahrzeugen, Rechenzentren und der industriellen Automatisierung zunehmen, kann die Luftkühlung einfach nicht mithalten. Die Entscheidung für den Einsatz einer Flüssigkühlplatte ist jedoch nur der erste Schritt. Die nächste und wohl wichtigste technische Entscheidung ist die Materialauswahl.

Bei der Konfiguration eines kundenspezifischen Wärmemanagementsystems geraten Ingenieurteams häufig in eine Debatte: Flüssige Kühlplatte aus Aluminium oder Edelstahl . Während es verlockend ist, diese Entscheidung ausschließlich auf der Grundlage der Stückkosten oder der reinen Wärmeleitfähigkeit zu treffen, ist die Realität der Hochleistungstechnik viel komplexer.

Die Wahl des richtigen Grundmetalls bestimmt die allgemeine Zuverlässigkeit, strukturelle Integrität und den langfristigen Wartungszyklus Ihres gesamten Systems. Es gibt kein allgemein „perfektes“ Material; Die beste Wahl hängt ganz von Ihrer spezifischen thermischen Belastung, Betriebsumgebung, Kühlmittelart und mechanischen Einschränkungen ab. Dieser Leitfaden führt Sie durch den logischen Ablauf der Materialauswahl und hilft Ihnen, die genauen Kompromisse zwischen diesen beiden dominanten Metallen zu verstehen, damit Sie Ihre Ausrüstung vor thermischen und strukturellen Ausfällen schützen können.

1. Warum ist die Materialauswahl die Grundlage für die Systemzuverlässigkeit?

Wenn B2B-Beschaffungsteams und Hardware-Architekten sich an einen Hersteller von kundenspezifischen Flüssigkühlplatten wenden , ist ihr Hauptanliegen selten nur „Welches Material ist billiger?“. Stattdessen lautet die grundlegende Frage, die ihre Anfrage antreibt: „Welches Material sorgt dafür, dass mein System im nächsten Jahrzehnt zuverlässig läuft?“

Das von Ihnen gewählte Material fungiert als physikalische Grenze zwischen einem empfindlichen elektronischen Hochspannungsbauteil und einem zirkulierenden flüssigen Kühlmittel. Wenn diese Grenze versagt, sind die Ergebnisse katastrophal. Die Auswahl des falschen Materials für Ihre spezifische Anwendung kann mehrere kritische Systemrisiken mit sich bringen:

• Thermischer Engpass: Wenn das Material die Wärme nicht schnell genug übertragen kann, kommt es zu einer Überhitzung und Drosselung der elektronischen Komponenten, wodurch die Leistung beeinträchtigt wird.

• Galvanische Korrosion: Wenn das Metall der Kühlplatte schlecht mit dem gewählten Kühlmittel (oder anderen Metallen im Kühlkreislauf) reagiert, korrodiert es von innen nach außen, was zu Verstopfungen und Undichtigkeiten führt.

• Mechanische Ermüdung: Wenn das Material dem internen Flüssigkeitsdruck des Systems oder den Umgebungsvibrationen nicht standhalten kann, kommt es irgendwann zu Rissen in den Strukturverbindungen.

Daher erfordert die Bewertung einer flüssigen Kühlplatte für das Wärmemanagement eine ganzheitliche Sicht auf die Lebenszykluskosten, Haltbarkeitsanforderungen und thermischen Ziele des Systems.

2. Was sind die thermischen und strukturellen Vorteile einer Aluminium-Flüssigkeitskühlplatte?

Für die überwiegende Mehrheit der gewerblichen und industriellen Anwendungen ist die Aluminium-Flüssigkeitskühlplatte der unbestrittene Industriestandard. Seine weite Verbreitung beruht auf einer einzigartigen Kombination aus thermodynamischen und physikalischen Eigenschaften, die unglaublich schwer zu übertreffen sind.

Bessere thermische Leistung

Die Hauptaufgabe einer Kühlplatte ist die schnelle Wärmeableitung. Aluminium verfügt über eine hervorragende Wärmeleitfähigkeit (typischerweise etwa 160 bis 200 W/m·K, abhängig von der jeweiligen Legierung). Dadurch kann die Wärme schnell von konzentrierten Hotspots abgeleitet und in die zirkulierende Flüssigkeit übertragen werden. Diese schnelle Wärmeausbreitung macht sie zu einer idealen Kühlplatte für die Leistungselektronik , insbesondere für IGBT-Module, Motorsteuerungen und Wechselrichter für Elektrofahrzeuge, bei denen es häufig zu plötzlichen Hitzespitzen kommt.

Leichtes Design

Das Gewicht ist bei vielen modernen Ingenieurprojekten ein entscheidender Faktor. Aluminium wiegt etwa ein Drittel des Gewichts von Edelstahl. Bei Anwendungen wie Batteriepaketen für Elektrofahrzeuge (EV), Luft- und Raumfahrtelektronik und tragbaren Hochleistungsgeräten führt die Minimierung des Gewichts des Kühlsystems direkt zu einer besseren Gesamteffizienz des Produkts und einer größeren Reichweite.

Fertigungsflexibilität

Aluminium ist gut bearbeitbar. Dies bedeutet, dass Ingenieure unglaublich komplexe interne Strömungskanäle, Mikrorippenstrukturen und kundenspezifische Anschlüsse entwerfen können, ohne dass übermäßige Bearbeitungskosten anfallen. Es ist hochkompatibel mit fortschrittlicher CNC-Bearbeitung und Vakuumlöten und ermöglicht so die schnelle Entwicklung hochoptimierter, kundenspezifischer Flüssigkeitswege.

Fallstudie: Kühlung von IGBT-Leistungsmodulen

Ein Hersteller industrieller Wechselrichter hatte Probleme mit der Überhitzung seiner IGBT-Module bei kontinuierlichem Hochlastbetrieb. Sie erforderten eine schnelle Wärmeableitung, ohne den Schaltschrank übermäßig zu belasten. Durch den Einsatz einer maßgeschneiderten vakuumgelöteten Aluminium-Kühlplatte konnten sie die internen Strömungskanäle direkt unter den heißesten Zonen der IGBTs optimieren. Die hohe Wärmeleitfähigkeit von Aluminium sorgte für eine schnelle Wärmeübertragung, stabilisierte das System und reduzierte das Gesamtgewicht der Wechselrichtereinheit.

3. Wann ist eine Flüssigkeitskühlplatte aus Edelstahl unverzichtbar?

Wenn Aluminium so leitfähig und leicht ist, warum sollte sich ein Ingenieur dann für Edelstahl entscheiden? Edelstahl hat eine deutlich geringere Wärmeleitfähigkeit (ca. 15 bis 20 W/m·K) und ist daher weniger effizient bei der Wärmeverteilung. Eine jedoch Flüssigkeitskühlplatte aus Edelstahl ist unbedingt erforderlich, wenn das Überleben in der Umwelt die reine thermodynamische Geschwindigkeit überwiegt.

Ausgezeichnete Korrosionsbeständigkeit

In bestimmten Branchen können Standardkühlmittel (z. B. Glykol-Wasser-Gemische mit Inhibitoren) nicht verwendet werden. Beispielsweise erfordern einige medizinische Geräte, Lasersysteme und Hochspannungsanwendungen aufgrund seiner geringen elektrischen Leitfähigkeit entionisiertes (DI) Wasser. DI-Wasser ist äußerst aggressiv und entfernt schnell Ionen aus Aluminium, was zu schwerer Korrosion führt. Edelstahl ist von Natur aus resistent gegen diesen chemischen Angriff, was ihn zu einer äußerst zuverlässigen, korrosionsbeständigen Flüssigkeitskühlplatte macht.

Höhere mechanische Festigkeit

Edelstahl besitzt im Vergleich zu Aluminium eine höhere Zugfestigkeit und Härte. In schweren Industrieumgebungen, in denen das Kühlsystem unter extrem hohen internen Flüssigkeitsdrücken betrieben werden muss oder in denen die äußere Umgebung starken physischen Stößen, starken Vibrationen oder der Einwirkung ätzender Chemikalien ausgesetzt ist, kann sich Aluminium verziehen oder versagen. Edelstahl bietet die nötige strukturelle Stabilität, um diesen rauen Bedingungen standzuhalten.

Fallstudie: Hochzuverlässige Industriesysteme

Eine Industrieanlage benötigte ein Kühlsystem für eine spezielle Flüssigkeitsverarbeitungseinheit, die in einer stark korrosiven Umgebung mit hoher Luftfeuchtigkeit betrieben wird. Das System nutzte auch Hochdruck-Kühlmittelleitungen. Aluminiumplatten versagten aufgrund von Umwelteinflüssen und Druckbelastung. Der Übergang zu einer Edelstahl-Kühlplatte löste sofort die Haltbarkeitsprobleme und sorgte für eine äußerst zuverlässige, auslaufsichere Dichtung, die Wartungsrisiken und Geräteausfallzeiten erheblich reduzierte.

4. Wie vergleichen sich diese Materialien in Hochleistungsumgebungen?

Um eine fundierte Entscheidung zu treffen, müssen Ingenieurteams diese Materialien nebeneinander bewerten. Der folgende Materialvergleich der Flüssigkeitskühlplatte verdeutlicht die deutlichen betrieblichen Unterschiede zwischen den beiden Optionen.

5. Wie wirkt sich der Vakuumlötprozess auf Ihre Materialwahl aus?

Unabhängig davon, ob Sie sich für Aluminium oder Edelstahl entscheiden, müssen die physikalischen Komponenten sicher miteinander verbunden sein, um die internen Flüssigkeitskanäle zu bilden. Hier wird die Materialauswahl für vakuumgelötete Flüssigkühlplatten zu einem hochspezialisierten Bereich.

Eine vakuumgelötete Kühlplatte wird hergestellt, indem die vorbearbeiteten Metallschichten in einen sauerstofffreien Hochtemperatur-Vakuumofen gelegt werden. Ein Füllmetall schmilzt und verbindet die Platten durch Kapillarwirkung miteinander, wodurch eine nahtlose, dichte Verbindung entsteht.

Allerdings unterscheidet sich der Lötprozess je nach Material drastisch. Aluminium schmilzt bei einer viel niedrigeren Temperatur als Edelstahl und erfordert hochspezifische Hartlote und eine strenge thermische Kontrolle, um zu verhindern, dass sich das Grundmetall im Ofen verformt. Edelstahl erfordert unterschiedliche Fülllegierungen (häufig auf Nickel- oder Kupferbasis) und viel höhere Löttemperaturen.

Das Verständnis des Wärmeausdehnungskoeffizienten und der metallurgischen Eigenschaften dieser Materialien ist für die Herstellung einer starken Verbindung von entscheidender Bedeutung. Ein Premiumhersteller wie Kingka nutzt fortschrittliche Vakuumlöttechnologie, um sicherzustellen, dass das Endprodukt unabhängig davon, ob mit Aluminium oder Edelstahl gearbeitet wird, eine zuverlässige, flussmittelfreie Verbindung aufweist, die bei langfristigen Temperaturwechseln nicht reißt oder ausläuft ( kingkatech.com ).

6. Wie kann die technische Unterstützung kostspielige Materialinkongruenzen verhindern?

Bei so vielen Variablen – thermischer Widerstand, Flüssigkeitsverträglichkeit, Druckstufen und Lötmetallurgie – kann die Auswahl des richtigen Materials entmutigend sein. Falsche Schätzungen führen dazu, dass Prototypen versagen, was zu unzureichender Wärmeableitung, interner Korrosion und teuren Neuentwicklungszyklen führt.

Aus diesem Grund benötigen B2B-Kunden mehr als nur eine Fertigungswerkstatt; Sie benötigen einen Partner, der in der Lage ist, eine komplette Hochleistungs-Flüssigkeitskühlungslösung zu liefern . Der wichtigste Schritt im Beschaffungsprozess ist die technische Bewertung, die vor Produktionsbeginn erfolgt.

Ein kompetenter Hersteller prüft Ihre spezifischen Projektanforderungen und bietet umfassende technische Unterstützung. Dazu gehört:

• Bewerten Sie Ihre gesamte Wärmelast und räumliche Einschränkungen.

• Analysieren Sie die chemischen Eigenschaften des von Ihnen gewählten Kühlmittels, um galvanische Korrosion zu verhindern.

• Mithilfe von Computational Fluid Dynamics (CFD) und Finite-Elemente-Analyse (FEA) simulieren Sie, wie sich eine Aluminium- oder Edelstahlkonstruktion unter Druck verhält.

• Entwerfen maßgeschneiderter Kühlkanäle, die die Wärmeübertragung maximieren, selbst wenn Materialien mit geringerer Leitfähigkeit wie Edelstahl verwendet werden.

Durch die Inanspruchnahme fachkundiger technischer Unterstützung im Vorfeld reduzieren Sie die Trial-and-Error-Kosten Ihres Projekts drastisch und stellen sicher, dass das von Ihnen ausgewählte Material perfekt zum Lebenszyklus und den Leistungszielen Ihres Systems passt.

Abschluss

Bei der Debatte zwischen einer Flüssigkühlplatte aus Aluminium und Edelstahl geht es nicht darum, ob ein Material dem anderen grundsätzlich überlegen ist. Aluminium steht für hohe Wärmeleitfähigkeit und leichtes Design und ist daher die Lösung der Wahl für hochdichte Leistungselektronik, Elektrofahrzeuge und Server. Edelstahl hingegen ist der ultimative Verteidiger gegen aggressive Kühlmittel, extreme Drücke und raue Industrieumgebungen.

Letztendlich bestimmt Ihre Wahl die langfristige Zuverlässigkeit und Sicherheit Ihrer elektronischen Infrastruktur. Indem Sie Ihre Umgebungsbedingungen verstehen und mit einem erfahrenen Hersteller zusammenarbeiten, der in der Lage ist, Präzisions-Vakuumlöten durchzuführen, können Sie ein Wärmemanagementsystem entwickeln, das Ihre Geräte über Jahre hinweg schützt.

Sie sind sich nicht sicher, ob Aluminium oder Edelstahl die richtige Wahl für Ihre Flüssigkeitskühlplatte ist? Die Ingenieure von Kingka können Ihre thermischen Anforderungen bewerten und die am besten geeignete vakuumgelötete Kühllösung empfehlen. Kontaktieren Sie uns noch heute mit Ihren Projektspezifikationen und wir helfen Ihnen beim Aufbau eines zuverlässigen, leistungsstarken Wärmemanagementsystems.

Häufig gestellte Fragen (FAQs)

1. Kann ich normales Leitungswasser in einer Aluminium-Flüssigkeitskühlplatte verwenden?

Nein. Leitungswasser enthält Mineralien und Verunreinigungen, die schnell zu Ablagerungen, Verstopfungen und galvanischer Korrosion im Inneren einer Aluminium-Kühlplatte führen. Sie sollten immer ein spezielles Kühlmittel verwenden, beispielsweise eine Mischung aus destilliertem Wasser und Glykol mit Korrosionsschutzmitteln.

2. Warum wird Edelstahl für entionisiertes (DI) Wasser empfohlen?

Entionisiertem Wasser wurden seine Ionen entzogen, was es zu einem hervorragenden elektrischen Isolator macht (was für bestimmte Laser und medizinische Geräte von entscheidender Bedeutung ist). Da ihm jedoch Ionen fehlen, ist es äußerst aggressiv und zieht Ionen aus den umgebenden Metallen, um ein Gleichgewicht zu erreichen. Aluminium korrodiert schnell, aber Edelstahl kann diesem ionischen Ablösen widerstehen.

3. Ist eine Kühlplatte aus Aluminium immer günstiger als eine aus Edelstahl?

Im Allgemeinen ja. Der Rohstoff Aluminium ist in der Regel günstiger als Edelstahl. Darüber hinaus ist Aluminium viel weicher und lässt sich leichter CNC-bearbeiten, was den Werkzeugverschleiß und die Herstellungszeit erheblich reduziert, was zu niedrigeren Gesamtproduktionskosten führt.

4. Wenn Edelstahl eine schlechte Wärmeleitfähigkeit hat, wie kühlt er dann Hochleistungsgeräte?

Um die geringere Wärmeleitfähigkeit auszugleichen, müssen Ingenieure das Innendesign einer Edelstahl-Kühlplatte optimieren. Dabei werden in der Regel sehr dünne Wände zwischen der Wärmequelle und dem Kühlmittel hergestellt und hochturbulente, dichte interne Strömungskanäle geschaffen, um die Oberfläche für den Wärmeaustausch zu maximieren.

5. Was ist galvanische Korrosion in Flüssigkeitskühlsystemen?

Galvanische Korrosion tritt auf, wenn zwei unterschiedliche Metalle (wie Kupfer und Aluminium) im selben Kühlkreislauf vorhanden sind und durch eine elektrisch leitende Flüssigkeit (das Kühlmittel) verbunden sind. Ein Metall fungiert als Anode und korrodiert. Um das richtige Kühlplattenmaterial auszuwählen, muss sichergestellt werden, dass es mit den Heizkörpern, Anschlüssen und Kühlmitteln im Rest des Kreislaufs kompatibel ist.

6. Wird das Metall durch das Vakuumlöten geschwächt?

Nein, wenn es richtig durchgeführt wird, erzeugt das Vakuumlöten eine unglaublich starke Verbindung, ohne das Grundmetall zu schwächen. Da der Prozess die gesamte Baugruppe im Vakuum gleichmäßig erwärmt, vermeidet er die lokale Hitzespannung und Verformung, die typischerweise mit herkömmlichen Punktschweißverfahren einhergeht, was zu einer strukturell stabilen, auslaufsicheren Platte führt.
