Warum sollten Sie sich für Vakuumlöten für die Herstellung flüssiger Kühlplatten entscheiden?

Da die Leistungsdichten in der modernen Elektronik immer weiter steigen, wechseln Ingenieurteams schnell von der herkömmlichen Luftkühlung zu fortschrittlichen Flüssigkeitskühlsystemen. Ob es darum geht, die Wärme eines hochdichten KI-Servers zu verwalten, ein industrielles IGBT-Leistungsmodul zu stabilisieren oder die Sicherheit eines Batteriesatzes für Elektrofahrzeuge (EV) aufrechtzuerhalten, Flüssigkeitskühlung ist kein Luxus mehr, sondern eine Systemanforderung.

Das Einbringen von Flüssigkeit in eine elektronische Hochspannungsumgebung bringt jedoch eine entscheidende technische Sorge mit sich: Was passiert, wenn das System ausfällt? Eine schlecht gefertigte Kühlplatte kann zu ungleichmäßiger Kühlung, thermischer Drosselung oder, was noch schlimmer ist, zu katastrophalen Kühlmittellecks führen. Um diese Risiken zu mindern, verlassen sich Branchenführer zunehmend auf einen speziellen Herstellungsprozess für flüssige Kühlplatten, um eine langfristige Systemstabilität sicherzustellen.

Bei der Wahl einer vakuumgelöteten Flüssigkeitskühlplatte geht es nicht nur darum, eine fortschrittliche Fertigungstechnik anzuwenden; Es handelt sich um eine strategische Entscheidung, der strukturellen Integrität Priorität einzuräumen, Mikrolecks zu verhindern und die thermische Effizienz zu maximieren. Dieser Artikel führt Sie durch die fortlaufende Logik, warum Vakuumlöten zum Standard für Hochleistungs-Wärmemanagement geworden ist, wie es zentrale strukturelle Herausforderungen löst und worauf Sie bei einer Partnerschaft mit einem OEM-Hersteller von Flüssigkeitskühlplatten achten sollten.

1. Was treibt den Bedarf an fortschrittlicher Fertigung in der Flüssigkeitskühlung an?

Um den Wert des Vakuumlötens zu verstehen , müssen wir uns zunächst mit den harten Realitäten des Hochleistungs-Wärmemanagements befassen. Eine Hochleistungs-Flüssigkeitskühlplatte funktioniert nicht in einer statischen Umgebung. Im Laufe seines Lebenszyklus ist es ständigen physikalischen und thermischen Belastungen ausgesetzt.

Während elektronische Komponenten zwischen Volllast- und Ruhezustand wechseln, unterliegt die Kühlplatte ständigen Temperaturschwankungen. Dies führt zu einer kontinuierlichen thermischen Ausdehnung und Kontraktion. Gleichzeitig müssen die internen Kühlkanäle den schwankenden Flüssigkeitsdrücken der Systempumpen standhalten.

Wenn Kühlplatten mithilfe herkömmlicher mechanischer Montage (z. B. Gummi-O-Ringe und -Schrauben) oder örtlicher Oberflächenschweißung hergestellt werden, zielen diese Spannungen auf die schwächsten Punkte ab – die Verbindungen. Im Laufe der Zeit können sich mechanisch versiegelte Platten durch thermische Ermüdung verziehen, und bei herkömmlichen Schweißnähten können sich mikroskopisch kleine Risse bilden. Für Entwicklungs- und Beschaffungsteams ist die primäre Frage nicht nur „Wird das Gerät heute gekühlt?“, sondern vielmehr: „Wird es auch nach fünf Jahren Dauerbetrieb dicht und effektiv bleiben?“ Dieser dringende Bedarf an langfristiger Zuverlässigkeit treibt die Branche zu robusteren Verbindungsmethoden.

2. Wie löst Vakuumlöten zentrale Probleme der strukturellen Integrität?

Wenn sich mechanische Dichtungen und lokale Schweißnähte für Umgebungen mit hoher Belastung als unzureichend erweisen, greifen Ingenieure auf ein Verfahren zurück, das einzelne Metallteile auf molekularer Ebene vereint.

Beim Vakuumlöten werden präzisionsgefertigte Metallplatten (typischerweise Aluminium) in einen hochkontrollierten Vakuumofen gelegt. Zwischen den Schichten befindet sich eine dünne Schicht Hartlot. Während der Ofen auf eine bestimmte Temperatur erhitzt wird – hoch genug, um den Füllstoff zu schmelzen, aber unter dem Schmelzpunkt des Grundmetalls – verflüssigt sich der Füllstoff. Durch die Kapillarwirkung fließt dieses geschmolzene Metall in jeden mikroskopisch kleinen Spalt zwischen den Passflächen.

Da die gesamte Baugruppe in einer Vakuumumgebung gleichmäßig erhitzt wird, ist die resultierende Verbindung gleichmäßig über die gesamte Oberfläche der Platte und nicht nur entlang der Außenkanten. Dadurch wird das Vorhandensein von Oxidation, Lufteinschlüssen und Porosität, die beim herkömmlichen Schweißen auftreten, drastisch reduziert. Das Ergebnis ist eine einheitliche Kühlplatte aus gelötetem Aluminium, die starken Druckschwankungen und Temperaturwechseln standhält, ohne ihre strukturelle Integrität zu beeinträchtigen.

3. Warum ist ein flussmittelfreies Verfahren für die Leckageprävention von entscheidender Bedeutung?

Die Sicherung der mechanischen Struktur ist nur die halbe Miete; Ebenso wichtig ist die Erhaltung der Gesundheit der inneren Flüssigkeitskanäle.

Bei vielen Standardlötprozessen wird ein chemisches Mittel namens „Flussmittel“ verwendet, um Oberflächenoxide zu entfernen und das Fließen des Schweißzusatzmetalls zu unterstützen. Das Flussmittel ist zwar wirksam, hinterlässt jedoch chemische Rückstände. Wenn diese Rückstände in den komplizierten Innenkanälen einer Kühlplatte eingeschlossen bleiben, können sie das Grundmetall im Laufe der Zeit langsam korrodieren. Darüber hinaus können lose Rückstände abblättern und Mikrokanäle verstopfen, was zu Druckspitzen führt, die schließlich zu einem Leck führen können.

Das Vakuumlötverfahren eliminiert diese versteckte Gefahr. Da die Verbindung in einer sauerstofffreien Vakuumkammer erfolgt, kann es nicht zu Oxidation kommen. Daher ist kein chemisches Flussmittel erforderlich. Diese „flussmittelfreie Verbindung“ stellt sicher, dass die internen Kanäle außergewöhnlich sauber und frei von korrosiven Verunreinigungen bleiben. Durch die Beseitigung der Grundursachen für innere Korrosion und Verstopfungen fungiert eine vakuumgelötete Baugruppe von Natur aus als äußerst zuverlässige, auslaufsichere Flüssigkeitskühlplatte.

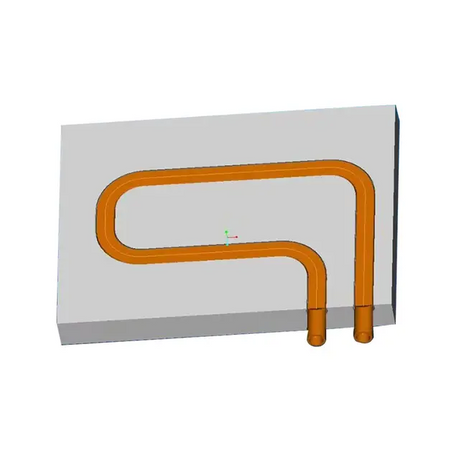

4. Wie ermöglicht dieser Prozess komplexe interne Kanaldesigns?

Sobald die Struktur- und Leckageprobleme gelöst sind, können sich die Ingenieurteams auf die Optimierung der thermischen Effizienz konzentrieren. Die wahre Kühlleistung einer kundenspezifischen Flüssigkeitskühlplatte liegt in ihrer inneren Geometrie.

Hochleistungsgeräte erzeugen selten gleichmäßig Wärme; Sie erzeugen intensive, lokalisierte Hotspots. Um einen Hotspot effektiv zu bewältigen, muss die Kühlflüssigkeit mithilfe komplexer, gewundener Strömungspfade oder hochdichter Mikrorippenstrukturen direkt über den Bereich geleitet werden.

Herkömmliche Fertigungsmethoden haben Schwierigkeiten, diese komplizierten Innengeometrien zu erstellen, insbesondere wenn die Werkzeugwege eingeschränkt sind. Da beim Vakuumlöten jedoch die Kapillarwirkung genutzt wird, um flache, vorbearbeitete Schichten miteinander zu verbinden, haben Designer große Freiheiten. Sie können asymmetrische Kanäle, Mehrfacheinlass-/Auslassstrukturen und gezielte Wärmeverteilungszonen innerhalb der Platte konstruieren, bevor diese versiegelt wird.

Durch die Reduzierung des Kontaktwärmewiderstands und die Optimierung der Flüssigkeitsverteilung stellt diese Fertigungsmöglichkeit sicher, dass die Wärmemanagement-Kühlplatte die Wärme aktiv von kritischen Bereichen wegleitet und nicht nur als passiver Metallblock fungiert.

Tabelle: Vergleich der Herstellungsmethoden für flüssige Kühlplatten

5. Was sind die realen Auswirkungen auf Hochleistungssysteme?

Die theoretischen Vorteile des Vakuumlötens führen direkt zu messbarer Zuverlässigkeit im Feld. B2B-Käufer kaufen keine Herstellungsprozesse; Sie kaufen einen stabilen Betrieb für ihre Endprodukte.

Fall 1: Optimierung der industriellen Leistungselektronik

Bei einem Hersteller industrieller Stromumwandlungssysteme kam es während des Hochlastbetriebs zu Temperaturschwankungen in seinen IGBT-Modulen. Herkömmliche Kühlmethoden führten zur Bildung lokaler Hotspots, was zu einer instabilen Leistung führte. Durch die Zusammenarbeit mit einem Anbieter von Flüssigkeitskühlungslösungen zur Implementierung einer maßgeschneiderten vakuumgelöteten Kühlplatte konnten sie die internen Flüssigkeitsverteilungswege neu gestalten. Das neue Design zielte effizient auf die Hotspots ab, verbesserte den Wärmeaustausch und stabilisierte die Kerntemperatur und sicherte so die langfristige Betriebslebensdauer des Systems.

Fall 2: Aufrüstung von KI-Server-Racks mit hoher Dichte

Im Bereich High-Performance Computing (HPC) und Rechenzentren nimmt die Rechendichte exponentiell zu. Die herkömmliche Luftkühlung ist physikalisch nicht in der Lage, die Wärmeabgabe moderner KI-Beschleuniger in solch kompakten Räumen zu bewältigen. Durch die Verwendung einer vakuumgelöteten Kühlplatte können Hardwarearchitekten hocheffiziente Flüssigkeitskühlstrukturen mit hohem Durchfluss direkt auf den Prozessoren anbringen. Die flussmittelfreie, nahtlose Abdichtung gibt Rechenzentrumsbetreibern die Gewissheit, dass die Flüssigkeitsführung nicht ausläuft und Millionen von Dollar an elektronischer Infrastruktur beschädigt.

6. Wie kann technische Unterstützung Ihr Beschaffungsrisiko senken?

Es ist wichtig, den Wert des Vakuumlötens zu verstehen, aber die Umsetzung eines Entwurfs vom Konzept bis zur Massenproduktion birgt Risiken. Einkaufsmanager und leitende Ingenieure haben die gleiche Sorge: „Kann der Lieferant unser thermisches Design tatsächlich in ein zuverlässiges, wiederholbares Produkt umsetzen?“

Die Wahl des richtigen Partners bedeutet, über die grundlegenden Bearbeitungsmöglichkeiten hinauszuschauen. Sie benötigen einen Lieferanten, der eine umfassende technische Validierung bietet. Kingka, ein führender OEM-Hersteller von Flüssigkühlplatten, schließt die Lücke zwischen theoretischem Design und physikalischer Realität durch eine gründliche Vorabanalyse:

• CFD-Simulation (Computational Fluid Dynamics): Bevor Metall geschnitten wird, simulieren Ingenieure den Flüssigkeitsfluss, um sicherzustellen, dass die Druckverluste innerhalb akzeptabler Grenzen liegen und dass das Kühlmittel die erforderlichen Zonen erreicht.

• FEA (Finite-Elemente-Analyse): Die Strukturanalyse bestätigt, dass die Platte der erwarteten Wärmeausdehnung und dem Flüssigkeitsdruck standhält, ohne sich zu verformen.

• Prototypenvalidierung zur Massenproduktion: Die Umwandlung eines erfolgreichen Prototyps in einen stabilen, wiederholbaren Massenproduktionslauf erfordert eine strenge Qualitätskontrolle und einen äußerst konsistenten Ofenbetrieb.

Durch die digitale Validierung des Entwurfs und das gründliche Testen von Prototypen verringert diese technische Unterstützung das Implementierungsrisiko und stellt sicher, dass das Endprodukt genau wie beabsichtigt funktioniert.

7. Ist Vakuumlöten die richtige Investition für Ihre thermische Strategie?

Bei der Bewertung von Flüssigkeitskühlungsoptionen sind die anfänglichen Herstellungskosten nur ein Teil des Puzzles. Die tatsächlichen Kosten eines Wärmemanagementsystems umfassen die versteckten Kosten möglicher Ausfälle: erhöhte Wartung, Systemausfallzeiten, Garantieansprüche und beschädigter Markenruf aufgrund von Kühlmittellecks oder thermischer Drosselung.

Durch Vakuumlöten werden diese versteckten Kosten direkt gemindert. Durch die hervorragende strukturelle Integrität, flussmittelfreie interne Kanäle und die Designfreiheit zur Bewältigung schwerwiegender Hotspots wird die Wahrscheinlichkeit eines Systemausfalls minimiert. Bei Anwendungen, bei denen Zuverlässigkeit nicht verhandelbar ist – von der Luft- und Raumfahrtelektronik über Lasergeräte bis hin zu Batteriesätzen für Elektrofahrzeuge – ist die Investition in eine ausgereifte vakuumgelötete Platte eine Investition in die langfristige Risikominderung.

Sind Sie bereit, Ihr Wärmemanagementsystem zu optimieren?

Ihre Hochleistungselektronik benötigt eine Kühllösung, die Stabilität, Leistung und auslaufsicheren Betrieb gewährleistet. Kingka bietet maßgeschneiderte vakuumgelötete Flüssigkeitskühlplatten, unterstützt durch fortschrittliche CFD/FEA-Engineering-Unterstützung und stabile Massenproduktionsfähigkeiten. Lassen Sie nicht zu, dass thermische Engpässe das Potenzial Ihres Systems einschränken.

[Kontaktieren Sie noch heute das Engineering-Team von Kingka] , um Ihre Zeichnungen einzureichen, eine thermische Analyse anzufordern und herauszufinden, wie eine maßgeschneiderte Flüssigkeitskühlungslösung die Leistung Ihres Produkts sichern kann.

Häufig gestellte Fragen (FAQs)

1. Welche Materialien werden am häufigsten für vakuumgelötete Kühlplatten verwendet?

Aluminium ist aufgrund seiner hervorragenden Balance aus Wärmeleitfähigkeit, geringem Gewicht und Kosteneffizienz das am häufigsten verwendete Material. Kupfer wird auch für Anwendungen verwendet, die eine noch höhere Wärmeleitfähigkeit erfordern, obwohl es schwerer und teurer ist.

2. Wie wirkt sich Vakuumlöten auf den Druckabfall in einem Flüssigkeitskühlsystem aus?

Da das Vakuumlöten hochgradig individuelle und glatte interne Kanaldesigns ermöglicht, können Ingenieure die Flüssigkeitswege optimieren, um unnötige Turbulenzen zu reduzieren. Dies trägt dazu bei, einen geringeren Druckabfall aufrechtzuerhalten, was die Arbeitsbelastung der Flüssigkeitspumpen des Systems verringert.

3. Ist eine vakuumgelötete Flüssigkeitskühlplatte für entionisiertes Wasser geeignet?

Ja. Entionisiertes Wasser ist äußerst empfindlich und kann leicht durch chemische Rückstände verunreinigt werden. Da es sich beim Vakuumlöten um ein flussmittelfreies Verfahren handelt, bleiben keine chemischen Rückstände in der Kühlplatte zurück, wodurch es sehr gut mit entionisierten Wasserkühlkreisläufen kompatibel ist.

4. Wie prüft man eine Kühlplatte, um sicherzustellen, dass sie wirklich dicht ist?

Seriöse Hersteller nutzen strenge Validierungsverfahren, einschließlich Helium-Massenspektrometrie-Lecktests und Hochdruck-Bersttests. Diese Methoden erkennen mikroskopisch kleine Porositäten, die bei standardmäßigen Sichtprüfungen oder einfachen Wassertests übersehen würden.

5. Kann Vakuumlöten mit unterschiedlich großen Kühlplatten verarbeitet werden?

Ja, Vakuumlöten ist hochgradig skalierbar. Damit können kleine, kompakte Kühlplatten für die individuelle CPU-/GPU-Kühlung sowie großformatige Kühlplatten hergestellt werden, die in Wärmemanagementsystemen für Elektrofahrzeugbatterien eingesetzt werden, sofern der Vakuumofen entsprechend dimensioniert ist.
