So beheben Sie die thermische GPU-Drosselung in KI-Servern

Im hochriskanten Umfeld der Infrastruktur für künstliche Intelligenz ist Rechenstabilität die ultimative Währung. Da KI-Rechenzentren riesige Trainingscluster und Hochleistungs-Computing-Knoten (HPC) einsetzen, steigen die Leistungsdichten sprunghaft an. Heutige GPUs haben regelmäßig eine Leistungsaufnahme von über 700 W, wobei Architekturen der nächsten Generation gefährlich nahe an die Schwelle von 1000 W pro Chip heranrücken.

Wenn diese Prozessoren an ihre thermischen Grenzen stoßen, greifen die Selbsterhaltungsmechanismen der Hardware, was zu einem Phänomen führt, das als thermische Drosselung der GPU bekannt ist. Für ein KI-Rechenzentrum ist die Drosselung nicht nur ein Temperaturproblem; Es handelt sich um einen katastrophalen Verlust der Recheneffizienz, der zu längeren Schulungszeiten, Energieverschwendung und einem drastisch verringerten Return on Investment (ROI) führt.

Um maximale Leistung sicherzustellen, müssen Ingenieure das traditionelle Wärmemanagement überdenken. In diesem umfassenden Leitfaden werden die Hauptursachen der thermischen GPU-Drosselung in KI-Servern untersucht und die genauen technischen Strategien beschrieben – von Hochleistungs-Heatpipe-Modulen bis hin zur Direkt-zu-Chip-Flüssigkeitskühlung –, die erforderlich sind, um den Betrieb Ihrer KI-Cluster rund um die Uhr mit maximaler Kapazität aufrechtzuerhalten.

Inhaltsverzeichnis

1. Was genau verursacht die thermische Drosselung der GPU in KI-Clustern?

2. Wie beeinträchtigen lokalisierte Hotspots die Leistung von AI-Servern?

3. Warum ist ein Heatpipe-Wärmemodul für das Hotspot-Management unerlässlich?

4. Wie verändert die Direct-to-Chip-GPU-Flüssigkeitskühlung das Spiel?

5. Was sind die versteckten mechanischen Ursachen der thermischen Drosselung?

6. Wie entwirft man eine hybride thermische Architektur für maximalen Rechen-ROI?

1. Was genau verursacht die thermische Drosselung der GPU in KI-Clustern?

Um die thermische Drosselung zu lösen, müssen wir zunächst verstehen, wie sich KI-Workloads grundlegend von herkömmlichen Unternehmensserveraufgaben unterscheiden. Auf einem Standard-Web- oder Datenbankserver kommt es zu „sehr hohen“ Arbeitslasten – kurze Spitzen im Verarbeitungsbedarf, gefolgt von Leerlaufzeiten, in denen die Hardware überschüssige Wärme abgeben kann.

Ein KI-Trainingscluster erfordert jedoch eine dauerhafte 100-prozentige GPU-Auslastung über Tage, Wochen oder sogar Monate hinweg. Diese unermüdliche Verarbeitung erzeugt kontinuierlich enorme thermische Belastungen. Herkömmliche Luftkühlungsmechanismen können mit dieser anhaltenden Wärmeabgabe zunehmend nicht mehr mithalten.

Um dieses Phänomen besser zu verstehen, analysieren Ingenieure häufig, warum KI-GPUs selbst bei großen Kühlkörpern überhitzen. Das Hauptproblem sind Engpässe bei der Wärmeleitfähigkeit an der Basis des Kühlers. Ein massiver Aluminiumblock ist nutzlos, wenn die extreme lokale Wärme nicht schnell genug vom winzigen Siliziumchip in die ausgedehnte Lamellenanordnung gelangen kann. Der GPU-Chip erreicht seine Throttling-Schwelle, bevor die Außenkanten des Kühlkörpers überhaupt warm werden, was beweist, dass reine Masse die schlechte Wärmeverteilungsdynamik nicht ausgleichen kann.

2. Wie beeinträchtigen lokalisierte Hotspots die Leistung von AI-Servern?

Ein gefährliches Missverständnis beim Wärmemanagement von KI-Servern besteht darin, dass eine thermische Drosselung auftritt, wenn der gesamte Server oder das gesamte GPU-Paket zu heiß wird. In Wirklichkeit handelt es sich bei der Drosselung fast immer um ein lokalisiertes Hotspot-Problem.

Moderne KI-Prozessoren packen Milliarden von Transistoren und HBM-Modulen (High Bandwidth Memory) eng aneinander. Bei intensiven Matrixmultiplikationsaufgaben erzeugen bestimmte Logikkerne einen extremen lokalen Wärmefluss. Das bedeutet, dass ein winziger, millimetergroßer Abschnitt des Siliziums deutlich mehr Wärme erzeugt als die umliegenden Bereiche.

Wenn Systemadministratoren die Gesamttemperaturen der Pakete betrachten, kann alles normal erscheinen. Wenn es der thermischen Lösung jedoch nicht gelingt, die Wärme sofort von diesem bestimmten Hotspot abzuleiten, kommt es zu lokalen Temperaturspitzen. Sobald dieser einzelne Hotspot die maximale Sperrschichttemperatur erreicht (oftmals etwa 85 °C bis 95 °C, abhängig von der Architektur), senkt die GPU-Firmware sofort die Taktrate, um eine physische Verschlechterung des Siliziums zu verhindern. Das Ergebnis ist ein plötzlicher, unvorhersehbarer Rückgang der KI-Trainingsleistung. Daher muss die ultimative Lösung zur thermischen Drosselung der GPU einer schnellen thermischen Ausbreitung Vorrang vor der bloßen Bewegung großer Luftmengen einräumen.

3. Warum ist ein Heatpipe-Wärmemodul für das Hotspot-Management unerlässlich?

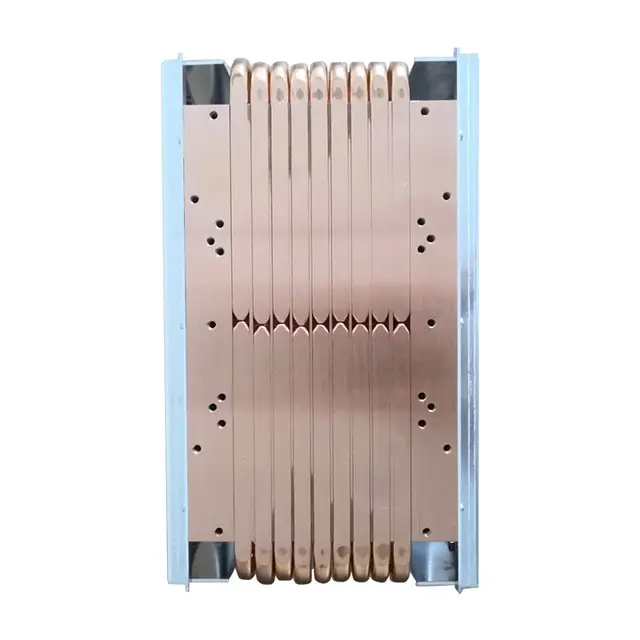

Beim Umgang mit schwerwiegenden lokalen Hotspots müssen Ingenieure Phasenwechsel-Kühltechnologien integrieren, um die Wärmeübertragung zu beschleunigen. Ein Hochleistungs-Heatpipe- Wärmemodul ist eines der effektivsten Werkzeuge zur Behebung thermischer Engpässe in kompakten Servergehäusen.

Gemäß den technischen Standards von Herstellern wie Kingka nutzen diese Module Wärmeübertragungsstrukturen aus Kupfer oder Aluminium in Kombination mit präziser CNC-Bearbeitung. Die Wärmerohre enthalten ein Arbeitsmedium, das am Hotspot Wärme aufnimmt, verdampft, zum kühleren Ende des Rohrs wandert, kondensiert und über Kapillarwirkung zurückfließt. Dieser Phasenwechselzyklus arbeitet mit nahezu isothermer Leistung (wobei eine gleichmäßige Temperatur entlang des Rohrs aufrechterhalten wird). Es fungiert effektiv als thermische Autobahn, indem es die Wärme vom winzigen Silizium-Hotspot wegleitet und sie gleichmäßig über eine viel größere Lamellenanordnung verteilt.

Bei der Bewertung dieser Phasenwechseltechnologien vergleichen Systemarchitekten häufig Heatpipe mit Dampfkammer für die KI-GPU-Kühlung, um die beste Lösung zu ermitteln. Der Hauptunterschied liegt in der Richtung der Wärmeausbreitung. Wärmerohre zeichnen sich dadurch aus, dass sie Wärme schnell entlang eines linearen Pfads zu entfernten Lamellenstapeln übertragen, was ideal ist, um Wärme von dichten Komponenten wegzuleiten. Dampfkammern hingegen verteilen die Wärme gleichmäßig über eine zweidimensionale ebene Oberfläche, wodurch sie sich hervorragend für direkten Kontakt mit dem Chip und eine gleichmäßige Wärmeverteilung eignen, allerdings in der Regel mit höheren Herstellungskosten. Beide sind wichtige Werkzeuge in modernen KI-Kühlarsenalen, die thermische Lasten von mehr als 200 W pro Moduleinheit unterstützen und zuverlässig von -40 °C bis 150 °C arbeiten können.

4. Wie verändert die Direct-to-Chip-GPU-Flüssigkeitskühlung das Spiel?

Da KI-GPUs die TDP-Marke (Thermal Design Power) von über 700 W überschreiten und dichte Rack-Konfigurationen den Gesamtstromverbrauch auf die Spitze treiben, stößt die herkömmliche Luftkühlung – selbst wenn sie durch fortschrittliche Heatpipes unterstützt wird – irgendwann an ihre physikalischen Grenzen. Für ultimative thermische Stabilität hat die Branche aggressiv auf die GPU-Flüssigkeitskühlung umgestellt.

Die Verwendung eines benutzerdefinierten Server-GPU-Wasserblocks stellt den Höhepunkt des Wärmemanagements mit hoher Dichte dar. Bei einer Direct-to-Chip-Flüssigkeitskühlungsarchitektur wird eine hochentwickelte Kühlplatte direkt auf der GPU und den Speichermodulen montiert. Diese Platten verfügen über präzise CNC-gefräste Mikrokanäle, die flüssiges Kühlmittel (mit einer mehr als 3.000-mal größeren volumetrischen Wärmekapazität als Luft) direkt über die Silizium-Hotspots drücken.

Die Daten verdeutlichen einen enormen Leistungssprung: Während die fortschrittliche Luftkühlung Schwierigkeiten hat, die GPU-Verbindungstemperaturen unter Volllast unter 80 °C bis 90 °C zu halten, kann die direkte Flüssigkeitskühlung problemlos Verbindungstemperaturen zwischen 55 °C und 70 °C aufrechterhalten. Die kundenspezifischen GPU-Wasserblöcke von Kingka nutzen diese Mikrokanaldesigns, um eine hohe thermische Effizienz zu gewährleisten und dafür zu sorgen, dass Multi-GPU-Knoten kontinuierlich mit maximaler Taktrate arbeiten, ohne dass das Risiko einer thermischen Drosselung besteht.

5. Was sind die versteckten mechanischen Ursachen der thermischen Drosselung?

Selbst bei erstklassiger Hochleistungs-Heatpipe-Kühlung oder teuren Flüssigkeitskreisläufen können reale technische Probleme immer noch zu einer Drosselung führen. Diskussionen unter Rechenzentrumsingenieuren zeigen häufig, dass Hardwareausfälle selten auf die theoretische Kapazität des Kühlers zurückzuführen sind, sondern eher auf mechanische Integrationsfehler.

Zu den häufigsten versteckten Ursachen für die thermische Drosselung der GPU gehören:

• Schlechte Montage der Kühlplatte: Ungleichmäßiger Montagedruck kann zu mikroskopisch kleinen Luftspalten zwischen dem GPU-Chip und der Kühlplatte führen, wodurch die Effizienz der Wärmeübertragung beeinträchtigt wird.

• Nicht übereinstimmende Wärmeleitpads: VRAM- und Spannungsreglermodule benötigen Wärmeleitpads, um die Lücke zum Kühler zu überbrücken. Die Verwendung zu dicker Pads verhindert, dass der Haupt-GPU-Chip festen Kontakt hat. Durch die Verwendung zu dünner Pads kommt es zu einer Überhitzung der Speichermodule.

• Einschränkungen des Kühlmittelflusses: In Flüssigkeitskühlkreisläufen können schlecht konstruierte Verteiler oder verstopfte Mikrokanäle zu Flussengpässen führen, die zu einem abnormalen Delta (Temperaturunterschied) zwischen dem Kühlmittel und der GPU führen.

• Hotspot-Übertragungsfehler: Wenn die Wärmeleitpaste im Laufe der Zeit aufgrund thermischer Wechselwirkungen „herauspumpt“, geht der direkte Kontakt über den heißesten Teil des Chips verloren, was zu einer sofortigen Drosselung führt.

Um diese Probleme anzugehen, ist eine präzise CNC-Bearbeitung erforderlich, um eine perfekte Ebenheit und maßgeschneiderte thermische Integrationsprozesse zu gewährleisten, die keinen Spielraum für mechanische Fehler lassen.

6. Wie entwirft man eine hybride thermische Architektur für maximalen Rechen-ROI?

Die Zukunft der KI-Serverkühlung ist keine binäre Wahl zwischen Luft und Flüssigkeit. Die stabilsten und kostengünstigsten Rechenzentren nutzen eine mehrstufige, hybride thermische Architektur.

Ein Hybridsystem berücksichtigt, dass verschiedene Komponenten unterschiedliche thermische Anforderungen haben. Während die 1000-W-Haupt-KI-Prozessoren mit präzisen Direct-to-Chip-GPU-Wasserblöcken ausgestattet sind, werden umgebende Komponenten (wie CPUs, Netzwerkschnittstellenkarten und Stromversorgungssysteme) von äußerst zuverlässigen Heatpipe-Wärmemodulen und einem optimierten Gehäuseluftstrom verwaltet.

Durch die Nutzung der End-to-End-Thermallösungen von Kingka – von CNC-Präzisions-Wärmerohrmodulen bis hin zu Mikrokanal-Flüssigkeitskühlplatten – können Hardwarearchitekten Systeme bauen, die eine dauerhafte thermische Stabilität gewährleisten. Im KI-Zeitalter kaufen Sie nicht nur ein Kühlsystem; Sie schützen Ihre Recheneffizienz. Durch die Eliminierung thermischer Drosselung wird eine maximale GPU-Auslastung gewährleistet, die betriebliche Energieverschwendung verringert und der höchstmögliche ROI für Ihre KI-Infrastruktur sichergestellt.

Tabelle: Vergleich der Wärmemanagementstufen von AI Server

Häufig gestellte Fragen (FAQs)

F1: Was genau passiert, wenn eine GPU „thermisch gedrosselt“ wird?

A: Wenn eine GPU ihre maximale sichere Betriebstemperatur erreicht (T-Junction-Maximum), reduziert die interne Firmware automatisch die Taktrate und Spannung des Prozessors. Dadurch wird weniger Wärme erzeugt, um physische Schäden am Silizium zu verhindern, die Rechenleistung des Servers wird jedoch drastisch reduziert.

F2: Warum kann ich die Lüftergeschwindigkeit auf meinem AI-Server nicht einfach erhöhen?

A: Bei KI-Servern mit hoher Dichte liegt der Engpass selten im Luftvolumen; es ist die Wärmeübertragungsrate vom Silizium zum Metall. Wenn sich die Wärme nicht schnell genug ausbreiten kann (ein Problem, das durch Heatpipes oder Flüssigkeitskühlung gelöst wird), wird die GPU-Kerntemperatur nicht gesenkt, wenn mehr Luft über kalte Rippen geblasen wird.

F3: Wie funktionieren Heatpipes ohne Pumpe?

A: Wärmerohre sind passive Phasenwechselgeräte. Sie enthalten eine kleine Menge Arbeitsflüssigkeit unter Vakuum. Die Flüssigkeit siedet am Hotspot, verwandelt sich in Dampf und bewegt sich zum kühleren Ende. Anschließend kondensiert es wieder zu Flüssigkeit und gelangt über eine Kapillardochtstruktur im Rohr zur Wärmequelle zurück.

F4: Was ist ein „Delta T“ bei der GPU-Kühlung?

A: Delta T bezieht sich auf den Temperaturunterschied zwischen zwei Punkten. Bei der GPU-Kühlung überwachen Ingenieure genau das Delta zwischen der Gesamttemperatur des GPU-Pakets und der spezifischen Hotspot-Temperatur sowie das Delta zwischen der GPU und dem flüssigen Kühlmittel. Ein ungewöhnlich hoher Delta T weist normalerweise auf ein Montageproblem oder einen mangelhaften Auftrag der Wärmeleitpaste hin.

F5: Sind Wärmeleitpads genauso effektiv wie Wärmeleitpaste für KI-GPUs?

A: Nein. Wärmeleitpaste bietet eine deutlich bessere Wärmeleitfähigkeit und ist für den Haupt-GPU-Chip erforderlich. Wärmeleitpads sind dicker und haben einen höheren Wärmewiderstand; Sie werden für Sekundärkomponenten wie VRAM und VRMs verwendet, bei denen die Überbrückung variabler physischer Lücken erforderlich ist.

F6: Beseitigt ein Upgrade auf einen Server-GPU-Wasserblock alle Hotspots?

A: Ein hochwertiger Mikrokanal-Wasserblock ist die effektivste Möglichkeit, extreme Hotspots zu bewältigen. Dies funktioniert jedoch nur, wenn der Montagedruck vollkommen gleichmäßig ist und der Kühlmitteldurchfluss ausreichend ist. Die mechanische Integration ist ebenso wichtig wie der Kühler selbst.

F7: Kann ein Wärmerohr-Wärmemodul undicht sein?

A: Das ist höchst unwahrscheinlich. Heatpipes sind vakuumversiegelte Kupfer- oder Aluminiumrohre ohne bewegliche Teile. Während physische Löcher das Vakuum zerstören und seine Leistung beeinträchtigen könnten, halten sie nicht genug Flüssigkeit, um auszutreten und Serverkomponenten zu beschädigen, wie dies bei einem schlecht abgedichteten Flüssigkeitskühlkreislauf der Fall wäre.
