Häufige Designprobleme und Lösungen für vakuumgelötete Flüssigkeitskühlplatten

Bei der Entwicklung von Wärmemanagementsystemen für Hochleistungsanwendungen wie Batterien für Elektrofahrzeuge (EV), moderne Server-Racks oder industrielle Leistungselektronik stellen Ingenieurteams schnell fest, dass Luftkühlung nicht mehr ausreicht. Der Übergang zur Flüssigkeitskühlung ist der logische Schritt, bringt jedoch eine Reihe neuer komplexer Herausforderungen mit sich.

Viele Projekte erleiden Rückschläge, nicht weil das Konzept der Flüssigkeitskühlung fehlerhaft ist, sondern aufgrund spezifischer Probleme bei der Konstruktion der Flüssigkeitskühlplatte . Probleme wie ungleichmäßige Temperaturverteilung, unkontrollierbare Druckabfälle und langfristige Leckagerisiken sind oft auf eine Diskrepanz zwischen dem internen Kanaldesign, der Materialauswahl und dem gewählten Herstellungsprozess zurückzuführen.

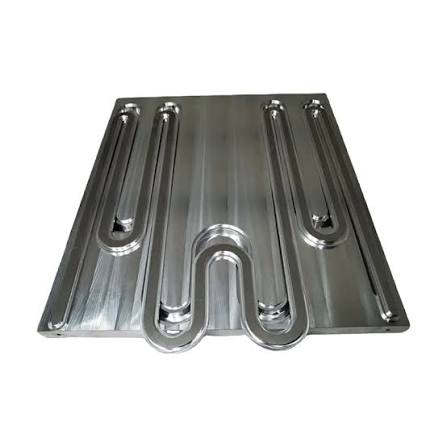

Eine vakuumgelötete Flüssigkeitskühlplatte ist zum Industriestandard zur Lösung dieser Probleme geworden und bietet hohe Zuverlässigkeit, außergewöhnliche Abdichtung und die Fähigkeit, komplizierte Strömungswege zu unterstützen. Es reicht jedoch nicht aus, sich einfach für das Vakuumlöten zu entscheiden; Die Technik hinter der Platte muss solide sein. In diesem Artikel werden die häufigsten Designherausforderungen untersucht, mit denen Ingenieure konfrontiert sind, und wie sie diese bewältigen können, um ein stabiles, hocheffizientes Flüssigkeitskühlsystem zu schaffen.

1. Warum leidet Hochleistungselektronik unter ungleichmäßiger Kühlung?

Eines der häufigsten Probleme beim Prototypentest ist eine ungleichmäßige Kühlleistung. Beim Testen eines neuen Designs stellen Ingenieure möglicherweise fest, dass die Gesamttemperatur des Kühlmittels zwar akzeptabel ist, bestimmte Komponenten auf der Platine jedoch gefährlich überhitzen.

Dies liegt daran, dass die Wärmeerzeugung in moderner Elektronik selten gleichmäßig ist. Komponenten wie Insulated-Gate-Bipolartransistoren (IGBTs) oder High-Performance-Computing-Chips (HPC) erzeugen örtlich begrenzte Hotspots mit extremem Wärmefluss. Wenn die interne Kanalanordnung der Kühlplatte nicht sorgfältig geplant ist, nimmt das Kühlmittel natürlich den Weg des geringsten Widerstands. Dies führt häufig dazu, dass die Flüssigkeit die kritischen Hotspot-Bereiche vollständig umgeht, was zu einem unzureichenden Wärmeaustausch dort führt, wo er am meisten benötigt wird.

Die Lösung liegt im gezielten vakuumgelöteten Kühlplattendesign . Durch die Optimierung der internen Kühlmittelverteilung und die Manipulation des Strömungswegs können Ingenieure die Flüssigkeit direkt unter die Bereiche mit der höchsten thermischen Belastung drücken. Techniken wie die Variation der Kanalbreiten, die Einführung von Mikrorippenstrukturen unter Hotspots und die strategische Platzierung von Ein- und Auslässen sorgen dafür, dass das Kühlmittel die Wärme effektiv aufnimmt und abführt und so ein gleichmäßiges Temperaturprofil über die gesamte Oberfläche aufrechterhält.

2. Wie wirkt sich das Kanaldesign auf einen übermäßigen Druckabfall aus?

Um das Problem der ungleichmäßigen Kühlung zu lösen, könnte ein Ingenieur sehr schmale, gewundene Kanäle entwerfen, um die Flüssigkeit über einen Hotspot zu drücken. Allerdings schafft diese Lösung oft die nächste große Hürde: einen übermäßigen Druckabfall.

Wenn die Flüssigkeitskanäle zu eng oder zu lang sind oder abrupte, scharfe Kurven aufweisen, erhöht sich der Flüssigkeitswiderstand dramatisch. Das bedeutet, dass die Pumpe des Systems viel stärker arbeiten muss, um die erforderliche Flüssigkeitsmenge durch die Platte zu drücken. Ein hoher Druckabfall führt zu einem erhöhten Energieverbrauch, erfordert größere und teurere Pumpen und kann letztendlich die Gesamtkühleffizienz verringern, wenn die Durchflussrate unter den optimalen Wert fällt.

Eine effektive Optimierung des Flüssigkeitskühlsystems erfordert ein empfindliches Gleichgewicht. Designteams müssen die Kühlleistung gegen die Druckanforderungen abwägen. Durch den Einsatz von CFD-Simulationssoftware (Computational Fluid Dynamics) können Ingenieure die Fluiddynamik visualisieren, bevor mit der Fertigung begonnen wird. Die CFD-Analyse ermöglicht das Glätten von Kanalecken, die Anpassung von Kanalquerschnitten und die Optimierung der Durchflussrate. Ein professioneller Hersteller von Flüssigkühlplatten wie Kingka nutzt diese Simulationen, um sicherzustellen, dass die verbesserte Wärmeübertragungsfähigkeit nicht auf Kosten eines unkontrollierbaren Druckverlusts geht.

3. Was verursacht Leckagerisiken in Flüssigkeitskühlsystemen?

Sobald der Flüssigkeitspfad sowohl hinsichtlich Temperatur als auch Druck ausgeglichen ist, muss die Konstruktion die physikalischen Gegebenheiten des Langzeitbetriebs berücksichtigen. Hochleistungssysteme arbeiten jahrelang ununterbrochen und halten einem konstanten Kühlmitteldruck, schwankenden Durchflussraten und ständigen Temperaturwechseln stand.

Wenn sich die Kühlplatte erwärmt und abkühlt, dehnt sich das Metall aus und zieht sich zusammen. Wenn die Platte mithilfe herkömmlicher mechanischer Befestigungselemente (wie Schrauben und O-Ringe) oder örtlicher Standardschweißung zusammengebaut wird, werden diese thermischen Zyklen letztendlich die Verbindungspunkte schwächen. Eine beschädigte Verbindung führt zu Undichtigkeiten, die zu katastrophalen Schäden an der empfindlichen Elektronik des Kühlsystems führen können.

Hier ist die Verhinderung des Auslaufens flüssiger Kühlplatten von entscheidender Bedeutung und dies ist der Hauptgrund für die Wahl des Vakuumlötens. Der Vakuumlötprozess findet in einem sauerstofffreien Hochtemperaturofen statt, bei dem ein Füllmetall schmilzt und die Ober- und Unterplatte auf molekularer Ebene über die gesamte Kontaktfläche miteinander verbindet. Dadurch entfallen herkömmliche mechanische Verbindungspunkte und es entsteht eine äußerst stabile, integrierte Struktur. Durch die Reduzierung der Anzahl potenzieller Fehlerstellen verringert eine kundenspezifische vakuumgelötete Flüssigkeitskühlplatte das langfristige Risiko von Leckagen drastisch.

4. Wie können Materialauswahl und -dicke die Wärmeübertragung beeinflussen?

Selbst bei einer dichten Struktur und einer perfekt ausgewogenen Strömungsdynamik kann eine Kühlplatte dennoch versagen, wenn die Grundmaterialien und Abmessungen falsch sind. Eine schlechte Wärmeübertragung tritt häufig dann auf, wenn der Weg zwischen der Wärmequelle und der Kühlflüssigkeit zu lang ist oder aus dem falschen Material besteht.

Die thermische Leistung von Flüssigkeitskühlplatten hängt stark von der Materialauswahl ab. Aufgrund seines hervorragenden Gleichgewichts zwischen Gewicht, Kosten und Wärmeleitfähigkeit ist Aluminium die häufigste Wahl und eignet sich daher ideal für Automobil- und Industrieanwendungen. Wenn die Wärmedichte jedoch außergewöhnlich hoch ist, kann Kupfer aufgrund seiner überlegenen Wärmeübertragungseigenschaften trotz seines höheren Gewichts und höherer Kosten erforderlich sein.

Darüber hinaus spielt die Dicke der Platte eine Rolle. Wenn die Grundplatte (das Metall zwischen der elektronischen Komponente und dem Flüssigkeitskanal) zu dick ist, erhöht sich der Wärmewiderstand und die Wärme kann nicht schnell genug an das Kühlmittel gelangen. Wenn es zu dünn ist, kann sich die Platte unter Druck verziehen oder die Wärme nicht seitlich verteilen. Durch die Optimierung der Materialauswahl, der Plattendicke und des Kontaktflächendesigns wird sichergestellt, dass die Wärmeenergie so effizient wie möglich in den Flüssigkeitskreislauf gelangt.

5. Wie überwindet das Vakuumlöten komplexe Fertigungsbeschränkungen?

Die perfekte theoretische Kühlplatte am Computer zu entwerfen, ist nur die halbe Miete. Die letzte Hürde ist die Herstellbarkeit. Viele Hochleistungsgeräte erfordern eine Mehrzonenkühlung, extrem kompakte Strukturen und komplizierte Mikrokanäle, die mit Standard-CNC-Fräs- oder Extrusionstechniken einfach nicht zu erzeugen sind.

Wenn Konstruktionen derart komplex werden, bringen herkömmliche Fertigungsmethoden erhebliche Einschränkungen mit sich und zwingen die Ingenieure, bei ihren thermischen Zielen Kompromisse einzugehen.

Vakuumlöten hilft Ingenieurteams dabei, komplexe Wärmemanagementkonzepte in herstellbare Produkte umzusetzen. Da beim Vakuumlöten vorbearbeitete Schichten miteinander verbunden werden, können Ingenieure mehrschichtige Strukturen mit überlappenden Kanälen, hochgradig individuellen Einlass- und Auslassschnittstellen und speziellen Mikrorippendichten entwerfen. Dieser Prozess ermöglicht die Schaffung einer Hochleistungs-Flüssigkeitskühlplatte , die den strengen räumlichen Beschränkungen moderner Hardware entspricht und gleichzeitig die exakte thermische Leistung liefert, die während der Entwurfsphase simuliert wurde.

6. Wie sehen reale Flüssigkeitskühlplattenlösungen aus?

Um den Wert der Überwindung dieser Designprobleme zu verstehen, können wir uns ansehen, wie maßgeschneiderte Flüssigkeitskühlplattenlösungen in realen Szenarien funktionieren.

Fallstudie 1: Optimierung industrieller Leistungsmodule

Ein Hersteller von Industrieanlagen hatte mit Leistungsmodulen zu kämpfen, die unter kontinuierlich hoher Last betrieben wurden. Die herkömmliche Luftkühlung nahm zu viel Platz in Anspruch und ließ Temperaturschwankungen zu, die die Stabilität der IGBT-Module beeinträchtigten. Das Kernproblem war die Konzentration der Wärme in einer bestimmten zentralen Zone. Durch den Einsatz einer maßgeschneiderten vakuumgelöteten Flüssigkeitskühlplatte konnte das Ingenieurteam den Flüssigkeitsströmungsweg optimieren, um gezielt auf den Hotspot zu zielen. Das Ergebnis war eine stabile, flache Kühllösung, die Temperaturspitzen eliminierte und die Lebensdauer der Leistungselektronik verbesserte.

Fallstudie 2: Flüssigkeitskühlungs-Upgrade für High-Computing-Geräte

Mit der Weiterentwicklung von Servern für Hochleistungsrechnen (HPC) und künstliche Intelligenz (KI) haben ihre Leistungsdichten die Grenzen herkömmlicher Kühlung überschritten. Ein aktuelles Rechenzentrumsprojekt erforderte eine enorme Wärmeableitung in einem sehr kompakten 1U-Servergehäuse. Eine Standard-Kühlplatte könnte die thermischen Anforderungen nicht erfüllen, ohne einen massiven Druckabfall zu verursachen. Mithilfe von Vakuumlöten entwarf das Team eine hochkomplexe, mehrschichtige interne Kanalstruktur. Dadurch wurde die Wärmeaustauschfläche erheblich vergrößert, die Hochleistungs-Rechenumgebung unterstützt und gleichzeitig ein sicherer, zuverlässiger und leckagefreier Betrieb langfristig gewährleistet.

Tabelle: Vergleich von Standard- und vakuumgelöteten Kühlplattendesigns

Fazit: Partnerschaft für zuverlässiges Wärmemanagement

Die Bewältigung von Designproblemen bei Flüssigkühlplatten erfordert mehr als nur den Kauf einer Hardware; Es erfordert einen ganzheitlichen Ansatz für das Wärmemanagement. Der Ausgleich von ungleichmäßiger Kühlung, Druckverlusten, Leckagerisiken und Fertigungseinschränkungen erfordert ein hohes Maß an technischem Fachwissen und einen zuverlässigen Fertigungsprozess.

Für B2B-Beschaffungs- und Engineering-Teams besteht das Ziel darin, die Kosten zu vermeiden, die mit Geräteschäden, inkonsistenter Massenproduktion und Verzögerungen bei der Neukonstruktion verbunden sind. Sie benötigen einen Partner, der die technische Zusammenarbeit vom ersten Prototyp bis hin zur stabilen Massenproduktion bietet.

Teilen Sie uns Ihre thermischen Anforderungen mit, und die Ingenieure von Kingka können Ihnen dabei helfen, das richtige vakuumgelötete Flüssigkühlplattendesign für Ihre Anwendung zu bewerten. Durch die Kombination von CFD-Analyse, Strömungsoptimierung und Strukturvalidierung mit fortschrittlicher Fertigung stellen wir sicher, dass Ihr Wärmemanagementsystem auch unter den anspruchsvollsten Bedingungen einwandfrei funktioniert.

Häufig gestellte Fragen (FAQs)

1. Was genau ist eine vakuumgelötete Flüssigkeitskühlplatte?

Es handelt sich um ein Wärmemanagementgerät, das durch die Verbindung von zwei oder mehr präzisionsgefertigten Metallplatten in einem Hochtemperatur-Vakuumofen hergestellt wird. Ein Füllmetall schmilzt und verbindet die Platten miteinander, wodurch eine nahtlose, äußerst langlebige und auslaufsichere Kühlkomponente mit komplexen internen Flüssigkeitskanälen entsteht.

2. Wie behebt man einen übermäßigen Druckabfall in einem Flüssigkeitskühlsystem?

Der Druckabfall wird normalerweise während der Entwurfsphase durch den Einsatz von CFD-Software (Computational Fluid Dynamics) behoben. Ingenieure können bestimmte Kanäle verbreitern, scharfe Ecken glätten und den gesamten Flüssigkeitsweg optimieren, um den Widerstand zu verringern und gleichzeitig eine angemessene Kühlleistung aufrechtzuerhalten.

3. Warum sollte man sich bei einer Kühlplatte für Aluminium statt Kupfer entscheiden?

Aluminium ist wesentlich leichter, einfacher zu bearbeiten und kostengünstiger als Kupfer, was es zur bevorzugten Wahl für Anwendungen wie EV-Batterien und Standard-Industriegeräte macht. Kupfer ist im Allgemeinen Anwendungen mit extremer Wärmedichte vorbehalten, wie etwa KI-Prozessoren, bei denen unabhängig von Gewicht oder Kosten maximale Wärmeleitfähigkeit erforderlich ist.

4. Wie hilft die CFD-Simulation beim Kühlplattendesign?

Mit CFD (Computational Fluid Dynamics) können Ingenieure virtuell testen, wie Flüssigkeit durch die Kühlplatte fließt und wie Wärme übertragen wird. Es hilft dabei, potenzielle Hotspots, Totströmungszonen und Druckprobleme zu identifizieren, bevor die physische Fertigung stattfindet, was Zeit und Prototyping-Kosten spart.

5. Sind vakuumgelötete Kühlplatten absolut dicht?

Obwohl kein hergestelltes Produkt völlig immun gegen Ausfälle ist, birgt das Vakuumlöten eines der geringsten Leckagerisiken überhaupt. Da es die Metalle auf molekularer Ebene über die gesamte Oberfläche ohne mechanische Dichtungen oder lokale Schweißnähte verbindet, entsteht eine unglaublich robuste, integrierte Struktur, die den Belastungen durch Temperaturwechsel und Druck standhält.
