Fallstudie: Kühlkörpersimulation

Autor:Peter Krish

Berichtsdatum:20. Mai 2023, 20:58:40 Uhr

Zusammenfassung

Dieses Beispiel modelliert die Kühleigenschaften des N19-Aluminiumkühlkörpers von Alpha Company Ltd. Das Modell untersucht die Temperaturverteilung im Kühlkörper und im Durchfluss.

Inhalt

1. Globale Definitionen

1.1.Parameter

2. Komponente 1

2.1.Definitionen

2.2.Geometrie 1

2.3.Materialien

2.4.Wärmeübertragung in Feststoffen und Flüssigkeiten

2.5.Laminare Strömung

2.6.Multiphysik

2.7.Netz 1

3. Studie 1

3.1.Stationär

4. Ergebnisse

4.1.Datensätze

4.2.Abgeleitete Werte

4.3.Tische

4.4.Plotgruppen

1 Globale Definitionen

1.1 Parameter

Parameter 1

Name	Ausdruck	Wert	Beschreibung
L_Kanal	7[cm]	0,07 m	Kanallänge
W_channel	3[cm]	0,03 m	Kanalbreite
H_channel	1,5[cm]	0,015 m	Kanalhöhe
L_chip	1,5[cm]	0,015 m	Chipgröße
H_chip	2[mm]	0,002 m	Spanhöhe
U0	5[cm/s]	0,05 m/s	Mittlere Eintrittsgeschwindigkeit
P0	1[W]	1 W	Gesamtverlustleistung des Elektronikpakets

2 Komponente 1

2.1 Definitionen

2.1.1 Koordinatensystem

Grenzsystem 1

Koordinatensystemtyp	Grenzsystem
Schild	sys1

Koordinatennamen

Erste	Zweite	Dritte
t1	t2	n

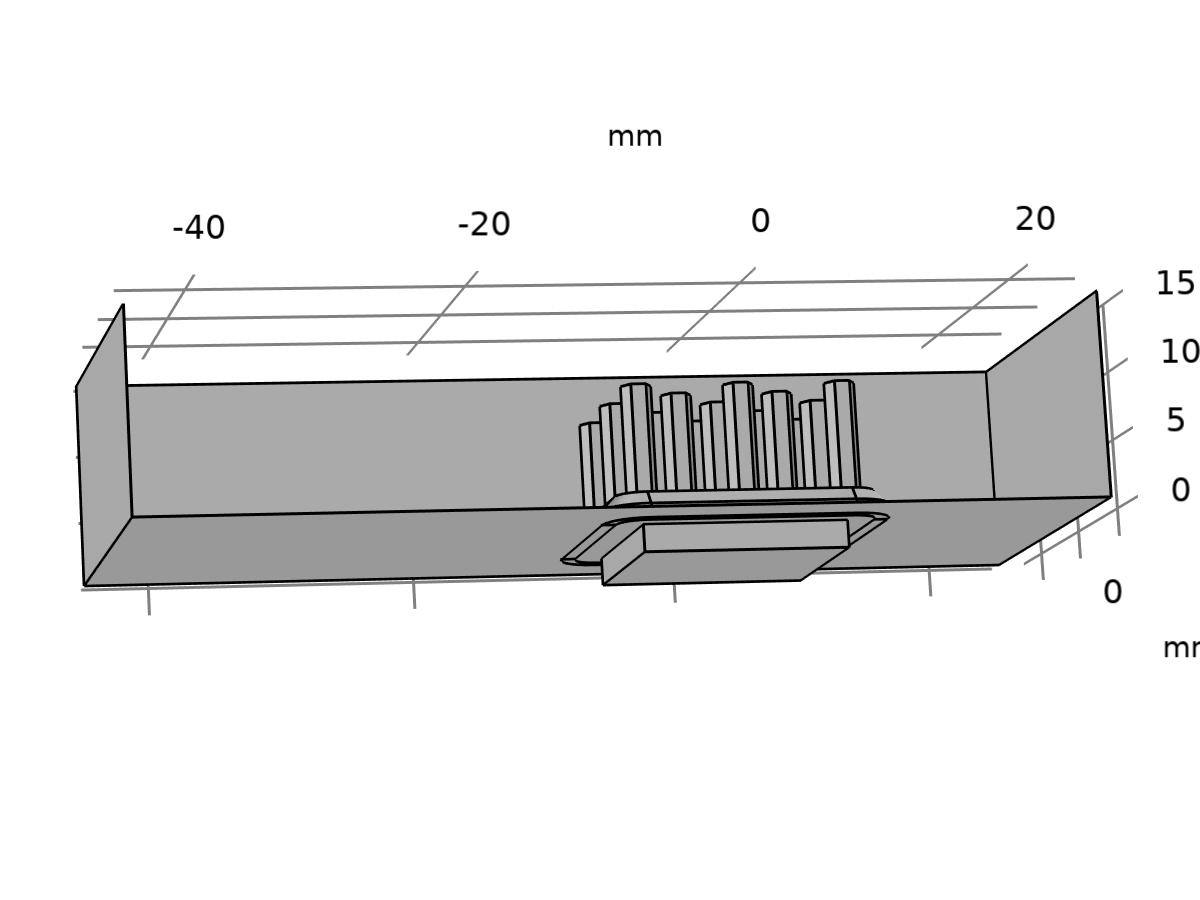

2.2 Geometrie 1

Geometrie 1

Einheiten

Längeneinheit	mm
Winkeleinheit	Grad

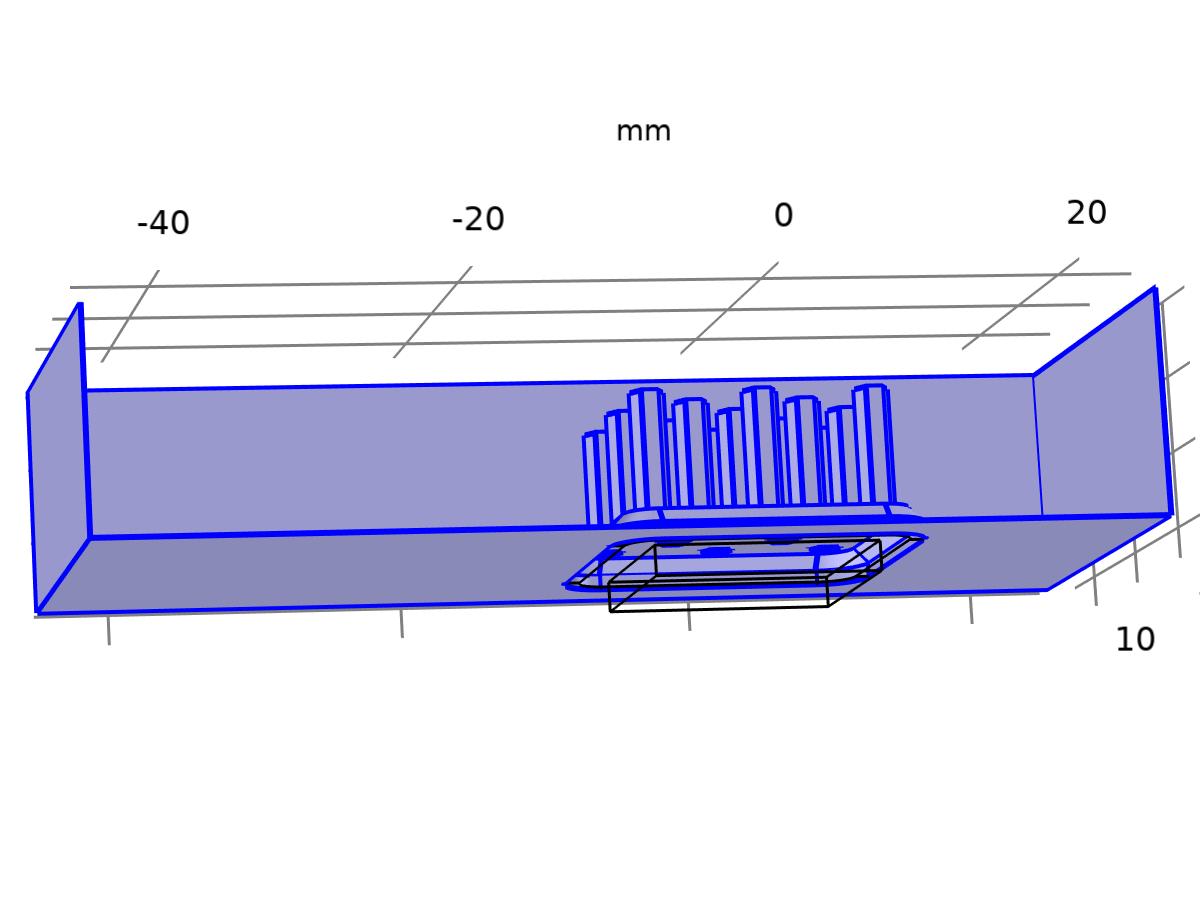

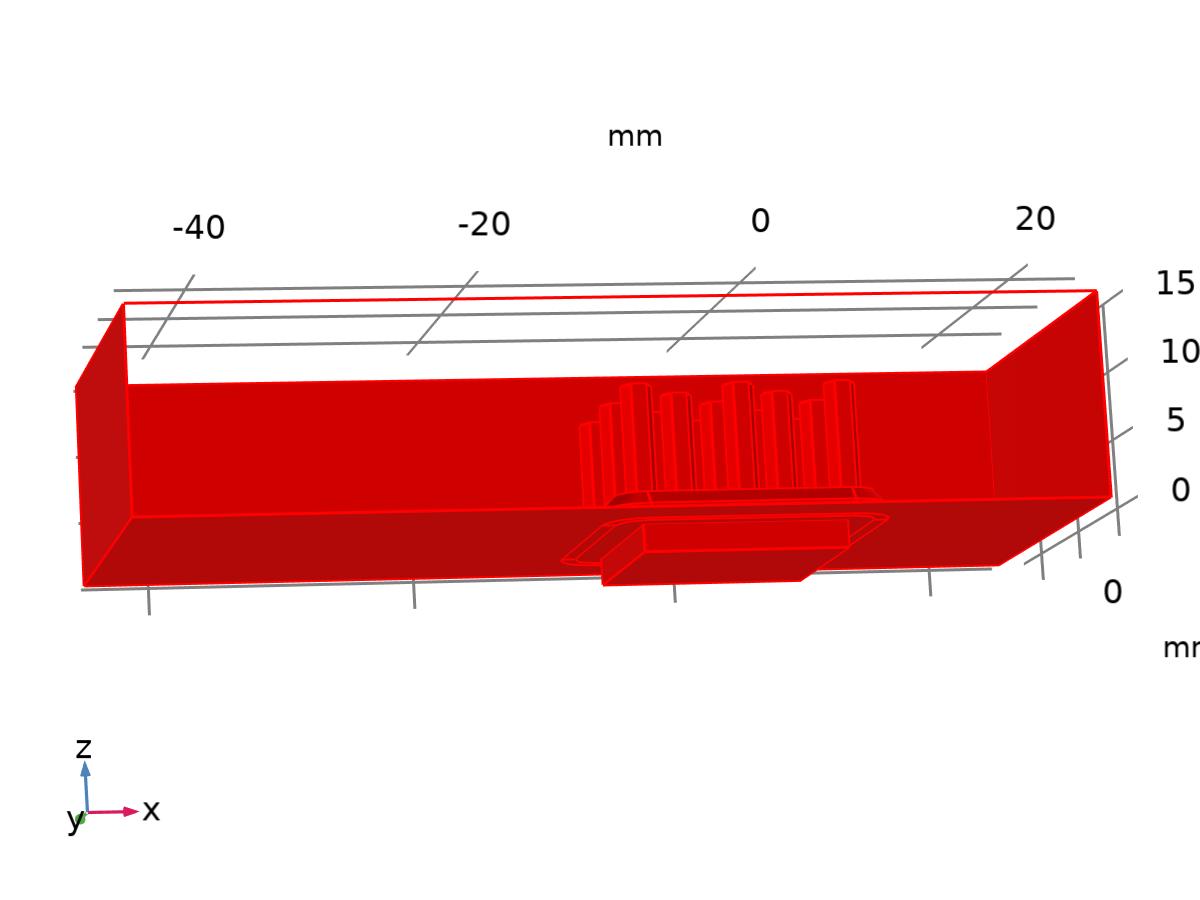

2.3 Materialien

2.3.1 Luft

Luft

Auswahl

Ebene der geometrischen Entität	Domain
Name	Luft

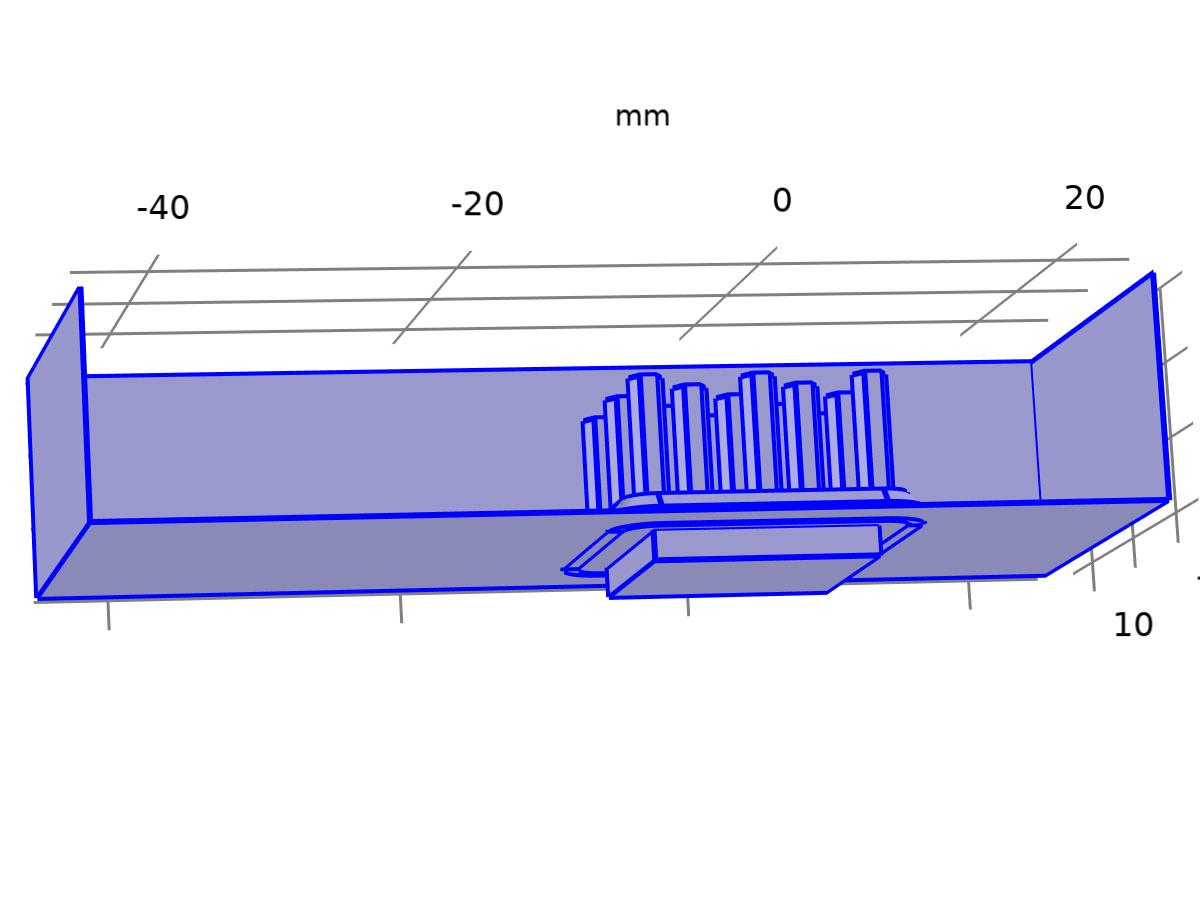

Auswahl	Benannt geom1_sel1: Geometrie geom1: Dimension 3: Domäne 1

2.3.2 Aluminium 3003-H18

Aluminium 3003-H18

Auswahl

Ebene der geometrischen Entität	Domain
Name	Aluminium

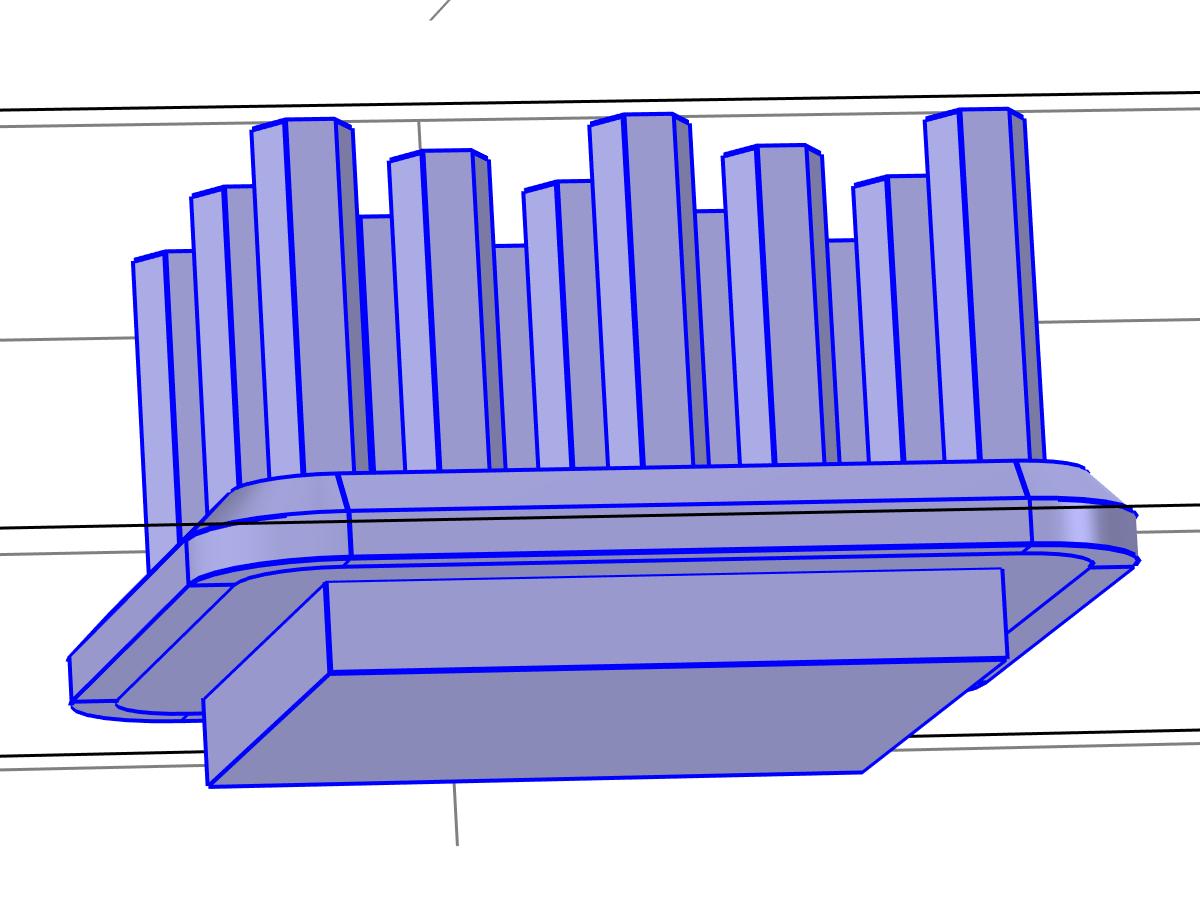

Auswahl	Benannt geom1_csel1_dom: Geometrie geom1: Dimension 3: Domäne 2

2.3.3 Quarzglas

Quarzglas

Auswahl

Ebene der geometrischen Entität	Domain
Name	Quarzglas

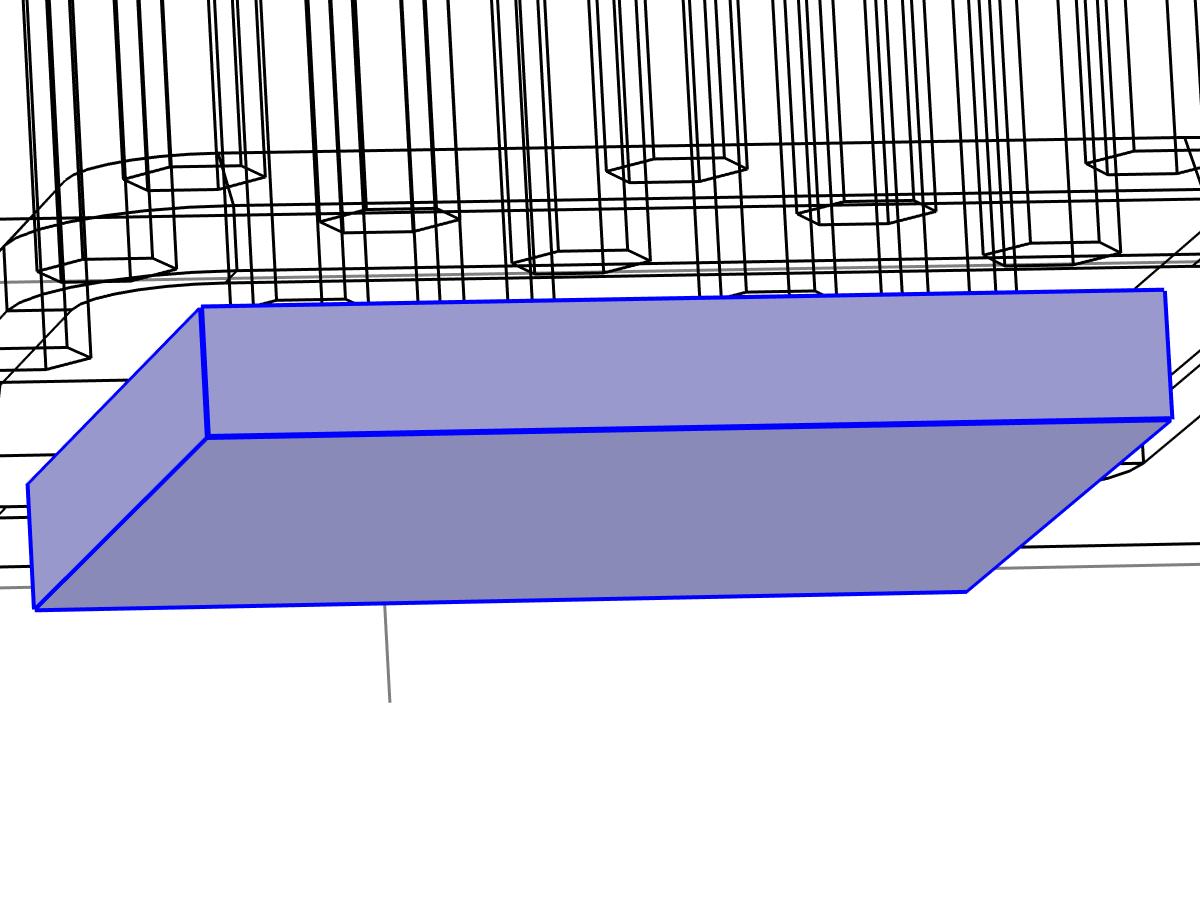

Auswahl	Benannt geom1_csel2_dom: Geometrie geom1: Dimension 3: Domäne 3

2.4 Wärmeübertragung in Feststoffen und Flüssigkeiten

Wärmeübertragung in Feststoffen und Flüssigkeiten

Gleichungen

Merkmale

Name	Eben
Solide 1	Domain
Flüssigkeit 1	Domain
Anfangswerte 1	Domain
Wärmedämmung 1	Grenze
Zufluss 1	Grenze
Abfluss 1	Grenze
Wärmequelle 1	Domain

2.5 Laminare Strömung

Laminare Strömung

Gleichungen

Merkmale

Name	Eben
Flüssigkeitseigenschaften 1	Domain
Anfangswerte 1	Domain
Wand 1	Grenze
Einlass 1	Grenze
Ausgang 1	Grenze

2.6 Multiphysik

2.6.1 Nichtisothermer Fluss 1

Nichtisothermer Fluss 1

Komplementäre Auswahl

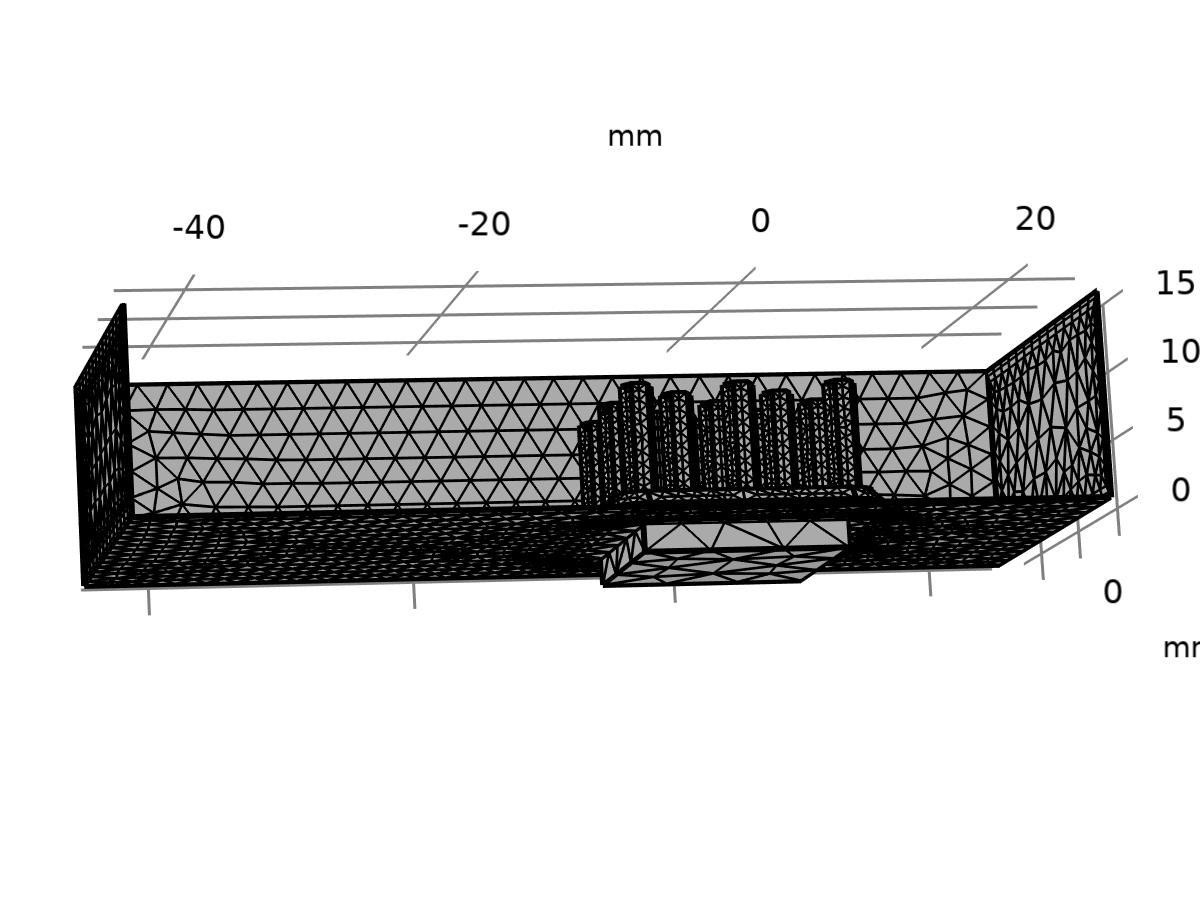

2.7 Netz 1

Netz 1

Studie 1

Berechnungsinformationen

Rechenzeit

4 Min. 1 Sek

2.8 Stationär

Studieneinstellungen

Beschreibung	Wert
Berücksichtigen Sie geometrische Nichtlinearität	Aus

Auswahl von Physik und Variablen

Physik-Schnittstelle	Diskretisierung
Wärmeübertragung in Festkörpern und Flüssigkeiten (ht)	Physik
Laminare Strömung (spf)	Physik

Mesh-Auswahl

Geometrie	Gittergewebe
Geometrie 1 (geom1)	mesh1

3 Ergebnisse

3.1 Datensätze

3.1.1 Studie 1/Lösung 1

Lösung

Beschreibung	Wert
Lösung	Lösung 1
Komponente	Komponente 1 (comp1)

Datensatz: Studie 1/Lösung 1

3.2 Plotgruppen

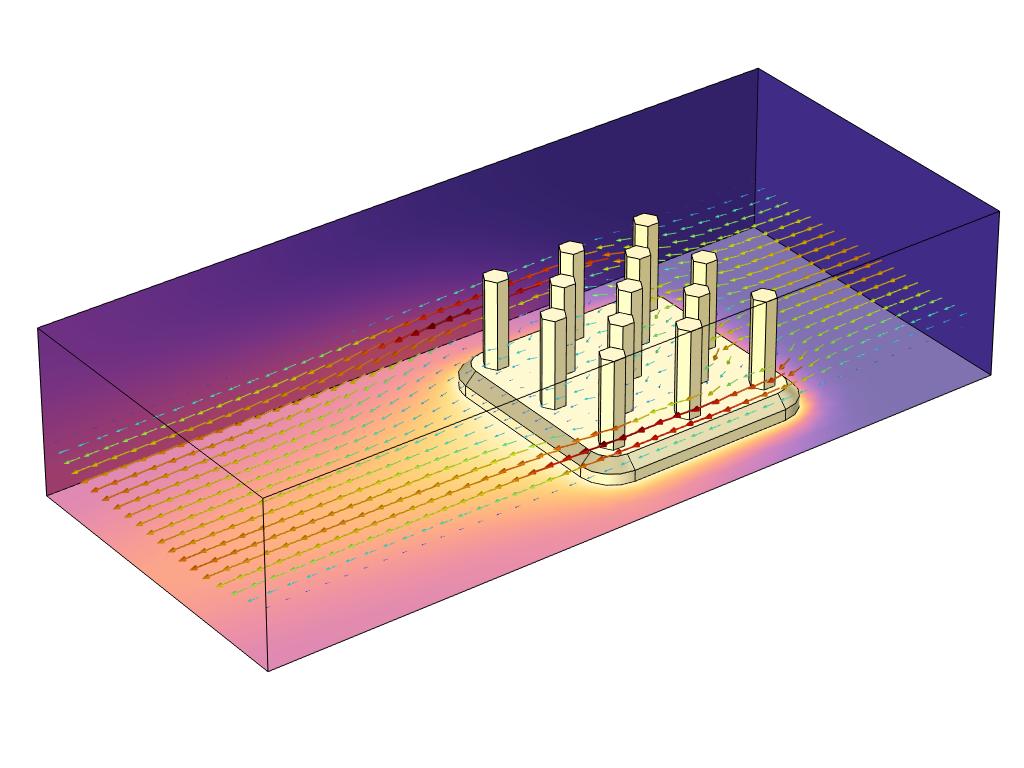

3.2.1 Temperatur (ht)

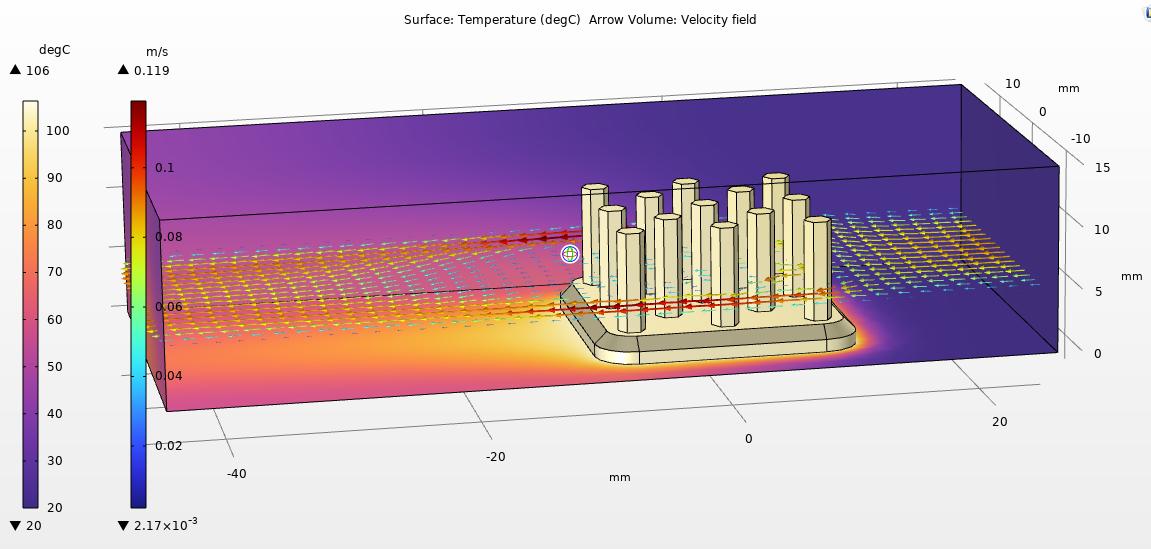

Oberfläche: Temperatur (°C) Pfeilvolumen: Geschwindigkeitsfeld

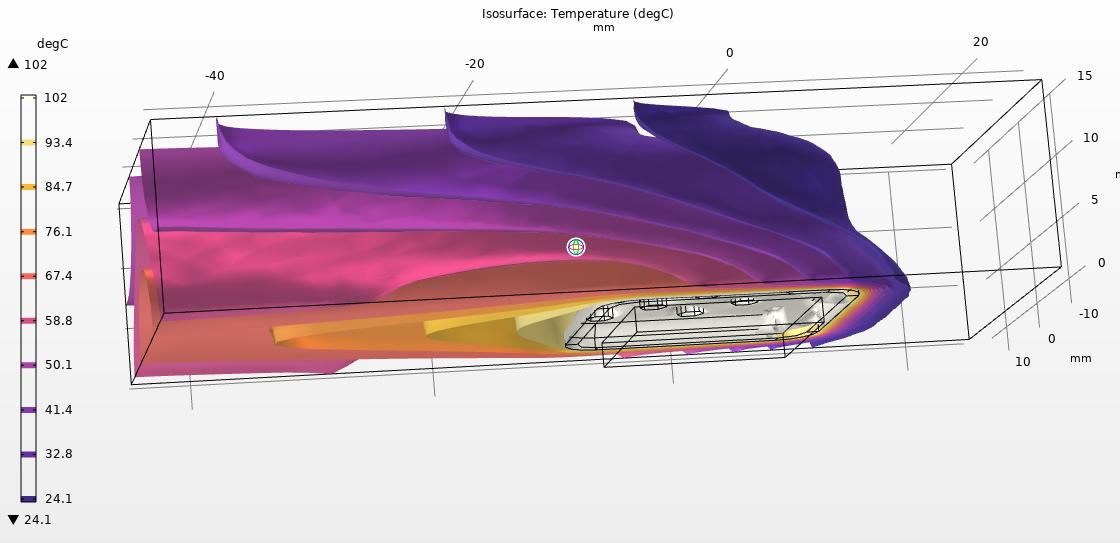

3.2.2 Isotherme Konturen (ht)

Isofläche: Temperatur (°C)

3.2.3 Geschwindigkeit (spf)

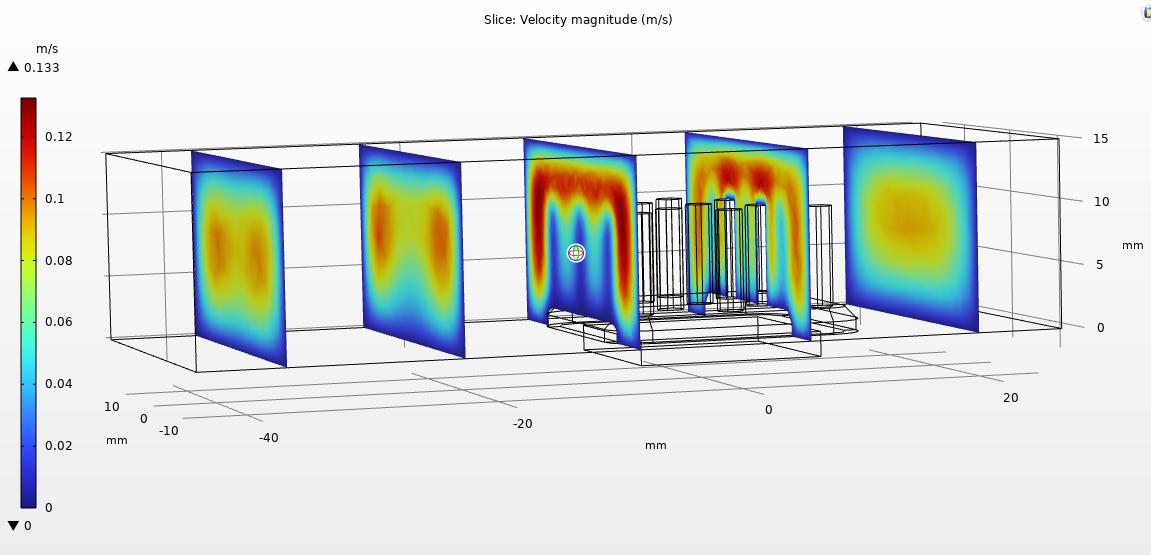

Slice: Geschwindigkeitsbetrag (m/s)

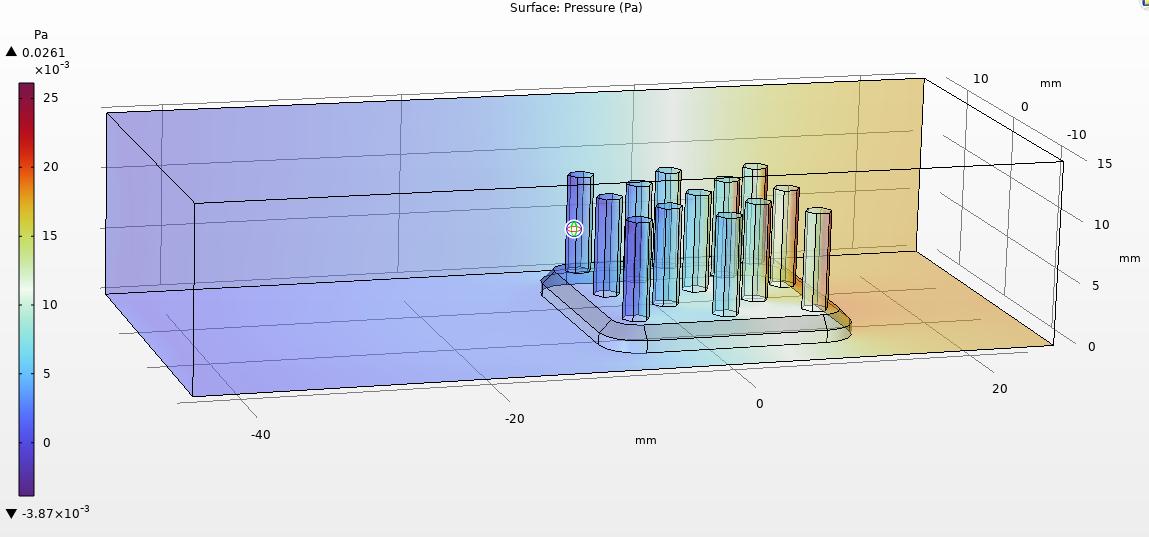

3.2.4 Druck (Lichtschutzfaktor)

Oberfläche: Druck (Pa)

Fallstudie – Kühlkörpersimulation.pdf
