850 W flüssige Kühlplatten-Wärmelösung

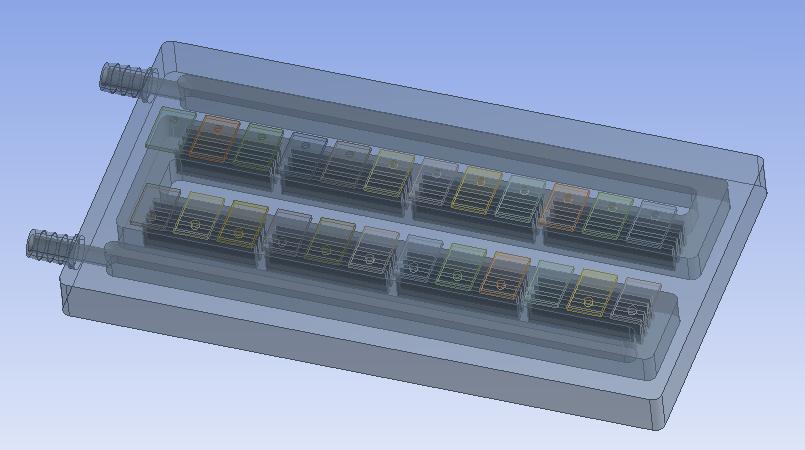

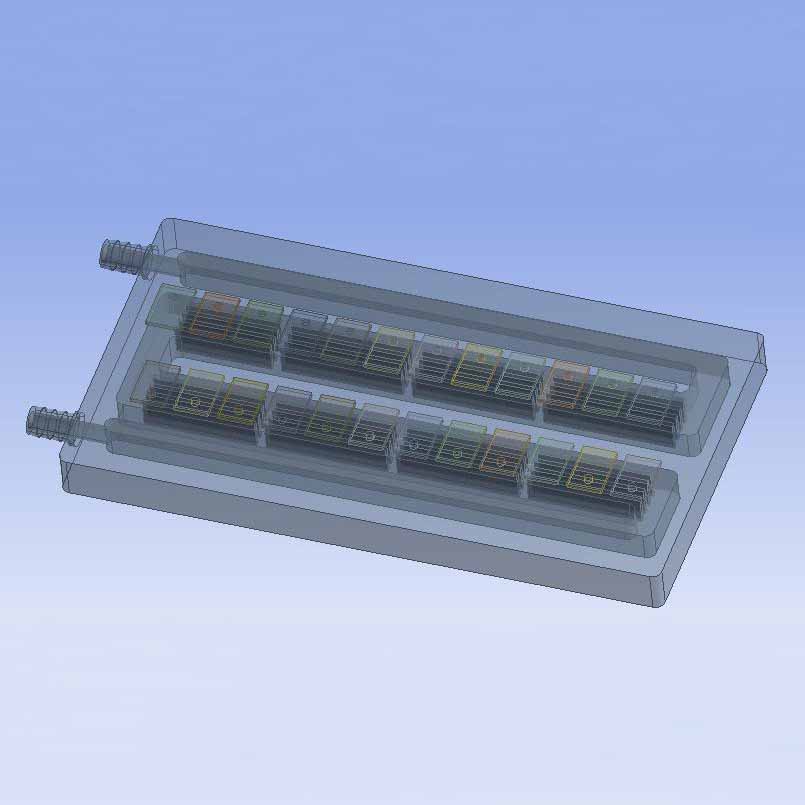

Die Designanforderungen:

• TO-247-Chipsatz;

• Gesamtleistung: 850 W (24 Stück);

• Wärmeleistung: 35,4 W für jeden Chipsatz

• Wärmeleitpad (Wärmeleitfähigkeit) =5W/mk

• Al6063-Material für Al-Basis

• Flüssige Kühlplatte mit FSW-Verfahren

• Eingangsdurchflussrate 4 l/min

• Einlasswassertemperatur 55 ℃

• Umgebung 55℃

• Extrahiertes Wasserkanalmodell in der SCDM-Software

• Ansys16.0-Designmodell

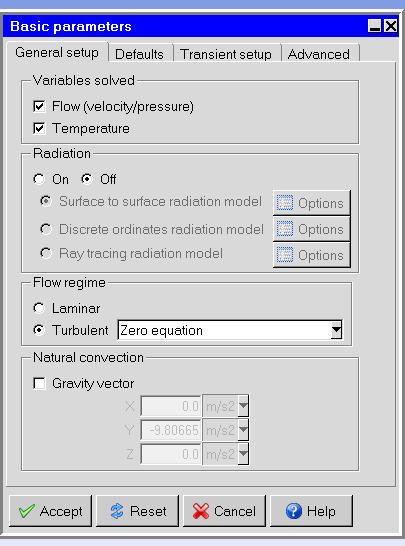

Grundlegende Parametereinstellung

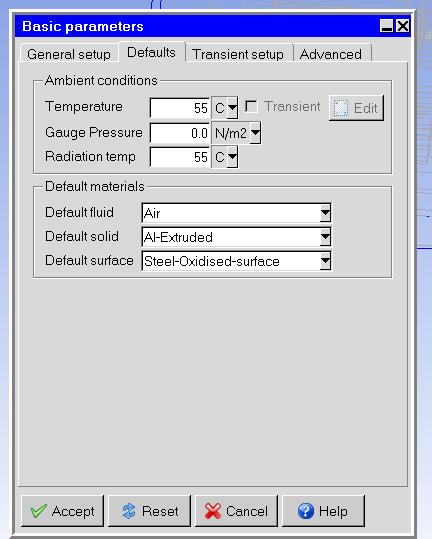

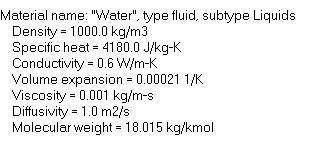

• Umgebungstemperatur 55 ℃

• Wärmestrahlung wird nicht berücksichtigt

• Turbulentes Strömungsregime

• Betriebsdruck 101325 N/m2 bei natürlicher Konvektion

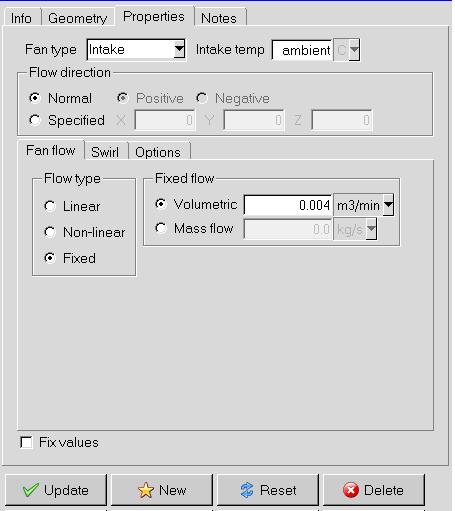

• Eingangswasserdurchfluss 0,004 M3/min (4 l/min)

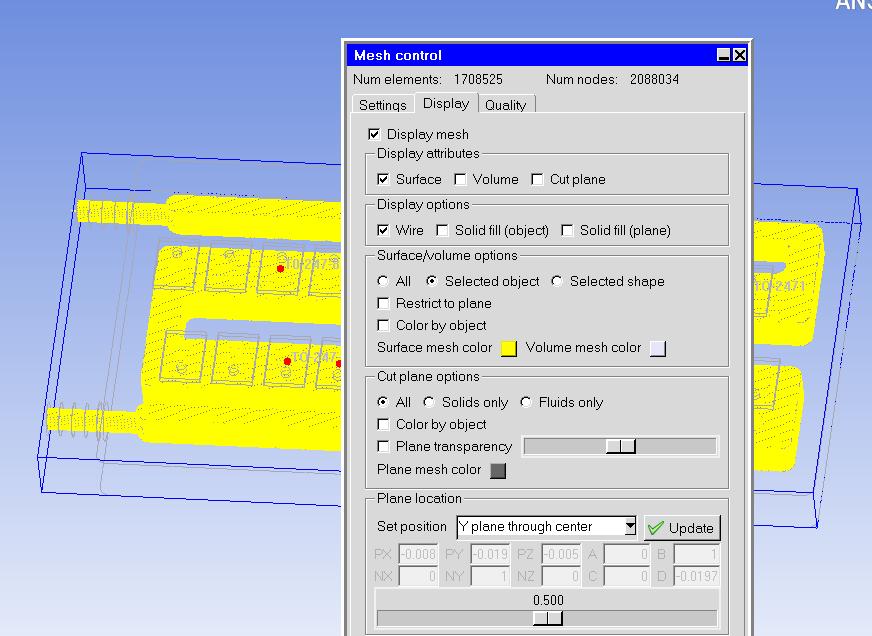

• Die Anzahl der Maschen beträgt 2088034

• Legen Sie einheitliche Netzparameter fest

• Mesh-Baugruppen separat

• Mehrstufige Vernetzung zulassen

• Minimale Lückenänderungen zulassen

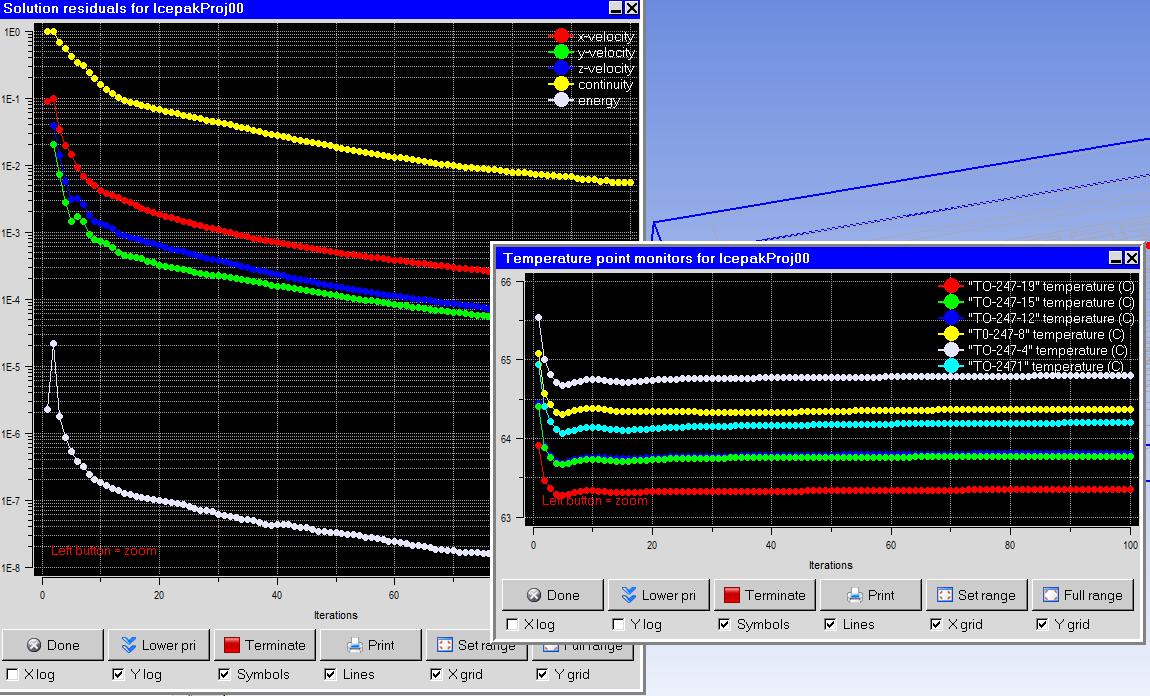

• Führen Sie die Lösung aus und ermitteln Sie die Funktionskurven

• Der Laufschritt beträgt 1000 und die tatsächliche Funktion konvergiert gegen 150 Schritte

• Der Konvergenzfaktor-Flusswert beträgt 1xe-5(0,00001)

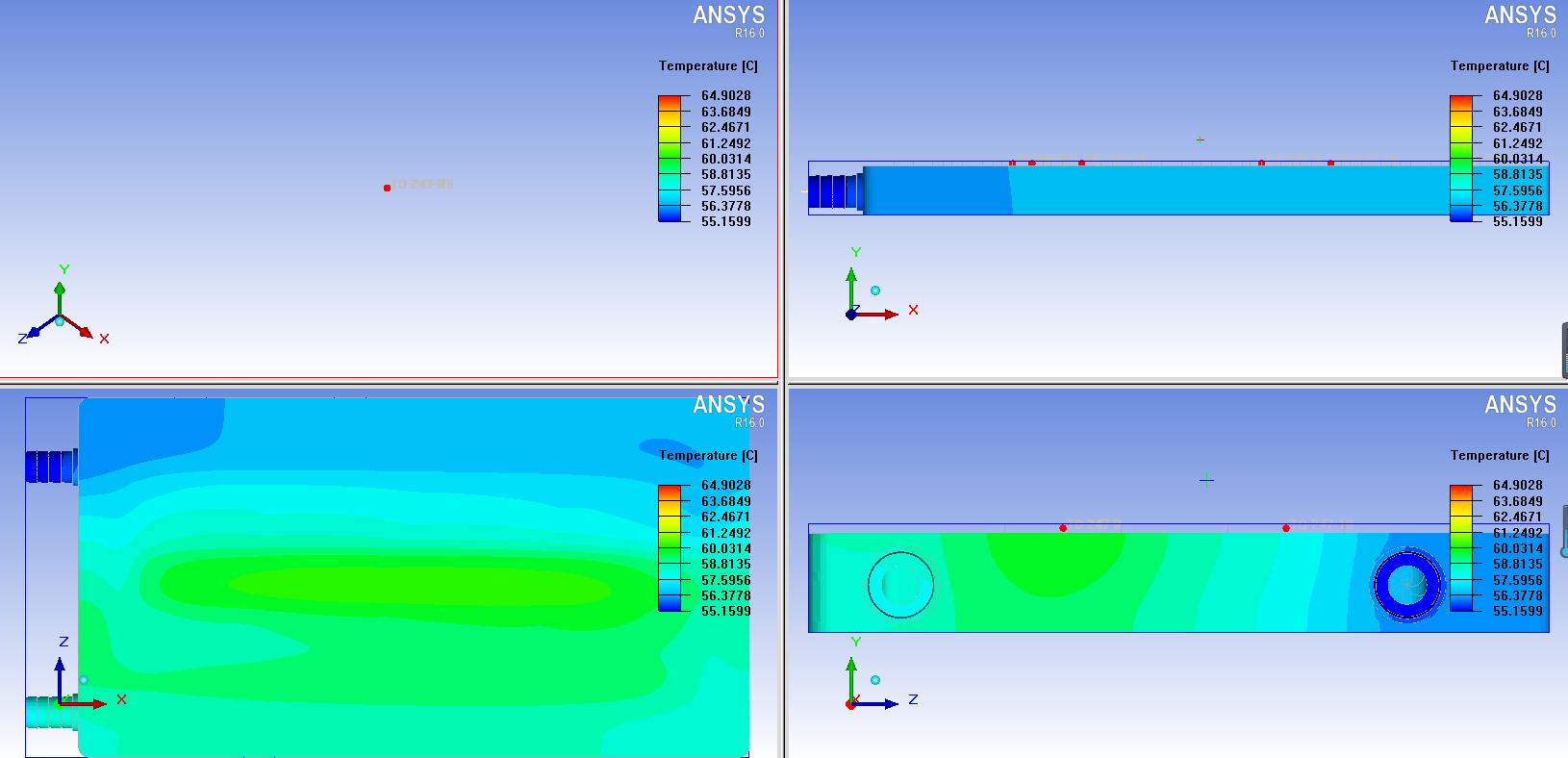

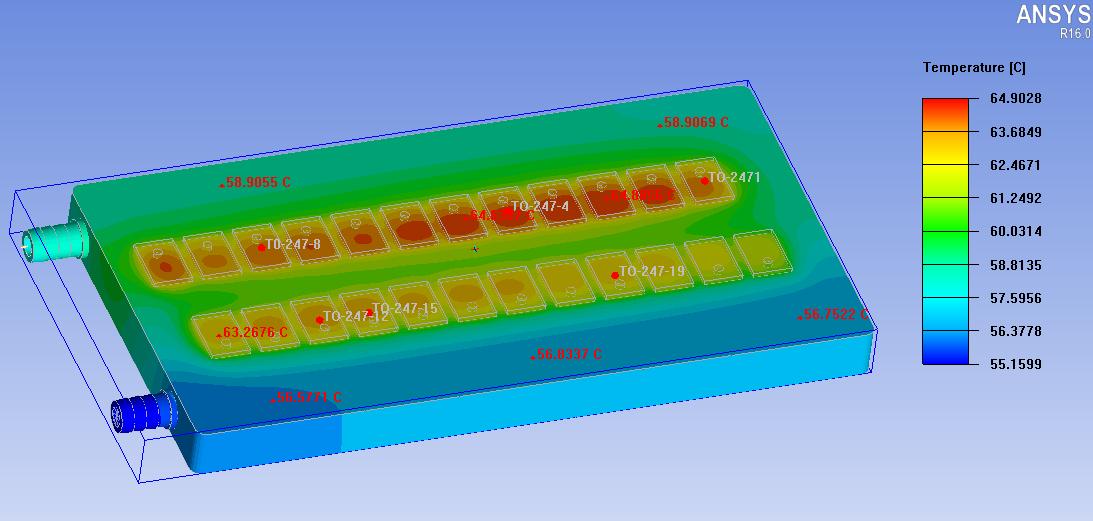

• Die maximale Oberflächentemperatur der flüssigen Kühlplatte beträgt 64,90℃

Positive X-, Y- und Z-Temperatur ausrichten

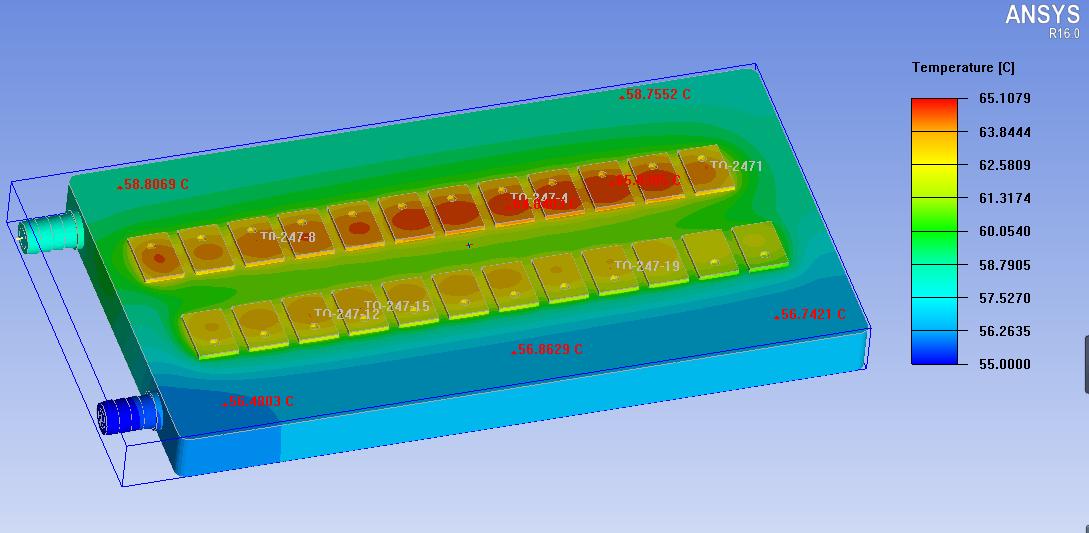

• Die maximale Oberflächentemperatur des TO-247-Chipsatzes beträgt 65,10℃

• Wärmeleitpad (Wärmeleitfähigkeit) =5W/mk

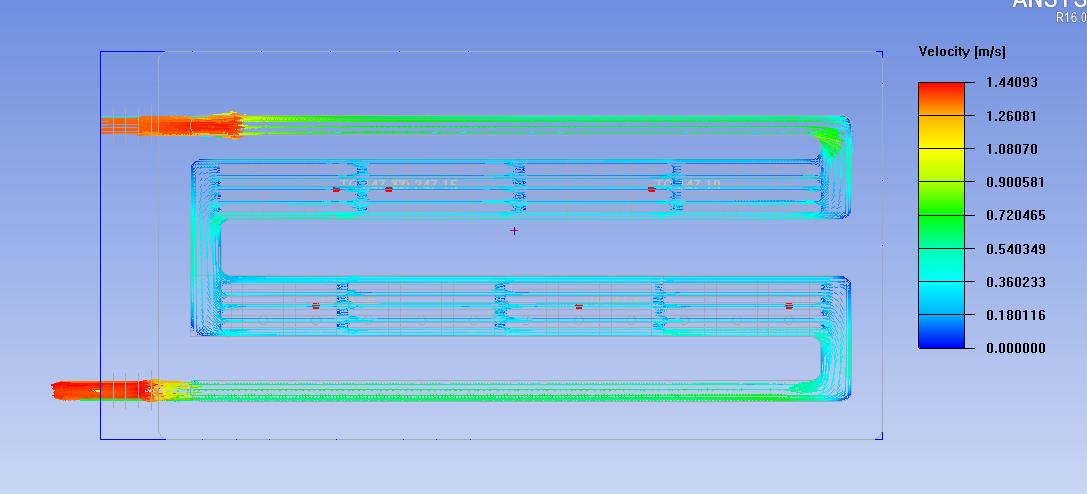

• Geschwindigkeitsverteilung im Wasser

• Die maximale Geschwindigkeit beträgt 1,44 m/s

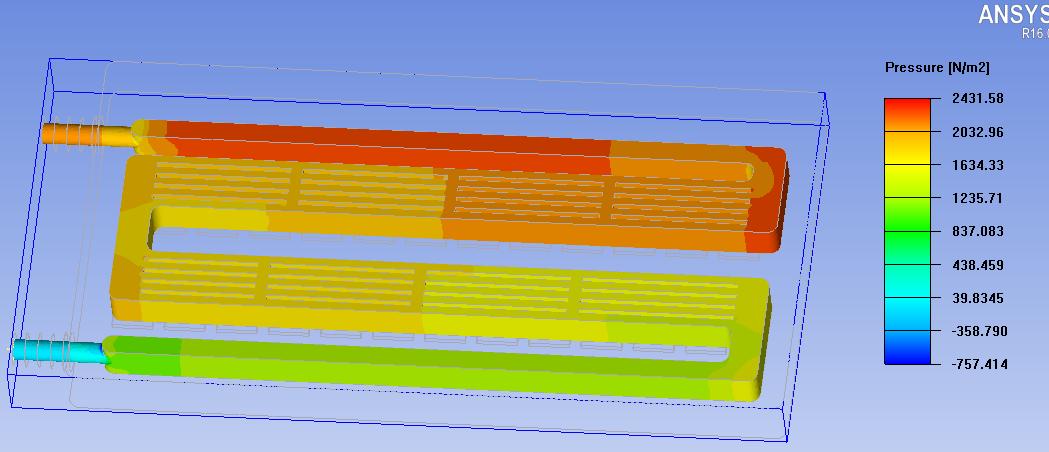

• Wasserdruckverteilung

• Der maximale Differenzdruck beträgt 2431 N/m2

Die Ergebnisse:

• Bei Verwendung der einfachen Modellmethode weicht das Ergebnis vom tatsächlichen Modul ab.

• Die maximale Oberflächentemperatur der flüssigen Kühlplatte beträgt 64,90℃

• Die maximale Oberflächentemperatur der Batteriezelle beträgt 65,1℃
