3-Achsen- vs. 4-Achsen- vs. 5-Achsen-CNC-Fräsen: Ein umfassender Leitfaden für die Präzisionsfertigung

ICH. Einführung

CNC-Fräsen hat die Fertigungsindustrie revolutioniert, indem es eine hohe Präzision und Effizienz bei der Herstellung komplexer Teile ermöglicht.Das Verständnis der Unterschiede zwischen 3-Achsen-, 4-Achsen- und 5-Achsen-Fräsmaschinen ist entscheidend für die Auswahl der richtigen Ausrüstung für Ihre spezifischen Anforderungen.Dieser Leitfaden befasst sich mit den Fähigkeiten, Vorteilen und Anwendungen der einzelnen Fräsmaschinentypen und hilft Ihnen, fundierte Entscheidungen für Ihre Fertigungsprojekte zu treffen.

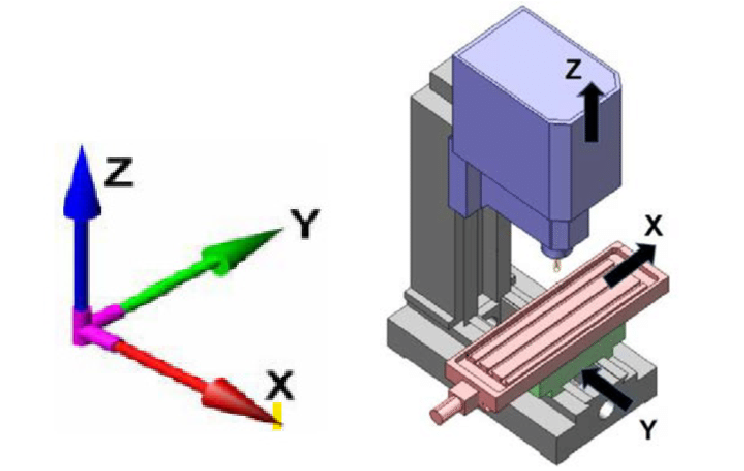

II. 3-Achsen-CNC-Fräsmaschinen

Definition und grundlegende Funktionsweise

3-Achsen-CNC-Fräsmaschinen arbeiten auf der X-, Y- und Z-Achse.Das Schneidwerkzeug bewegt sich entlang dieser drei linearen Achsen, um Material von einem Werkstück abzutragen und so die gewünschte Form zu erzeugen.

Fähigkeiten und Einschränkungen

3-Achs-Maschinen sind ideal für einfache, ebene Flächen und Grundgeometrien.Sie müssen jedoch ihre Fähigkeit verbessern, mit komplexen Formen oder Hinterschnitten umzugehen.

Allgemeine Anwendungen

· Grundlegendes Prototyping

· Einfache Bauteilfertigung

· Gravieren und Bohren

Vorteile und Nachteile

· Vorteile: Kostengünstig, einfach zu programmieren, für einfache Aufgaben geeignet.

· Nachteile: Beschränkt auf einfachere Geometrien, weniger Flexibilität bei der Bearbeitung komplexer Teile.

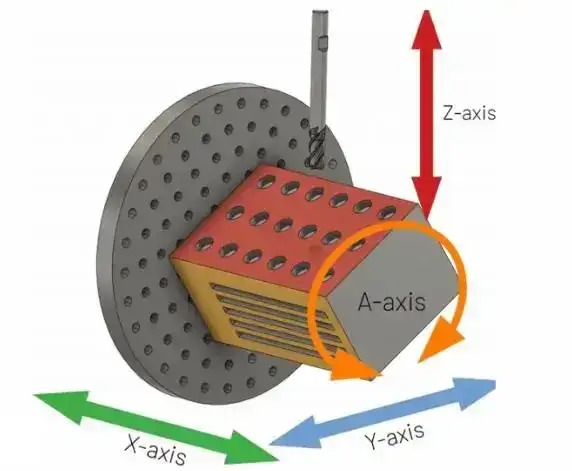

III. 4-Achsen-CNC-Fräsmaschinen

Wie sich das 4-Achsen-Fräsen vom 3-Achsen-Fräsen unterscheidet

4-Achsen-Fräsmaschinen fügen eine Rotationsbewegung um die X-Achse, die sogenannte A-Achse, hinzu.Dadurch wird das Werkstück gedreht und der Zugang zu mehr Winkeln und Oberflächen ermöglicht.

Arten von 4-Achsen-Konfigurationen (Indexierung vs. kontinuierlich)

· Indizierung: Die A-Achse bewegt sich in diskreten Schritten.

· Kontinuierlich: Die A-Achse kann kontinuierlich rotieren, was eine komplexere Bearbeitung ermöglicht.

Erweiterte Möglichkeiten gegenüber 3-Achsen

4-Achsen-Maschinen können komplexere Geometrien verarbeiten, einschließlich Spiralschnitten und komplizierten Designs, wodurch sie für anspruchsvollere Anwendungen geeignet sind.

Ideale Anwendungsfälle

· Erstellen von Teilen mit Löchern oder Merkmalen auf mehreren Seiten

· Komplexeres Prototyping

· Bearbeitung zylindrischer Objekte

IV. 5-Achsen-CNC-Fräsmaschinen

Erläuterung der 5-Achsen-Bewegung

5-Achsen-Fräsmaschinen arbeiten mit den Linearachsen X, Y und Z sowie zwei zusätzlichen Rotationsachsen (A und B).Dadurch kann sich das Schneidwerkzeug aus nahezu jeder Richtung dem Werkstück nähern.

Typen (3+2 vs. simultane 5-Achsen)

· 3+2 Achsen: Die Maschine bewegt sich auf drei Linearachsen und zwei Rotationsachsen, jedoch nicht gleichzeitig.

· Simultan 5-Achsen: Alle fünf Achsen bewegen sich gleichzeitig und bieten so höchste Präzision und Flexibilität.

Erweiterte Funktionen und komplexe Geometrien

5-Achsen-Maschinen können komplexe Teile mit komplizierten Details und Hinterschnitten herstellen, was sie in Branchen, die hohe Präzision erfordern, unverzichtbar macht.

Branchen und Anwendungen, die am meisten profitieren

· Luft- und Raumfahrt

· Herstellung medizinischer Geräte

· Automobil

· Komplexer Formen- und Formenbau

V. Vergleich von 3-, 4- und 5-Achsen-Fräsen

Paralleler Leistungsvergleich

· 3-Achsen: Am besten für einfache Teile und flache Oberflächen geeignet.

· 4-Achsen: Fügt Rotationsfähigkeit hinzu, geeignet für komplexere Geometrien.

· 5-Achsen: Bietet höchste Präzision und Flexibilität, ideal für komplizierte und komplexe Teile.

Kostenüberlegungen

· 3-Achsen: Am erschwinglichsten, niedrigere Betriebskosten.

· 4-Achsen: Moderate Kosten, höher als beim 3-Achser, aber niedriger als beim 5-Achser.

· 5-Achsen: Am teuersten, bietet aber die größten Funktionen.

Produktivitäts- und Effizienzfaktoren

· 3-Achsen: Effizient für einfache Aufgaben, begrenzt in der Komplexität.

· 4-Achsen: Höhere Produktivität für komplexe Teile, vielseitiger.

· 5-Achsen: Höchste Produktivität für komplizierte Designs, reduziert die Notwendigkeit mehrerer Setups.

Wann Sie die einzelnen Typen auswählen sollten

· 3-Achsen: Für einfache, unkomplizierte Aufgaben und kostensensible Projekte.

· 4-Achsen: Wenn Maschinenteile mit Merkmalen auf mehreren Seiten benötigt werden.

· 5-Achsen: Für hochkomplexe Teile, die Präzision und komplizierte Details erfordern.

VI. Fortschritte in der Mehrachsen-Frästechnologie

Neueste Innovationen bei CNC-Steuerungen und Software

Zu den jüngsten Fortschritten in der CNC-Technologie gehören verbesserte Software zur besseren Optimierung des Werkzeugwegs, Echtzeitüberwachung und verbesserte Automatisierungsmöglichkeiten, wodurch das Mehrachsenfräsen effizienter und genauer wird.

Hybride Fertigung, die additive und subtraktive Prozesse kombiniert

Durch die Kombination von CNC-Fräsen mit 3D-Metalldruck können komplexe Teile sowohl mit additiven als auch subtraktiven Verfahren hergestellt werden, was eine beispiellose Designflexibilität und Materialeffizienz bietet.

VII. Auswahl des richtigen CNC-Fräsdienstes

Bei der Auswahl eines Anbieters zu berücksichtigende Faktoren

· Fachwissen und Erfahrung im Mehrachsfräsen

· Angebotsspektrum (z. B. 3D-Druck, Flachschleifen)

· Qualitätskontrollmaßnahmen und Zertifizierungen

· Kundenrezensionen und Fallstudien

Vorteile der Zusammenarbeit mit einem vielseitigen Hersteller

Die Partnerschaft mit einem Hersteller, der ein breites Spektrum an CNC-Bearbeitungsdienstleistungen anbietet, stellt sicher, dass alle Ihre Fertigungsanforderungen unter einem Dach erfüllt werden, was die Logistik vereinfacht und eine gleichbleibende Qualität gewährleistet.

VIII. Abschluss

Die Unterschiede zwischen 3-Achsen, 4-Achsen und 5-Achsen verstehen CNC-Fräsmaschinen ist für die Auswahl der richtigen Ausrüstung für Ihre Fertigungsanforderungen von entscheidender Bedeutung.Jeder Typ bietet einzigartige Fähigkeiten und Vorteile, wodurch er für verschiedene Anwendungen und Branchen geeignet ist.Mit der fortschreitenden Weiterentwicklung der CNC-Technologie erweitern sich die Möglichkeiten der Präzisionsfertigung und bieten neue Möglichkeiten für Innovation und Effizienz.

Durch die Nutzung des Fachwissens und der fortschrittlichen Ausrüstung eines vielseitigen Unternehmens CNC-Bearbeitungsservice Mit einem Anbieter wie Kingkatech können Sie sicherstellen, dass Ihre Projekte mit höchster Präzision und Qualität ausgeführt werden.Kontaktieren Sie uns noch heute, um mehr über unsere CNC-Bearbeitungsdienstleistungen zu erfahren und wie wir Ihnen helfen können, Ihre Designs zum Leben zu erwecken.
