Warum Tiefbearbeitungs-Kühlplatten bei der GPU-Kühlung mit hoher Dichte Probleme haben

Im Wettlauf um die Kühlung der Elektronik der nächsten Generation hat sich die Flüssigkeitskühlung von einem Nischenluxus zu einer absoluten Notwendigkeit entwickelt. In der Wärmetechnik herrscht jedoch weiterhin ein gefährliches Missverständnis: die Annahme, dass jede Flüssigkeitskühlungsmethode mit jedem Hochleistungschip zurechtkommt. Während eine flüssige Kühlplatte für die Tiefenbearbeitung eine bemerkenswerte Fertigungsleistung darstellt – sie bietet unübertroffene Leckfestigkeit und Kosteneffizienz für industrielle Anwendungen –, führt der Einsatz auf modernen KI-Prozessoren mit ultrahoher Dichte häufig zu kritischen thermischen Ausfällen.

Der Kern des Problems liegt nicht in der Gesamtwattleistung, die die Platte aufnehmen kann, sondern in der Art und Weise, wie moderne GPUs Wärme erzeugen und verteilen. Hochdichte Rechenmaschinen erzeugen extreme, lokalisierte Wärmespitzen, die die Betriebsmechanik einfacher Bohrkanäle grundlegend zerstören.

Dieser umfassende technische Leitfaden untersucht die architektonischen Unterschiede zwischen einer standardmäßigen, tieflochgebohrten Kühlplatte und einer speziellen GPU-Flüssigkeitskühlplatte und erläutert genau, warum die Tiefbearbeitung in Rechenzentren an Leistungsgrenzen stößt und wie Ingenieure ihre Beschaffungsstrategien an Umgebungen mit hohem Wärmefluss anpassen müssen.

Inhaltsverzeichnis

1. Was ist der wesentliche technische Vorteil der Tiefbearbeitung?

2. Warum verstößt die GPU-Hotspot-Architektur gegen Standard-Kühlregeln?

3. Wie begrenzt die Strömungsgeometrie die Hotspot-Unterdrückung?

4. Warum sind Material und Oberfläche bei der Kühlung mit hohem Wärmefluss von entscheidender Bedeutung?

5. Was passiert, wenn High-Density-Computing die Fertigungskapazitäten übersteigt?

6. Welche Flüssigkeitskühlungstechnologien lösen tatsächlich den GPU-Engpass?

7. Wie sollten Ingenieure die richtige thermische Lösung auswählen?

1. Was ist der wesentliche technische Vorteil der Tiefbearbeitung?

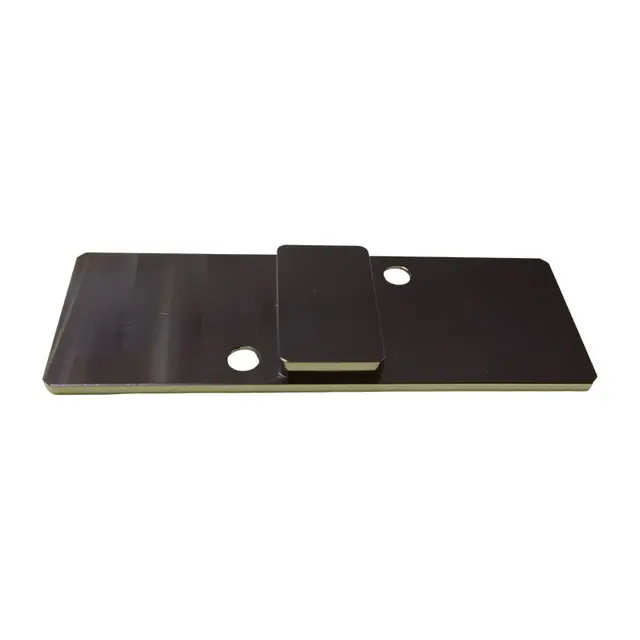

Um zu verstehen, warum eine Technologie in einem bestimmten Szenario versagt, müssen wir zunächst verstehen, warum sie überhaupt entwickelt wurde. Gemäß den Herstellungsdefinitionen von Kingka wird eine Tiefbearbeitungs-Flüssigkeitskälteplatte (auch als tieflochgebohrte Platte bekannt) durch das Bohren tiefer, sich kreuzender zylindrischer Löcher in einen massiven Metallblock hergestellt. Diese Wege bilden interne parallele oder gerichtete Kanäle, und die äußeren Eintrittspunkte sind mit Hochleistungsstopfen verschlossen.

Durch diesen Prozess entsteht eine einteilige, monolithische Aluminiumstruktur ohne jegliche Lötnähte oder Schweißverbindungen. Für Wärmetechniker bietet dies einen enormen strukturellen Vorteil: Das Leckagerisiko ist praktisch null und das Fehlen thermischer Schnittstellenschichten sorgt für eine äußerst gleichmäßige und stabile Kühlung.

In Anwendungen mit verteilten Wärmequellen mittlerer Leistung – wie industrielle Wechselrichter, LED-Treiber, Batteriemanagementsysteme (BMS) für Elektrofahrzeuge (EV) und Telekommunikationsgeräte – funktioniert diese CNC-gefräste Flüssigkeitskühlplatte einwandfrei. Es ist äußerst kostengünstig, bietet einen geringen Druckabfall für stabile Flüssigkeitspumpen und garantiert eine langfristige Zuverlässigkeit.

2. Warum verstößt die GPU-Hotspot-Architektur gegen die Standard-Kühlregeln?

Das thermische Profil einer modernen Grafikverarbeitungseinheit (GPU), insbesondere derjenigen, die für künstliche Intelligenz und maschinelles Lernen verwendet werden, unterscheidet sich drastisch von einem industriellen Leistungsmodul. Ein industrielles IGBT-Modul verteilt seine Wärme relativ gleichmäßig über eine große Oberfläche. Eine GPU weist jedoch eine äußerst ungleichmäßige Wärmeverteilung auf, die durch extreme, lokalisierte Temperaturspitzen gekennzeichnet ist.

Diese Chips mit hoher Dichte konzentrieren enorme Mengen an Wärmeenergie in winzigen, spezifischen Logikkernen auf dem Siliziumchip und erzeugen so enorme Temperaturunterschiede zwischen dem Kern und dem umgebenden VRAM. Um eine thermische Architektur wirklich zu optimieren, müssen Thermoingenieure die genauen Wärmeflussgrenzen der Flüssigkeitskühlungstechnologie für die Tiefbearbeitung bewerten . Während ein massiver Aluminiumblock problemlos eine verteilte 300-W-Last bewältigen kann, führt die erzwungene Kühlung eines hochkonzentrierten 100-W/cm²-Chips zu einer schnellen thermischen Sättigung, was erklärt, warum Standardlösungen unter den modernen Siliziumanforderungen versagen.

Eine tief bearbeitete Platte ist im Grunde ein Mechanismus zur „groben Kühlung“. Es senkt die Temperatur des gesamten Metallblocks gleichmäßig. Es ist nicht möglich, die Kühlleistung dynamisch zuzuteilen oder einen Hotspot im Millimeterbereich aggressiv anzugreifen, wodurch die kritischsten Teile der GPU gefährlich nahe an der thermischen Drosselung bleiben.

3. Wie begrenzt die Strömungsgeometrie die Hotspot-Unterdrückung?

Der größte Nachteil einer tiefgebohrten Kühlplatte in einer GPU-Umgebung mit hoher Dichte ist ihre geometrische Steifigkeit. Da die internen Kanäle durch lange, gerade Bohrer erzeugt werden, sind die Flüssigkeitswege auf parallele Linien oder eine einfache Serpentinenführung beschränkt.

Diese Art der Fluiddynamik wird als „Bypass-Strömung“ bezeichnet. Die Flüssigkeit bewegt sich reibungslos entlang der glatten, geraden Wände des Kanals. Während dies fantastisch ist, um den Druckabfall zu minimieren, ist es die schlechteste Konstruktion, die möglich ist, wenn es darum geht, die thermische Grenzschicht über einem starken Hotspot zu durchbrechen.

Während dies fantastisch ist, um den Druckabfall zu minimieren, ist es die schlechteste Konstruktion, die möglich ist, wenn es darum geht, die thermische Grenzschicht über einem starken Hotspot zu durchbrechen. In diesem Zusammenhang ist es für Wärmetechniker von entscheidender Bedeutung, zu bewerten, wann Tiefbearbeitungs-Kaltplatten an ihre Grenzen stoßen , bevor sie sie für dichtes Silizium spezifizieren.

Fortschrittliche GPU-Kühlung erfordert eine völlig andere Fluiddynamik: „Aufprallströmung“. Eine echte GPU-Flüssigkeitskühlplatte basiert auf einer Düsenplatte, die Hochgeschwindigkeitskühlmittel direkt nach unten in eine Reihe von Mikrorippen drückt, die sich genau über dem Silizium-Hotspot befinden. Dadurch entstehen starke Turbulenzen, die die Hitze heftig abführen. Da die Tiefenbearbeitung diese komplexen, topographieoptimierten mikrofluidischen Strukturen oder dynamischen Strömungsverteilungen nicht erzeugen kann, entsteht ein System, das die gesamte Grafikkarte kühlen kann, aber völlig unfähig ist, die Spitzentemperaturen im Kern zu unterdrücken.

4. Warum sind Material und Oberfläche bei der Kühlung mit hohem Wärmefluss von entscheidender Bedeutung?

Die Thermodynamik schreibt vor, dass die Effizienz der Wärmeübertragung durch die Leitfähigkeit des Materials und die benetzte Oberfläche bestimmt wird. Im Tiefbearbeitungsprozess ist Aluminium aufgrund seiner hervorragenden Bearbeitbarkeit und seines Kostenprofils das häufigste Grundmaterial.

Allerdings besitzt Aluminium eine Wärmeleitfähigkeit von etwa 200 W/m·K. Während eine Aluminium-Kühlplatte für Elektronik mittlerer Leistung akzeptabel ist, wird sie bei extremer Wärmeströmung zu einem ernsthaften Engpass. Das Metall kann die Wärme einfach nicht schnell genug vom Silizium ableiten. Kupfer ist mit einer Wärmeleitfähigkeit von etwa 400 W/m·K hinsichtlich der extremen Dichte deutlich überlegen, allerdings ist Kupfer viel härter, schwerer und beim Tiefbohren teurer.

Darüber hinaus handelt es sich bei gebohrten Kanälen um physikalisch glatte Zylinder. Ihnen fehlt die innere Oberfläche. Bei der Bewertung dieser Material- und Geometriebeschränkungen wird deutlich, wann tief bearbeitete Kühlplatten in realen Anwendungen an ihre Leistungsgrenzen stoßen. Den glatten Wänden eines tiefgebohrten Kanals fehlt einfach die benetzte Oberfläche, um massive Wärme in die Flüssigkeit zu ziehen, bevor die lokale Temperatur des Metalls ansteigt. Im Gegensatz dazu verwenden High-End-GPU-Kühler geschälte Kupferrippen oder vakuumgelötete Mikrokanäle, um die innere Oberfläche um ein Vielfaches zu vergrößern, sodass sie extreme Hitze sofort absorbieren können.

5. Was passiert, wenn High-Density-Computing die Produktionskapazitäten übersteigt?

Wenn Hardware-Ingenieure fälschlicherweise eine standardmäßige CNC-gefräste Flüssigkeitskühlplatte für einen KI-Trainingscluster spezifizieren, manifestieren sich die physischen Einschränkungen in sofortigen Ausfällen auf Systemebene.

Wenn der Hotspot in einer Umgebung mit hoher Dichte nicht aggressiv unterdrückt wird, lösen die internen Sicherheitsmechanismen der GPU eine thermische Drosselung aus, wodurch die Taktrate des Prozessors absichtlich verlangsamt wird, um ein physisches Schmelzen zu verhindern. Da Rechenzentren immer mehr Rechenleistung in Standard-Racks unterbringen, ist die Erkennung, wann sich eine flüssige Kühlplatte in einen thermischen Engpass innerhalb von KI-Serverarchitekturen verwandelt, ein entscheidender technischer Meilenstein. Wenn die Kühlplatte den lokalisierten Hotspot nicht unterdrücken kann, wird der GPU-Kern gedrosselt, was teure Rechenzyklen verschwendet und den Zweck der Installation eines Flüssigkeitskreislaufs von vornherein zunichte macht.

Darüber hinaus erfordert die GPU-Montage höchste Präzision. Jede Abweichung in der Dicke des Wärmeleitpads oder beim Montagedruck kann das Hotspot-Problem verschlimmern. Da tief bearbeiteten Platten die dichten, lokalisierten Mikrorippenstrukturen fehlen, die einen massiven Puffer an Kühlkapazität bieten, kann selbst eine geringfügige Unvollkommenheit des Montagedrucks auf einen KI-Chip zu sofortigen, katastrophalen Leistungseinbußen führen.

6. Welche Flüssigkeitskühlungstechnologien lösen tatsächlich den GPU-Engpass?

Um die inhärenten physikalischen Einschränkungen der Tiefbearbeitung zu überwinden, hat die Industrie hochspezialisierte Kühlplattenarchitekturen mit hohem Wärmefluss entwickelt, die speziell für Silizium mit extremer Dichte ausgelegt sind.

Um die notwendige Hotspot-Unterdrückung und Flüssigkeitsturbulenzen zu erreichen, müssen Ingenieure auf fortschrittliche Fertigungsmethoden umsteigen:

• Geschälte Lamellen-Kupferplatten: Bei diesem Verfahren werden extrem dünne, dichte Reihen von Kupferlamellen mit einer Spezialklinge direkt von einer festen Unterlage geschnitten und zusammengefaltet. Dadurch entsteht genau dort, wo der Chip Kontakt hat, eine riesige Oberfläche.

• Vakuumgelötete Mikrokanäle: Mehrere Schichten aus fein CNC-gefrästem Kupfer oder Aluminium werden in einem Vakuumofen miteinander verschmolzen. Dies ermöglicht völlige topologische Freiheit und schafft hochkomplexe mikrofluidische Routing- und Strahlauftreffzonen, die auf exakte VRAM- und GPU-Kernlayouts abzielen.

• Hybrides Reibrührschweißen (FSW): Eine Grundplatte wird mit komplexen 3D-Strömungspfaden gefräst und darüber wird mittels FSW ein Deckel geschweißt. Dies bietet mehr Designfreiheit als Tiefbohren und sorgt gleichzeitig für eine hohe strukturelle Integrität.

7. Wie sollten Ingenieure die richtige thermische Lösung auswählen?

Bei der Debatte geht es nicht darum, ob die Tiefbearbeitung eine fehlerhafte Technologie ist – sie ist eine unglaublich robuste, kostengünstige und sichere Lösung für die richtigen Anwendungen. Das Kernproblem besteht darin, die Herstellungsmethode an die Physik der Wärmequelle anzupassen.

Wenn Sie industrielle Leistungselektronik, Elektrofahrzeugbatterien oder Telekommunikationsgehäuse kühlen, bei denen die Wärme verteilt wird und die Budgets knapp sind, ist eine standardmäßige CNC-gefräste Flüssigkeitskühlplatte Ihre optimale Wahl. Wenn Sie jedoch eine Flüssigkeitskühlplatte für ein Rechenzentrum für die nächste Generation von KI-Beschleunigern entwerfen, erfordert die Physik der Hotspot-Unterdrückung, dass Sie in Mikrokanal- oder Hybrid-Kühlarchitekturen investieren müssen.

Bei Kingka schließen wir die Lücke zwischen technischer Physik und Fertigungsrealität. Unabhängig davon, ob Ihr Projekt die undurchdringliche Zuverlässigkeit eines tiefgebohrten Aluminiumblocks für einen EV-Wechselrichter erfordert oder Sie ein Upgrade auf eine individuell gelötete Mikrokanalplatte benötigen, um die volle Rechenleistung eines HPC-Clusters freizusetzen, verfügen unsere Thermoingenieure über die umfassenden OEM/ODM-Fähigkeiten, um genau Ihren Engpass zu lösen. Lassen Sie nicht zu, dass Fertigungseinschränkungen Ihre Verarbeitungsleistung drosseln – wenden Sie sich an unser Team, um die exakte thermische Topographie zu entwickeln, die Ihr Chip erfordert.

Vergleich: Tiefenbearbeitung vs. GPU-optimierte Mikrokanal-Kühlplatten

Häufig gestellte Fragen (FAQs)

1. Warum wird die Tiefenbearbeitung für KI-GPUs nicht empfohlen?

Bei der Tiefbearbeitung werden gerade, glatte Bohrlöcher verwendet, die topologisch nicht optimiert werden können, um die intensiven, hochkonzentrierten Wärmespitzen (Hotspots) zu bekämpfen, die von KI-GPUs erzeugt werden. Ihnen fehlt die erforderliche innere Oberfläche und Flüssigkeitsturbulenzen, um eine thermische Drosselung des GPU-Kerns zu verhindern.

2. Was ist ein Hotspot auf einer GPU?

Ein Hotspot ist ein spezifischer, mikroskopisch kleiner Bereich auf dem Siliziumchip, in dem die Logikkerne am härtesten arbeiten und deutlich mehr Wärme erzeugen als die umliegenden Bereiche (wie die Speichermodule). Für eine High-End-Kühlung sind Strukturen erforderlich, die speziell darauf ausgelegt sind, diese lokalisierten Spitzen zu bekämpfen.

3. Beschränkt Aluminium die Kühlung mit hoher Dichte?

Ja. Aluminium hat eine Wärmeleitfähigkeit von etwa 200 W/m·K. Bei extremer Wärmeströmung kann Aluminium die Wärme nicht schnell genug vom Silizium ableiten, um einen Temperaturaufbau zu verhindern. Eine Kühlung mit extremer Dichte erfordert fast immer reines Kupfer (ca. 400 W/m·K).

4. Was ist Strahlaufprall und warum gibt es ihn bei der Tiefbearbeitung nicht?

Jet Impingement ist eine strömungsdynamische Technik, bei der Kühlmittel mit hoher Geschwindigkeit vertikal direkt auf eine gerippte Oberfläche gedrückt wird, um die Wärmeübertragung zu maximieren. Da bei der Tiefbearbeitung horizontale Kanäle durch einen massiven Block gebohrt werden, kann nur eine seitliche „Bypass“-Strömung erzeugt werden, wodurch ein vertikaler Aufprall physikalisch unmöglich ist.

5. Sind tief bearbeitete Kühlplatten eine schlechte Technologie?

Gar nicht. Sie sind strukturell überlegen in Bezug auf Leckageverhinderung und mechanische Haltbarkeit. Sie sind die absolut beste Wahl für verteilte Anwendungen mit mittlerer Leistung wie Industriewechselrichtern, Telekommunikationsgeräten und EV-Leistungsmodulen, bei denen Zuverlässigkeit und Kosten höhere Priorität haben als extreme Hotspot-Unterdrückung.

6. Wenn meine Standard-CNC-Kühlplatte nicht ausreicht, worauf sollte ich upgraden?

Wenn Ihr Chip thermisch drosselt, müssen Sie auf eine Kühlplattenarchitektur umsteigen, die eine größere innere Oberfläche und eine lokalisierte Strömungsführung bietet, z. B. eine vakuumgelötete Mikrokanalplatte, ein geschältes Kupferrippendesign oder eine Friction Stir Welded (FSW)-Hybridplatte.

7. Erhöht sich der Druckabfall mit einer Mikrokanal-GPU-Kühlplatte?

Ja, deutlich. Die dichten Mikrorippen, die die große Kühloberfläche bilden, erzeugen außerdem einen hohen Widerstand gegen den Flüssigkeitsstrom. Das bedeutet, dass ein Upgrade auf eine GPU-spezifische Kühlplatte im Vergleich zu einer glatten, tief bearbeiteten Platte eine stärkere, leistungsfähigere Flüssigkeitspumpe in Ihrem Kühlkreislauf erfordert.
