Was ist die Wärmeflussgrenze von Flüssigkühlplatten für die Tiefbearbeitung?

In der sich schnell entwickelnden Welt der Leistungselektronik ist das Wärmemanagement oft der größte Engpass bei der Bestimmung der maximalen Leistung eines Systems. Während Ingenieure von Luftkühlung auf Flüssigkeitskühlung umsteigen, um steigende Leistungsdichten zu bewältigen, hat sich die Flüssigkühlplatte für die Tiefbearbeitung als äußerst zuverlässiger und kostengünstiger Standard herausgestellt. In der Entwurfsphase stellt sich jedoch häufig die kritische Frage: Wie hoch ist die tatsächliche Wärmeflussgrenze dieser Kühlplatten?

Obwohl es keine einheitliche magische Zahl gibt, die für jede Konfiguration gilt, ist das Verständnis der technischen Grenzen einer tief bearbeiteten Struktur für fundierte B2B-Beschaffungsentscheidungen von entscheidender Bedeutung. Eine Überspezifikation eines Kühlsystems mit teuren Mikrokanälen kann das Projektbudget ruinieren, während eine Unterspezifikation zu einem katastrophalen thermischen Ausfall führen kann. Dieser umfassende Leitfaden untersucht die physikalischen Fähigkeiten, strukturellen Vorteile und natürlichen thermischen Grenzen von CNC-gefrästen Kühlplatten und hilft Ihnen bei der genauen Entscheidung, wann Sie diese verwenden und wann Sie auf eine maßgeschneiderte Flüssigkeitskühlungslösung aufrüsten sollten.

Inhaltsverzeichnis

1. Wie beeinflusst die einteilige Struktur die Wärmeflusskapazität?

2. Was sind die technischen Grenzen für Aluminium- und Kupferbasismaterialien?

3. An welchem ​​Punkt kommt es bei tiefbearbeiteten Platten zu thermischen Engpässen?

4. Warum sind diese Kühlplatten die bevorzugte Wahl für Industrie- und Elektrofahrzeuge?

5. Wie legt High-Density Computing die strukturellen Einschränkungen offen?

6. Wie können kundenspezifische Flüssigkeitskühlungslösungen die Systemfunktionen erweitern?

1. Wie beeinflusst die einteilige Struktur die Wärmeflusskapazität?

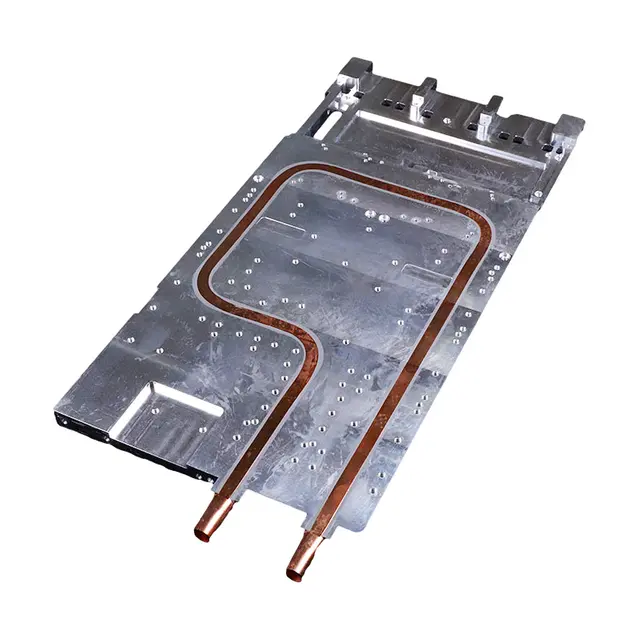

Um die Einschränkungen des Wärmeflusses einer Tiefbearbeitungs-Flüssigkeitskühlplatte zu verstehen, muss man zunächst deren Herstellungsarchitektur verstehen. Im Gegensatz zu gelöteten oder rührreibgeschweißten (FSW) Kaltplatten, die mehrere Metallteile miteinander verbinden, wird eine tief bearbeitete Platte durch einen subtraktiven Prozess erzeugt. Präzisions-CNC-Maschinen verwenden spezielle lange Bohrer, um parallele, sich kreuzende Kanäle direkt in einen massiven Metallblock zu bohren. Anschließend werden die Eintrittsstellen mit hochwertigen Metallstopfen sicher verschlossen.

Diese einteilige Aluminiumkonstruktion bestimmt grundlegend sein thermisches Verhalten. Da zwischen der Wärmequelle und der Kühlflüssigkeit keine Schweißschnittstellen oder Lötschichten vorhanden sind, gibt es keine „thermischen Grenzprobleme“, d. h. Wärmeübertragungen durch reines, durchgehendes Metall. Dadurch werden die lokalisierten mechanischen Spannungen und der thermische Widerstand eliminiert, die häufig durch das Zusammenfügen verschiedener Metallkomponenten entstehen.

Darüber hinaus sorgt die glatte, zylindrische Beschaffenheit der gebohrten Kanäle für eine gut vorhersagbare Fluiddynamik. Dieser stromlinienförmige Fluss minimiert den Druckverlust im gesamten System. Bei Anwendungen mit einem stetigen, moderaten Wärmefluss ermöglicht diese Struktur, dass das Kühlmittel die Wärme effizient abführt, ohne dass massive, energieintensive Pumpen erforderlich sind.

2. Was sind die technischen Grenzen für Aluminium- und Kupferbasismaterialien?

Die endgültige Wärmeflusskapazität einer Kühlplatte wird stark von ihrem Grundmaterial bestimmt. Im Bereich der Tiefbearbeitung arbeiten Ingenieure typischerweise mit zwei Primärmetallen, die jeweils unterschiedliche Wärmeleitfähigkeitsparameter aufweisen.

• Aluminium (ca. 200 W/m·K): Eine Aluminium-Flüssigkeitskühlplatte ist der Industriestandard für die meisten tief bearbeiteten Anwendungen. Es ist leicht, kostengünstig und gut bearbeitbar. Aluminium zeichnet sich durch die Bewältigung niedriger bis mittlerer bis hoher Wärmeströme aus und verteilt die Wärme gleichmäßig über den massiven Block, bevor sie an die Flüssigkeit übertragen wird.

• Kupfer (ca. 400 W/m·K): Wenn eine bestimmte Anwendung eine Kühlplatte mit hohem Wärmefluss erfordert, aber dennoch die Zuverlässigkeit einer Tiefbearbeitung erfordert, werden kundenspezifische Kupfervarianten verwendet. Aufgrund der hervorragenden Wärmeleitfähigkeit von Kupfer kann es konzentrierte Wärme viel schneller absorbieren und verteilen, wodurch die Wärmeflussgrenze höher liegt als bei Standard-Aluminiumplatten.

Die physikalische Grenze liegt jedoch nicht nur in der Leitfähigkeit des Metalls; es geht um die innere Oberfläche. Da tiefgebohrte Kanäle glatte Wände haben, verfügen sie von Natur aus über eine geringere benetzte Oberfläche als geschälte Rippen oder Mikrokanäle. Während Materialien wie Kupfer die thermische Sättigung verzögern können, bestimmt die Geometrie der gebohrten Kanäle letztendlich den absolut maximalen Wärmefluss, den die Platte sicher ableiten kann.

3. An welchem ​​Punkt kommt es bei tiefbearbeiteten Platten zu thermischen Engpässen?

Eine flüssige Kühlplatte mit Wärmefluss beruht auf einem Gleichgewicht zwischen der in das Metall eindringenden Wärme und der sie abführenden Flüssigkeit. Während tiefbearbeitete Platten unter kontinuierlicher, mäßiger thermischer Belastung unglaublich stabil sind, verfügen sie über eine natürliche physikalische Schwelle.

Mit zunehmender Leistungsdichte stößt die geradlinige Geometrie gebohrter Kanäle schließlich auf physikalische Einschränkungen. Um diese betrieblichen Schwellenwerte besser zu verstehen, müssen Wärmetechniker sorgfältig analysieren, wann Tiefbearbeitungs-Kaltplatten unter kontinuierlicher hoher Belastung an ihre Grenzen stoßen. Wenn in solchen Szenarien der Wärmestrom weiter ansteigt, ohne dass die innere Oberfläche zunimmt, treten mehrere deutliche Symptome auf. Zunächst bilden sich direkt unter den konzentrierten Wärmequellen lokale Hot Spots, da die glatten Kanalwände die Wärme nicht schnell genug in die Flüssigkeit übertragen können. Zweitens nimmt die Gleichmäßigkeit der Kühlung ab, was zu erheblichen Temperaturgradienten im gesamten Modul führt. Schließlich führt der Versuch, zum Ausgleich mehr Flüssigkeit durch die Kanäle zu drücken, dazu, dass der Druckabfall im System dramatisch ansteigt.

Tabelle: Vergleich von Liquid-Cold-Plate-Architekturen

4. Warum sind diese Kühlplatten die bevorzugte Wahl für Industrie- und Elektrofahrzeuge?

Wenn die Tiefbearbeitung eine niedrigere Spitzenwärmeflussgrenze hat als die Mikrokanalbearbeitung, warum wird sie dann so häufig eingesetzt? Die Antwort liegt in der B2B-Beschaffungslogik: Unternehmenskunden stützen ihre Entscheidungen selten allein auf die maximale Kühlleistung. Sie kaufen Zuverlässigkeit, Kostenkontrolle und Konsistenz.

Industrielle Energiesysteme:

In industriellen Energieumgebungen wird häufig eine CNC-gefräste Kühlplatte zur Kühlung von IGBT-Modulen, Industriewechselrichtern und Leistungswandlern verwendet. Diese Systeme erzeugen einen gleichmäßigen Wärmefluss auf mittlerem Niveau. Die tief bearbeitete Platte wird bevorzugt, da ihre einteilige Struktur eine außergewöhnliche Ebenheit bietet. Die hohe Ebenheit sorgt für maximalen Kontakt mit den schweren IGBT-Modulen und minimiert den Bedarf an dicken Wärmeleitmaterialien. Darüber hinaus bedeutet das Fehlen von Schweißermüdung, dass diese Platten jahrelangen kontinuierlichen, vibrationsintensiven Industriebetrieb ohne Ausfälle überstehen können.

Hilfssysteme für Elektrofahrzeuge (EV):

Im EV-Bereich erstreckt sich das Wärmemanagement über den Hauptantriebsmotor hinaus. Die Tiefenbearbeitung wird für Batteriemanagementsysteme (BMS), DC-DC-Wandler und Batteriekühlkreisläufe mit geringem Stromverbrauch sehr bevorzugt. Bei diesen Anwendungen konzentrieren sich Automobilingenieure stark auf Kostenkontrolle, Konsistenz bei der Serienfertigung und Garantien für Nulllecks. Da bei tief bearbeiteten Blechen keine empfindlichen Lötnähte erforderlich sind, wird das Leckagerisiko drastisch reduziert, was sie zur sichersten und wirtschaftlichsten Wahl für die Massenproduktion von Automobilen macht.

5. Wie legt High-Density Computing die strukturellen Einschränkungen offen?

Während tiefbearbeitete Bleche im Industrie- und Automobilsektor dominieren, werden sie bewusst von bestimmten extremen Umgebungen ferngehalten. Der Kontrast ist im Bereich fortschrittlicher Mikroprozessoren und moderner Rechenzentren am deutlichsten.

Um die geometrischen und strömungsdynamischen Einschränkungen einteiliger Designs vollständig zu verstehen, ist es wichtig zu untersuchen, warum Tiefbearbeitungs-Kühlplatten in GPU-Kühlumgebungen mit hoher Dichte Probleme haben. Bei diesen extremen KI- und Supercomputing-Anwendungen ist der Wärmefluss so stark konzentriert (oft übersteigt er Hunderte von Watt pro Quadratzentimeter), dass gerade, glattwandige Kanäle physikalisch nicht mithalten können. Nur ultrafeine Mikrokanäle oder geschälte Rippenstrukturen können die riesige innere Oberfläche bereitstellen, die erforderlich ist, um eine sofortige thermische Drosselung des Siliziumchips zu verhindern.

Bei einer tief bearbeiteten Platte würde in diesem Szenario die Flüssigkeit einfach direkt am Hotspot vorbeiströmen, ohne dass genügend Zeit oder Oberflächeninteraktion vorhanden wäre, um die starke Wärme abzuführen, was zu einem lokalen Komponentenausfall führen würde.

6. Wie können kundenspezifische Flüssigkeitskühlungslösungen die Systemfunktionen erweitern?

Wenn die Wärmebelastung Ihres Systems beginnt, sich den theoretischen Wärmeflussgrenzen eines standardmäßigen, tiefbearbeiteten Designs zu nähern, ist es an der Zeit, von einer Standard-Denkweise zu einem spezialisierten technischen Ansatz überzugehen. Wenn Sie feststellen, dass Ihr Projekt ungleichmäßige Kühlung, unzulässige Druckabfälle oder anhaltende Hotspots aufweist, benötigen Sie eine höhere Wärmeflusskapazität als Standardkonfigurationen.

Wir bei Kingka wissen, dass Industriekunden Wert auf Sicherheit, langfristige Zuverlässigkeit und präzise Fertigungskonsistenz legen. Während die Standard-Tiefbearbeitung ihre Grenzen hat, kann eine kundenspezifische Flüssigkeitskühlungslösung diese Grenzen erheblich verschieben. Indem wir das Design genau an Ihre Spezifikationen anpassen, können wir Folgendes optimieren:

• Strömungsweggeometrie: Anpassen der internen Führung, um die Flüssigkeit direkt unter bestimmten Hotspots zu zielen.

• Materialauswahl: Upgrade von Standard-Aluminium auf Kupferbasis für verbesserte Wärmeverteilung.

• Schnittstellenpräzision: Nutzung fortschrittlicher CNC-Funktionen zur Erzielung extremer Oberflächenebenheit und Maximierung der Wärmeübertragung vom Bauteil zur Platte.

Lassen Sie nicht zu, dass thermische Engpässe die Leistung Ihres Produkts beeinträchtigen. Unabhängig davon, ob Sie strikte Platzbeschränkungen einhalten, bestimmte Anforderungen an den Druckabfall bewältigen oder sich an einzigartige Kühlmitteltypen anpassen müssen: Die Partnerschaft mit einem Hersteller, der maßgeschneiderte End-to-End-Thermolösungen anbietet, sorgt dafür, dass Ihre Geräte sicher, effizient und zuverlässig laufen.

Häufig gestellte Fragen (FAQs)

F1: Was genau definiert einen „hohen Wärmefluss“ bei der Flüssigkeitskühlung?

A: Der Wärmefluss ist die Menge an Wärmeenergie, die pro Flächeneinheit übertragen wird (normalerweise gemessen in W/cm²). „Hoher Wärmefluss“ bezieht sich im Allgemeinen auf hochkonzentrierte Wärmelasten, wie sie beispielsweise von fortschrittlichen Laserdioden oder KI-Prozessoren erzeugt werden und spezielle Kühlstrukturen mit großer Oberfläche erfordern.

F2: Warum ist das Leckagerisiko bei tief bearbeiteten Kühlplatten so gering?

A: Im Gegensatz zu gelöteten oder geschweißten Platten, die zwei oder mehr Metallteile miteinander verbinden (wodurch Nähte entstehen, die unter Druck oder Vibration versagen können), werden tiefbearbeitete Platten in einen einzigen, massiven Metallblock gebohrt. Die einzigen Öffnungen sind die äußeren Bohrstellen, die einfach und sicher verschlossen werden können.

F3: Kann eine Aluminium-Flüssigkeitskühlplatte industrielle IGBT-Module verarbeiten?

A: Ja. Tief bearbeitete Kühlplatten aus Aluminium sind der Industriestandard für IGBTs. IGBTs erzeugen typischerweise einen kontinuierlichen, mittleren Wärmefluss über eine relativ große Oberfläche, der perfekt zur Wärmeleitfähigkeit von Aluminium und der robusten, flachen Struktur der Platte passt.

F4: Wie wirkt sich der Druckabfall auf die Leistung meines Kühlsystems aus?

A: Der Druckabfall ist der Widerstand, dem die Flüssigkeit ausgesetzt ist, wenn sie durch die Kühlplatte fließt. Ein hoher Druckabfall bedeutet, dass Sie eine größere, leistungsstärkere (und teurere) Pumpe benötigen, um einen ausreichenden Durchfluss aufrechtzuerhalten. Tief bearbeitete Platten verfügen über glatte, gerade Kanäle, die den Druckabfall auf ein Minimum beschränken.

F5: Wenn ich mehr Kühlung benötige, sollte ich dann einfach die Kühlmitteldurchflussrate erhöhen?

A: Nur bis zu einem gewissen Punkt. Während eine Erhöhung der Durchflussrate die Kühlung verbessern kann, erhöht sie auch den Druckabfall. Bei einer tief bearbeiteten Platte werden schließlich die glatten Wände der Kanäle zum Engpass; Unabhängig davon, wie schnell sich die Flüssigkeit bewegt, kann sie aufgrund der begrenzten Oberfläche die Wärme nicht schneller aufnehmen.

F6: Was ist der Vorteil einer tiefbearbeiteten Kupfer-Kühlplatte gegenüber einer Aluminium-Kühlplatte?

A: Kupfer hat eine fast doppelt so hohe Wärmeleitfähigkeit wie Aluminium (ca. 400 W/m·K gegenüber 200 W/m·K). Eine kundenspezifische Kühlplatte aus Kupfer absorbiert und verteilt lokalisierte Wärme viel schneller als Aluminium, sodass die tief bearbeitete Struktur einen höheren Wärmefluss bewältigen kann, bevor sich heiße Stellen bilden.

F7: Wann sollte ich eine kundenspezifische Flüssigkeitskühlungslösung einer Standardlösung vorziehen?

A: Sie sollten sich für eine maßgeschneiderte Lösung entscheiden, wenn Ihr System nicht standardmäßige Wärmequellenlayouts, strenge Platz- oder Gewichtsbeschränkungen, bestimmte Druckabfallbeschränkungen aufweist oder wenn der Wärmefluss Ihrer Komponente die Kapazität standardmäßiger Plattenkonstruktionen übersteigt.
