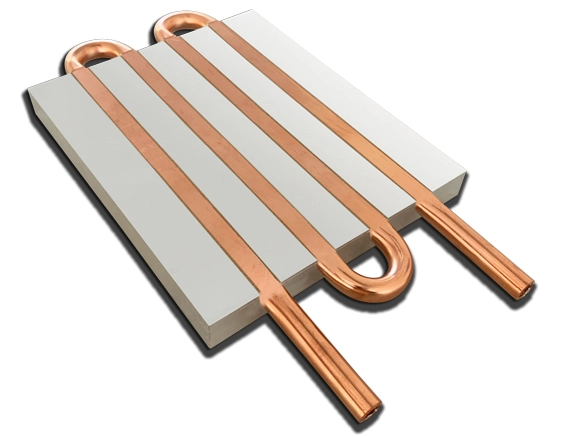

Vakuumgelötete Flüssigkeitskühlplatten für die IGBT- und Leistungselektronikkühlung

Da die Leistungsdichte moderner Elektronik immer weiter zunimmt, stehen Branchen, die auf Bipolartransistoren mit isoliertem Gate (IGBTs), Leistungswandler und industrielle Stromversorgungen angewiesen sind, vor einer entscheidenden technischen Herausforderung. Die enorme Wärmemenge, die bei Hochfrequenz- und Hochstromvorgängen entsteht, kann von herkömmlichen Kühlkörpern und Lüftern nicht mehr bewältigt werden. In diesen anspruchsvollen Umgebungen verringert überschüssige Wärme nicht nur die Effizienz; Dies führt zu einer schnellen Verschlechterung der Komponenten und einem katastrophalen Systemausfall.

Um einen kontinuierlichen, stabilen Betrieb aufrechtzuerhalten, stellen Ingenieurteams auf fortschrittliche Flüssigkeitskühlung um. Bei Leistungsmodulen reicht es jedoch nicht aus, Flüssigkeit einfach durch einen Metallblock laufen zu lassen. Das System erfordert eine hochentwickelte Komponente, die in der Lage ist, konzentrierte Wärmelasten zu bewältigen, Leckagen über Jahre hinweg zu verhindern und in immer kompaktere Räume zu passen. Hier wird eine vakuumgelötete Flüssigkeitskühlplatte zur Kühlung der Leistungselektronik zu einer wesentlichen strukturellen Investition.

In diesem umfassenden Leitfaden wird das einzigartige thermische Verhalten von Hochleistungsmodulen untersucht, warum Vakuumlöten die bevorzugte Fertigungstechnologie für deren Schutz ist und wie maßgeschneiderte Technik die langfristige Zuverlässigkeit Ihres gesamten elektronischen Systems gewährleistet.

1. Warum versagen herkömmliche Kühlmethoden in der Leistungselektronik?

Jahrzehntelang war die Luftkühlung der Standard für industrielle Energiesysteme. Kühlkörper aus stranggepresstem Aluminium und Lüfter mit hoher Drehzahl reichten aus, um die Komponenten innerhalb ihrer Betriebstemperaturgrenzen zu halten. Allerdings hat sich die Landschaft des Wärmemanagements in der Hochleistungselektronik grundlegend verändert.

Heutige Stromumwandlungsgeräte, Wechselrichter für Elektrofahrzeuge (EV) und Energiespeichersysteme sind darauf ausgelegt, große Mengen elektrischen Stroms auf sehr kleinem Raum zu verarbeiten. Diese hochdichte Architektur erzeugt einen thermischen Engpass. Herkömmliche Luftkühlung beruht auf der geringen Wärmekapazität der Umgebungsluft, was bedeutet, dass für eine effektive Kühlung große Oberflächen und ein hohes Luftstromvolumen erforderlich sind. Da die Geräte immer kompakter werden, ist im Gehäuse einfach nicht genügend Platz vorhanden, um die riesigen Aluminiumlamellen unterzubringen, die zur Ableitung der Kilowatt Wärme erforderlich sind.

Wenn ein luftgekühltes System nicht mithalten kann, kommt es zu einem schnellen Temperaturanstieg der elektronischen Komponenten. Dies verringert die Schalteffizienz der Leistungsmodule und verkürzt deren Lebensdauer erheblich. Um diese physikalische Beschränkung zu überwinden, müssen Ingenieure ein Medium mit einer viel höheren volumetrischen Wärmekapazität einsetzen: Flüssigkeit. Durch die Verwendung eines Flüssigkeitskühlungsansatzes für Leistungsmodule wird die Wärme direkt an der Quelle absorbiert und effizient abtransportiert, sodass die Geräte eine kompakte Grundfläche beibehalten und gleichzeitig höhere elektrische Lasten sicher verarbeiten können.

2. Was macht das IGBT-Wärmemanagement einzigartig?

Der Übergang zur Flüssigkeitskühlung löst das Volumenproblem, die Kühlung eines IGBT-Moduls erfordert jedoch einen spezifischen Ansatz. Bei der Entwicklung einer Wärmemanagementlösung für Leistungselektronik müssen Ingenieure berücksichtigen, dass die Wärme nicht gleichmäßig im gesamten Gerät erzeugt wird.

IGBT-Module und Hochleistungshalbleiter haben unterschiedliche interne Architekturen. Während des Betriebs tragen bestimmte Chips innerhalb des Moduls die Hauptlast der elektrischen Last. Dies führt zu schwerwiegenden, stark lokalisierten Hotspots. Wenn Sie eine generische Kühlplatte unter einem IGBT platzieren, kann die Flüssigkeit zwar effizient durch die Mitte fließen, die peripheren Hotspots könnten jedoch gefährlich ungekühlt bleiben.

Daher muss eine IGBT-Flüssigkeitskühlungslösung sehr zielgerichtet sein. Das Kühlsystem muss in direkter Reaktion auf die Wärmekarte des jeweiligen Leistungsmoduls ausgelegt sein. Um eine schnelle Wärmeübertragung zu gewährleisten, muss die Kühlflüssigkeit präzise unter die Bereiche mit der höchsten Wärmeentwicklung geleitet werden. Eine generische, handelsübliche Kühlplatte kann dieses Maß an Präzision nicht bieten, was Ingenieure dazu veranlasst, nach hochgradig anpassbaren Fertigungstechnologien zu suchen, die komplexe Innengeometrien unterstützen können.

3. Wie verbessert Vakuumlöten die Leistung von Flüssigkeitskühlplatten?

Um die präzise Flüssigkeitsführung zu erreichen, die für lokalisierte Hotspots erforderlich ist, nutzen Hersteller Vakuumlöten . Eine vakuumgelötete Kühlplatte wird hergestellt, indem mehrere Schichten präzisionsgefertigten Metalls (normalerweise Aluminium oder Kupfer) in einem sauerstofffreien Hochtemperatur-Vakuumofen miteinander verbunden werden.

Dieses Verfahren bietet einen deutlichen Vorteil gegenüber der herkömmlichen Extrusion oder dem mechanischen Bohren. Da die inneren Kanäle vor dem Kleben in flache Platten eingearbeitet werden, haben Ingenieure nahezu völlige Freiheit bei der Gestaltung der inneren Geometrie. Sie können komplizierte, gewundene Mikrokanäle, dichte Rippenstrukturen und spezifische Flüssigkeitsverteilungspfade entwerfen, die das Hotspot-Layout des darüber liegenden IGBT-Moduls direkt widerspiegeln.

Wenn die Baugruppe im Vakuumofen erhitzt wird, schmilzt ein Zusatzmetall und fließt durch Kapillarwirkung, wodurch die Schichten nahtlos miteinander verbunden werden. Dadurch entsteht eine hochintegrierte Struktur. Indem sie das Kühlmittel näher an die Wärmequelle strömen lässt und die innere Oberfläche für den Wärmeaustausch vergrößert, reduziert eine durch Vakuumlöten hergestellte Flüssigkeitskühlplatte für IGBT-Module den Wärmewiderstand drastisch und stellt sicher, dass die Komponenten innerhalb ihres sicheren Betriebstemperaturbereichs bleiben.

4. Warum ist die Zuverlässigkeit der Dichtungen für Leistungsmodule von entscheidender Bedeutung?

Während die thermische Leistung das Hauptziel ist, sind Sicherheit und Zuverlässigkeit die Hauptanliegen der Beschaffungs- und Technikteams. In einer industriellen Hochspannungsumgebung ist ein Kühlmittelleck nicht nur eine Unannehmlichkeit; Es handelt sich um ein kritisches Sicherheitsrisiko, das teure Geräte zerstören und schwere Betriebsausfälle verursachen kann.

Leistungselektronik arbeitet unter Dauerbelastung. Ein Flüssigkeitskühlsystem ist ständigen Temperaturschwankungen (Erwärmung unter Last und Abkühlung im Leerlauf), Flüssigkeitsdruckschwankungen und thermischer Materialausdehnung ausgesetzt. Wenn eine Kühlplatte mithilfe herkömmlicher mechanischer Befestigungselemente, Gummi-O-Ringe oder örtlicher Umfangsschweißung zusammengebaut wird, führen diese kontinuierlichen Belastungen schließlich zu einer Ermüdung der Verbindungen, wodurch ein Weg für Leckagen entsteht.

Dies ist der verborgene Wert des Vakuumlötens. Da die Verbindung im Vakuum erfolgt, findet keine Oxidation statt, sodass für den Prozess keine chemischen Flussmittel erforderlich sind. Diese „flussmittelfreie“ Verbindung stellt sicher, dass die inneren Kanäle sauber bleiben und verhindert innere Korrosion. Noch wichtiger ist, dass die metallurgische Bindung die gesamte Kontaktfläche der Platten abdeckt, nicht nur die Kanten. Dadurch entsteht eine solide, einheitliche Struktur, die Schwachstellen effektiv beseitigt und das Risiko langfristiger Leckagen drastisch reduziert. Für B2B-Kunden führt diese zuverlässige Dichtungsleistung direkt zu geringeren Wartungskosten und einer höheren Systemverfügbarkeit.

5. Wie optimieren benutzerdefinierte Flusskanäle die Systemeffizienz?

Das Verständnis der Vorteile des Vakuumlötens ist nur die halbe Miete; Die korrekte Anwendung erfordert umfassendes technisches Fachwissen. Ein Hochleistungs-Flüssigkeitskühlsystem muss eine hervorragende Wärmeableitung mit effizienter Fluiddynamik in Einklang bringen.

Wenn ein Ingenieur hochkomplexe, schmale interne Kanäle entwirft, die auf einen IGBT-Hotspot abzielen, kann er die Temperatur möglicherweise erfolgreich senken. Enge Kanäle erzeugen jedoch einen erheblichen Flüssigkeitswiderstand, der als Druckabfall bezeichnet wird. Ein hoher Druckabfall zwingt die externe Pumpe des Systems dazu, härter zu arbeiten, was mehr Energie verbraucht und möglicherweise die Gesamtdurchflussrate verringert.

Daher ist das optimale Kühlplattendesign ein Balanceakt zwischen Wärmewiderstand und Druckabfall. Ein professioneller Hersteller kundenspezifischer Flüssigkeitskühlplatten wie Kingka unterstützt diesen Prozess durch den Einsatz von Computational Fluid Dynamics (CFD)-Simulationen. Bevor Metall geschnitten wird, ermöglicht die CFD-Analyse Ingenieuren, den Flüssigkeitsfluss zu visualisieren, Kanalbreiten anzupassen, Einlass- und Auslasspositionen zu optimieren und sicherzustellen, dass sich das Kühlmittel gleichmäßig über die Platte verteilt. Diese kundenspezifische Konstruktion stellt sicher, dass das Endprodukt eine maximale thermische Entlastung bietet, ohne die Pumpinfrastruktur des Systems zu überlasten.

Tabelle: Vergleich der Kaltplatten-Herstellungstechnologien für IGBTs

6. Wie profitieren reale Anwendungen von dieser Technologie?

Um zu verstehen, wie sich diese technischen Prinzipien in einen Geschäftswert umsetzen lassen, können wir untersuchen, wie vakuumgelötete Lösungen in anspruchsvollen Industriesektoren eingesetzt werden.

Fall 1: Optimierung der industriellen Stromversorgung

Ein Hersteller industrieller Steuerungsgeräte verwendete Hochleistungs-IGBT-Module, bei denen es im Dauerbetrieb zu thermischer Drosselung kam. Die vorhandenen luftgekühlten Kühlkörper waren zu groß und konnten die Kerntemperatur nicht stabil halten. Durch die Zusammenarbeit mit einem Thermoexperten zur Entwicklung einer maßgeschneiderten vakuumgelöteten Kühlplatte hat der Hersteller die thermische Schnittstelle komplett neu gestaltet. Die neue Platte verfügte über spezielle Strömungspfade, die zum IGBT-Layout passten und die Effizienz des Wärmeaustauschs deutlich verbesserten. Dieses Upgrade reduzierte nicht nur die lokalen Hotspots, sondern ermöglichte dem Hersteller auch, die Gesamtgröße der Stromumwandlungsausrüstung zu verkleinern.

Fall 2: Upgrade der EV-Leistungselektronik

Im Bereich der erneuerbaren Energien müssen Wechselrichter und Energiespeichersysteme für Elektrofahrzeuge hohen Strömen, Hochfrequenzbetrieb und starken Temperaturwechseln standhalten. Eine generische Kühllösung konnte die dynamischen Belastungen eines Ladesystems für Elektrofahrzeuge nicht bewältigen. Durch den Einsatz einer vakuumgelöteten Kühlplatte stellte das Ingenieurteam eine leckagesichere Struktur sicher, die trotz der rauen Betriebsumgebung eine stabile Kühlleistung bot. Dadurch wurde die Zuverlässigkeit des Wechselrichters verbessert und das für die moderne Elektrofahrzeug-Infrastruktur erforderliche Design mit hoher Leistungsdichte unterstützt.

7. Wie validieren Sie Ihre Flüssigkeitskühlungslösung vor der Massenproduktion?

Für B2B-Käufer geht es bei der Auswahl eines Lieferanten um die Minimierung des Risikos. Es reicht nicht aus, dass ein Lieferant ein qualitativ hochwertiges Produkt verspricht; Sie müssen nachweisen, dass das Design funktioniert und konsistent hergestellt werden kann.

Der Übergang von einem theoretischen Entwurf zu einer zuverlässigen Massenkomponente erfordert eine strenge technische Validierung. Ein namhafter Hersteller unterstützt den Entwicklungsprozess mit Prototyping und umfassenden Tests. Dazu gehört:

• Validierung der thermischen Leistung: Testen des Prototyps unter simulierten Wärmebelastungen, um sicherzustellen, dass er den CFD-Vorhersagen entspricht.

• Druck- und Dichtheitsprüfung: Die Kühlplatte wird Drücken ausgesetzt, die weit über den normalen Betriebsbedingungen liegen, um die strukturelle Integrität der Lötverbindungen zu gewährleisten.

• Produktionskonsistenz: Sicherstellen, dass die genauen Parameter des Vakuumofens ohne Abweichung über Tausende von Einheiten hinweg reproduziert werden können.

Durch die Zusammenarbeit mit einem erfahrenen Ingenieurteam stellen Sie sicher, dass Ihre Wärmemanagementlösung nicht nur ein Konzept, sondern eine bewährte, wiederholbare Komponente ist, die Ihre Leistungselektronik langfristig schützt.

Sind Sie bereit, die Zuverlässigkeit Ihrer Leistungselektronik sicherzustellen?

Teilen Sie Kingka Ihre IGBT-Kühlanforderungen mit, und unsere Ingenieure können Ihnen bei der Entwicklung einer vakuumgelöteten Flüssigkeitskühlplattenlösung helfen, die für Ihre Leistungselektronikanwendung optimiert ist. Kontaktieren Sie uns noch heute, um CFD-Simulation, kundenspezifisches Kanaldesign und Prototypenentwicklung zu besprechen.

8. Häufig gestellte Fragen (FAQs)

F1: Warum wird bei IGBT-Kühlplatten Vakuumlöten dem herkömmlichen Schweißen vorgezogen?

A: Beim herkömmlichen Schweißen werden nur die Außenkanten einer Metallbaugruppe verbunden, was dazu führen kann, dass die inneren Strukturen schwach und anfällig für Druck sind. Beim Vakuumlöten wird die gesamte Oberfläche der Innenplatten gleichzeitig verbunden, wodurch ein einheitlicher, äußerst robuster Block entsteht, der dem starken Druck und den Temperaturwechseln der Leistungselektronik standhält.

F2: Was ist das ideale Material für eine Kühlplatte der Leistungselektronik?

A: Aufgrund seines hervorragenden Gleichgewichts zwischen Wärmeleitfähigkeit, geringem Gewicht und Kosteneffizienz ist Aluminium die häufigste Wahl. Für Anwendungen mit extrem hohem Wärmefluss, bei denen absolute maximale Leitfähigkeit erforderlich ist, kann Kupfer verwendet werden, obwohl es schwerer und teurer ist.

F3: Wie verhindert die CFD-Analyse Systemausfälle?

A: Computational Fluid Dynamics (CFD) simuliert, wie die Flüssigkeit durch die Kühlplatte fließt, bevor sie hergestellt wird. Es hilft Ingenieuren, „tote Zonen“ zu identifizieren, in denen sich die Flüssigkeit nicht mehr bewegt und Druckengpässe entstehen, und ermöglicht es ihnen, die internen Kanäle zu optimieren, um eine reibungslose, effiziente Kühlung zu gewährleisten, ohne die Pumpe zu überlasten.

F4: Kann eine vakuumgelötete Kühlplatte undicht sein?

A: Obwohl keine Komponente vollständig vor Ausfällen geschützt ist, bieten vakuumgelötete Kühlplatten eines der geringsten Leckagerisiken in der Branche. Durch die flussmittelfreie, vollflächige metallurgische Bindung werden Schwachstellen bei Gleitringdichtungen (z. B. O-Ringen) und Kantenschweißnähten beseitigt.

F5: Sind diese Kühlplatten für erneuerbare Energiesysteme geeignet?

A: Ja. Vakuumgelötete Flüssigkühlplatten eignen sich hervorragend für Windturbinenkonverter, Solarwechselrichter und Energiespeichersysteme. Diese Anwendungen erfordern eine hohe Zuverlässigkeit, die Fähigkeit, hohe Leistungsdichten zu bewältigen, und Beständigkeit gegenüber thermischen Wechselwirkungen in der Umgebung – allesamt Stärken vakuumgelöteter Strukturen.

F6: Welche Details sind erforderlich, um mit einem individuellen Kühlplattendesign zu beginnen?

A: Um mit dem Entwurfsprozess zu beginnen, benötigen Ingenieure in der Regel die physikalischen Abmessungen des verfügbaren Raums, die Anordnung und Wattleistung der Wärmequellen (z. B. ein IGBT-Datenblatt), die maximal zulässige Komponententemperatur, die Art des verwendeten Kühlmittels sowie etwaige spezifische Durchflussraten- oder Druckabfallbeschränkungen.
