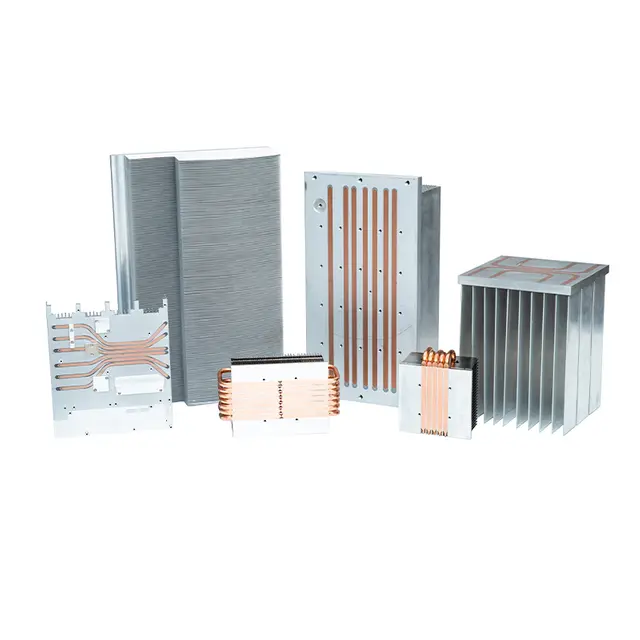

Da elektronische Komponenten schrumpfen und die Leistungsdichte steigt, ist die einfache Anbringung eines größeren Stücks Aluminium an einem Prozessor keine praktikable Kühlstrategie mehr. Die Leistung des thermischen Kühlkörpers wird durch ein komplexes, miteinander verbundenes System aus 30 kritischen Faktoren bestimmt – von der Wärmeleitfähigkeit des Grundmetalls und der Ebenheit der Oberfläche im Mikrometerbereich bis hin zum aerodynamischen Abstand der Lamellen und den physikalischen Einschränkungen des Herstellungsprozesses. Um sich mit diesen Variablen zurechtzufinden, muss man über handelsübliche Katalogteile hinausgehen und tiefgreifend verstehen, wie kundenspezifische Wärmemanagementlösungen unter strengen, realen Betriebsbedingungen funktionieren.
Für Hochleistungsanwendungen, die KI-Server, Wechselrichter für Elektrofahrzeuge (EV) und Industrieautomation umfassen, erfordert ein optimierter thermischer Kühlkörper ein strenges Gleichgewicht zwischen thermodynamischer Physik und Fertigungsrealität. Ein professioneller Hersteller von kundenspezifischen Kühlkörpern ist sich darüber im Klaren, dass das Ignorieren auch nur einer Variablen – etwa der Installationsausrichtung oder der Dicke der Verbindungslinie an der Grenzfläche – zu einer Engpässe bei der Wärmeübertragung und zu katastrophalen Komponentenausfällen führen kann. Um Ihnen bei der Entwicklung der ultimativen Kühllösung zu helfen, haben wir die genauen 30 Faktoren aufgeschlüsselt, die die Effizienz der Wärmeableitung bestimmen.
Inhaltsverzeichnis
Die Auswahl des Grundmaterials bestimmt die reine Wärmeübertragungskapazität Ihrer Kühllösung. Ingenieure müssen die absolute Leitfähigkeit, die Strukturdichte, die Bearbeitungsausbeute, den Oberflächenemissionsgrad und den thermischen Massenwiderstand bewerten, um eine brauchbare thermische Grundlage zu schaffen. Viele thermische Ausfälle treten auf, weil Designer davon ausgehen, dass ein Metall mit höherer Leitfähigkeit automatisch eine bessere Gesamtleistung garantiert, und dabei die mechanischen, ökologischen und finanziellen Kompromisse außer Acht lassen.
Die inhärente Fähigkeit eines Metalls, Wärme zu leiten, wird in Watt pro Meter Kelvin (W/m·K) gemessen. Laut den Wikipedia-Daten zur Liste der Wärmeleitfähigkeiten erreicht Standard-AL6061-Aluminium etwa 167 W/m·K, während reines C1100-Kupfer etwa 401 W/m·K erreicht. Obwohl es verlockend sein mag, Kupfer aufgrund seiner überlegenen Leitfähigkeit automatisch zu spezifizieren, erhöht dies unnötigerweise die Kosten. Für verteilte Wärmelasten, wie etwa große LED-Arrays, bleibt Aluminium äußerst effektiv. Kupfer sollte ausschließlich für den Umgang mit extremen, lokalen Wärmeflüssen (z. B. >50 W/cm²) reserviert werden, bei denen die thermische Grenze von Aluminium überschritten wird.
Die Materialdichte bestimmt das Endgewicht der Wärmemanagementlösung. Aluminium hat eine Dichte von etwa 2,7 g/cm³, während Kupfer mit etwa 8,96 g/cm³ deutlich schwerer ist. In der Luft- und Raumfahrt, bei Elektrofahrzeugsystemen oder bei Leiterplatten mit strengen mechanischen Gewichtsbeschränkungen können schwere Kupferkühlkörper zu strukturellen Verformungen führen oder Hochfrequenz-Vibrationstests nicht bestehen. Bei gewichtsempfindlichen Anwendungen sollten sich Designer für Aluminiumbasen mit integrierten leichten Dampfkammern entscheiden, um die thermische Leistung von Kupfer ohne erhebliche Masseneinbußen zu simulieren.
Verschiedene Legierungen reagieren unterschiedlich auf Fertigungsbelastungen. AL6063 verfügt über ausgezeichnete Extrusionseigenschaften, während reines Kupfer bekanntermaßen „gummiartig“ ist und CNC-Werkzeuge schnell verschleißt, was das Extrudieren in komplexe Formen erschwert. Beim Entwurf ultradichter Rippenstrukturen ist es entscheidend, eine Legierung auszuwählen, die für den jeweiligen Herstellungsprozess optimiert ist. Wenn Ihr Design ultradünne, hochdichte Kupferrippen erfordert, ist das Schälen oft die einzige kommerziell realisierbare Massenproduktionsmethode, die einen Werkzeugbruch verhindert.
Der Emissionsgrad ist das Maß für die Fähigkeit eines Objekts, Infrarotenergie auszusenden. Blankes poliertes Aluminium hat einen sehr niedrigen Emissionsgrad (ca. 0,05), während schwarz eloxiertes Aluminium einen Emissionsgrad von ca. 0,85 hat, laut Wikipedia-Referenz zum Emissionsgrad . Wenn Ihr kundenspezifischer thermischer Kühlkörper auf passiver natürlicher Konvektion basiert (Betrieb ohne Kühlventilatoren), ist die Angabe einer schwarz eloxierten Oberflächenbehandlung obligatorisch. Durch die erhöhte Strahlungswärmeübertragung sinkt der Wärmewiderstand in passiven Umgebungen deutlich.
Jedes feste Metall hat eine physikalische Obergrenze dafür, wie schnell es Wärme durch Leitung transportieren kann, bevor sich im Metall selbst ein Temperaturgradient aufbaut. Sobald die Thermal Design Power (TDP) Ihres Prozessors die Bulk-Spreading-Grenze von Vollmetall überschreitet, lässt sich das Problem nicht einfach dadurch lösen, dass der Kühlkörper dicker wird. An dieser Schwelle müssen Ingenieure auf Zweiphasen-Kühllösungen wie eingebettete Wärmerohre oder Dampfkammern umsteigen, um den Wärmewiderstand des massiven Metalls zu umgehen.
Materialspezifikation | Wärmeleitfähigkeit | Dichte (g/cm³) | Idealer Herstellungsprozess | Empfohlene Anwendung |
AL6063 Aluminium | ~200 W/m·K | ~2,70 | Extrusion | Telekommunikation, LED-Kühlung, kommerzielle Elektronik. |
AL1070 Aluminium | ~225 W/m·K | ~2,70 | Kaltes Schmieden | Leistungsstarke passive Kühlung, Pin-Fin-Arrays. |
C1100 Kupfer | ~401 W/m·K | ~8,96 | Schälen | Laserdioden, hochdichte KI-CPUs, TEC-Kaltseiten. |
Eine Kühlkörperbasis muss über eine optimierte Dicke, eine Oberflächenebenheit im Mikrometerbereich, eine strategische Montageplatzierung und eingebettete Zweiphasentechnologien verfügen, um thermische Engpässe direkt an der Halbleiterverbindung zu verhindern. Wenn die Basis falsch konstruiert ist, gelangt die Wärme nie effektiv an die Lamellenanordnung.
Eine zu dünne Unterlage kann die Wärme nicht seitlich verteilen, wodurch die äußeren Lamellen kalt und unbrauchbar bleiben. Umgekehrt erhöht eine zu dicke Unterlage den vertikalen Wärmewiderstand unnötig. Ingenieurteams sollten CFD-Simulationen (Computational Fluid Dynamics) nutzen, um die optimale Dicke zu bestimmen. Die Basis sollte nur so dick sein, dass ein seitlicher Wärmeausbreitungswinkel von 45 Grad vom Rand der Wärmequelle bis zu den äußeren Enden der Lamellenanordnung entsteht.
Auf mikroskopischer Ebene ist bearbeitetes Metall rau. Wenn der Boden konkav oder konvex ist, bilden sich Luftspalte zwischen Prozessor und Kühlkörper. Da Luft als massiver Wärmeisolator fungiert (mit einer Wärmeleitfähigkeit von nur 0,024 W/m·K), fangen diese mikroskopisch kleinen Täler die Wärme direkt an der Verbindungsstelle ein. Um einen engen Metall-Silizium-Kontakt zu gewährleisten, müssen Ingenieure eine CNC-Planfräsung für den Kontaktbereich festlegen und eine Ebenheitstoleranz von weniger als 0,05 Millimetern durchsetzen. Diese Präzision minimiert die Abhängigkeit des Systems von dicker Wärmeleitpaste.
Dies ist die strukturelle Fähigkeit der Basis, einen hochkonzentrierten Wärmefluss (wie bei einem kleinen GPU-Chip) an die äußersten Ränder einer viel größeren Lamellenanordnung zu leiten. Wenn die Grundfläche der Wärmequelle weniger als 30 Prozent der gesamten Grundfläche des Kühlkörpers abdeckt, kann massives Aluminium die Wärme nicht schnell genug verteilen. In diesen Szenarien ist die Angabe eines Kupferbasiseinsatzes oder die Integration einer Dampfkammer in die Basis erforderlich, um eine gleichmäßige Rippentemperatur über die gesamte Komponente zu erreichen.
Die physische Position von Schrauben und Federn bestimmt, wie der Klemmdruck auf den Halbleiterchip verteilt wird. Die Montageteile müssen symmetrisch um die Wärmequelle herum positioniert werden. Eine asymmetrische Montage führt zu einem ungleichmäßigen Klemmdruck, der die Wärmeleitpaste auf einer Seite herausdrückt und den Kühlkörper auf der anderen Seite leicht abhebt. Dieser ungleichmäßige Kontakt führt zu einer sofortigen thermischen Drosselung und möglichen mechanischen Schäden am Silizium.
Wärmerohre nutzen die latente Verdampfungswärme eines Arbeitsmediums, um Wärme mit nahezu Überschallgeschwindigkeit zu transportieren. Sie verfügen über eine effektive Wärmeleitfähigkeit im Bereich von 10.000 bis über 100.000 W/m·K. Beim Verlegen eingebetteter Wärmerohre durch eine Aluminiumbasis ist es wichtig sicherzustellen, dass die Rohre direkt über den heißesten Zonen des Chips verlaufen und sich sanft in die Lamellenanordnung hinein krümmen. Scharfe oder aggressive Biegungen in Wärmerohren beeinträchtigen ihre interne Kapillarpumpwirkung erheblich und beeinträchtigen ihre Wärmetransportkapazität.
Die Leistung der Lamellen wird durch ein genaues technisches Verhältnis bestimmt, das Lamellenhöhe, Lamellendicke, Lamellenabstand, Gesamtoberfläche und das maximal herstellbare Seitenverhältnis für den gewählten Kühlluftstrom umfasst. Das bloße Zusammenzwingen weiterer Lamellen auf einer Basis garantiert keine bessere Leistung, wenn dadurch der Luftstrom stark gedrosselt wird.
Höhere Lamellen vergrößern die gesamte Kühloberfläche und sorgen für mehr Metall, um die Wärme an den Luftstrom abzuleiten. Allerdings ist die Lamellenhöhe streng durch den verfügbaren Z-Achsen-Platz in Ihrem Gehäuse und die statische Druckstärke des Systemlüfters begrenzt. Höhere Flossen erzeugen einen längeren aerodynamischen Kanal, was den Luftwiderstand deutlich erhöht. Ingenieure müssen sicherstellen, dass das Systemgebläse über den erforderlichen statischen Druck verfügt, um die Luft vollständig durch die hohen Lamellenkanäle zu drücken, ohne abzuwürgen.
Dünnere Lamellen ermöglichen eine höhere Gesamtzahl an Lamellen (höhere Dichte) bei genau derselben physischen Grundfläche. Während dünne Rippen die Oberfläche maximieren, reduzieren sie gleichzeitig die Querschnittsfläche, die zur Wärmeleitung von der Basis zur Rippenspitze zur Verfügung steht. Ist eine Finne im Verhältnis zu ihrer Höhe zu dünn, bleibt die Spitze kalt und trägt nichts zur Kühlung bei. Gleichungen für den Wirkungsgrad der Rippen müssen berechnet werden, um sicherzustellen, dass die Rippendicke die Wärmeübertragung über die gesamte Höhe unterstützt.
Der Lamellenabstand ist der Abstand zwischen den einzelnen Lamellen und bestimmt die Strömungsgeschwindigkeit und den Druckabfall der Kühlluft. Dies ist oft der am häufigsten falsch berechnete Faktor beim thermischen Design. Bei passiv gekühlten Systemen mit natürlicher Konvektion muss der Rippenabstand groß sein (normalerweise > 6 Millimeter), damit die schwimmende heiße Luft ohne Reibung entweichen kann. Dicht gepackte Lamellen (Abstand <2 Millimeter) sollten ausschließlich Hochdruck-Umluftsystemen vorbehalten sein, bei denen ein Ventilator den aerodynamischen Widerstand überwinden kann.
Dies ist die Gesamtquadratmillimetermessung aller Metalle, die der Kühlflüssigkeit oder Luft ausgesetzt sind. Nach dem Newtonschen Abkühlungsgesetz ist die konvektive Wärmeübertragungsrate direkt proportional zu dieser Oberfläche. Die Maximierung der benetzten Oberfläche muss jedoch innerhalb der aerodynamischen Grenzen erfolgen. Ein Kühlkörper mit großer Oberfläche, aber vollständig gedrosseltem Luftstrom wird eine weitaus schlechtere Leistung erbringen als ein kleinerer Kühlkörper, der einen ungehinderten Luftstrom ermöglicht.
Das Seitenverhältnis ist die Flossenhöhe geteilt durch den Abstand zwischen den Flossen. Bei der Standard-Aluminium-Strangpressung wird ein maximales Seitenverhältnis von etwa 10:1 bis 15:1 erreicht, bevor die Gefahr besteht, dass die Stahl-Strangpressmatrizen unter dem enormen hydraulischen Druck brechen. Wenn Ihr thermisches Design ein extremes Seitenverhältnis (z. B. 30:1) erfordert, um eine große Oberfläche in einen 1U-Telekommunikationsserver-Blade unterzubringen, müssen Sie einen Kühlkörper mit geschälten Kühlrippen oder eine geklebte Kühlrippenbaugruppe angeben, da diese mit herkömmlicher Extrusion einfach nicht hergestellt werden kann.
Die tatsächliche Kühleffizienz wird durch die Wahl zwischen natürlicher und erzwungener Konvektion, den verfügbaren volumetrischen Luftstrom, den aerodynamischen Druckabfall, maximale Umgebungstemperaturen und die physikalischen Auswirkungen der Schwerkraft erheblich verändert. Ein maßgeschneiderter thermischer Kühlkörper, der in einem Laborwindkanal perfekt optimiert wurde, wird im Feldeinsatz häufig versagen, wenn die tatsächliche Installationsumgebung außer Acht gelassen wird.
Die Wärmeübergangskoeffizienten (bezeichnet als h ) variieren stark je nach Umgebung. Natürliche Konvektion (Betrieb ohne Ventilatoren) ergibt typischerweise eine Wärmeabgabe von 5–25 W/(m²·K), während erzwungene Luftkonvektion 25–250 W/(m²·K) ergibt (Quelle: Wikipedia, Konvektive Wärmeübertragung ). Ingenieure müssen die vorgesehene Konvektionsart explizit berücksichtigen. Ein Kühlkörper mit dichten, geschälten Lamellen, der perfekt mit einem Serverlüfter mit 10.000 U/min zusammenarbeitet, wird innerhalb von Minuten überhitzen, wenn er als passiver Kühler an einem industriellen Schaltkasten im Freien eingesetzt wird.
Kubikfuß pro Minute (CFM) misst das genaue Luftvolumen, das durch die Lamellenanordnung strömt. Verlassen Sie sich niemals ausschließlich auf den maximalen CFM-Nennwert eines Lüfters, da dieser Wert in „freier Luft“ ohne Widerstand gemessen wird. Sobald der Lüfter direkt an einem dichten Kühlkörper montiert ist, sinkt der tatsächliche CFM erheblich. Berechnen Sie die Kühlleistung des Systems immer auf der Grundlage der Kurve des behinderten Luftstroms, nicht des theoretischen Maximums des Lüfters.
Dies ist der Widerstand, den die Lamellenanordnung gegen den einströmenden Luftstrom erzeugt. Je dichter die Rippen sind, desto höher ist der Druckabfall. Um eine ausreichende Kühlung sicherzustellen, müssen Ingenieure eng mit dem Hersteller ihres individuellen Kühlkörpers zusammenarbeiten, um die PQ-Kurve (Druck vs. Durchflussrate) des Systemlüfters mit der Impedanzkurve des Kühlkörpers abzugleichen. Der Schnittpunkt dieser beiden Kurven bestimmt Ihren tatsächlichen Kühlluftstrom.
Damit die Wärme auf natürliche Weise abgeführt werden kann, muss zwischen dem Kühlkörper und der Umgebungsluft ein Temperaturunterschied bestehen. Wenn die Umgebungsluft in einem Gehäuse 45 °C beträgt, kann der Kühlkörper den Chip nie unter 45 °C kühlen. Entwerfen Sie Ihre Wärmemanagementlösung immer unter Berücksichtigung der ungünstigsten Umgebungstemperatur (z. B. einer nicht belüfteten Fabrikhalle im Sommer). Wenn das Umgebungsdelta zu klein ist, müssen Sie auf aktive Flüssigkeitskühlplatten oder TEC-Kühlung unterhalb der Umgebungstemperatur umsteigen.
Die Schwerkraft beeinflusst sowohl den natürlichen Luftauftrieb als auch die interne Fluiddynamik von Zweiphasen-Kühlsystemen. Bei Verwendung passiver Konvektion müssen die Lamellen vertikal ausgerichtet sein, damit heiße Luft auf natürliche Weise aufsteigen und entweichen kann. Wenn Sie eingebettete Wärmerohre verwenden, beachten Sie, dass die Wärmetransportkapazität eines Wärmerohrs um bis zu 50 Prozent sinkt, obwohl sie eine interne Kapillarwirkung nutzen.
Mikroskopische Luftspalte zerstören die Wärmeübertragung. Ingenieure müssen die Leitfähigkeit der Grenzfläche, die Dicke der Verbindungslinie, den Klemmdruck, den Hohlraumanteil und den Schutz vor galvanischer Korrosion optimieren, um die Halbleiterverbindung zu sichern. An der physischen Verbindung zwischen der Wärmequelle und dem Kühlkörpersockel tritt häufig die höchste Konzentration des Wärmewiderstands auf.
Thermische Schnittstellenmaterialien (TIM) wie Fette, Phasenwechselpads und flüssige Metalle füllen mikroskopisch kleine Luftspalte. Ihre Leitfähigkeiten reichen von 1 W/m·K (einfache Silikonpads) bis über 70 W/m·K (Flüssigmetall). Kaufen Sie jedoch nicht blind das TIM mit der höchsten Leitfähigkeit. Pasten mit hoher Leitfähigkeit sind oft hochviskos und schwer zu komprimieren. In vielen Fällen ist die Leistung eines sehr anpassungsfähigen 3 W/m·K-Pads besser als ein steifes 10 W/m·K-Pad, da es die mikroskopisch kleinen Oberflächentäler viel gründlicher benetzt.
Dies ist die physikalische Dicke der TIM-Schicht, nachdem der Kühlkörper vollständig montiert und festgezogen wurde. Dünner ist immer besser. TIM ist ausschließlich dazu gedacht, mikroskopisch kleine Hohlräume zu füllen und nicht als struktureller Abstandshalter zu fungieren. Stellen Sie sicher, dass Ihre CNC-Bearbeitungstoleranzen eng genug sind, um eine BLT von weniger als 0,05 Millimetern zu erreichen. Eine dicke Schicht Wärmeleitpaste isoliert den Chip aktiv, anstatt ihn zu kühlen.
TIM erfordert physischen Druck, um eingeschlossene Luftblasen zu komprimieren, gleichmäßig auszubreiten und aus der Schnittstelle herauszudrücken. Geben Sie Montagehardware mit kalibrierten, federbelasteten Schrauben an, um die vom TIM-Hersteller genau geforderten Pfund pro Quadratzoll (PSI) zu gewährleisten. Bei zu geringem Drehmoment entstehen Luftspalte, die den Wärmefluss blockieren, während bei zu hohem Drehmoment die Gefahr besteht, dass der empfindliche Siliziumchip bricht.
Dies ist der Prozentsatz der mikroskopisch kleinen Luftblasen, die während der Endmontage in der Wärmeleitpaste eingeschlossen werden. Beim herkömmlichen manuellen Auftragen von Wärmeleitpaste (z. B. der traditionellen „Erbsentropfen“-Methode) entstehen häufig Lufteinschlüsse. Für die OEM-Produktion mit hoher Leistung wird dringend empfohlen, einen automatisierten Siebdruck-Schablonendruck des TIM zu spezifizieren, um eine 100-prozentige, hohlraumfreie Abdeckung über die gesamte Prozessoroberfläche sicherzustellen.
Wenn unterschiedliche Metalle (z. B. eine Kupferkühlplatte und ein Aluminiumgehäuse) in Gegenwart eines Elektrolyten (z. B. Luft mit hoher Luftfeuchtigkeit) in direktem Kontakt stehen, kommt es zu galvanischer Korrosion. Diese chemische Reaktion zersetzt das Metall und zerstört den Wärmepfad. Stellen Sie bei der Entwicklung von Mischmetall-Hybridkühlkörpern sicher, dass Ihr kundenspezifischer Kühlkörperlieferant eine isolierende Oberflächenbehandlung, wie z. B. stromlose Vernickelung, auf die Kupferkomponenten anwendet, um langfristige Korrosionsausfälle im Feld zu verhindern.
Die Zuverlässigkeit der Massenproduktion hängt vollständig von der Auswahl des richtigen Herstellungsverfahrens ab – etwa Extrusion oder Schälen – und gleichzeitig der Durchsetzung strenger Bearbeitungstoleranzen, starrer Rippenkonsistenz und Wiederholbarkeit von Charge zu Charge. Das mathematisch perfekteste thermische Kühlkörperdesign ist völlig nutzlos, wenn es nicht in großem Maßstab konsistent oder kostengünstig hergestellt werden kann.
Extrudieren, Schälen, Kaltschmieden, CNC-Bearbeitung und Kleben haben alle unterschiedliche mechanische Grenzen hinsichtlich der Rippendicke, Seitenverhältnisse und Materialkompatibilität. Arbeiten Sie mit einem Lieferanten zusammen, der mehrere Technologien unter einem Dach anbietet. Wenn ein Lieferant nur Extrusionsmaschinen besitzt, wird er versuchen, Ihrem Projekt ein extrudiertes Design aufzuzwingen, selbst wenn ein Kühlkörper mit geschälten Rippen eine wesentlich bessere Leistung erbringen würde und engere Anforderungen für Ihre Hochleistungsanwendung erfüllen würde.
Eine nachträgliche CNC-Bearbeitung ist erforderlich, um die Basis perfekt plan zu fräsen, Befestigungslöcher präzise zu bohren und O-Ring-Nuten für flüssige Kühlplatten zu schneiden. Sie müssen in Ihren Konstruktionszeichnungen genaue geometrische Abmessungen und Toleranzen (GD&T) angeben. Eine Kühlkörperbasis, die sich während des letzten CNC-Durchlaufs nur um 0,1 Millimeter verformt, führt zu einem massiven thermischen Engpass und schlägt bei der thermischen Validierung am Fließband fehl.
Die Flossen müssen vollkommen parallel bleiben. Wenn Flossen während der Herstellung, Verpackung oder des Versands verbogen werden, blockieren sie physisch die aerodynamischen Kanäle. Wenn Sie ultradünne geschälte Lamellen oder empfindliche Kupferlamellen spezifizieren, fordern Sie den Hersteller auf, eine spezielle Strukturverpackung zu verwenden. Ein heruntergefallener Kühlkörperkasten mit verbogenen Lamellen führt beim Einbau in das endgültige Servergehäuse zu lokal auftretenden Hotspots und Systemdrosseln.
Ein vollständig CNC-bearbeiteter Prozess, der problemlos 10 wunderschöne Prototypen hervorbringt, kann bei einer Skalierung auf 10.000 Einheiten pro Monat finanziell ruinös oder technisch instabil sein. Entwerfen Sie immer im Hinblick auf die Herstellbarkeit (DFM). Arbeiten Sie eng mit Ihrem Lieferanten zusammen, um komplexe, vollständig bearbeitete Prototypen in skalierbare, kundenspezifische Strangpressprofile, geschälte Anordnungen oder Schmiedeteile umzuwandeln, um die Stückkosten zu senken und die Durchlaufzeiten für die Massenproduktion zu verkürzen.
Bei einem mehrjährigen OEM-Liefervertrag kann die thermische Leistung nicht schwanken. Fordern Sie von Ihrem Anbieter von thermischen Lösungen eine strenge Qualitätskontrolldokumentation (QC), einschließlich Erstmusterinspektionsberichten (FAI), Maßprüfungen von Koordinatenmessgeräten (CMM) und statistischen Prozesskontrolldaten (SPC). Diese strengen Protokolle stellen sicher, dass die zehntausendste Einheit die gleiche Leistung erbringt wie die streng geprüfte erste Einheit.
Verschiedene Hochleistungsindustrien bringen unterschiedliche Leistungsfaktoren von Kühlkörpern an ihre Grenzen und erfordern hochspezialisierte Wärmemanagementlösungen anstelle allgemeiner Katalogteile.
KI-Server und Hochleistungsrechnen: KI-Prozessoren erzeugen extreme, kontinuierliche Wärmeströme. Die Leistung des Kühlkörpers hängt hier stark von der Einbettung von Dampfkammern und Wärmerohren in extrem dichte, geschälte Lamellenanordnungen ab, um enorme thermische Belastungen innerhalb der begrenzten 1U- und 2U-Rack-Serverabmessungen zu bewältigen.
Leistungselektronik für Elektrofahrzeuge: Wechselrichter und DC/DC-Wandler für Elektrofahrzeuge erfordern eine hohe thermische Leistung in Kombination mit einer hohen mechanischen Haltbarkeit. Wärmelösungen müssen kontinuierlichen Straßenvibrationen und schnellen Temperaturschwankungen in der Umgebung standhalten. Wenn standardmäßig geklebte Lamellen die mechanischen Schocktests nicht bestehen, wechseln Automobilhersteller zu fortschrittlichen Flüssigkühlplatten.
Industrielle Automatisierungssysteme: Robotik und Servoantriebe arbeiten kontinuierlich in geschlossenen, staubgefüllten Fabrikschränken. Kundenspezifische Kühlkörperdesigns für die Automatisierung legen großen Wert auf große Lamellenabstände (um ein Verstopfen durch Schmutz zu verhindern) und robuste Aluminiumsockel, um eine stabile, wartungsfreie Temperaturkontrolle über eine mehrjährige Lebensdauer hinweg zu gewährleisten.
Bei der B2B-Beschaffung geht es nicht nur um den Kauf eines Stücks gefrästen Aluminiums; Es geht darum, technische Risiken zu mindern. Um diese 30 kritischen Faktoren vollständig zu optimieren, benötigen Sie mehr als eine einfache Maschinenwerkstatt – Sie brauchen einen engagierten Partner für die Wärmetechnik.
Ein professioneller Hersteller von thermischen Kühlkörpern wie KINGKA überprüft Ihr Design, um die Rippengeometrien zu optimieren, wählt die geeignete Legierung aus und nutzt eine fortschrittliche thermische Simulation, um zu empfehlen, ob ein extrudierter Kühlkörper, ein Kühlkörper mit geschälten Rippen oder eine Flüssigkeitskühlplatte das beste Leistungs-Kosten-Verhältnis für Ihre spezifische Hochleistungsanwendung bietet.
Durch das Angebot umfassender Fertigungskapazitäten unter einem Dach – von präziser CNC-Bearbeitung und Dampfkammerintegration bis hin zu abschließenden Oberflächenbehandlungen und strenger Qualitätskontrolle – gewährleistet Kingka schnelle Zyklen vom Prototyp bis zur Massenproduktion, eliminiert die Fragmentierung der Lieferkette und gewährleistet die Zuverlässigkeit Ihres Produkts im Feld.
Sind Sie bereit, Ihre leistungsstarke elektronische Kühlung zu optimieren? Kontaktieren Sie noch heute das Engineering-Team von Kingka, um Ihre thermischen Anforderungen zu überprüfen, auf den DFM-Support zuzugreifen und eine maßgeschneiderte Wärmemanagementlösung für die Massenproduktion zu sichern.
1. Bietet ein größerer Kühlkörper immer eine bessere Kühlleistung?
Nein. Ein größerer Kühlkörper verfügt zwar über eine größere Oberfläche, seine Wirksamkeit wird jedoch streng durch die Wärmeverteilungsfähigkeit der Basis und den verfügbaren Luftstrom begrenzt. Wenn sich die Wärme nicht seitlich an die Außenkanten eines massiven Sockels ausbreiten kann oder die großen Lamellen zu viel Luftwiderstand erzeugen und den Lüfter des Systems verstopfen, wird ein kleinerer, hochoptimierter Kühlkörper mit eingebetteten Wärmerohren die Leistung deutlich übertreffen.
2. Warum ist der Wärmewiderstand eine bessere Messgröße als die Wärmeleitfähigkeit?
Die Wärmeleitfähigkeit misst nur die einem Rohstoff innewohnende Fähigkeit, Wärme zu übertragen. Der Wärmewiderstand misst die tatsächliche, reale Leistung der gesamten konstruierten Kühlkörperbaugruppe und berücksichtigt dabei die Lamellengeometrie, die Luftströmungsdynamik, die Oberfläche und den Schnittstellenwiderstand. Ein geringerer Gesamtwärmewiderstand führt direkt zu einer besseren Kühlung.
3. Was ist ein Kühlrippenkühlkörper und wann sollte ich ihn spezifizieren?
Ein Kühlkörper mit geschälten Lamellen wird mithilfe einer Präzisions-CNC-Klinge hergestellt, um die Lamellen direkt aus einem massiven Block aus Aluminium oder Kupfer zu schneiden und zu biegen. Dadurch entsteht eine Unibody-Struktur ohne Grenzflächenwiderstand und ermöglicht unglaublich dünne, dicht gepackte Rippen. Es ist die ideale Wahl für die Herstellung von Hochleistungselektronik, bei der eine maximale Kühloberfläche auf engstem Raum erforderlich ist.
4. Wie wirkt sich die Ebenheit der Basis auf die Gesamtleistung des Kühlkörpers aus?
Wenn die Kühlkörperbasis wellig oder uneben ist (Mikrometertoleranzen nicht eingehalten werden), bilden sich mikroskopisch kleine Luftspalte zwischen dem Kühlkörper und dem elektronischen Chip. Da Luft ein hochwirksamer Wärmeisolator ist, speichern diese Lücken die Wärme. Um diese Lücken zu füllen, müssen dicke Schichten Wärmeleitpaste aufgetragen werden, was den Wärmewiderstand drastisch erhöht und die Kühleffizienz insgesamt verschlechtert.
5. Wann sollte ich von standardmäßigen luftgekühlten Kühlkörpern auf Flüssigkeitskühlungslösungen umsteigen?
Sie müssen auf flüssige Kühlplatten umsteigen, wenn der lokale Wärmefluss Ihrer Komponente die physikalischen Grenzen der Zwangsluftkühlung überschreitet (normalerweise über 100–150 Watt pro Quadratzentimeter) oder wenn Ihr Systemgehäuse vollständig versiegelt ist (z. B. Schutzart IP67) und keine mechanischen Lüfter zum Ansaugen von Umgebungskühlluft verwenden kann.
6. Wie stelle ich sicher, dass mein kundenspezifischer Kühlkörper-Prototyp für die OEM-Massenproduktion skalierbar ist?
Die effektivste Strategie besteht darin, bereits in der frühen Konzeptionsphase mit einem umfassenden Hersteller von thermischen Kühlkörpern zusammenzuarbeiten. Ein professioneller Lieferant bietet Design for Manufacturing (DFM)-Konstruktionsprüfungen an, um sicherzustellen, dass Ihre Rippenseitenverhältnisse, Montagemerkmale und Materialauswahl zuverlässig und kostengünstig in großen Stückzahlen hergestellt werden können, ohne dass die während der Prototypenerstellung validierte thermische Leistung beeinträchtigt wird.
