28November 2023
Designinformationen
1. Betriebsumgebung: 21-24℃
2. Betriebsspannung: 120 V
3. Dicke des Isolierschaums: 15–20 mm
4. Isoliermaterial: Polyurethan- oder Polystyrolschaummaterial

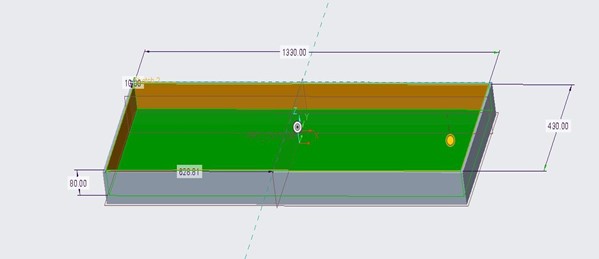

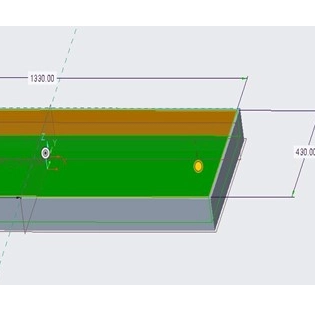

5. Tablettgröße: 1350 x 450 x 100 mm
6. Material des Tabletts: Edelstahl
7. Wasservolumen: 11–13 Gallonen (41–49 Liter).
8. Erfordert eine Abkühlzeit: 2-3 Stunden
9. Das Kühlplattensystem
Kühlen Sie 49 l Wasser von 25 °C auf 0 °C ab und gefrieren Sie es in 2 Stunden oder 3 Stunden
Objekt | Transiente Belastung Qc (w) | |
2 Stunden | 3 Stunden | |
49L Wasser | 686 | 457 |
Tablett (Edelstahl) | 142 | 95 |
Wasser zu Eis | 2280 | 1520 |
Leckage | 45 | 45 |
Insgesamt ist eine Qualitätskontrolle erforderlich | 3153 | 2117 |

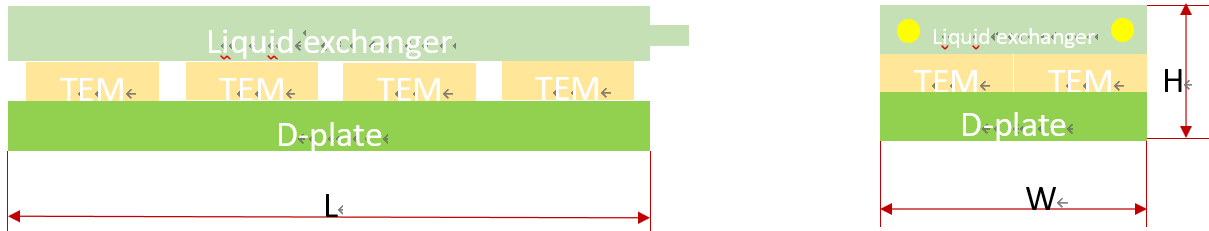

- Mechanischer Aufbau der thermoelektrischen Montageeinheit
(Übergröße: L*B*H=450*80*40mm)
- Komponentendetails jeder thermoelektrischen Montageeinheit
Komponente | Material | Geschätzte Größe ( mm ) | Menge/LA |
Flüssigkeitsplatte | Al 6063 | 450x80x20 | 1 |
TEM | TEC,127 | 55*55*4 oder 62x62x4,5 | 4 |
D-Platte | Al 6063 | 430x80x15 | 1 |
Simuliert & Berechnung (Leistung)
Temperaturunterschied | Betriebsspannung (VDC) | Betriebsstrom (A) | Qc (w) | Qh (w) |
ΔT=25℃ | 48 | 10.9 | 180 | 703 |
ΔT=0℃ | 11.2 | 322 | 861 |
Basierend auf der Simulation und Berechnung wird es DL,322,48 heißen

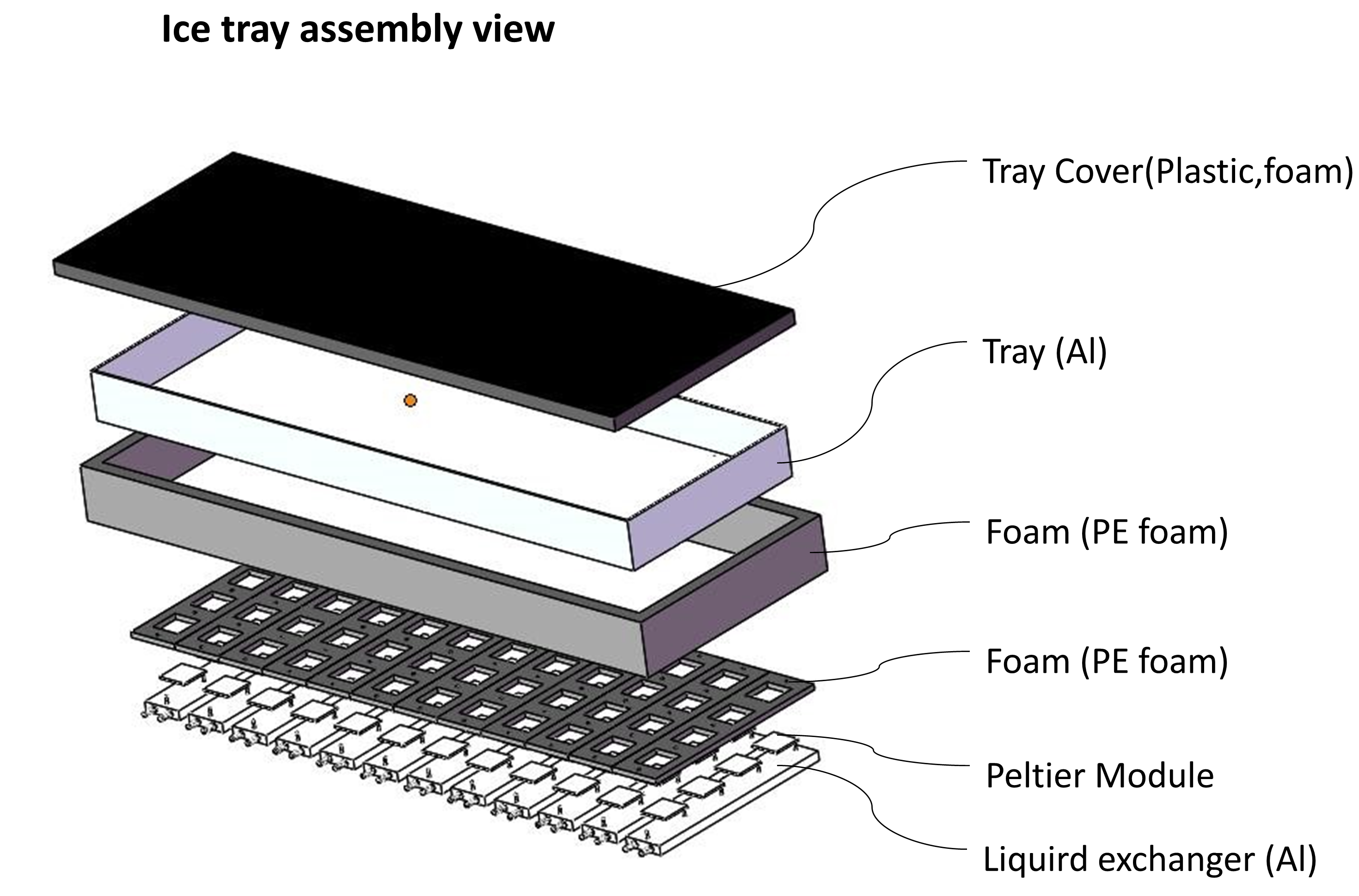

Zusammenbau mit Tablett
DL,322,48 wird an der Unterseite von Tracy, dem isolierten Tablett und der kalten Seite befestigt
DL-Einheit
Schwerkraft
Abschluss
- Pro Entwurfsleistung können 12 Stück DL,322,48 das Wasser in 3 Stunden von 25 auf 0 °C abkühlen und einfrieren.
Wärme abgeführt | Teilename | Qc (w) | Designziel | Anwendung als Kühleinheit | ||
Menge | Ergebnis | |||||
Thermoelektrische Baugruppe | DL,322,48 | 322 | 2H | 3153w | N / A | Keine Anwendung |
180 | 3H | 2117w | 12 Einheiten | Ja | ||

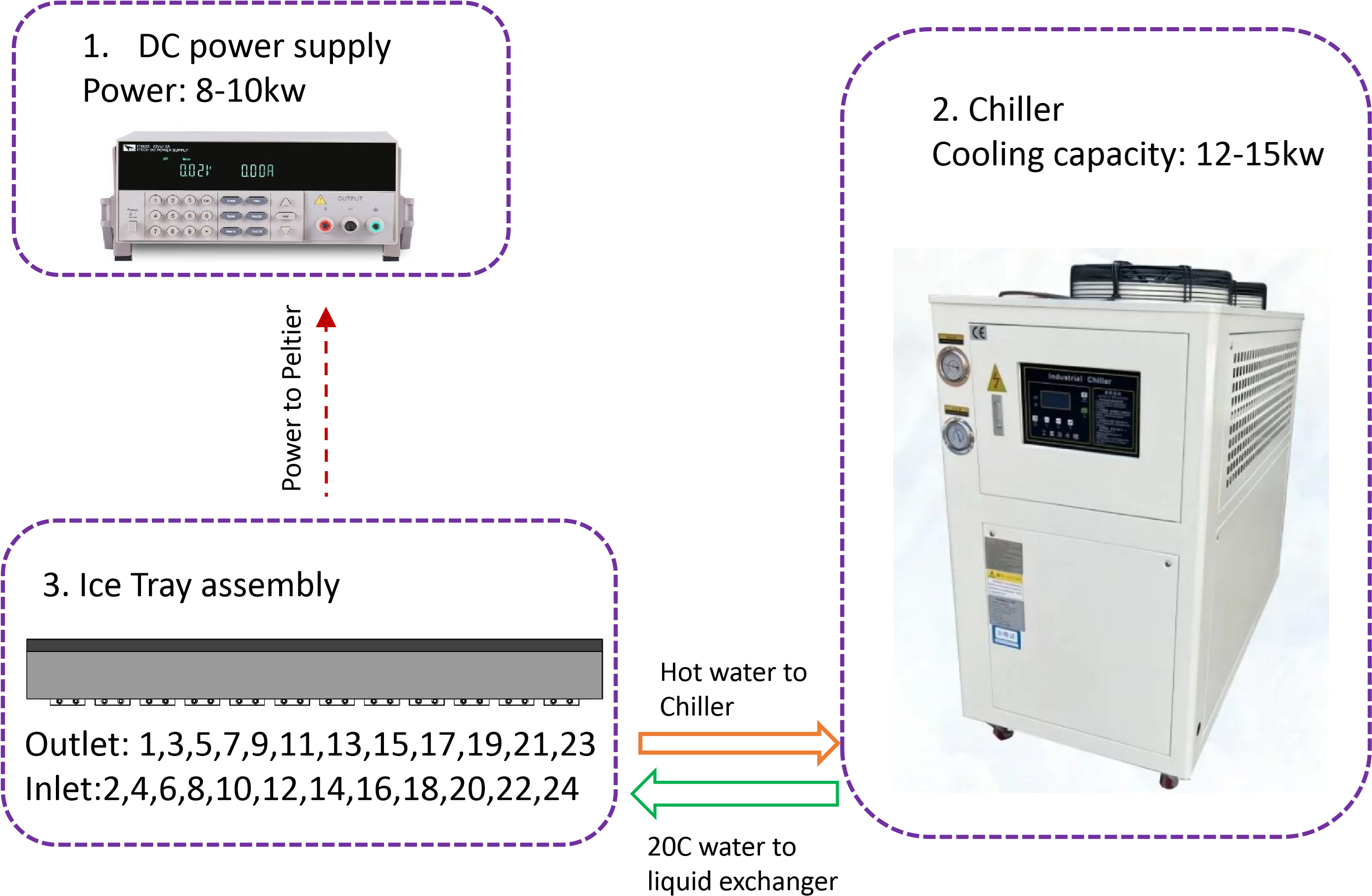

- Ergänzungsausrüstung zur thermoelektrischen Montageeinheit
1. Stromversorgung (Gleichstrom, 48-VDC-Ausgang), da das thermoelektrische Modul mit Gleichspannung arbeitet.
2. Insgesamt müssen 10332 W Wärme von der Flüssigkeitsplatte auf der heißen Seite abgeführt werden.
- Ergänzungsvorschlag zum Antrag
1. Um die Dicke des Tabletts zu reduzieren (wenn möglich, 3-5 mm)
2. Erhöhen Sie die Dicke des Isolierschaums auf mindestens 25 oder 30 mm.
3. Es kostet mehr, wenn ein thermoelektrisches Montagemodul verwendet wird oder die Kompressorlösung optional ist.
