So bewerten Sie die Qualität des thermischen Kühlkörpers vor der Massenproduktion

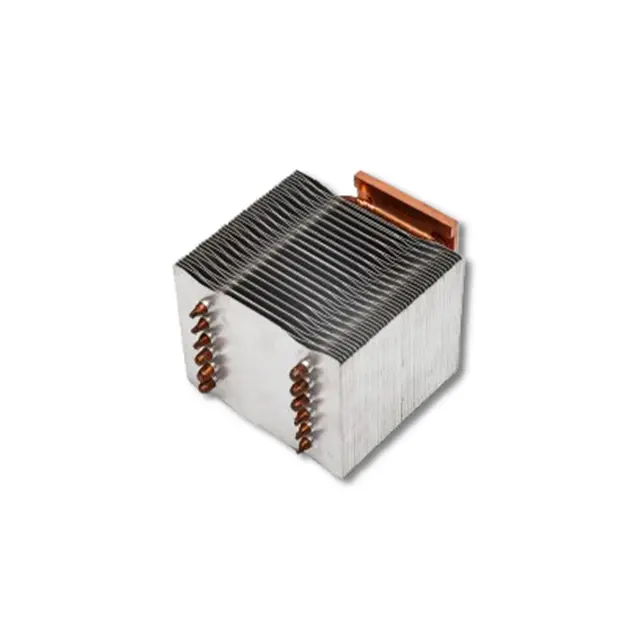

Um die Qualität des thermischen Kühlkörpers vor der Massenproduktion zu bewerten, müssen OEMs einen mehrstufigen Validierungsprozess implementieren, der die Materialreinheit, die Ebenheit der Abmessungen im Mikrometerbereich und den realen Wärmewiderstand physisch überprüft, um sicherzustellen, dass die Kühlleistung des Prototyps über Tausende von Einheiten hinweg konsistent skaliert. Ein Entwurf, der eine Komponente in einer Laborumgebung erfolgreich kühlt, kann in der Praxis leicht scheitern, wenn geringfügige Abweichungen bei Fertigungstoleranzen, Oberflächenbehandlungen oder Montageprozessen während der Skalierung nicht streng kontrolliert werden.

Bei Hochleistungselektronik, die KI-Server, Stromversorgungssysteme für Elektrofahrzeuge und industrielle Automatisierung umfasst, bestimmt die Qualität des thermischen Kühlkörpers direkt die Systemstabilität, die Lebensdauer der Komponenten und die Gesamtzuverlässigkeit des Produkts. Der Übergang von einem einzelnen Funktionsprototyp zur Massenproduktion kundenspezifischer Kühlkörper erfordert eine strategische Partnerschaft mit einem professionellen Anbieter von Wärmemanagementlösungen, der in der Lage ist, strenge Qualitätsprüfungen und Prozesskontrollen für Kühlkörper durchzuführen. Lassen Sie uns die kritischen Bewertungsphasen aufschlüsseln, die zur Sicherung einer zuverlässigen thermischen Lieferkette erforderlich sind.

1. Materialüberprüfung: Sicherstellung der grundlegenden Wärmeleitfähigkeit

Die Grundlage für die Qualität eines thermischen Kühlkörpers beginnt mit der absoluten Überprüfung des Rohgrundmetalls, da der Ersatz durch eine minderwertige Legierung während der Massenproduktion sofort zu einer Engpässe bei der Wärmeübertragung und zu einer katastrophalen thermischen Drosselung führt.

Bevor die Massenproduktion beginnt, müssen die Ingenieurteams überprüfen, ob das Schüttgut hinsichtlich Wärmeleitfähigkeit, mechanischer Dichte und Kompatibilität mit der Oberflächenbehandlung genau den Spezifikationen des Prototyps entspricht, um eine gleichmäßige Wärmeableitung zu gewährleisten. Das ausgewählte Material bestimmt direkt, wie schnell Wärmeenergie vom Halbleiter absorbiert und seitlich über die Kühlkörperbasis verteilt werden kann.

Bei der Herstellung von kundenspezifischen thermischen Kühlkörpern wird AL6061-Aluminium aufgrund seines hervorragenden Gleichgewichts zwischen mechanischer Festigkeit und Wärmeleitfähigkeit (ca. 167 W/m·K) häufig verwendet, was es ideal für strukturelle Kühlkomponenten macht. Wenn eine höhere Wärmeleistung erforderlich ist, bietet AL1070 eine bessere Leitfähigkeit. Für Anwendungen mit extrem hohem Wärmefluss ist C1100-Kupfer (ca. 385 W/m·K) zwingend erforderlich, um lokale Überhitzung zu verhindern.

Darüber hinaus muss die Materialprüfung eine strenge Bewertung der Oberflächenbehandlungen umfassen. Eine ordnungsgemäße Eloxierung oder Vernickelung ist für die Korrosionsbeständigkeit von entscheidender Bedeutung. Bei der Spezifizierung von Komponenten für korrosive Außen- oder Industrieumgebungen müssen die Ingenieurteams sicherstellen, dass der thermische Aluminiumkühlkörper eine mindestens 15 Mikrometer dicke Eloxalschicht aufweist. Diese gleichmäßige Beschichtung verhindert eine langfristige galvanische Korrosion, ohne als Wärmeisolator zu wirken.

Bewertung des Grundmaterials und der Oberflächenbehandlung

2. Maßgenauigkeit: Validierung der Bearbeitungs- und Fertigungskonsistenz

Ein produktionsbereiter Kühlkörper muss außergewöhnlich enge Maßtoleranzen einhalten, da selbst mikroskopische Abweichungen über Tausende von Einheiten hinweg den Wärmeschnittstellenwiderstand exponentiell erhöhen und katastrophale Montageausfälle verursachen.

Eine wirksame Qualitätskontrolle bei der Herstellung von Kühlkörpern erfordert eine strenge mikrometergenaue Prüfung der Ebenheit der Grundfläche, der Konsistenz der Lamellenabstände und der Genauigkeit der Montagelöcher, um einen perfekten physischen Kontakt mit der Wärmequelle sicherzustellen. Die Maßgenauigkeit ist wohl die kritischste physikalische Kennzahl bei der Validierung von Kühlkörperprototypen.

Die Basis des Kühlkörpers muss bündig und innigen Kontakt mit dem Halbleiterbauteil haben. Wenn die CNC-Bearbeitungstoleranzen während der Massenproduktion abweichen und die Basis leicht konkav oder konvex wird, bilden sich mikroskopisch kleine Luftspalte. Da Luft ein hochwirksamer Wärmeisolator ist, sind Montagetechniker gezwungen, übermäßig dicke Schichten von Thermal Interface Material (TIM) aufzutragen, um die Lücke zu überbrücken, wodurch die Vorteile eines optimierten Rippendesigns völlig zunichte gemacht werden.

Bei der Erstmusterprüfung muss die Ebenheit der Kontaktfläche sorgfältig gemessen werden. Wenn die Ebenheit um mehr als 0,05 Millimeter pro 100 Millimeter Länge abweicht, muss die Massenproduktion angehalten werden, bis der CNC-Planfräsprozess neu kalibriert ist. Bei einer solchen Abweichung wird die Wärmeübertragung erheblich beeinträchtigt. Darüber hinaus verändern inkonsistente Lamellenabstände oder Lamellendicken über Produktionschargen hinweg den aerodynamischen Druckabfall, was zu unvorhersehbarer Luftstromverteilung und lokalisierten Hotspots führt.

3. Validierung der thermischen Leistung: Über theoretische Daten hinausgehen

Theoretische thermische Simulationen bieten eine solide Grundlage während der Entwurfsphase, können jedoch reale Fertigungsvariablen, Montagefehler oder unvorhersehbare Luftströmungsturbulenzen in einem überfüllten mechanischen Gehäuse nicht berücksichtigen.

Für eine ordnungsgemäße Prüfung der thermischen Leistung des Kühlkörpers ist eine physikalische Validierung der endgültigen Produktionsmuster bei maximal erwarteter Betriebsleistung und realistischen Umgebungsluftströmungsbedingungen erforderlich, um den tatsächlichen Wärmewiderstand des Systems zu bestätigen.

Bei der Überprüfung des Kühlkörperdesigns müssen Ingenieure den Kühlkörper in Produktionsqualität in einer kontrollierten Wärmekammer platzieren, die die interne Umgebung des Endprodukts nachahmt. Thermoelemente müssen strategisch an der Wärmequellenverbindung, der Kühlkörperbasis und den Rippenspitzen platziert werden, um die genaue Temperaturverteilung abzubilden. Dies validiert die Wärmeableitungsfähigkeit und stellt sicher, dass das ausgewählte Wärmeschnittstellenmaterial unter dem tatsächlichen Klemmdruck ordnungsgemäß funktioniert.

Als ultimativer Maßstab dient die Prüfung des physikalischen Wärmewiderstands. Wenn empirische Tests ein Temperaturdelta ergeben, das mehr als 5 Prozent höher ist als die ursprünglichen Ergebnisse der Computational Fluid Dynamics (CFD)-Simulation, müssen Ingenieure strukturelle Montagefehler oder TIM-Anwendungsmethoden untersuchen und korrigieren, bevor sie die Massenproduktion in vollem Umfang genehmigen.

4. Bewertung des Herstellungsprozesses: Anpassung der Struktur an den Produktionsmaßstab

Unterschiedliche thermische Geometrien erfordern sehr unterschiedliche Herstellungsmethoden, und ein Prozess, der erfolgreich zehn Prototypen hervorbringt, könnte finanziell ruinös oder technisch instabil sein, wenn er auf zehntausend Einheiten skaliert wird.

Durch die Wahl des richtigen Herstellungsverfahrens wird die thermische Leistung mit den Stückkosten in Einklang gebracht und sichergestellt, dass die gewählte Technologie eine stabile, kundenspezifische Kühlkörperproduktion in großen Stückzahlen unterstützen kann. Ein wichtiger Teil der Lieferantenbewertung von Kühlkörpern besteht darin, sicherzustellen, dass der Hersteller über die richtige Ausrüstung für das spezifische thermische Design verfügt:

• Extrusion: Äußerst kosteneffektiv für die Aluminiumproduktion in großen Mengen, jedoch begrenzt durch das physische Extrusionsverhältnis hinsichtlich Rippenhöhe und -abstand.

• Schälen: Ideal zum Erreichen einer ultrahohen Rippendichte und einer hervorragenden Wärmeableitung ohne den Grenzflächenwiderstand, der bei geklebten Rippen auftritt, und eignet sich daher perfekt für räumlich begrenzte optische oder Serverumgebungen.

• Geklebte Lamellen: Geeignet für die Schaffung massiver Wärmeableitungsflächen durch Anbringen separater Lamellen an einer gerillten Basis, wie sie häufig bei Wechselrichtern für schwere Wechselrichter verwendet werden.

• Flüssigkeitskühlung: Notwendig, wenn die herkömmliche Luftkühlung an ihre physikalischen Grenzen stößt und das System auf eine Flüssigkeitskühlplatte umgestellt wird, um extreme Wärmedichten zu bewältigen.

Um die Produktion effizient zu skalieren, muss die Fertigungsmethode an das Auftragsvolumen angepasst werden. Wenn das erforderliche Volumen 5.000 Einheiten pro Jahr übersteigt und die Rippendichte innerhalb der Standardwerkzeuggrenzen liegt, wird dringend empfohlen, von der reinen CNC-Bearbeitung zur kundenspezifischen Profilextrusion überzugehen, um die Stückkosten drastisch zu senken und die Durchlaufzeiten zu verkürzen.

Herstellungsprozess- und Skalierbarkeitsanalyse

5. Anwendungsspezifische Zuverlässigkeit: KI, EV und industrielle Tests

Eine Wärmemanagementlösung funktioniert nicht im Vakuum; Aufgrund seines Einsatzbereichs ist es ständigen Temperaturwechseln, intensiven mechanischen Vibrationen und rauen Umweltverschmutzungen ausgesetzt.

Um einen thermischen Kühlkörper vor der Massenproduktion zu validieren, muss die Komponente strengen, branchenspezifischen Umweltbelastungstests unterzogen werden, um eine langfristige mechanische und thermische Zuverlässigkeit im Feld zu gewährleisten.

Bereitstellungsumgebungen erfordern bestimmte Validierungsprotokolle:

• KI-Server und Hochleistungsrechnen: KI-Prozessoren erzeugen einen extremen, kontinuierlichen Wärmefluss. Die Validierung konzentriert sich hier auf thermische Konstanz rund um die Uhr und die Integration fortschrittlicher Lösungen wie Wärmerohre oder Dampfkammern, um eine Drosselung bei Spitzendatenlasten zu verhindern.

• Leistungselektronik für Elektrofahrzeuge: Wechselrichter und Batteriemodule in Elektrofahrzeugen sind starken mechanischen Stößen und schnellen Temperaturwechseln ausgesetzt. Bei der Validierung eines kundenspezifischen thermischen Kühlkörpers für einen Wechselrichter eines Elektrofahrzeugs muss die Vorproduktionsphase mehrachsige Vibrationstests und starke Thermoschockzyklen umfassen, um sicherzustellen, dass mechanische Ermüdung die thermische Schnittstelle über die Lebensdauer des Fahrzeugs nicht beeinträchtigt.

• Industrielle Automatisierungsgeräte: Servoantriebe werden in staubigen, geschlossenen Fabrikumgebungen betrieben. Die Validierung des Kühlkörpers stellt sicher, dass der Lamellenabstand groß genug ist, um ein Verstopfen durch Schmutz zu verhindern und gleichzeitig eine stabile Temperaturkontrolle über mehrjährige Arbeitszyklen hinweg aufrechtzuerhalten.

• Medizin- und Präzisionselektronik: Diagnosegeräte erfordern absolute Temperaturstabilität, um die Bildgenauigkeit aufrechtzuerhalten, und erfordern eine strenge Herstellungskonsistenz von Charge zu Charge.

6. Bewertung Ihres Lieferanten: Der Übergang zur Massenproduktion

Letztendlich spiegelt die Qualität des thermischen Kühlkörpers direkt die technische Tiefe, die Qualitätskontrollverfahren und die Fertigungskapazitäten des Lieferanten wider, mit dem Sie zusammenarbeiten.

Um einen zuverlässigen Übergang vom Prototyp zur Massenproduktion sicherzustellen, ist die Zusammenarbeit mit einem Anbieter von Wärmemanagementlösungen erforderlich, der umfassende technische Unterstützung, robuste Designverifizierung und mehrere interne Fertigungstechnologien bietet.

Kunden, die nach einem Hersteller von thermischen Kühlkörpern suchen, wollen selten nur ein Stück Metall kaufen. Sie verfügen über ein bestehendes Produktdesign, bereiten sich auf eine umfangreiche Produkteinführung vor und sind zutiefst besorgt über Leistungseinbußen bei der Kühlung, Instabilität der Chargenqualität und Verzögerungen in der Lieferkette. Der ideale Lieferant fertigt nicht einfach blind nach Zeichnung; Sie bieten solide technische Unterstützung während der Entwurfsprüfung, um die Rippenstrukturen und die Materialauswahl zu optimieren.

Wenn sich ein aktueller Lieferant vollständig auf eine einzige Fertigungstechnologie verlässt – beispielsweise nur Extrusion anbietet – und keine eigenen Daten zur thermischen Leistungsvalidierung bereitstellen kann, sollten Beschaffungsteams einen umfassenderen Anbieter prüfen. Die Partnerschaft mit einem Full-Service-Hersteller gewährleistet objektive Empfehlungen für den besten Prozess, der auf bestimmte Leistungsdichten und Produktionsskalen zugeschnitten ist.

Fazit und nächste Schritte

Die Bewertung der Qualität von thermischen Kühlkörpern vor der Massenproduktion erfordert einen strengen, datengesteuerten Ansatz, der die Materialreinheit, Bearbeitungstoleranzen im Mikrometerbereich und den physikalischen Wärmewiderstand untersucht. Durch die Ausführung eines strengen Validierungsprotokolls können Ingenieurteams thermische Engpässe beseitigen und sicherstellen, dass ihre Hochleistungselektronik im Feld einwandfrei funktioniert.

Wichtige technische Erkenntnisse:

• Die Leitfähigkeit des Materials muss genau auf die Wärmeflussdichte abgestimmt sein, wobei Kupfer für extreme lokale Hitze und AL6061 für die strukturelle Kühlung verwendet werden.

• Die Ebenheit der Grundfläche ist entscheidend; Abweichungen von mehr als 0,05 Millimetern erfordern eine dicke Wärmeleitpaste, wodurch die Kühleffizienz effektiv beeinträchtigt wird.

• Die Anpassung des Herstellungsprozesses (Extrusion, Schälen oder Flüssigkeitskühlung) an das erforderliche Produktionsvolumen ist für die wirtschaftliche Rentabilität von entscheidender Bedeutung.

Bereiten Sie die Skalierung Ihres Hochleistungselektronikprodukts vor? Riskieren Sie Ihre Produkteinführung nicht mit ungeprüften thermischen Komponenten. Arbeiten Sie mit KINGKA zusammen, einem professionellen Hersteller von thermischen Kühlkörpern, der für die Abwicklung Ihres gesamten Produktlebenszyklus gerüstet ist. Von fortschrittlichen thermischen CFD-Simulationen und Prototypenvalidierung bis hin zu strenger Qualitätskontrolle und kundenspezifischer Kühlkörperproduktion in großen Stückzahlen bieten wir die integrierten Fertigungslösungen, die Sie benötigen. Kontaktieren Sie noch heute unser Engineering-Team , um eine Designprüfung zu vereinbaren und einen reibungslosen Übergang zur Massenproduktion sicherzustellen.

Häufig gestellte Fragen (FAQs)

1. Warum sind thermische Leistungstests erforderlich, wenn ich bereits über CFD-Simulationsdaten verfüge?

CFD-Simulationen (Computational Fluid Dynamics) sind theoretisch und gehen von perfekten Herstellungsbedingungen aus. Physikalisch-thermische Leistungstests sind erforderlich, da sie reale Unvollkommenheiten berücksichtigen, wie z. B. mikroskopische Bearbeitungsabweichungen, die tatsächliche Dicke des Wärmeschnittstellenmaterials und unvorhersehbare aerodynamische Turbulenzen im Inneren des endgültigen Gerätegehäuses.

2. Wie wirkt sich die Ebenheit der Oberfläche auf die Qualität des thermischen Kühlkörpers aus?

Die Basis des Kühlkörpers muss perfekt auf dem Halbleiterbauteil aufliegen. Wenn die Oberfläche wellig oder uneben ist, bilden sich mikroskopisch kleine Luftspalte. Da Luft ein Wärmeisolator ist, speichern diese Lücken Wärme. Eine perfekt ebene Oberfläche minimiert den Bedarf an dicker Wärmeleitpaste und gewährleistet eine schnelle und direkte Wärmeübertragung.

3. Was ist der Unterschied zwischen einem Prototyp-Kühlkörper und einem Massenproduktions-Kühlkörper?

Ein Prototyp wird oft aus einem massiven Metallblock CNC-gefräst, um das thermische Konzept schnell zu beweisen, was sehr teuer ist. Ein Kühlkörper für die Massenproduktion ist für skalierbare Herstellungsprozesse wie kundenspezifisches Extrudieren oder Kaltschmieden optimiert, um die Kosten pro Einheit drastisch zu senken und gleichzeitig die exakt gleiche thermische Leistung des Prototyps beizubehalten.

4. Wann sollte ich einen Kühlkörper mit geschälten Lamellen einem standardmäßigen extrudierten Kühlkörper vorziehen?

Sie sollten sich für einen Kühlkörper mit geschälten Lamellen entscheiden, wenn Ihr Gerätegehäuse extrem kompakt ist und Sie eine viel höhere Lamellendichte (mehr Kühloberfläche) benötigen, als der Extrusionsprozess physikalisch erzeugen kann, ohne dass die Stahlwerkzeuge brechen. Skiving ist ideal für Anwendungen mit extrem hohem Wärmefluss wie Laserdioden und Server-CPUs.

5. Wie stellen Hersteller die Maßhaltigkeit bei Tausenden von Kühlkörpern sicher?

Professionelle Hersteller von thermischen Kühlkörpern nutzen fortschrittliche Qualitätskontrollverfahren, darunter Koordinatenmessgeräte (CMM), statistische Prozesskontrolle (SPC) und automatisierte optische Inspektionen. Diese Systeme überwachen kontinuierlich die CNC-Bearbeitungstoleranzen in der Produktionslinie, um sicherzustellen, dass die erste Einheit und die zehntausendste Einheit maßlich identisch sind.

6. Kann ein Hersteller von thermischen Kühlkörpern dabei helfen, mein Design vor der Produktion zu optimieren?

Ja. Ein umfassender Anbieter von Wärmemanagementlösungen wie KINGKA bietet Design for Manufacturing (DFM)-Engineering-Unterstützung. Wir überprüfen Ihren ursprünglichen Entwurf und empfehlen geringfügige strukturelle Änderungen, die die Kühlleistung beibehalten oder verbessern und gleichzeitig die Herstellung des Kühlkörpers im großen Maßstab deutlich schneller, einfacher und kostengünstiger machen.
