Wenn man sich bei Chips mit hoher Dichte auf physisches Prototyping verlässt, besteht die Gefahr einer starken thermischen Drosselung und überhöhter Entwicklungskosten. Ein thermischer Kühlkörpersimulationsansatz sagt den Luftstrom und die Temperaturverteilung vor der Herstellung genau voraus. Bei Kingka nutzen wir Predictive Engineering, um Zuverlässigkeit zu gewährleisten und die Kühlleistung zu optimieren.
Im Zeitalter der Hochleistungselektronik ist die Herstellung nach dem Prinzip „Trial-and-Error“ obsolet. Da die Leistungsdichten in der modernen Verarbeitungs- und Telekommunikationstechnik sprunghaft ansteigen, müssen sich Ingenieure auf die numerische Strömungsmechanik verlassen, um Wärme zu visualisieren, bevor sie überhaupt ein Stück Metall schneiden. Lassen Sie uns untersuchen, wie virtuelle Tests den physischen Erfolg bestimmen und Ihre Hardware-Investitionen schützen.
Warum ist ein thermischer Simulationskühlkörper für Hochleistungs-CPUs unerlässlich?
Wie wirken sich Materialien auf die simulierte Wärmeleitfähigkeit aus?
Herausforderungen bei der Telekommunikationskühlung mit Simulation meistern?
Welche Rolle spielt die Flossengeometrie für die Simulationsgenauigkeit?
Validierung des Virtuellen: Von der Simulation zum Labortest
Treffen Sie die Entscheidung: Wann simulieren Sie Ihr thermisches Design?
Die Entwicklung von Kühlern für moderne Prozessoren erfordert absolute Präzision, um den extremen Wärmefluss zu bewältigen. Das blinde Schneiden von Metall ist für die heutigen Hochleistungscomputer und Hardwaresysteme keine praktikable Technikstrategie mehr.
Ein thermischer Simulationskühlkörper nutzt ANSYS FEM, um die Effizienz der Wärmestrahlung und die Temperaturverteilung vor der physischen Prototypenerstellung zu überprüfen. Diese rechnerische Analyse ermöglicht es Ingenieuren, Rippenstrukturen, Luftströmungswege und Materialien zu optimieren, die CPU-Kühlleistung drastisch zu verbessern und Siliziumausfälle zu verhindern.
Kühlkörper werden häufig in CPUs, LEDs und Leistungselektronik eingesetzt, wo eine kontinuierlich steigende Leistungsdichte fortschrittliche Kühllösungen und ein hochoptimiertes thermisches Design erfordert. In der Vergangenheit haben Ingenieure einen Kühlkörper entworfen, einen Prototyp hergestellt, ihn auf einer Wärmebank getestet und unweigerlich einen Engpass entdeckt. Dieser Zyklus wiederholte sich, bis die Temperaturen akzeptabel waren.
Heute verwenden wir die thermische Simulation des CPU-Kühlkörpers . Durch den Import eines 3D-Modells in ANSYS-basierte Software können wir spezifische Wärmelasten anwenden (z. B. einen 250-W-Prozessor) und den genauen Luftstrom simulieren, der von den Gehäuselüftern erzeugt wird.
Mehrwinkelanalyse der CPU-Simulation:
Optimierung des Luftstrompfads: Die Simulation deckt „tote Zonen“ auf, in denen Luft die Flossen umgeht. Wir können das Gehäusedesign oder den Lamellenabstand virtuell anpassen, um Luft durch die heißesten Abschnitte zu drücken.
Überprüfung der Rippenstruktur: Wir können testen, ob eine gerade extrudierte Rippe oder eine komplexe Stift-Rippen-Anordnung den niedrigsten Wärmewiderstand ($R_{th}$) für eine bestimmte Anwendung bietet.
Beispiele aus der Praxis: Bei einem High-End-Desktop-CPU-Kühler konnten wir durch Simulation die Heatpipes innerhalb des Lamellenstapels versetzt anordnen, um eine gleichmäßige Wärmeverteilung zu gewährleisten. Bei einem kompakten Industrie-PC ergab die Simulation, dass das Öffnen der seitlichen Lüftungsschlitze die Querstromkonvektion um 18 % verbesserte.
Durch Simulation und Designoptimierung können Ingenieure den Luftstrom, den Wärmewiderstand und die Temperaturverteilung vor der Herstellung bewerten und so einen nahtlosen Vergleich verschiedener Kühlkörperstrukturen ermöglichen, ohne einen Cent für Rohmaterialien auszugeben.
Die Auswahl der richtigen Legierung ist die Grundlage jedes thermischen Modells. Durch die Simulation verschiedener Metalle können Beschaffungsteams die thermische Masse, das Strukturgewicht und das Gesamtfertigungsbudget effektiv abwägen, bevor sie sich auf die Werkzeugausstattung festlegen.
Simulationssoftware modelliert die Materialgrenzen genau und zeigt, dass Aluminium-Kühlkörper etwa 170–220 W/m·K für Leichtbaueffizienz liefern, während Kupfer-Kühlkörper ~ 400 W/m·K erreichen. Dies ermöglicht einen präzisen Vergleich, wie verschiedene Metalle mit einem hohen Wärmefluss in kompakten elektronischen Systemen umgehen.
Bei der elektronischen Kühlung ist die Materialauswahl ein strikter Kompromiss zwischen Leistung, Gewicht und Kosten. Beim Einrichten einer ANSYS FEM-Simulation ist die spezifische Wärmeleitfähigkeit der gewählten Legierung eine primäre Eingabevariable, die den gesamten Ausbreitungswiderstand der Grundplatte bestimmt.
Mehrwinkelanalyse der Materialsimulation:
Aluminiumlegierungen (AL6063/AL1060): Aluminiumkühlkörper bieten üblicherweise eine Wärmeleitfähigkeit von ~170–220 W/m·K und unterstützen so eine effiziente Wärmeübertragung bei gleichzeitiger Beibehaltung leichter Strukturen. Simulationen zeigen oft, dass Aluminium für verteilte Wärmelasten völlig ausreichend ist, wie etwa große LED-Arrays oder Standard-Netzteile, bei denen der Ausbreitungswiderstand nicht der primäre Engpass ist.
Reines Kupfer (C1100): Kupferkühlkörper für Hochleistungsanwendungen können eine Wärmeleitfähigkeit von ~400 W/m·K erreichen, was die Wärmeübertragungseffizienz in kompakten elektronischen Systemen erheblich verbessert. Bei der Simulation eines dichten Chips mit 50 W/cm² zeigt Aluminium häufig einen deutlichen roten „Hotspot“ in der Mitte der Basis. Die Umstellung der Materialeigenschaft auf Kupfer in der Simulation zeigt sofort, wie die überlegene Leitfähigkeit die Wärme gleichmäßig über die gesamte Lamellenanordnung verteilt.
Tabelle 1: Vergleich der simulierten Materialleistung
Durch das Testen dieser Materialien in einer virtuellen Umgebung können Beschaffungsmanager vermeiden, ein System mit teurem Kupfer zu überarbeiten, wenn sich simuliertes Aluminium als ausreichend erweist.
Telekommunikationsgeräte arbeiten in rauen Umgebungen mit enormen thermischen Belastungen. Die Vorhersage, wie diese Systeme auf einen kontinuierlichen Stromverbrauch von mehreren hundert Watt reagieren werden, ist für die Aufrechterhaltung der globalen Netzwerkstabilität und Betriebszeit von entscheidender Bedeutung.
Hochleistungs-Telekommunikationsgeräte verbrauchen Hunderte von Watt, indem sie maßgeschneiderte Kühlkörper mit Kupferrohren oder hochdichten Rippen verwenden. Die Simulation bestimmt den optimalen Lamellenabstand und die Luftstromrichtung, sorgt für stabile Betriebstemperaturen und verhindert thermische Drosselung in kritischen Kommunikationssystemen.
Die Telekommunikationsbranche stellt einzigartige thermische Herausforderungen dar. 5G-Basisstationen und Remote Radio Units (RRUs) werden häufig passiv gekühlt, d. h. sie basieren ausschließlich auf natürlicher Konvektion und ohne die Hilfe von Lüftern. Darüber hinaus sind Telekommunikationsschaltanlagen in Innenräumen so dicht gepackt, dass die Umgebungslufttemperaturen erheblich steigen.
Mehrwinkelanalyse der Telekommunikationssimulation:
Herausforderungen der natürlichen Konvektion: Bei einem Hochleistungskühlkörperdesign für die Telekommunikation ist die Simulation natürlicher Konvektion äußerst komplex. Durch die Erwärmung erhält die Luft Auftrieb. Die Simulation hilft dabei, den genauen Lamellenabstand zu bestimmen, der erforderlich ist, damit sich die aufsteigende heiße Luft nicht in den Kanälen verstopft.

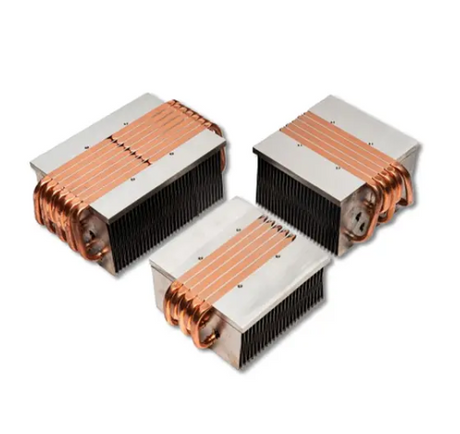

Integration von Wärmerohren: Wenn ein Telekommunikations-ASIC Hunderte von Watt erzeugt, kann massives Aluminium die Wärme nicht verteilen. Wir simulieren die Integration eingebetteter Kupferrohre (Heatpipes) in die Aluminiumbasis. Mit der Software können wir die Phasenwechsel-Wärmeübertragung verfolgen und beweisen, dass die Wärmerohre die Wärmelast effektiv an die Außenkanten der massiven Rippenanordnung verlagern.
Beispiele aus der Praxis: Bei einer 5G-Außenantenne ergab die Simulation, dass die Sonneneinstrahlung (Sonnenwärme) dazu führte, dass die oberen Lamellen unwirksam wurden. Durch die virtuelle Änderung des Lamellenwinkels haben wir die Luftstromrichtung optimiert, um die Sonnenwärme abzuleiten und gleichzeitig die Stabilität der internen Komponenten aufrechtzuerhalten. Bei einem in einem Rack montierten Telekommunikationsschalter für den Innenbereich erforderte die Simulation einen Wechsel von geraden Lamellen zu versetzten Lamellen, um die thermische Grenzschicht zu durchbrechen.
Die Form und Dichte Ihrer Kühlrippen bestimmen die Konvektionseffizienz. Die rechnergestützte Fluiddynamik ermöglicht es Ingenieuren, geometrische Grenzen zu überschreiten und ultradünne Strukturen zu testen, ohne dass Kosten für physikalische Bearbeitungsfehler entstehen.
Für Hochleistungselektronik maximiert ein hochdichter Kühlrippen-Kühlkörper aus Kupfer die Oberfläche auf kompaktem Raum. Die Simulation bewertet den Wärmewiderstand und den Druckabfall des Luftstroms dieser dichten Anordnungen und stellt so sicher, dass die Geometrie auch unter anspruchsvollen thermischen Belastungen zuverlässig bleibt.
Wenn der vertikale Platz begrenzt ist (z. B. bei einem 1U-Server oder einem kompakten Wechselrichter), können Ingenieure den Kühlkörper nicht einfach höher machen. Sie müssen die Flossendichte erhöhen. Wenn die Rippen jedoch zu eng gepackt werden, erhöht sich der hydraulische Widerstand, wodurch der Luftstrom möglicherweise blockiert wird.
Mehrwinkelanalyse der geometrischen Simulation:
Der Skiving-Vorteil: Ein Kühlkörper mit geschälten Lamellen aus hochdichtem Kupfer wird hergestellt, indem die Lamellen direkt aus einem massiven Kupferblock geschnitten werden. Dadurch wird der Übergangswiderstand zwischen Basis und Rippe eliminiert. In unseren Simulationsmodellen zeigt diese kontinuierliche Materialstruktur eine deutliche Verbesserung der Leitungseffizienz im Vergleich zu Modellen mit verbundenen Rippen.
Druckabfall vs. Oberfläche: Wir verwenden Simulation, um den genauen „Sweet Spot“ zu finden. Wenn wir 0,1 mm dicke Lamellen mit einem Abstand von 0,2 mm modellieren, ist die Oberfläche riesig, aber die Simulation zeigt einen kritischen Druckabfall an, wenn der Gehäuselüfter zu schwach ist. Wir passen die virtuelle Steigung iterativ an, bis der Luftstrom die gesamte Flossentiefe durchdringt.
Beispiele aus der Praxis: Für ein spezielles Leistungsmodul haben wir eine standardmäßige extrudierte Lamelle simuliert und festgestellt, dass dies zu einer Sperrschichttemperatur von 95 °C führte. Durch die Simulation eines Skived-Lamellen-Designs innerhalb der exakt gleichen Grundfläche konnte die vergrößerte Oberfläche die vorhergesagte Temperatur auf 78 °C senken. In ähnlicher Weise ergab die Simulation für einen Controller für ein Automobil-Elektrofahrzeug, dass das Hinzufügen eines leichten Wellenmusters zu den geschälten Rippen die Luftturbulenzen erhöhte und die konvektive Wärmeübertragung um 12 % verbesserte.
Iteratives physisches Prototyping belastet Budgets und verzögert den Markteintritt. Durch die Verlagerung der Trial-and-Error-Phase in eine virtuelle Umgebung können Entwicklungsteams bereits beim ersten physischen Durchlauf optimale Entwürfe erzielen.
Durch den Einsatz eines Wärmesenkenansatzes mit thermischer Simulation entfallen mehrere Werkzeugüberarbeitungen. Durch die virtuelle Analyse des Luftstroms und der Wärmeableitung trägt das Forschungs- und Entwicklungsteam von Kingka – mit über 25 Jahren Erfahrung in der Bearbeitung – dazu bei, das Design frühzeitig zu optimieren und so die gesamten Herstellungs- und Entwicklungskosten drastisch zu senken.
Kingka bietet umfassende Wärmemanagementdienste für die elektronische Kühlung und deckt den gesamten Lebenszyklus ab, vom kundenspezifischen Kühlkörperdesign und der 3D-Modellierung bis hin zur fortschrittlichen thermischen Simulationsanalyse mit ANSYS FEM.
Analyse der Kostensenkung aus mehreren Blickwinkeln:
Werkzeugeinsparungen: Extrusionswerkzeuge und Kaltschmiedeformen kosten Tausende von Dollar. Wenn ein physischer Prototyp die thermischen Tests nicht besteht, gehen diese Werkzeuginvestitionen verloren. Durch Simulation wird sichergestellt, dass die Geometrie korrekt ist, bevor Stahl für Formen geschnitten wird.
Time-to-Market: Wochenlang auf einen physischen Prototyp zu warten und dann festzustellen, dass ein Redesign erforderlich ist, ist ein gewaltiger Rückschlag. Eine ANSYS FEM-Simulation kann innerhalb weniger Tage eingerichtet und ausgeführt werden, was schnelle Iterationen und eine schnellere Bereitstellung Ihres Endprodukts ermöglicht.
Ingenieurskompetenz: Software ist nur so gut wie der Ingenieur, der sie bedient. Unser Unternehmen verfügt über mehr als 15 Jahre Erfahrung in der Fertigung und unser technisches F&E-Team verfügt über mehr als 25 Jahre kombinierte thermische und maschinelle Fachkompetenz. Das bedeutet, dass unsere Simulationen auf der Realität der Fertigung basieren; Wir entwerfen keine virtuellen Kühlkörper, die nicht physisch bearbeitet werden können.
Durch die Integration der thermischen Simulation in die frühen Phasen der Produktentwicklung unterstützen wir eine simulationsbasierte Designoptimierung, die Ihr F&E-Budget direkt schützt.
Ein virtuelles Modell ist nur so gut wie seine reale Genauigkeit. Um zu bestätigen, dass der simulierte Wärmewiderstand mit der tatsächlichen Leistung des Metalls übereinstimmt, sind strenge physikalische Tests erforderlich.
Während die Simulation die Leistung vorhersagt, führt Kingka umfangreiche Labortests und Validierungen durch, um diese Simulationsergebnisse zu überprüfen. Diese physische Bestätigung stellt die absolute Zuverlässigkeit von CPU-, Telekommunikations- und anderen leistungsstarken elektronischen Kühlsystemen sicher, bevor sie im Feld eingesetzt werden.
Simulation ist die Blaupause, aber Labortests sind das letzte Qualitätstor. Ein thermisches Simulationskühlkörpermodell geht von perfekten Wärmeschnittstellenmaterialien und idealen Umgebungsbedingungen aus. In der realen Welt spielen mikroskopische Variationen eine Rolle.
Mehrwinkelanalyse der Validierung:
Windkanaltests: Sobald das optimierte Design hergestellt ist (oft durch CNC-Bearbeitung für den ersten Prototyp), platzieren wir es in einem kalibrierten Windkanal. Wir verwenden einen Dummy-Heizblock, der die exakte Wattzahl der CPU oder des Telekommunikations-ASIC nachahmt.
Datenkorrelation: Wir messen die Temperatur an der Basis und den Rippen mithilfe strategisch platzierter Thermoelemente. Anschließend vergleichen wir diese empirischen Daten mit dem ANSYS FEM-Simulationsbericht. Eine Varianz von weniger als 5 % bestätigt die Genauigkeit des Modells.
Beispiele aus der Praxis: Bei einem Projekt für ein leistungsstarkes industrielles LED-Array wurde in der Simulation eine Basistemperatur von 65 °C vorhergesagt. Bei unseren Labortests wurden 66,2 °C gemessen, was das Design bestätigt. Bei einer flüssigkeitsgekühlten Serverplatte ergaben Labortests, dass die Methode zum Auftragen der Wärmeleitpaste eine leichte Abweichung von der Simulation verursachte, sodass wir die Montageanweisungen vor der Massenproduktion korrigieren konnten.
Dieser geschlossene Prozess – Entwurf, Simulation, Herstellung und Test – garantiert langfristige Zuverlässigkeit.
Nicht jede Standardextrusion erfordert eine umfassende rechnerische Analyse. Wenn es jedoch um teures Silizium und dichte Verpackungen geht, ist die Entscheidung, wann simuliert werden soll, ein entscheidender Schritt im Beschaffungsworkflow.
Sie müssen ein thermisches Simulationskühlkörperdesign verwenden, wenn die Leistungsdichte Ihrer Komponente die Standardgrenzwerte für die Luftkühlung überschreitet. Durch die Simulation des Luftstroms und der Temperaturverteilung vor der Herstellung wird sichergestellt, dass kundenspezifische CPU- und Telekommunikations-Kühllösungen auch bei höchster Betriebsbelastung nicht ausfallen.
Wenn Ihr Ingenieurteam ein System entwirft, bei dem thermische Drosselung keine Option ist, ist Simulation eine zwingende Voraussetzung für die Fertigung.
Richtlinien zum Starten der thermischen Simulation:
Hoher Wärmefluss: Wenn Ihre Komponente mehr als 30 W/cm² erzeugt, leidet ein standardmäßiger massiver Metallsockel wahrscheinlich unter einem starken Ausbreitungswiderstand. Um diesen Widerstand abzubilden, ist eine Simulation erforderlich.
Beschränkte Umgebungen: Wenn Ihr Kühlkörper in ein 1U-Gehäuse, ein versiegeltes NEMA-Gehäuse oder einen dicht gepackten Telekommunikationsschrank passen muss, können Sie sich nicht auf allgemeine Luftstromannahmen verlassen.
Entwicklung neuer Produkte: Wenn Sie einen Flaggschiff-CPU-Kühler oder ein Leistungsmodul der nächsten Generation auf den Markt bringen, sind die Vorabkosten der Simulation im Vergleich zu den Kosten eines Produktrückrufs aufgrund von Überhitzung vernachlässigbar.
Kingka steht bereit, um zu helfen. Durch die Nutzung unserer umfassenden Fertigungserfahrung und umfassenden Simulationsfähigkeiten stellen wir sicher, dass Ihre Wärmemanagementstrategie präzise, kosteneffektiv und absolut zuverlässig ist.
Sind Sie bereit, Ihr thermisches Design zu validieren? Kontaktieren Sie noch heute unser Engineering-Team, um eine ANSYS FEM-Simulation zu initiieren und die thermische Leistung Ihres nächsten elektronischen Hochleistungssystems sicherzustellen.
1. Was ist ANSYS FEM im Kontext des Wärmemanagements?
ANSYS FEM (Finite-Elemente-Methode) ist eine fortschrittliche Computersoftware zur Simulation von Fluiddynamik und Wärmeübertragung. Es zerlegt ein 3D-CAD-Modell in Millionen winziger Elemente, um mathematisch vorherzusagen, wie sich Wärme und Luftstrom über den Kühlkörper verhalten.
2. Kann eine thermische Simulation vorhersagen, wie laut ein Kühlkörperlüfter sein wird?
Während die thermische Simulation in erster Linie Temperatur und Luftstrom berechnet, kann sie den Druckabfall genau vorhersagen. Ein hoher Druckabfall weist darauf hin, dass sich ein Lüfter schneller drehen und härter arbeiten muss, um Luft durch die Lamellen zu drücken, was direkt mit einem höheren akustischen Lärm zusammenhängt.
3. Warum schneiden Kupferkühlkörper in Simulationen besser ab als Aluminium?
Kupfer hat eine Wärmeleitfähigkeit von ca. 400 W/m·K, verglichen mit ca. 170–220 W/m·K bei Aluminium. In Simulationen von Hochleistungschips verteilt Kupfer die Wärme viel schneller von der konzentrierten Quelle, was zu einer niedrigeren Gesamtübergangstemperatur führt.
4. Sind physikalische Labortests weiterhin erforderlich, wenn eine Simulation durchgeführt wird?
Ja. Die Simulation liefert eine äußerst genaue Vorhersage, aber Labortests validieren diese Ergebnisse unter realen physikalischen Bedingungen und berücksichtigen Variablen wie die tatsächliche Dicke der Wärmeleitpaste und geringfügige Bearbeitungstoleranzen.
5. Wie senkt Simulation die Entwicklungskosten?
Dadurch entfällt die Notwendigkeit, mehrere physische Prototypen herzustellen. Anstatt für Werkzeuge und Bearbeitung für drei verschiedene Designs zu bezahlen, um herauszufinden, welches am besten funktioniert, können Ingenieure Dutzende Variationen praktisch zu einem Bruchteil der Kosten und Zeit testen.
6. Was sind Skived-Fin-Kühlkörper und warum werden sie simuliert?
Geschälte Lamellen werden direkt aus einem massiven Metallblock geschnitzt und bieten eine extrem hohe Lamellendichte und keinen Schnittstellenwiderstand. Sie werden simuliert, um sicherzustellen, dass ihr extrem enger Lamellenabstand keinen Luftstromengpass erzeugt, den der Systemlüfter nicht überwinden kann.
7. Wie lange dauert eine thermische Simulation normalerweise?
Abhängig von der Komplexität der Kühlkörpergeometrie und der Gehäuseumgebung kann die Einrichtung, Berechnung und gründliche Analyse einer professionellen ANSYS FEM-Simulation zwischen einigen Tagen und einer Woche dauern.
8. Kann Simulation bei passiv gekühlten Systemen helfen?
Absolut. Die Simulation natürlicher Konvektion (passive Kühlung) ist äußerst wichtig, da der Luftstrom vollständig von der Geometrie und dem Auftrieb des Kühlkörpers abhängt. Die Simulation hilft dabei, den Lamellenabstand zu optimieren, um sicherzustellen, dass heiße Luft ohne die Hilfe eines Ventilators effizient entweichen kann.
