Was ist ein gestanzter Kühlkörper?

Einführung

Ein Kühlkörper ist eine entscheidende Komponente in elektronischen Geräten und dient dazu, die von Elementen wie CPUs, GPUs und Leistungstransistoren erzeugte Wärme abzuleiten. Ein effektives Wärmemanagement ist für die Aufrechterhaltung der Leistung und Zuverlässigkeit der Elektronik von entscheidender Bedeutung, da Überhitzung zum Ausfall von Komponenten führen kann. Unter den verschiedenen Arten von Kühlkörpern erfreuen sich gestanzte Kühlkörper aufgrund ihres einzigartigen Herstellungsprozesses und ihrer Designvorteile zunehmender Beliebtheit.

Gestanzte Kühlkörper verstehen

Definition und Hauptmerkmale

Gestanzte Kühlkörper werden hergestellt, indem Metallbleche, typischerweise Aluminium oder Kupfer, in bestimmte Formen gestanzt werden, die die Wärmeableitung verbessern. Durch diesen Prozess entstehen Rippen, die die Oberfläche für die Wärmeübertragung vergrößern und so eine effizientere Kühlung ermöglichen. Das Design weist häufig ineinandergreifende Rippen auf, die die strukturelle Integrität und die Wärmeleistung verbessern können.

Herstellungsprozess

Bei der Herstellung von gestanzten Kühlkörpern handelt es sich um einen Stanzprozess , bei dem Metallbleche einem hohen Druck ausgesetzt werden, um die gewünschten Formen zu erhalten. Dieser automatisierte Prozess ermöglicht eine Massenproduktion zu relativ geringen Kosten, was gestanzte Kühlkörper für viele Anwendungen zu einer wirtschaftlichen Wahl macht.

Häufig verwendete Materialien

· Aluminiumlegierungen (AL6063): Bekannt für gute Wärmeleitfähigkeit (~200 W/(m·K)).

· Kupfer (C1100): Bietet noch bessere Leitfähigkeit (bis zu 400 W/(m·K)).

Vorteile von gestanzten Kühlkörpern

· Kosteneffizienz: Gestanzte Kühlkörper sind im Allgemeinen kostengünstiger als extrudierte oder druckgegossene Alternativen und eignen sich daher für preisbewusste Projekte.

· Leichtes Design: Die dünnen Profile der gestanzten Lamellen tragen zu einem leichten Design bei, was bei Anwendungen von Vorteil ist, bei denen das Gewicht von entscheidender Bedeutung ist, beispielsweise in der Automobilindustrie und in der tragbaren Elektronik.

· Vielseitigkeit in den Anwendungen: Gestanzte Kühlkörper können auf verschiedene Formen und Größen zugeschnitten werden, sodass sie für eine Vielzahl von Anwendungen geeignet sind, von der Unterhaltungselektronik bis hin zu Industriemaschinen.

Anwendungen von gestanzten Kühlkörpern

· Unterhaltungselektronik: Wird in Geräten wie Laptops und Smartphones verwendet, um die Wärme von Prozessoren und Batterien zu verwalten.

· Automobilindustrie: Wird in Elektrofahrzeugen und Automobilelektronik eingesetzt, um einen zuverlässigen Betrieb unter wechselnden thermischen Bedingungen sicherzustellen.

· LED-Beleuchtung: Unverzichtbar für die Wärmeableitung von LED-Komponenten, wodurch deren Lebensdauer verlängert und die Leistung aufrechterhalten wird.

· Telekommunikation: Einsatz von Kommunikationsgeräten, um Überhitzung zu verhindern und einen unterbrechungsfreien Betrieb sicherzustellen.

Vergleich gestanzter Kühlkörper mit anderen Typen

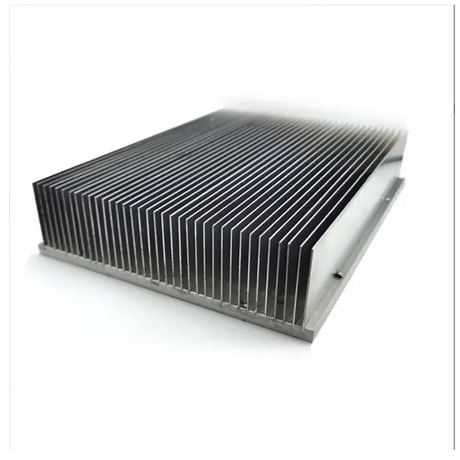

· Extrudierte Kühlkörper : Obwohl extrudierte Kühlkörper robust sind und höhere thermische Belastungen bewältigen können, sind sie oft teurer und schwerer als gestanzte Optionen.

· Druckguss-Kühlkörper : Druckguss-Kühlkörper bieten eine hervorragende Wärmeleistung, sind jedoch im Vergleich zu gestanzten Kühlkörpern in der Regel teurer und weniger vielseitig in der Form.

· Geschmiedete Kühlkörper : Geschmiedete Kühlkörper bieten aufgrund ihrer dichten Struktur eine überlegene Wärmeleistung, sind jedoch teurer und werden in Anwendungen mit geringem Stromverbrauch seltener verwendet.

Faktoren, die bei der Auswahl eines gestanzten Kühlkörpers zu berücksichtigen sind

· Wärmeleistungsanforderungen: Bewerten Sie den Wärmeableitungsbedarf anhand der zu kühlenden elektronischen Komponenten.

· Platzbeschränkungen: Stellen Sie sicher, dass der Kühlkörper in die physischen Abmessungen des Geräts passt.

· Budgetüberlegungen: Bewerten Sie die Kosteneffizienz von gestanzten Kühlkörpern im Vergleich zu anderen Typen.

· Anpassungsoptionen: Erwägen Sie spezielle Größen, Oberflächenbehandlungen und Beschichtungen, die die Leistung oder Ästhetik verbessern können.

Technische Spezifikationen von gestanzten Kühlkörpern

Typische Abmessungen und Dickenbereiche

Gestanzte Kühlkörper können in verschiedenen Abmessungen hergestellt werden, wobei die Dicke je nach Anwendung und Designanforderungen typischerweise zwischen 0,5 mm und 5 mm liegt.

Wärmeleistungsmetriken

Der Wärmewiderstand von gestanzten Kühlkörpern kann je nach Design erheblich variieren, wobei effektive Designs niedrigere Wärmewiderstandswerte erzielen und die Kühleffizienz verbessern.

Einfluss verschiedener Lamellendesigns auf die Wärmeableitung

· Gerade Flossen: Gemeinsam und sorgen für einen guten Luftstrom.

· Wellenrippen: Verbessern die Turbulenz und verbessern die Wärmeübertragung.

· Pin-Fins: Bieten eine große Oberfläche für kompakte Designs.

Die Dichte der Rippen spielt eine entscheidende Rolle für die thermische Leistung. Eine höhere Lamellendichte führt im Allgemeinen zu einer besseren Wärmeableitung, sofern der Luftstrom ausreichend ist.

Abschluss

Gestanzte Kühlkörper sind eine kostengünstige, leichte und vielseitige Lösung für das Wärmemanagement in verschiedenen elektronischen Anwendungen. Bei der Auswahl eines Kühlkörpers müssen unbedingt die thermische Leistung, Platzbeschränkungen und Anpassungsmöglichkeiten berücksichtigt werden. Durch die Wahl des richtigen Herstellers, wie z. B. Kingka , kann außerdem sichergestellt werden, dass der Kühlkörper spezifische Anforderungen erfüllt und die Gesamtzuverlässigkeit elektronischer Geräte erhöht wird.
