Sie haben die Zahlen ermittelt. Sie haben den Wärmewiderstand berechnet, die Gesamtleistung des Siliziums berücksichtigt und die Oberfläche perfekt an das Fouriersche Gesetz der Wärmeleitung angepasst. Wenn der Prototyp jedoch im Gehäuse montiert und eingeschaltet wird, drosselt das Silizium und das System überhitzt.
Ein Konstruktionsfehler eines Kühlkörpers in der physikalischen Welt ist trotz einwandfreier theoretischer Mathematik einer der frustrierendsten Engpässe in der Elektroniktechnik.
Laut dem Entwicklungsteam für thermische Kühlkörper von Kingka erfordern viele elektronische Systeme – von Hochgeschwindigkeits-CPUs und intensiven LEDs bis hin zu industriellen Leistungsmodulen – streng angepasste Kühlkörperstrukturen. Der Hauptgrund für das Scheitern theoretischer Designs liegt darin, dass jedes Gerät einzigartige Sperrschichttemperaturen und unvorhersehbare Betriebsumgebungen aufweist. Wenn sich ein Design nur auf idealisierte Berechnungen verlässt und dabei die reale Strömungsdynamik und Umwelteinschränkungen nicht berücksichtigt, ist ein katastrophaler Kühlausfall in praktischen Anwendungen fast garantiert.
Um dies zu verhindern, müssen Entwicklungsteams von der einfachen Arithmetik zum fortgeschrittenen prädiktiven Engineering übergehen. Im Folgenden untersuchen wir, warum diese Fehler auftreten und wie die Integration der rechnergestützten Thermoanalyse die Lücke zwischen theoretischer Mathematik und realer Zuverlässigkeit schließt.
Mathematische thermische Formeln gehen von massiven Annahmen aus. Sie setzen einen perfekt gleichmäßigen Luftstrom, keinen thermischen Grenzflächenwiderstand und konstante Umgebungstemperaturen voraus. Die Realität ist weitaus chaotischer.
In einer theoretischen Berechnung könnten Sie davon ausgehen, dass ein Lüfter, der 50 CFM (Kubikfuß pro Minute) drückt, alle 50 CFM direkt durch die Kühlrippen drückt. In Wirklichkeit folgt die Luft dem Weg des geringsten Widerstands.
Wenn die Lamellen zu dicht gepackt sind, erhöht sich der hydraulische Widerstand und die Luft strömt einfach um den Kühlkörper statt durch ihn hindurch. Ihr mathematisches Modell geht von einer Luftausnutzung von 100 % aus, während der physische Prototyp möglicherweise nur einen effektiven Luftstrom von 30 % erhält. Dies ist die Hauptursache für Designfehler bei Kühlkörpern in dicht gepackten Gehäusen.
Formeln behandeln die Wärmequelle oft so, als würde sie die gesamte Basis des Kühlkörpers gleichmäßig bedecken. In modernen CPUs, LEDs und Leistungselektronik wird die Wärme durch einen winzigen, hochkonzentrierten Siliziumchip erzeugt. Dadurch entsteht ein starker „Ausbreitungswiderstand“ – die Wärme bleibt direkt über dem Chip hängen, da die solide Metallbasis sie nicht schnell genug nach außen zu den peripheren Rippen leiten kann. Wenn dieser lokalisierte Hotspot nicht berücksichtigt wird, bleiben die Außenrippen kühl, während der Prozessor brennt.
In der Vergangenheit verwalteten Ingenieure diese Variablen durch Versuch und Irrtum: Entwerfen Sie einen Block, bearbeiten Sie ihn, testen Sie ihn auf einer Thermobank und überarbeiten Sie ihn, wenn er ausfällt.
Die zunehmende elektronische Leistungsdichte führt dazu, dass diese traditionellen „Design-Build-Test“-Methoden mittlerweile gefährlich ineffizient sind. Die Fehlertoleranz moderner Hardware ist hauchdünn. Wenn Sie es mit Leistungselektronik zu tun haben, die Hunderte von Watt in einem beengten 1U-Server oder einem versiegelten Telekommunikationsgehäuse verbraucht, verschwendet das Verlassen auf physikalische Versuche und Irrtümer Monate des Forschungs- und Entwicklungsbudgets.
Moderne Kühlkörperkonstruktionen verlassen sich zunehmend auf fortschrittliche thermische Simulationstools, um Luftstrom, Temperaturverteilung und Wärmeübertragungsleistung vorherzusagen, lange bevor die physische Produktion beginnt. Mithilfe der Simulation können Designer die Leistung des Kühlkörpers virtuell bewerten und optimieren und so die Entwicklungskosten und die Markteinführungszeit drastisch reduzieren.
Um Fehler bei der Kühlkörperkonstruktion vollständig zu verhindern, nutzt Kingka einen umfassenden Engineering-Workflow, der keine Variablen dem Zufall überlässt. Diese Methodik umfasst:
Benutzerdefinierte 3D-Modellierung: Entwerfen der physischen Architektur basierend auf Gehäusebeschränkungen.
Thermische Simulationsanalyse (ANSYS FEM): Ausführen des CAD-Modells durch strenge virtuelle Belastungstests.
Labortests und Validierung: Herstellung eines Prototyps und physische Tests in Windkanälen, um die Vorhersagen der Software zu überprüfen.
Computational Thermal Analysis-Tools – insbesondere ANSYS-basierte CFD-Löser (Computational Fluid Dynamics) – können komplexe Luftströmungs- und Temperaturverhalten über IC-Gehäuse, Leiterplatten und vollständige elektronische Baugruppen hinweg simulieren.
Durch die Modellierung der gesamten Umgebung können Ingenieure potenzielle Kühlengpässe bereits in der Entwurfsphase identifizieren. Sie können genau erkennen, wo Luft stagniert, wo Turbulenzen Lärm erzeugen und wo sich die Hitze nicht ausbreitet. Dies ermöglicht es dem Team, kritische Kühlkörperstrukturen wie die Lamellengeometrie, Luftströmungskanäle und Kontaktflächen zu optimieren und so eine zuverlässige langfristige Kühlleistung sicherzustellen.
Thermische Kühlkörper werden häufig in CPUs, LEDs, Leistungselektronik und Telekommunikationsgeräten eingesetzt. In diesen Sektoren erfordert die schnell zunehmende Leistungsdichte fortschrittliche Wärmemanagementlösungen. So verhindert Predictive Engineering Ausfälle im Feld.
Ein Kunde benötigte eine Kühllösung für einen Prozessor der nächsten Generation. Sich auf grundlegende Mathematik zu verlassen, hätte einen massiven Rückruf riskiert. Stattdessen testeten die Kingka-Ingenieure mithilfe der ANSYS FEM-basierten thermischen Simulation die Wärmeabstrahlungsleistung des CPU-Kühlkörpers, bevor sie grünes Licht für die Produktion gaben.
Durch eine detaillierte Analyse der Temperaturverteilung und der Luftströmungsmuster identifizierte das Team eine tote Zone in der Mitte des Lamellenstapels. Das Design wurde virtuell optimiert – durch Anpassung des Lamellenabstands und Integration eines Kupferkerns –, um eine stabile CPU-Kühlleistung zu gewährleisten, die den theoretischen Erwartungen entsprach.

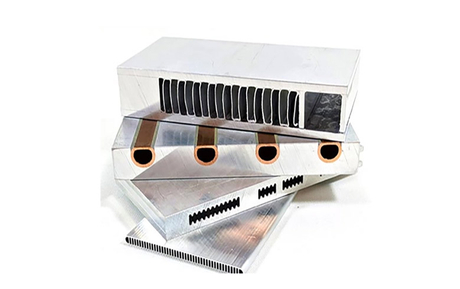

Bei industriellen Anwendungen führen handelsübliche Strangpressteile häufig zu Konstruktionsfehlern bei Kühlkörpern. Für Anwendungen wie Leistungsmodule und Telekommunikationsgeräte im Außenbereich sind maßgeschneiderte Kühlkörperkonstruktionen unbedingt erforderlich, um den unterschiedlichsten thermischen Belastungen und Umgebungsbedingungen gerecht zu werden.
Für einen Kunden aus der Hochleistungstelekommunikation halfen Simulationen und Tests den Ingenieuren dabei, die Rippenstruktur und die Wärmeübertragungspfade zu verfeinern. Die Software ergab, dass die Sonneneinstrahlung (Umgebungswärme der Sonne) die Leistung der oberen Lamellen erheblich beeinträchtigte. Durch die Änderung der Lamellenausrichtung im CAD-Modell und die erneute Simulation verhinderte das Team eine Überhitzung der Hochleistungsgeräte und stellte so die Netzwerkzuverlässigkeit in rauen Außenklimabedingungen sicher.
CPU-Kühlkörper verwenden häufig hochdichte Lamellenstrukturen (z. B. geschälte Lamellen), um die Wärmeableitungsoberfläche radikal zu vergrößern und die Luftstromeffizienz zu verbessern. Wenn die Lamellen jedoch zu dicht sind, verstopfen sie den Lüfter.
Mithilfe einer CFD-Software optimierten die Ingenieure iterativ die Flossengeometrie. Sie vergrößerten den Lamellenabstand um Bruchteile eines Millimeters, bis die Simulation ein perfektes Gleichgewicht zeigte: Die Geometrie verringerte den Luftströmungswiderstand (Druckabfall) des Systems, während die für eine effektive Kühlleistung erforderliche enorme Oberfläche erhalten blieb.
Bei der Umstellung auf eine Simulationsmethodik geht es nicht nur um die thermische Zuverlässigkeit; Es geht darum, das Endergebnis zu schützen.
Tabelle 1: Die Auswirkungen der Simulation auf den Produktentwicklungslebenszyklus
Eine erfolgreiche Wärmemanagementstrategie erfordert die Überbrückung der Lücke zwischen theoretischen Berechnungen und der chaotischen Physik der Fluiddynamik. Wenn ein Designfehler des Kühlkörpers auftritt, liegt das selten daran, dass die Rechnung falsch war; Das liegt daran, dass die Mathematik die Realität nicht berücksichtigt.
Durch die Zusammenarbeit mit einem Ingenieurteam, das kundenspezifisches Design, ANSYS FEM-Wärmesimulation und strenge Laborvalidierung integriert, können Produktentwickler lange vor der Herstellung Einschränkungen bei der Wärmeübertragung und Strukturdesignprobleme erkennen. Nur durch diesen umfassenden Ansatz kann gewährleistet werden, dass Ihre CPUs, LEDs und Leistungsmodule auch unter den anspruchsvollsten realen Bedingungen zuverlässig funktionieren.
1. Was ist die häufigste Ursache für Konstruktionsfehler bei Kühlkörpern?
Die häufigste Ursache ist ein Luftstrom-Bypass, bei dem ein hoher Luftstromwiderstand (aufgrund dicht gepackter Rippen) dazu führt, dass die Kühlluft um den Kühlkörper herum und nicht durch ihn hindurch strömt, wodurch die berechnete Oberfläche unbrauchbar wird.
2. Warum kann ich zum Entwerfen eines Kühlkörpers nicht einfach mathematische Standardformeln verwenden?
Standardformeln gehen von idealen Bedingungen aus, z. B. einer vollkommen gleichmäßigen Wärmeverteilung und keiner Luftströmungsturbulenz. Sie können komplexe Variablen wie lokalisierte Hotspots, Ausbreitungswiderstände und fahrwerksspezifische Luftstrombeschränkungen nicht genau vorhersagen.
3. Was ist ANSYS FEM in der Wärmetechnik?
ANSYS FEM (Finite-Elemente-Methode) ist eine fortschrittliche Rechensoftware für die thermische und strömungsdynamische Simulation. Es zerlegt ein 3D-Modell in Millionen winziger Elemente, um die Temperaturverteilung und den Luftstrom vor der physischen Fertigung genau vorherzusagen.
4. Warum gilt die Methode „Design-Build-Test“ heute als ineffizient?
Mit zunehmender elektronischer Leistungsdichte verringert sich der Spielraum für thermische Fehler. Der Bau physischer Prototypen zum Auffinden thermischer Engpässe ist langsam und teuer. Mithilfe der Simulation können Ingenieure Dutzende Varianten innerhalb von Tagen statt Monaten testen.
5. Wie verursacht eine Rippenstruktur mit hoher Dichte Kühlungsprobleme?
Während dichte Rippen die Kühloberfläche vergrößern, erhöhen sie auch den hydraulischen Widerstand (Druckabfall). Wenn der Systemlüfter nicht genügend statischen Druck erzeugen kann, um Luft durch die engen Lücken zu drücken, gerät der Luftstrom ins Stocken, was zu einer Überhitzung führt.
6. Was ist der Wärmeausbreitungswiderstand?
Ausbreitungswiderstand tritt auf, wenn ein kleiner Hochleistungs-Siliziumchip Wärme schneller erzeugt, als die solide Basis des Kühlkörpers sie nach außen zu den Rippen leiten kann. Dadurch entsteht ein starker Hotspot direkt über dem Chip.
7. Wie hilft Simulation bei der Kühlung von Telekommunikationsgeräten?
Telekommunikationsgeräte werden oft im Freien oder in geschlossenen Gehäusen betrieben und sind auf natürliche Konvektion angewiesen. Mithilfe der Simulation können Ingenieure Umweltfaktoren wie Sonneneinstrahlung und auftriebsbedingte Luftströmungen modellieren, um passive Flossenstrukturen zu optimieren.
8. Kann eine Simulation vorhersagen, ob ich einen Kühlkörper aus Kupfer oder Aluminium benötige?
Ja. Durch die Eingabe der Materialeigenschaften in die Software können Ingenieure schnell vergleichen, wie eine Kupferbasis im Vergleich zu einer Aluminiumbasis mit einem bestimmten Wärmefluss umgeht, und so eine Überentwicklung teurer Materialien verhindern.
9. Ersetzt die virtuelle Simulation physische Labortests?
Nein. Simulation ist ein Vorhersagetool, mit dem ein optimiertes Design effizient erreicht werden kann. Allerdings sind physikalische Labortests (mit Windkanälen und Thermoelementen) immer noch ein obligatorischer letzter Schritt, um die Vorhersagen der Software vor der Massenproduktion zu validieren.
10. Welche spezifischen Geometrien können mit CFD-Lösern optimiert werden?
CFD-Löser (Computational Fluid Dynamics) können die Rippendicke, den Rippenabstand (Abstand), die Ausrichtung von Luftströmungskanälen, die Dicke der Grundplatte und die strategische Platzierung von Wärmerohren oder Dampfkammern innerhalb der Baugruppe optimieren.
