Wenn die Leistungsdichte der Komponenten 50 W/cm² übersteigt, versagen häufig extrudierte Standardlamellen, was zu thermischer Drosselung und Hardwarefehlern führt. Ein Skiving-Fin-Kühlkörper löst dieses Problem, indem er Rippendicken von bis zu 0,05 mm erreicht und so die konvektive Oberfläche maximiert, ohne die Grundfläche des Moduls zu vergrößern.
In unserem Geschäft mit thermischen Lösungen bei Kingka Tech treffen wir häufig auf Ingenieursteams, die an den physikalischen Grenzen der Standardextrusion gefangen sind. Wenn Sie einen Kühlkörper aufgrund von Platzbeschränkungen nicht höher oder breiter bauen können, besteht der einzige mathematische Weg zu niedrigeren Sperrschichttemperaturen darin, mehr Rippen in das vorhandene Volumen einzubauen. Es gibt jedoch eine physikalische Grenze dafür, wie dünn Sie Metall schneiden können, bevor es seine strukturelle Integrität verliert oder Ihren Luftstrom erstickt. Lassen Sie uns die genauen technischen Grenzen der Schältechnologie untersuchen und herausfinden, wie dünn Sie für Ihre spezifische Anwendung tatsächlich sein sollten.
Kupfer vs. Aluminium: Materialspezifische Dickenbeschränkungen
Überwindung von Einschränkungen beim Extrusions-Seitenverhältnis
Fallanalyse: IGBT-Modulkühlung in der industriellen Automatisierung
So legen Sie die geschälte Lamellengeometrie für die Fertigung fest
Die Bestimmung der absoluten Mindestdicke der Kühlrippen ist für die Maximierung der Oberfläche von entscheidender Bedeutung. Die Fertigungskapazität muss jedoch mit der Strukturphysik übereinstimmen, um ein Kollabieren der Flosse unter erzwungener Luftströmung zu verhindern.

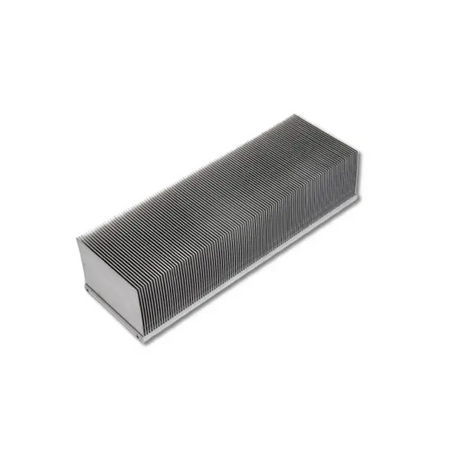

Die minimale praktische Lamellendicke für einen Skiving Fin-Kühlkörper beträgt 0,05 mm bis 0,1 mm. In Verbindung mit einem minimal erreichbaren Rippenabstand von 0,1 mm und maximalen Höhen von bis zu 120 mm ermöglicht das Schälen extrem dichte, dicht gepackte Konfigurationen, die die Wärmeübertragungsfläche vervielfachen.
Beim Wärmemanagement in Umgebungen mit hohem Wärmefluss besteht das Hauptziel in der Maximierung der benetzten Oberfläche, die dem Kühlmittel (Luft oder Flüssigkeit) ausgesetzt ist. Beim Schälverfahren wird eine präzise CNC-gesteuerte Klinge verwendet, um eine dünne Metallschicht von einem extrudierten Block abzuschneiden und ihn perfekt aufrecht zu biegen. Da es sich hierbei um einen subtraktiven mechanischen Prozess und nicht um einen Extrusionsprozess handelt, sind die geometrischen Grenzen weitaus höher.
Bei beispielsweise Wechselrichtern für Elektrofahrzeuge und LED-Arrays mit hoher Dichte haben Ingenieure häufig nicht mehr genügend Platz in X- und Y-Richtung. Durch die Angabe einer Lamellendicke von 0,1 mm und eines Abstands von 0,1 mm kann Kingka Tech im Vergleich zu einem Standard-Druckguss-Kühlkörper die zehnfache Anzahl an Lamellen auf derselben Grundfläche unterbringen.
Darüber hinaus ist die vertikale Begrenzung ebenso beeindruckend. Typische maximale Rippenhöhen liegen zwischen 100 und 120 mm und hängen stark von der Materiallegierung und dem Schneidhub der jeweiligen Maschine ab.
Einfluss extremer Dichte auf mehrere Winkel:
Thermisch: Drastische Reduzierung des Konvektionswiderstands ($R_{conv}$) aufgrund der vervielfachten Oberfläche.
Volumetrisch: Ermöglicht einem 1U- oder 2U-Formfaktor die Leistung eines viel größeren passiven Kühlers.
Akustik: Eine größere Oberfläche bedeutet oft, dass Lüfter mit niedrigeren Drehzahlen laufen können, wodurch die Systemgeräusche reduziert werden.
Materialdichte und Zugfestigkeit bestimmen, wie dünn eine Klinge schneiden kann, bevor das Metall reißt. Ingenieure müssen die Legierung an die erforderliche thermische Belastung und Rippengeometrie anpassen.
Für eine optimale Herstellbarkeit und Leistung werden geschälte Kupferrippen im Allgemeinen mit einer Dicke zwischen 0,1 mm und 0,6 mm hergestellt. Aluminiumlegierungen sind weicher und erfordern typischerweise eine Rippendicke zwischen 0,2 mm und 1,2 mm, um die strukturelle Stabilität während des Hochdruck-Schälprozesses aufrechtzuerhalten.
Die Wahl zwischen Kupfer und Aluminium verändert grundlegend, wie dünn Sie Ihre Lamellengeometrie drücken können. Kupfer (wie C11000) verfügt neben seiner hervorragenden Wärmeleitfähigkeit (~398 W/m·K) über eine hervorragende Duktilität und hohe Zugfestigkeit. Diese strukturelle Integrität ermöglicht es der Schälklinge, Lamellen mit einer Dicke von nur 0,1 mm abzuschneiden, ohne dass sich das Material beim Biegen verzieht oder reißt.
Im Gegensatz dazu sind Standard-Aluminiumlegierungen mit hoher Leitfähigkeit (wie AL1060 oder AL6063) weicher und reißen eher, wenn sie zu dünn geschnitten werden. Daher ist der praktische Boden für Aluminium etwas dicker, normalerweise beginnt er bei etwa 0,2 mm für eine stabile Serienfertigung.
Beispiele aus dem Bereich:
Hochleistungs-CPUs/GPUs: Wir empfehlen geschälte Blöcke aus reinem Kupfer mit 0,15-mm-Rippen. Die überlegene Wärmeleitfähigkeit gleicht den leichten Gewichtsnachteil aus und verteilt den Wärmefluss von >50 W/cm² sofort.
Telekommunikations-Basisstationen: Wir verwenden geschälte Aluminiumlamellen mit einer Dicke von 0,4 mm. Dies gleicht die Notwendigkeit eines geringen Gewichts bei auf einem Turm montierten Geräten mit einer massiven Vergrößerung der Oberfläche aus.
Tabelle 1: Material- und Dickenrichtlinien für das Schälen
Die enge Aneinanderreihung von 0,1-mm-Lamellen maximiert die theoretische Oberfläche, verändert jedoch die Fluiddynamik des Chassis völlig. Dichte Rippen erzeugen einen erheblichen hydraulischen Widerstand, den Ventilatoren überwinden müssen.
Während ein Skiving-Fin-Kühlkörper eine riesige Oberfläche bietet, erzeugen ultradünne Rippen mit einem Abstand von 0,1 mm einen hohen Druckabfall. Um eine optimale Wärmeleistung zu erreichen, muss der Lamellenspalt sorgfältig auf die Lüfterkurve und die statischen Druckfähigkeiten des Systems abgestimmt sein, um ein Abwürgen des Luftstroms zu verhindern.
Es gibt einen Punkt, an dem die Erträge sinken, wenn die Flossen dünner gemacht und dichter gepackt werden. Wenn der Rippenabstand (der Abstand zwischen den Rippen) zu gering ist, kommt es zu Grenzschichtinterferenzen. Die Luft hat physische Schwierigkeiten, durch die Mikrokanäle zu strömen, wodurch der Luftstrom den Kühlkörper vollständig umgeht.
Umgebungen mit erzwungener Luft: In 1U-Server-Racks, die mit gegenläufig rotierenden Lüftern mit hohem statischem Druck ausgestattet sind, können wir die Lamellenabstände sicher auf 0,2 mm oder 0,3 mm reduzieren. Die Lüfter verfügen über genügend Leistung, um kalte Luft durch das dichte Array zu treiben.
Umgebungen mit natürlicher Konvektion: In abgedichteten Industriegehäusen oder passiven LED-Anordnungen führt ein Lamellenabstand von 0,1 mm zu einem katastrophalen Ausfall. Ohne einen Ventilator, der die Luft drückt, wird die Wärme in den engen Spalten gespeichert. Für die passive Kühlung empfehlen wir, dickere Lamellen (0,5 mm – 1,0 mm) mit einem viel größeren Abstand (3,0 mm+) zu schälen, damit die durch den Auftrieb erzeugte Luft entweichen kann.
Praktischer Rat: Geben Sie niemals die Rippengeometrie im Vakuum an. Überlagern Sie immer die berechnete Druckabfallkurve des Kühlkörpers mit der PQ-Kurve (Druck-Fluss) des von Ihnen gewählten Gebläses oder Axialventilators. Liegt der Arbeitspunkt auf der Strömungsachse zu tief, müssen Sie die Lamellensteigung vergrößern.
Die traditionelle Fertigung stößt an eine harte geometrische Wand. Wenn heißes Metall durch eine Stahlmatrize gepresst wird, können die extremen Seitenverhältnisse, die moderne Elektronik mit hoher Leistungsdichte erfordert, nicht erreicht werden.
Die Extrusion ist im Allgemeinen auf ein Seitenverhältnis von 15:1 beschränkt. Im Gegensatz dazu werden durch das Präzisionsschneiden eines Skiving-Fin-Kühlkörpers routinemäßig Seitenverhältnisse von mehr als 50:1 erreicht, was es Designern ermöglicht, außergewöhnlich hohe und dünne Rippen auf engstem Raum zu verwenden, wo die Extrusion versagt.
Das „Seitenverhältnis“ ist das Verhältnis der Flossenhöhe zum Abstand zwischen den Flossen. Beim Strangpressen von Aluminium entsteht eine enorme Reibung, wenn Material durch eine Matrize gedrückt wird, um hohe, dünne, eng beieinander liegende Rippen zu erzeugen. Wenn das Seitenverhältnis etwa 15:1 überschreitet, bricht das Stahlwerkzeug oder die Aluminiumrippen verziehen sich und kollabieren beim Austritt aus der Form.
In der Hochleistungselektronik reicht ein Verhältnis von 15:1 oft nicht aus. Bei beispielsweise Leistungselektronik- und IGBT-Modulen stehen Ihnen möglicherweise 60 mm vertikaler Raum zur Verfügung, aber die Standardextrusion zwingt Sie dazu, große Lücken zwischen den Rippen zu lassen, wodurch potenzielles Kühlvolumen verschwendet wird.
Durch den Übergang zum Wälzschälen werden die mechanischen Einschränkungen des Extrudierens umgangen. Da wir die Flossen einzeln schnitzen, können wir routinemäßig Seitenverhältnisse von 50:1 erreichen. Das bedeutet, dass eine 50 mm hohe Flosse mit nur 1 mm Abstand direkt neben ihrer Nachbarflosse sitzen kann. Diese geometrische Freiheit ist genau der Grund, warum das Schälen den Markt für High-Flux-Kühlung dominiert.
Theoretische Grenzwerte spielen nur dann eine Rolle, wenn sie die reale thermische Drosselung lösen. Sehen wir uns an, wie der Wechsel von der Standardextrusion zum Präzisionsschälen ein leistungsstarkes industrielles Stromumwandlungsmodul gerettet hat.
Ein Kunde aus der Industrieautomation litt unter thermischer Drosselung durch extrudierte 1,5-mm-Lamellen. Wir haben einen maßgeschneiderten Skiving-Fin-Kühlkörper mit 0,1 mm dicken Rippen und einem Abstand von 0,3 mm implementiert. Dadurch wurden die Betriebstemperaturen unter Volllast um 8–12 °C gesenkt und eine kontinuierliche, stabile Leistung gewährleistet.
Ein Kunde aus der Industrieautomatisierung wandte sich an Kingka Tech und benötigte eine Kühllösung für ein Hochleistungs-IGBT-Modul, das in Antrieben mit variabler Drehzahl verwendet wird. Ihr bestehender Aufbau nutzte Kühlkörper aus extrudiertem Aluminium mit einer Lamellendicke von etwa 1,5 mm. Im Dauerbetrieb unter Volllast war die Leistungsdichte für die verfügbare Oberfläche zu hoch, was zu häufiger thermischer Drosselung und Systeminstabilität führte.
Wir haben einen speziell angefertigten Kühlrippen-Kühlkörper entwickelt, um die Grenzen des alten Strangpressverfahrens zu überwinden. Die optimierten Parameter waren:
Flossenstärke: 0,1 mm
Lamellenabstand: 0,3 mm
Flossenhöhe: 40 mm
Material: Aluminiumlegierung mit hoher Leitfähigkeit
Die Ergebnisse:
Nach der Implementierung vergrößerte die feinere Lamellengeometrie die effektive Oberfläche bei exakt demselben mechanischen Fußabdruck exponentiell. Die Betriebstemperatur des Moduls sank bei Volllasttests messbar um 8–12 °C. Dieser enorme thermische Spielraum ermöglichte eine stabile Dauerleistung, ermöglichte den Betrieb der Systemlüfter mit niedrigerer Drehzahl (wodurch akustische Geräusche reduziert wurden) und führte direkt zu einer höheren Zuverlässigkeit und einer längeren Lebensdauer des IGBT-Leistungsmoduls. Dieses Ergebnis war nur durch Wälzschälen erreichbar; Extrusion konnte die Kombination von 0,1 mm und 0,3 mm Teilung nicht herstellen.
Ein häufiges Problem bei 0,1-mm-Lamellen ist die Zerbrechlichkeit. Können so dünne Lamellen den harten Vibrationen einer Industrie- oder Automobilumgebung standhalten, ohne sich zu verbiegen, zu brechen oder zu verschlechtern?
Da ein Skiving-Fin-Kühlkörper aus einem einzigen Metallblock gefertigt ist, teilen sich die Rippen eine monolithische Basis. Diese Nullfugenkonstruktion stellt sicher, dass selbst ultradünne 0,05-mm-Lamellen eine außergewöhnliche mechanische Stabilität und Vibrationsfestigkeit bei starken Temperaturwechseln und physikalischen Stößen beibehalten.
Beim Vergleich von Skived-Arrays mit Kühlrippen mit verbundenen Kühlrippen fallen die strukturellen Unterschiede deutlich auf. Geklebte Lamellen basieren auf thermischem Epoxidharz oder Lot, um dünne Metallbleche in einer geschlitzten Basis zu halten. Unter starken Vibrationen – etwa in einem Wechselrichter für Elektrofahrzeuge oder in einem Eisenbahn-Traktionsmodul – unterliegen diese Verbindungen einer Scherbeanspruchung. In Kombination mit der schnellen Ausdehnung und Kontraktion der thermischen Wechselwirkungen kommt es schließlich zu Rissen in den Klebeverbindungen, wodurch sowohl die strukturelle Integrität als auch der Wärmeleitungspfad zerstört werden.
Eine geschälte Flosse ist jedoch nicht an der Basis befestigt; es ist die Basis. Das Schneidwerkzeug schält das Metall ab, was bedeutet, dass die Kornstruktur der Legierung von der Unterseite der Grundplatte bis zur Spitze der 0,1-mm-Rippe durchgehend bleibt.
Vibrationsfestigkeit: Die monolithische Wurzel der Flosse fungiert als eingebaute Leiste und verhindert, dass harmonische Vibrationen das Blatt abbrechen.
Thermoschock: Ohne abwechselnde Materialien (wie Basismetall vs. Lot) gibt es an der Basisverbindung keine Abweichung des Wärmeausdehnungskoeffizienten (CTE).
Selbst bei extremen Dicken von 0,05 mm übersteht ein geschältes Kupferarray physikalische Falltests und Vibrationsprofile, bei denen ein verklebtes Äquivalent sofort zerbrechen würde.
Um ein CAD-Modell in ein herstellbares Teil umzuwandeln, müssen Sie Ihr Design an die Maschinengrenzen anpassen. Eine ordnungsgemäße Spezifikation verhindert kostspielige Überarbeitungen und gewährleistet eine sofortige thermische Leistung bei Lieferung.
Um einen Skiving-Fin-Kühlkörper zu spezifizieren, müssen Ingenieure die Wärmelast (>50 W/cm²), die maximale Z-Höhe (bis zu 120 mm), den verfügbaren Luftstrom und das Material definieren. Mithilfe dieser Parameter kann der Hersteller die exakte Rippendicke und -teilung berechnen, die zur Optimierung des Wärmepfads erforderlich sind.
Bei Kingka Tech fordern wir Beschaffungsmanager und Wärmetechniker dazu auf, umfassende Systemdaten und nicht nur ein eigenständiges 3D-Modell bereitzustellen. Da für das Wälzschälen keine teuren Hartwerkzeuge (wie Extrusionsdüsen) erforderlich sind, haben wir die Flexibilität, den Lamellenabstand während der Prototyping-Phase um Bruchteile eines Millimeters anzupassen, um genau die erforderliche Leistung zu erzielen.
Checkliste zur Spezifikation eines Skived-Kühlkörpers:
Definieren Sie den Hotspot: Geben Sie die genauen Abmessungen und den Wärmefluss (W/cm²) des Chips an. Das Schälen eignet sich hervorragend für die Wärmeverteilung aus kleinen, intensiven Quellen.
Wählen Sie das Basismaterial: Wählen Sie C1100 Kupfer für maximale Ausbreitung oder AL1060 für leichte Anwendungen.
Geben Sie die Lüfterkurve an: Wir müssen die statischen Druckgrenzen kennen, um sicher einen Lamellenabstand von 0,1 mm oder 0,2 mm festlegen zu können, ohne den Luftstrom zu drosseln.
Legen Sie die Z-Höhenbeschränkung fest: Wenn wir die absolute maximale Höhe kennen, können wir das Seitenverhältnis maximieren.
Durch die frühzeitige Zusammenarbeit bei diesen Parametern können wir maßgeschneiderte geschälte Rippenlösungen liefern, die keine Werkzeuginvestitionen erfordern und nahtlos vom Prototyp zur Massenproduktion übergehen.
Die technischen Grenzen des Wärmemanagements werden durch die präzise subtraktive Fertigung neu definiert. Wenn die Leistungsdichte Ihrer Komponente 50 W/cm² übersteigt, werden Standardprofile und geklebte Lamellen zum Problem.
Durch den Einsatz eines Skiving-Fin-Kühlkörpers können Ingenieure die Rippendicke auf erstaunliche 0,05 mm bis 0,1 mm reduzieren und so Seitenverhältnisse von mehr als 50:1 erreichen. Ob Sie einen dichten EV-Wechselrichter mit reinem Kupfer kühlen oder einen Industrieantrieb mit hochdichtem Aluminium schalldämpfen, das Schälen bietet die ultimative Kombination aus maximaler Oberfläche, keinem Schnittstellenwiderstand und robuster mechanischer Stabilität.
Sind Sie bereit, die Grenzen Ihres thermischen Designs zu erweitern?
Kontaktieren Sie Kingka Tech noch heute. Teilen Sie Ihre Gehäusebeschränkungen und thermischen Belastungen mit und lassen Sie unser Ingenieurteam die optimale Lamellendicke und den optimalen Abstand für Ihre nächste Generation von Leistungselektronik berechnen.
1. Wie dünn kann ein Kühlrippen-Kühlkörper tatsächlich hergestellt werden?
Abhängig vom Material und der jeweiligen CNC-Schälmaschine können Lamellen praktisch mit einer Dicke von 0,05 mm bis 0,1 mm hergestellt werden.
2. Welches Material ermöglicht dünnere geschälte Lamellen: Kupfer oder Aluminium?
Kupfer ermöglicht aufgrund seiner hohen Zugfestigkeit und Duktilität dünnere, stabilere Rippen (bis zu 0,05 mm – 0,1 mm). Aluminium ist weicher und wird typischerweise zwischen 0,2 mm und 1,2 mm geschält.
3. Was ist das maximale Seitenverhältnis für einen geschälten Kühlkörper?
Während die herkömmliche Extrusion auf etwa 15:1 beschränkt ist, können beim Präzisionsschälen routinemäßig Seitenverhältnisse (Rippenhöhe zu Spaltbreite) von 50:1 oder mehr erreicht werden.
4. Wie hoch dürfen die Lamellen eines geschälten Kühlkörpers sein?
Die maximale Rippenhöhe liegt typischerweise zwischen 100 mm und 120 mm und hängt stark von der verwendeten Legierung und dem Schneidhub der Schälmaschine ab.
5. Blockiert eine 0,1 mm dicke Lamelle den Luftstrom?
Die Dicke der Lamellen selbst blockiert den Luftstrom nicht, wohl aber die Neigung (Abstand zwischen den Lamellen). Wenn die Lamellen einen Abstand von 0,1 mm haben, entsteht ein hoher hydraulischer Widerstand, der einen Ventilator mit hohem statischen Druck erfordert, um die Luft hindurchzudrücken.
6. Ist ein Kühlkörper mit geschälten Lamellen zerbrechlicher als ein extrudierter?
Nein. Da die Flossen und die Basis aus einem einzigen, monolithischen Metallblock geschnitzt sind, ist die Wurzel der Flosse unglaublich stark. Im Vergleich zu geklebten oder gelöteten Lamellenbaugruppen bieten sie eine überlegene Vibrationsfestigkeit.
7. Warum Schälen für IGBT-Module und EV-Wechselrichter verwenden?
Diese Anwendungen erzeugen einen Wärmestrom von mehr als 50 W/cm². Das Schälen bietet die große Oberfläche und keinen Grenzflächenwiderstand, die für eine schnelle Wärmeabfuhr erforderlich sind, und verhindert so eine Drosselung der Komponenten.
8. Erfordern geschälte Kühlkörper teure Werkzeuge?
Nein. Im Gegensatz zum Druckguss oder Extrudieren ist das Wälzschälen ein CNC-gesteuerter subtraktiver Prozess. Es sind keine teuren kundenspezifischen Matrizen oder Formen erforderlich, was es äußerst kosteneffektiv für die schnelle Prototypenerstellung und die Produktion kleiner bis mittlerer Stückzahlen macht.
