Hochleistungselektronik ist einer starken thermischen Drosselung ausgesetzt, wenn herkömmliche Kühlkörper die Wärme nicht schnell genug ableiten können. Das Ignorieren dieses Engpasses führt zu vorzeitigem Komponentenausfall und Systemausfällen. Ein Skiving-Fin-Kühlkörper löst dieses Problem, indem er die Basis und die Rippen aus einem einzigen Stück herstellt und so den thermischen Schnittstellenwiderstand vollständig eliminiert.
Als leitender Fertigungsingenieur bei Kingka Tech erlebe ich ständig, dass Produktdesigner an eine thermische Wand stoßen. Sie stopfen einen 400-W-Prozessor in ein 1-HE-Gehäuse, legen einen standardmäßigen extrudierten Kühlkörper darauf und fragen sich, warum das System während des Lasttests drosselt. Die Realität ist, dass man sich bei beengten Platzverhältnissen und extremem Wärmefluss die mikroskopisch kleinen Wärmebarrieren, die durch die Verbindung von Rippen mit einer Grundplatte entstehen, nicht mehr leisten kann. Lassen Sie mich erklären, warum Schälen die technische Antwort auf dieses Problem der Kühlung mit hoher Dichte ist.
Der Engpass bei der thermischen Schnittstelle: Warum herkömmliche Kühlkörper versagen
Der Skiving-Prozess erklärt: Beseitigung der Barriere zwischen der Basis und der Rippe
Oberflächenmaximierung: So kühlen Sie Elektronik mit hoher Dichte
Wärmeleitfähigkeitsdaten: Skiving vs. Extrusion und Druckguss
Fallstudie aus der Praxis: Beseitigung der thermischen Drosselung von Servern
Wenn Ingenieure Kühllösungen für Systeme mit hoher Leistungsdichte entwerfen, übersehen sie häufig die mikroskopisch kleinen Lücken zwischen den zusammengebauten Komponenten. Diese winzigen Grenzen wirken als Isolatoren und schränken die Wärmeübertragungsrate stark ein.
Herkömmliche geklebte oder gelötete Kühlkörper weisen an der Stelle, an der die Lamellen an der Basis befestigt sind, Probleme mit dem thermischen Schnittstellenwiderstand auf. Bei Hochleistungsanwendungen wird diese Verbindung zu einem ernsthaften Engpass, der eine schnelle Wärmeausbreitung verhindert und dazu führt, dass die Temperatur der Siliziumverbindung unter Dauerlast ansteigt.
Nach unserer Erfahrung bei Kingka Tech bei der Bereitstellung kundenspezifischer thermischer Lösungen für die Automobil-Leistungselektronik und LED-Beleuchtungsmodule scheitert die traditionelle Fertigung oft, wenn sie an ihre Grenzen stößt. Geklebte Kühlrippen basieren auf thermischem Epoxidharz oder Lot, um die Baugruppe zusammenzuhalten. Unabhängig davon, wie fortschrittlich das Bindemittel ist, ist seine Wärmeleitfähigkeit der von massivem Metall deutlich unterlegen. Jedes Mal, wenn Wärme eine Materialgrenze überwinden muss, wird sie langsamer.
Bei IGBT-Modulen in der Automobilindustrie beispielsweise führen plötzliche Stromstöße zu extremen Hitzespitzen. Eine Klebeverbindung hat Schwierigkeiten, diese vorübergehende Wärme sofort zu übertragen, was zu einer lokalen Überhitzung des Chips führt. In ähnlicher Weise wird bei LED-Beleuchtungsanordnungen mit hoher Lumenzahl das thermische Epoxidharz durch kontinuierliche Temperaturwechsel mit der Zeit abgebaut. Diese Mikrorisse erhöhen den Wärmewiderstand von Jahr zu Jahr, verkürzen letztendlich die Lebensdauer der LEDs und führen zu vorzeitigen Feldausfällen.
Theoretisch wünschen Sie sich einen monolithischen, ununterbrochenen Wärmepfad. In der Praxis begrenzt die Standardextrusion Ihre Rippendichte, und die Verklebung bringt einen thermischen Nachteil mit sich. Der Kompromiss bestand immer darin, genügend Oberfläche zu erhalten und den Verbindungswiderstand zu minimieren. Durch die Aufrüstung auf einen Skiving-Fin-Kühlkörper wird dieser Kompromiss vollständig aufgehoben, da er sowohl eine große Oberfläche als auch keinen Verbindungswiderstand bietet.
Wenn man die Herstellungsphysik hinter dem Schälen versteht, erkennt man genau, warum es besser ist als zusammengebaute Kühlkörper. Es handelt sich um einen hochpräzisen subtraktiven Prozess, der die strukturelle Integrität des Kühlmoduls völlig neu definiert.

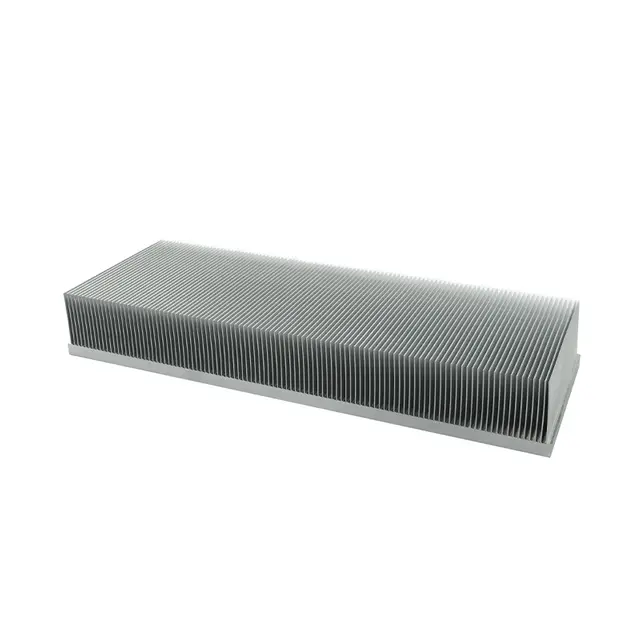

Ein Skiving-Fin-Kühlkörper wird hergestellt, indem mit einer Präzisions-CNC-Klinge dünne Scheiben aus einem massiven Metallblock geschnitten und nach oben gebogen werden, um Rippen zu bilden. Da die Basis und die Rippen ein durchgehendes Materialstück bleiben, besteht kein thermischer Grenzflächenwiderstand.
Das Kernprinzip des Wälzschälprozesses ist die Materialkontinuität. Unser Ingenieursteam nutzt die Präzisionsschältechnologie, um sicherzustellen, dass der Wärmepfad von der Wärmequelle bis zur Spitze der Kühlrippe völlig unterbrechungsfrei ist. Wir passen die Rippendichte, -dicke und das Material an die spezifische Leistungsdichte und Luftströmungseigenschaften Ihrer Anwendung an, um sicherzustellen, dass der Wärmepfad so effizient wie möglich bleibt.
Für High-Performance-Computing-Systeme (HPC) schälen wir häufig reine Kupferblöcke, um robuste, widerstandsfreie Kühler für übertaktete Prozessoren zu schaffen. Bei Anwendungen in der Luft- und Raumfahrt schälen wir leichte Aluminiumblöcke und stellen so sicher, dass sich die Rippen bei starker mechanischer Erschütterung nicht durch Vibration lösen können – ein häufiger und katastrophaler Fehlerpunkt für verklebte Rippenanordnungen.
Durch die Eliminierung von Schnittstellen und Wärmebarrieren bei gelöteten oder geklebten Konstruktionen maximieren wir die Wärmeleitfähigkeit. Die Wärme wandert direkt von der Matrize durch die feste Basis nach oben in die Rippe, ohne eine einzige Materialgrenze zu überschreiten.
Zu den wichtigsten technischen Vorteilen monolithischer geschälter Strukturen gehören:
Vollständige Eliminierung des Kontaktwiderstands zwischen Finne und Basis.
Völlige Immunität gegen Zersetzung durch thermische Zyklen (keine Klebstoffe, die austrocknen oder reißen können).
Überlegene mechanische Festigkeit bei starken Vibrationen oder Stößen.
Wenn die vertikale Höhe Ihres Gehäuses streng begrenzt ist, können Sie ein Hitzeproblem nicht einfach mit einem höheren Kühlkörper beheben. Die einzige mathematische Möglichkeit, die Wärmeableitung zu erhöhen, besteht darin, mehr Rippen einzubauen.
Die Skiving-Technologie ermöglicht die Herstellung extrem dünner, dicht gepackter Rippen mit Seitenverhältnissen, die durch Standardextrusion nicht erreicht werden können. Dieses Präzisionsschneiden vergrößert die effektive Kühloberfläche um etwa 20 %, ohne das Gesamtvolumen des Kühlkörpers zu vergrößern.
Wenn Leistungsmodule schrumpfen, steigt die Wärmestromdichte sprunghaft an. Standardextrusionen sind typischerweise auf ein Rippenseitenverhältnis (Höhe zu Spalt) von etwa 10:1 oder 15:1 beschränkt. Wenn Sie versuchen, das Aluminium durch eine engere Extrusionsdüse zu drücken, bricht das Stahlwerkzeug unter dem enormen Druck. Beim Schälen wird diese Einschränkung vollständig umgangen.
Betrachten Sie 1U-Rackmount-Telekommunikationsserver, bei denen die maximale Kühlkörperhöhe kaum 25 mm beträgt. Mithilfe von Schälverfahren packen wir bis zu 50 ultradünne Rippen in einen Raum, in dem bisher nur 20 extrudierte Rippen Platz fanden. Dadurch wird die konvektive Wärmeübertragung, die den Gehäuselüftern zur Verfügung steht, drastisch erhöht. Bei kompakten industriellen Motorantrieben, bei denen Platzbeschränkungen den internen Luftstrom stark einschränken, maximiert ein dicht geschälter Aluminiumkühlkörper die Oberfläche, die dem minimalen Luftstrom ausgesetzt ist, und sorgt so dafür, dass der Antrieb auch unter hoher Belastung betriebsbereit bleibt.
Fällt es Ihnen schwer, in einem begrenzten Gehäuse genügend Kühlfläche unterzubringen? Senden Sie Kingka Tech Ihre Maßvorgaben und unsere Ingenieure berechnen die maximal erreichbare Oberfläche durch ein maßgeschneidertes geschältes Design.
Technische Entscheidungen müssen auf empirischen Daten und nicht nur auf Theorien beruhen. Wenn wir die Herstellungsmethoden in unserem Testlabor nebeneinander vergleichen, ist das thermische Leistungsdelta unbestreitbar.
Im Vergleich zu herkömmlichen Methoden erreichen Kühlrippen mit geschälten Rippen eine um etwa 12–22 % bessere Wärmeleitfähigkeit als extrudierte Kühlkörper und weisen eine bis zu etwa 62–74 % bessere Leistung als Druckguss-Kühlkörper auf. Dieser enorme Leistungsunterschied ist auf die höhere Lamellendichte und die Vollständigkeit des Materials zurückzuführen.
Beim Druckguss kommt es oft zu Porosität (mikroskopisch kleine Luftblasen im Metall) und es sind siliziumhaltige Legierungen mit geringerer Wärmeleitfähigkeit erforderlich, um richtig in die Form zu fließen. Beim Strangpressen werden bessere Legierungen der 6000er-Serie verwendet, die Geometrie bleibt jedoch begrenzt. Beim Schälen werden hochreine, massive Metallblöcke (wie AL1060 oder C1100) ohne Porosität verwendet.
Beim Testen einer 200-W-Dauerlast an einem Telekommunikations-Basisstationsmodul senkte der Austausch eines Standard-Druckgussgehäuses durch einen geschälten Kühlkörper die Sperrschichttemperatur um gewaltige 15 °C, allein aufgrund der etwa 62–74 % höheren Leitfähigkeit des reinen Metalls. Darüber hinaus führte beim Testen von Standard-PC-Kühlblöcken die Umrüstung von einem extrudierten Profil auf ein geschältes Profil mit genau den gleichen Außenabmessungen zu einer Verbesserung der Wärmeleitfähigkeit um ca. 15 %, was perfekt mit unserem Benchmark von ca. 12–22 % übereinstimmt.
Tabelle 1: Wärmeleistung nach Herstellungsprozess
Der Wälzschälprozess ist nicht auf eine einzige Metallart beschränkt. Abhängig von Ihrem thermischen Budget und Ihren Gewichtsbeschränkungen können Sie den perfekten Rohmaterialblock konstruieren, bevor die Klinge ihn überhaupt berührt.
Das Schälen funktioniert sowohl bei Aluminium mit hoher Leitfähigkeit als auch bei hochreinem Kupfer hervorragend. Während Aluminium eine leichte und kostengünstige Kühlung für Leistungselektronik bietet, bieten geschälte Kupferrippen ultimative Wärmeverteilungsfähigkeiten für Prozessoren mit extremer Dichte.
Bei Kingka Tech verarbeiten wir nicht nur generisches Metall; Wir passen das Material an die Physik Ihres spezifischen thermischen Engpasses an. Aluminium (normalerweise AL1060 oder AL6063) ist sehr formbar und eignet sich daher hervorragend für tiefe, dünne Schälschnitte, bei denen das Gewicht im Vordergrund steht. Kupfer (C1100) erfordert langsamere Schnittgeschwindigkeiten, bietet jedoch eine fast doppelt so hohe Wärmeleitfähigkeit für eine schnelle Wärmeverteilung.
Bei Batteriemanagementsystemen für Elektrofahrzeuge (EV) ist das Gewicht entscheidend für die Reichweite des Fahrzeugs. Wir verwenden geschältes Aluminium, um eine großflächige Kühlung zu gewährleisten, ohne dem Akku unnötige Masse hinzuzufügen. Umgekehrt ist bei übertakteten GPU-Kühlmodulen das Gewicht zweitrangig gegenüber der reinen Wärmeableitung. Wir schälen reine, sauerstofffreie Kupferblöcke, um die Wärme sofort vom Siliziumchip abzuleiten und so eine thermische Drosselung bei intensiver Rechenlast zu verhindern.
Kupfer ist schwerer und teurer, aber sein extrem geringer Ausbreitungswiderstand ist für kleine Wärmequellen unerreicht. Aluminium ist kostengünstig und leicht, hat jedoch Probleme mit konzentrierten Hotspots. Durch das Wälzschälen können wir die reinsten Formen beider Metalle verwenden, ohne Kompromisse bei der Legierung eingehen zu müssen, die beim Gießen oder Extrudieren erforderlich sind.
Hochleistungskühlung ist in der Regel mit hohen Vorabkosten für die Werkzeugausstattung verbunden. Allerdings bieten die finanziellen Mechanismen des Skiving-Prozesses einen einzigartigen Vorteil für die agile Hardwareentwicklung und schnelle Iteration.
Da beim Schälverfahren eine CNC-gesteuerte Klinge an rohen Metallblöcken zum Einsatz kommt, entfallen die teuren Extrusionswerkzeuge und Gussformen, die bei der herkömmlichen Fertigung erforderlich sind. Dies ermöglicht ein schnelles Prototyping und senkt die Kosten für kundenspezifische thermische Lösungen in Kleinserien erheblich.
Im B2B-Hardwarebereich kommt es vor allem auf die schnelle Markteinführung an. Vier bis sechs Wochen auf den Zuschnitt einer individuellen Extrusionsdüse zu warten, nur um einen thermischen Prototyp zu testen, ist für moderne Produktentwicklungszyklen inakzeptabel.
Beispielsweise benötigte ein Hersteller medizinischer Geräte kürzlich 50 maßgeschneiderte Kühlkörper für klinische Studien einer neuen Hochleistungs-Bildgebungskomponente. Da beim Schälen keine harten Werkzeuge für die Lamellen erforderlich sind, haben wir die maßgeschneiderten Prototypen innerhalb von Tagen statt Wochen geliefert. In einem anderen Szenario benötigte ein spezialisierter Militärunternehmer hochspezifische Kühlplatten in geringem Volumen für Radaranlagen. Die Werkzeugkosten für den Druckguss waren für eine Auflage von 500 Einheiten wirtschaftlich unerschwinglich, aber das Schälen machte das Projekt sofort finanziell rentabel.
Wirtschaftliche Vorteile des Schälens:
Keine einmaligen Engineering-Werkzeugkosten (NRE) für Lamellenprofile.
Sofortiger Übergang vom CAD-Thermomodell zum physischen Prototyp.
Äußerst kosteneffektiv für die Fertigung von Kleinserien und hohem Mix (LVHM).
Benötigen Sie einen schnellen thermischen Prototyp? Senden Sie Kingka Tech Ihre CAD-Dateien und wir können sofort mit dem Schälen Ihres individuellen Kühlkörpers beginnen, ohne dass es zu Verzögerungen bei der Werkzeugbeschaffung kommt.
Theorie und Daten sind nur dann von Bedeutung, wenn sie tatsächliche Feldfehler beheben. Hier erfahren Sie, wie das Upgrade auf eine präzisionsgeschälte Architektur eine kritische Rechenzentrumsbereitstellung vor schwerer Überhitzung und Hardwareverschlechterung bewahrte.
Ein führender Rechenzentrumsintegrator war aufgrund fehlerhafter Kühlrippen bei Hochleistungs-CPUs mit erheblichen thermischen Drosselungen und Ausfallzeiten konfrontiert. Durch den Austausch durch maßgeschneiderte Kühlkörper aus geschältem Aluminium mit optimierter Lamellendichte erreichte das System stabile Temperaturen und maximale Betriebszeit.
Der Kunde wandte sich mit einem schwerwiegenden Problem an Kingka Tech: Seine Hochleistungs-Computerplatinen drosselten ständig unter Last. Die bestehende thermische Lösung nutzte dicke, geklebte Rippen. Während das Gerät robust aussah, fungierte das thermische Schnittstellenmaterial, das die Lamellen mit der Basis verband, als Wärmefalle. Darüber hinaus erzeugten die dicken Lamellen einen hohen Druckabfall und blockierten den von den Gehäuselüftern erzeugten Hochgeschwindigkeitsluftstrom.
Unser Ingenieurteam führte eine komplette thermische Neugestaltung durch. Wir haben uns für hochleitfähiges Aluminium entschieden und unsere Präzisionsschälmaschinen zum Schneiden ultradünner Rippen eingesetzt. Dadurch wurde die verklebte Grenzflächenbarriere vollständig eliminiert und die Anzahl der Rippen innerhalb der exakt gleichen physischen Grundfläche drastisch erhöht.
Das Ergebnis war sofort sichtbar. Der maßgeschneiderte Skiving-Fin-Kühlkörper ermöglichte es der Hochgeschwindigkeitsluft, leicht durch die dichte Lamellenanordnung zu schneiden und gleichzeitig die Wärme direkt von der monolithischen Basis abzuleiten. Wir haben immer wieder beobachtet, dass der Austausch des Verbunddesigns durch unsere geschälte Lösung die Betriebstemperaturen unter Dauerlast um 8 °C senkte. Dadurch wurde die thermische Drosselung vollständig beseitigt, die volle Serverzuverlässigkeit wiederhergestellt und die Hardwareinvestition des Kunden geschützt.
Lassen Sie nicht zu, dass thermische Engpässe die Leistungsgrenzen Ihres Systems bestimmen. Wenn Ihre aktuellen extrudierten oder geklebten Kühlkörper nicht mit Ihrer Leistungsdichte mithalten können, ist es an der Zeit, sich mit Präzisionsschälen zu beschäftigen.
Kontaktieren Sie Kingka Tech noch heute für eine kostenlose DFM-Bewertung (Design for Manufacturing). Unsere Ingenieure analysieren Ihre thermische Belastung und Ihren Platzbedarf, um eine widerstandsfreie Schällösung zu entwerfen, die genau auf Ihre Bedürfnisse zugeschnitten ist.
