Hochleistungselektronik versagt, wenn der Widerstand der thermischen Schnittstelle Wärme an der Basis einfängt. Das Ignorieren dieses Engpasses führt zu starker Drosselung und vorzeitigem Komponententod. Ein Skiving-Fin-Kühlkörper löst dieses Problem, indem er eine monolithische Rippen-zu-Basis-Konstruktion verwendet, wodurch der Verbindungswiderstand vollständig eliminiert wird, um eine maximale Leitungseffizienz zu gewährleisten.
Da die Leistungsdichten in modernen Wechselrichtern und Server-Racks für Elektrofahrzeuge immer weiter steigen, können Standardkomponenten aus extrudiertem Aluminium einfach nicht mit dem Wärmefluss mithalten. In unserem Geschäftsbereich für thermische Lösungen bei Kingka Tech haben wir wiederholt erlebt, dass Ingenieurteams an eine thermische Wand gestoßen sind. Wenn Standardgeometrien versagen, ist es an der Zeit, einen Blick auf die Fertigungsphysik des Präzisionsschälens zu werfen, um Ihre Hardware-Investition zu schützen.
Wo liegen die Grenzen der Flossendichte und der Seitenverhältnisse?
Wie ist das Skiving im Vergleich zu Druckguss und Extrusion?
Warum ist die mechanische Stabilität bei thermischen Zyklen von entscheidender Bedeutung?
Wie wirken sich Werkzeugkosten auf Ihre Prototyping-Geschwindigkeit aus?
Herkömmliche Kühlmodule basieren auf dem Kleben oder Hartlöten von Rippen auf einer Grundplatte. Dadurch entstehen mikroskopisch kleine Lücken und Füllmaterialien, die der Wärmeübertragung aktiv widerstehen und die Leistung in kompakten Designs mit hohem Fluss drosseln.

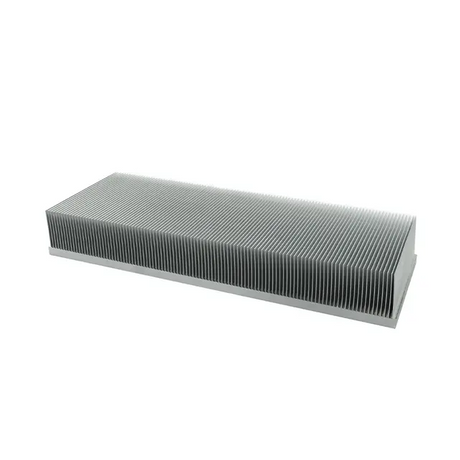

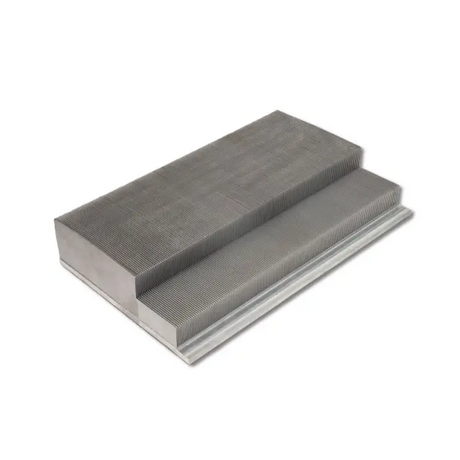

Ein Skiving-Fin-Kühlkörper eliminiert den thermischen Schnittstellenwiderstand vollständig, da die Rippen und die Basis aus einem einzigen, durchgehenden Metallblock gefertigt sind. Diese monolithische Konstruktion schafft einen ununterbrochenen Wärmepfad und verbessert die Leitungseffizienz im Vergleich zu geklebten oder extrudierten Alternativen drastisch.
Bei der Analyse des Wärmepfads von Hochleistungselektronik ist jede Materialgrenze ein Risiko. Bei Lösungen mit geklebten Rippen müssen Ingenieure thermisches Epoxidharz oder Lot verwenden, um die Rippen zu befestigen. Selbst die hochwertigsten Wärmeleitmaterialien (TIMs) besitzen einen Bruchteil der Wärmeleitfähigkeit von reinem Kupfer oder Aluminium.
Betrachten Sie zwei häufige Anwendungen, bei denen dies zu einer Fehlerquelle wird:
Server-CPUs mit hoher Dichte: Da die TDP (Thermal Design Power) 400 W übersteigt, verhindert der Ausbreitungswiderstand an der Basisverbindung eines geklebten Kühlkörpers, dass die Wärme schnell genug die Außenlamellen erreicht, was zu einer sofortigen Drosselung des Siliziums führt.
Industrielle Laserdioden: Diese Komponenten erzeugen örtlich extreme Hitze. Eine Klebeverbindung hat Schwierigkeiten, diese vorübergehende Wärmespitze zu übertragen, was zu einer optischen Verschlechterung führt.
Aus theoretischer Sicht verdeutlicht das Fouriersche Gesetz der Wärmeleitung, dass der Wärmewiderstand mit der Dicke des Grenzflächenmaterials zunimmt. Durch den Einsatz eines Schälverfahrens umgehen wir dies vollständig. Die Flosse ist im wahrsten Sinne des Wortes aus dem Basisblock geschnitzt und nach oben gebogen.
Hauptvorteile der monolithischen Leitung:
Null-Schnittstellen-Material: Kein Epoxidharz oder Lot, das den Wärmefluss behindert.
Schnelle Wärmeverteilung: Sofortige Übertragung von der Wärmequelle in die vertikalen Lamellen.
Kein Qualitätsverlust: Klebstoffe trocknen mit der Zeit aus und reißen; Massives Metall nicht.
Wenn Sie es mit konzentrierten Wärmequellen zu tun haben, ist die Beseitigung dieses Engpasses der erste Schritt zur thermischen Stabilität.
Wenn der Platz im Gehäuse stark eingeschränkt ist, können Sie das Gesamtvolumen Ihres Kühlmoduls nicht vergrößern. Die einzige technische Lösung besteht darin, mehr Wärme ableitende Oberfläche auf exakt derselben Grundfläche unterzubringen.
Durch direktes Schneiden in das Grundmaterial kann die Schältechnologie die Rippenoberfläche im Vergleich zu herkömmlichen extrudierten Kühlkörpern um das Dreifache vergrößern. Dies ermöglicht eine deutlich höhere konvektive Wärmeabfuhr, ohne dass das gesamte Modulvolumen vergrößert werden muss.
Bei der konvektiven Kühlung besagt das Newtonsche Kühlgesetz, dass die Wärmeverlustrate direkt proportional zur freiliegenden Oberfläche ist. Wenn Sie den Kühlkörper aufgrund von Gehäusebeschränkungen nicht breiter oder höher machen können, müssen Sie die Lamellendichte erhöhen. Extrusionsdüsen können Metall nicht physisch durch mikroskopische Lücken drücken, ohne zu brechen, was ihr Oberflächenpotenzial begrenzt.
Wir sehen diese Einschränkung häufig in:
1U-Telekommunikationsserver: Bei einem maximalen vertikalen Abstand von etwa 40 mm benötigen Ingenieure eine große Oberfläche in einem sehr flachen Profil, um die Hochgeschwindigkeits-Systemlüfter optimal nutzen zu können.
Kompakte Motorantriebe: In industriellen Automatisierungsgeräten fehlen häufig aktive Kühlventilatoren, da sie stark auf die natürliche Konvektionsoberfläche in dichten, abgedichteten Gehäusen angewiesen sind.
Durch Präzisionsschälen kann Kingka Tech Lamellen herstellen, die hauchdünn und dicht gepackt sind.
Flächenvergleichsmatrix:
Wenn Ihr System an Kühlfläche mangelt, aber an einen bestimmten Formfaktor gebunden ist, senden Sie uns Ihre Dimensionsbeschränkungen, um zu sehen, wie viel Fläche ein individuell geschältes Profil bieten kann.
Standard-Extrusionsdüsen brechen physisch, wenn sie dazu gezwungen werden, übermäßig dünne oder hohe Rippen herzustellen. Durch das Wälzschälen werden diese mechanischen Grenzen vollständig umgangen, sodass Ingenieure aggressive Kühlgeometrien entwerfen können, die zuvor nicht herstellbar waren.
Fortschrittliche geschälte Rippen können mit einer Rippendicke von nur 0,05 mm und Seitenverhältnissen von mehr als 50:1 hergestellt werden. Diese extremen Geometrien sorgen durch Maximierung des Flüssigkeitskontakts für eine überlegene Wärmeübertragungseffizienz sowohl in Umluft- als auch in natürlichen Konvektionssystemen.
Das „Seitenverhältnis“ (Lamellenhöhe geteilt durch Lamellenabstand) ist der Hauptindikator für das Kühlpotenzial eines Kühlkörpers. Während Standardstrangpressteile Schwierigkeiten haben, ein Verhältnis von 15:1 zu übertreffen, öffnet das Schälen die Tür zu Verhältnissen über 50:1. Dies bedeutet, dass Sie unglaublich hohe Flossen haben können, die eng aneinander gepackt sind.
Zu den praktischen Anwendungen für extreme Seitenverhältnisse gehören:
GPU-Wärmemodule: High-End-Grafikprozessoren erfordern dichte Lamellenanordnungen für die Verbindung mit Lüftern mit hohem statischem Druck. Eine Lamellendicke von 0,05 mm minimiert die Blockierung des Luftstroms und maximiert gleichzeitig die benetzte Oberfläche.
Luftgekühlte IGBT-Kühlplatten: Bei der Stromumwandlung können große Grundplatten mit extrem hohen geschälten Rippen in bestimmten Umgebungen Flüssigkeitskühlkreisläufe ersetzen und so die Systemkomplexität reduzieren.
Hier ist ein technischer Kompromiss aus mehreren Blickwinkeln zu berücksichtigen. Während die extreme Rippendichte die Oberfläche maximiert, erhöht sie auch den hydraulischen Widerstand (Druckabfall). Unser Ingenieurteam gleicht diese Variablen routinemäßig aus und passt den Lamellenabstand an Ihre spezifische Lüfterkurve an.
Checkliste zur Geometrieoptimierung:
Flossendicke: Auf strukturelle Integrität vs. Gewichtsreduzierung abgestimmt.
Lamellenneigung: Optimiert basierend auf dem verfügbaren statischen Lüfterdruck.
Seitenverhältnis: Maximiert, um jeden Millimeter der vertikalen Z-Höhe zu nutzen.
Die Reinheit des Materials bestimmt direkt Ihre Grundwärmeleitfähigkeit. Während Druckguss und Strangpressen für die Herstellbarkeit spezifische Legierungszusammensetzungen erfordern, werden beim Schälen reine Metallblöcke verwendet, um die höchstmöglichen Wärmeübertragungsraten sicherzustellen.
Im Vergleich zu Druckguss-Kühlkörpern haben geschälte Designs eine bis zu ~72 % höhere effektive Wärmeleistung gezeigt. Dieser enorme Gewinn wird durch die Kombination hochreiner Basismaterialien, einer vergrößerten Oberfläche und der völligen Eliminierung des Wärmewiderstands zwischen der Basis und den Rippen erzielt.
Bei der Bewertung der thermischen Leistung müssen Sie die innere Struktur des Materials berücksichtigen. Beim Druckguss entstehen oft mikroskopisch kleine Porositäten (Luftblasen) im Metall und es werden siliziumreiche Aluminiumlegierungen (wie ADC12) verwendet, die leicht fließen, aber die Wärme schlecht leiten (ca. 90–100 W/mK). Beim Strangpressen werden bessere Legierungen verwendet (wie 6063 mit ca. 200 W/mK), die Geometrie bleibt jedoch eingeschränkt.
Beim Schälen werden jedoch massive Blöcke aus reinem AL1060 (ca. 230 W/mK) oder reinem C1100-Kupfer (ca. 390 W/mK) verwendet.
Wir haben in mehreren Branchen leistungsschwache Teile ersetzt:
Medizinische Bildgebungselektronik: MRT- und CT-Scangeräte erfordern eine schnelle Wärmeableitung ohne das Risiko eines Versagens poröser Metalle.
5G-Basisstationen: Telekommunikationseinheiten, die Sonneneinstrahlung und hoher interner Rechenwärme ausgesetzt sind, erzielen sofortige Leistungssteigerungen, wenn sie von Druckgussgehäusen auf geschälte Kupfereinsätze umsteigen.
Die theoretische Grundlage ist einfach: Reineres Metall überträgt Wärme schneller. Durch die Beseitigung sowohl der geometrischen Grenzen der Extrusion als auch der Materialverunreinigungen des Druckgusses stellt ein Skiving-Fin-Kühlkörper die Spitze der luftgekühlten Wärmeleistung dar.
Hochleistungselektronik wird nicht nur heiß; sie erwärmen sich schnell und kühlen wieder ab. Diese Temperaturwechsel erzeugen Spannungen, die die Klebeverbindungen beeinträchtigen und im Laufe der Zeit zu mechanischen Ausfällen führen können.
Der kontinuierliche Wärmepfad eines Kühlkörpers mit geschälten Rippen gewährleistet eine außergewöhnliche mechanische Stabilität bei starken Vibrationen und Temperaturwechseln. Im Gegensatz zu geklebten Lamellen, die sich lösen oder zersetzen können, behält die monolithische Struktur die dauerhafte strukturelle Integrität während der gesamten Lebensdauer des Produkts bei.
Zuverlässigkeitstechnik erfordert, dass Komponenten nicht nur optimale Bedingungen, sondern auch Randumgebungen überstehen. Bei einem Kühlkörper mit gebondeten Lamellen erwärmen sich die Grundplatte und die Lamellen häufig unterschiedlich schnell. Diese Nichtübereinstimmung des Wärmeausdehnungskoeffizienten (CTE) führt zu einer enormen Scherbeanspruchung der thermischen Epoxid- oder Lötverbindung. Über Tausende von Zyklen bilden sich Mikrorisse, die den Wärmepfad sofort zerstören.
Monolithisch geschälte Teile sind gegen diese spezielle Fehlerart immun.
Komponenten unter der Motorhaube von Kraftfahrzeugen: Motorsteuergeräte sind extremen Vibrationen und Temperaturschwankungen vom Gefrierpunkt bis über 125 °C ausgesetzt. Geschälte Lamellen können sich nicht lösen, da sie im Grundmetall verwurzelt sind.
Bahn-Traktionsumrichter: Ständige mechanische Erschütterungen auf Bahnstrecken zerstören zerbrechliche Baugruppen, sodass monolithische Schällösungen für die langfristige Sicherheit unerlässlich sind.
Unter dem Gesichtspunkt der Zuverlässigkeit bedeuten weniger Teile weniger Fehlerquellen.
Wichtige mechanische Vorteile:
Immunität gegen CTE-Fehlanpassung an der Flossenbasis.
Hoher Widerstand gegen Lockerung durch harmonische Schwingungen.
Kein Abbau von Thermoklebstoffen über Jahrzehnte hinweg.
Wochenlanges Warten auf kundenspezifische Extrusionsdüsen verzögert Produkteinführungen und erhöht die Forschungs- und Entwicklungsbudgets. Eine agile Hardwareentwicklung erfordert einen Herstellungsprozess, der sich ohne finanzielle Einbußen sofort an thermische Designänderungen anpassen kann.
Bei der Herstellung von geschälten Rippen entfallen kostspielige Formen und Werkzeuge vollständig, sodass ein schnelles Prototyping innerhalb von Tagen statt Wochen möglich ist. Diese Fertigungsflexibilität ermöglicht eine präzise Steuerung der Rippenhöhe, -dicke und -abstände und macht sie für Kleinserienproduktionen und schnelle kundenspezifische Konfigurationen äußerst kosteneffektiv.
In der modernen Hardwareentwicklung ist die Fähigkeit zur schnellen Iteration ein enormer Wettbewerbsvorteil. Wenn thermische Tests ergeben, dass ein extrudiertes Kühlkörperdesign die Temperatur um 3 °C unterschreitet, kostet die Bestellung einer neuen Extrusionsdüse Tausende von Dollar und verschwendet einen Monat Entwicklungszeit.
Da es sich beim Wälzschälen um einen subtraktiven CNC-Prozess mit speziellen Schneidmessern handelt, fallen für das Rippenprofil keine einmaligen Werkzeugkosten (Non-Recurring Engineering, NRE) an.
Das ist unglaublich wertvoll für:
Start-up-Unternehmen für kundenspezifische Leistungselektronik: Die Einführung eines neuen Produkts erfordert häufig Erstläufe in kleinen Stückzahlen (50–200 Einheiten). Durch Schälen bleibt die Wirtschaftlichkeit der Einheit erhalten, ohne dass teure Formen amortisiert werden.
Spezialisierte Luft- und Raumfahrtausrüstung: Projekte, die einzigartige, einmalige thermische Fußabdrücke erfordern, können auf der Grundlage von CAD-Daten sofort bearbeitet und geliefert werden.
Kosten-Volumen-Analyse:
Wenn Ihre Markteinführungszeit knapp ist, können Sie durch Schälen die Werkzeugvorbereitungsphase vollständig umgehen.
Theoretische Daten müssen in reale Leistung umgesetzt werden. Im Automobilsektor steht die Bewältigung extremer Hitze in direktem Zusammenhang mit einer größeren Reichweite des Fahrzeugs, einer Komponentenlebensdauer und kritischen Sicherheitskennzahlen unter Spitzenlastbedingungen.
Ein Tier-1-Erstausrüster von Elektrofahrzeugen nutzte einen maßgeschneiderten Kupfer-Skiving-Fin-Kühlkörper, um fehlerhafte extrudierte Modelle in seinen Wechselrichtermodulen zu ersetzen. Diese Optimierung führte zu einer Reduzierung der Betriebstemperatur um bis zu 18–20 % unter Spitzenlastbedingungen und verbesserte den thermischen Spielraum erheblich.
Ein großer OEM von Elektrofahrzeugen wandte sich an Kingka Tech, da er mit schwerwiegenden thermischen Problemen in seinen Wechselrichter- und Batteriemanagementsystemen (BMS) konfrontiert war. Mit zunehmender Leistungsdichte zur Vergrößerung der Reichweite schrumpfte der Bauraum. Ihre herkömmlichen Kühlkörper aus extrudiertem Aluminium konnten bei längerer Belastung auf der Autobahn keine sicheren Verbindungstemperaturen aufrechterhalten, was zu Systemdrosselung und verringerter Zuverlässigkeit führte.
Unser Ingenieurteam analysierte den eingeschränkten Formfaktor und übertrug das Design auf einen maßgeschneiderten Kupfer-Kühlrippen-Kühlkörper. Kupfer lieferte die absolut höchste Wärmeleitfähigkeit, während der Schälprozess die extreme Rippendichte lieferte, die für die Schnittstelle des Flüssigkeitskühlkreislaufs erforderlich ist.
Die operativen Ergebnisse waren endgültig:
Thermischer Spielraum: Die Betriebstemperaturen sanken unter Spitzenlastbedingungen um 18–20 %, wodurch das Drosselungsproblem vollständig beseitigt wurde.
Garantiereduzierung: Durch die Reduzierung der thermischen Belastung der Wechselrichterkomponenten senkte der OEM die Rücklaufquoten im Rahmen der Garantie, die mit Überhitzungsausfällen verbunden sind.
Verlängerte Lebensdauer: Eine bessere Temperaturkontrolle verlängerte die Gesamtlebensdauer der Komponenten, was in Automobilumgebungen, die häufigen Temperaturwechseln ausgesetzt sind, von entscheidender Bedeutung ist.
Dieser Fall unterstreicht, wie kundenspezifisches Schälen bei richtiger Konstruktion hinsichtlich Dichte und Materialauswahl zu bedeutenden Leistungssteigerungen in geschäftskritischen Systemen führt, ohne die Kosteneffizienz zu beeinträchtigen.
Unabhängig davon, ob Sie Wechselrichter für Elektrofahrzeuge, 1U-Telekommunikationsserver oder Antriebe für die industrielle Automatisierung entwickeln, können Sie es sich nicht leisten, dass der Widerstand der thermischen Schnittstelle Ihr System drosselt. Ein Skiving-Fin-Kühlkörper sorgt für die monolithische Struktur, die dreifache Vergrößerung der Oberfläche und die mechanische Stabilität, die zur zuverlässigen Bewältigung extremer Wärmeströme erforderlich ist. Darüber hinaus stellt der Wegfall von Werkzeugkosten sicher, dass Ihr Entwicklungsteam ohne Bedenken von der schnellen Prototypenfertigung zur Kleinserienfertigung übergehen kann.
Möchten Sie, dass ich Ihr aktuelles CAD-Modell überprüfe, um festzustellen, ob der Übergang zu einer Skived-Fin-Architektur die Betriebstemperaturen Ihrer Komponenten senken kann? Wenden Sie sich für eine umfassende Design- und Herstellbarkeitsbewertung an unser Ingenieurteam bei Kingka Tech.
