Heizkörper sind in Wärmemanagementsystemen von entscheidender Bedeutung und stellen sicher, dass verschiedene Geräte und Maschinen bei optimalen Temperaturen arbeiten. Mit der Weiterentwicklung der Technologie wird der Bedarf an effizienten Kühllösungen immer dringlicher. Die Heatpipe-Technologie ist eine wichtige Technologie, die das Kühlerdesign revolutioniert hat. In diesem Artikel werden die Prinzipien, Vorteile und vielfältigen Anwendungen der Heatpipe-Technologie untersucht und ihre Bedeutung für das moderne Wärmemanagement aufgezeigt.

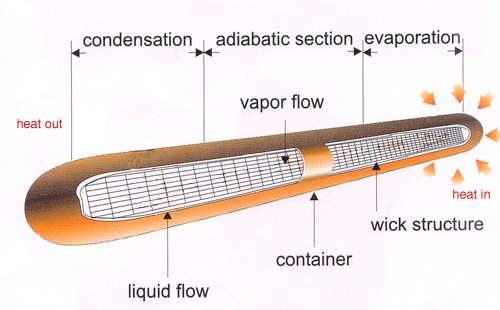

Ein Wärmerohr ist ein Wärmeübertragungsgerät, das Wärme effizient verwaltet, indem es die Prinzipien der Wärmeleitung und des Phasenwechsels kombiniert. Sein Funktionsprinzip umfasst drei Hauptprozesse: Verdunstung , , Kondensation und Kapillarwirkung.
1. Verdampfungsabschnitt : Das Arbeitsmedium im Inneren des Wärmerohrs nimmt bei hohen Temperaturen Wärme auf und verdampft zu Dampf.
2. Dampfströmung: Aufgrund der durch die Verdampfung verursachten Druckdifferenz strömt Dampf vom Hochtemperaturende zum Niedertemperaturende.
3. Kondensationsabschnitt: Der Dampf gibt am Niedertemperaturende latente Wärme ab und kondensiert zu Flüssigkeit.
4. Flüssigkeitsrückfluss: Die kondensierte Flüssigkeit kehrt durch die Kapillarstruktur oder die Kapillarkraft in den Verdampfungsabschnitt zurück und bildet einen Kreislauf.
Eine Heatpipe besteht aus drei Hauptteilen:
· Hülle: Ein versiegelter Metallbehälter mit einer Vakuumumgebung im Inneren.
· Arbeitsflüssigkeit: Wählen Sie entsprechend der Arbeitstemperatur eine geeignete Arbeitsflüssigkeit aus, z. B. Wasser, Ammoniak oder Aceton.
· Kapillarkern: Poröse Materialauskleidung, die durch Kapillarwirkung den Rückfluss der Flüssigkeit ermöglicht.
Wärmerohre übertragen Wärme mit minimalem Temperaturverlust von einem Ort zum anderen. Der Prozess beginnt mit der Verdampfung an der Wärmequelle , wo das Arbeitsmedium Wärme aufnimmt und in Dampf umwandelt. Der Dampf bewegt sich zum kalten Ende des Wärmerohrs, wo er kondensiert und Wärme abgibt. Die Flüssigkeit kehrt durch eine Kapillarstruktur zur Wärmequelle zurück und schließt so den Kreislauf ab.
Wärmerohre nutzen die latente Wärme des Phasenwechsels des Arbeitsmediums, um eine effiziente Wärmeübertragung zu erreichen. Ihre Wärmeübertragungsleistung ist viel höher als die der festen Wärmeleitfähigkeit, was sich vor allem widerspiegelt in:
l Hohe Wärmeleitfähigkeit: Die äquivalente Wärmeleitfähigkeit von Wärmerohren kann das Hundertfache der von massiven Metallen erreichen.
l Gute Temperaturgleichmäßigkeit: Der Temperaturgradient im Inneren des Wärmerohrs ist gering, was ein hohes Maß an isothermer Kontrolle ermöglicht
.
l Die Wärmestromdichte kann durch Anpassen der Verdampfungs-/Kondensationsfläche verändert werden:
l Es hat eine kompakte Struktur und benötigt keine externe Stromversorgung: Es kann passiv arbeiten, indem es den Temperaturunterschied an den Enden gewährleistet.
1. Hocheffiziente Wärmeübertragungsleistung:
Wärmerohre nutzen die latente Wärme des Phasenwechsels des Arbeitsmediums, um Wärme mit außerordentlicher Geschwindigkeit zu übertragen, und ihre äquivalente Wärmeleitfähigkeit kann hunderte Male höher sein als die von massivem Metall. Diese hocheffiziente Wärmeübertragungsleistung stellt sicher, dass kritische Komponenten in einer sich schnell ändernden Umgebung eine stabile Temperatur aufrechterhalten.
2. Kompakte Struktur und geringe Größe:
Das Wärmerohr erfordert keine komplizierten beweglichen Teile und seine Struktur ist einfach und kompakt, wodurch eine Miniaturisierung und ein integriertes Design leicht erreicht werden können. Unabhängig von der Größe des Raums kann das Wärmerohr je nach Bedarf in verschiedenen Formen und Größen angepasst werden und bietet so eine beeindruckende Designflexibilität.
3. Keine externe Stromversorgung erforderlich, hohe Zuverlässigkeit:
Als passives Wärmeableitungsgerät benötigt das Wärmerohr nur eine Temperaturdifferenz ohne zusätzliche externe Stromzufuhr. Sein Dichtungsdesign verhindert den Verlust und die Verunreinigung von Arbeitsflüssigkeit. Die Heatpipe sorgt für eine lange Lebensdauer und eine äußerst hohe Zuverlässigkeit und reduziert den Wartungsaufwand auf ein Minimum.
4. Gute Temperaturgleichmäßigkeit:
Der Temperaturgradient innerhalb des Wärmerohrs ist minimal, wodurch eine äußerst gleichmäßige Temperaturregelung erreicht und Anwendungsszenarien mit extrem hohen Anforderungen an die Temperaturgleichmäßigkeit erfüllt werden können.
5. Der Wärmestrom kann geändert werden:
Durch einfaches Anpassen der Verdampfungs-/Kondensationsfläche kann das Wärmerohr schnell die Umwandlung der Eingangs- und Ausgangswärmestromdichte erreichen, um den Anforderungen verschiedener Umgebungen gerecht zu werden.
Es wird häufig zur Wärmeableitung elektronischer Komponenten mit hoher Wärmedichte wie CPUs und GPUs eingesetzt, um den Betrieb der Geräte stabil auf der optimalen Betriebstemperatur zu halten und dadurch Leistung und Zuverlässigkeit zu verbessern. Es erreicht ein effektives Wärmemanagement in dichten elektronischen Umgebungen wie Telekommunikationsbasisstationen und Rechenzentren und verhindert zuverlässig Überhitzungsausfälle.
Heatpipe-Heizkörper spielen eine Schlüsselrolle bei der Temperaturregelung von Batteriepaketen für Elektrofahrzeuge und gewährleisten so den sicheren und effizienten Betrieb der Batterien. Sie werden auch zur Kühlung wichtiger Automobilkomponenten wie Antriebsmotoren eingesetzt und bieten zuverlässige Wärmemanagementlösungen für Fahrzeuge mit neuer Energie.
Heatpipe-Heizkörper steuern die Wärmelast präzise und erfüllen strenge Temperaturanforderungen für Luft- und Raumfahrtausrüstung wie Raumfahrzeuge und Satelliten. Sie spielen in diesen kritischen Bereichen eine unverzichtbare Rolle und gewährleisten den sicheren Betrieb von Raumfahrzeugen in extremen Umgebungen.
In Solarthermiekollektoren nutzen Heatpipe-Heizkörper ihre effizienten Wärmeübertragungseigenschaften zur Verbesserung der Wärmesammeleffizienz und leisten damit einen wesentlichen Beitrag zur Entwicklung erneuerbarer Energiesysteme. Sie werden auch in anderen erneuerbaren Energiesystemen eingesetzt, um die Gesamteffizienz der Energieumwandlung zu verbessern und einen positiven Beitrag zum Umweltschutz zu leisten.
Neue Materialien weisen eine höhere Wärmeleitfähigkeit und eine verbesserte strukturelle Integrität auf, wodurch die Wärmeübertragungseffizienz und die Haltbarkeit von Wärmerohren erheblich verbessert werden. Die Einführung dieser Materialien hat wie ein neuer Strom neue Hoffnung und Möglichkeiten für die Entwicklung von Wärmerohren gebracht.
Die Wärmeübertragungskapazität von Wärmerohren kann durch kontinuierliche Optimierung ihres inneren Strukturdesigns, beispielsweise durch die Verbesserung des Kapillarkerns, weiter verbessert werden. Diese kontinuierliche Innovation und der Fortschritt machen Wärmerohre besser in der Lage, komplexe Wärmemanagementprobleme zu bewältigen.
Die Heatpipe-Technologie wird schrittweise mit fortschrittlichen aktiven Kühltechnologien wie Flüssigkeits- und Phasenwechselmaterialien kombiniert, um ein hocheffizientes Verbundkühlsystem zu bilden. Diese Fusion wird die Kühleffizienz verbessern und bessere Wärmemanagementlösungen für die nächste Generation hochwärmebelasteter elektronischer Geräte bieten, was uns begeistert.
Zukünftige Innovationen werden sich auf die Verbesserung der Energieeffizienz der Herstellungs- und Verwendungsprozesse von Wärmerohren sowie auf die Reduzierung der Umweltbelastung konzentrieren. Wir erforschen aktiv den Einsatz erneuerbarer, umweltfreundlicher Materialien und Herstellungsverfahren, um nachhaltigere Heatpipe-Kühllösungen zu entwickeln. Diese unermüdlichen Bemühungen werden dazu beitragen, das Streben nach Umweltschutz und Energieeinsparung in modernen Wärmemanagementsystemen zu verwirklichen und eine bessere Zukunft für unseren Planeten zu schaffen.
Die Heatpipe-Technologie hat die Wärmemanagementlandschaft revolutioniert und bietet beispiellose Effizienz und Vielseitigkeit. Von der Verbesserung der Leistung elektronischer Geräte bis hin zur Unterstützung kritischer Anwendungen in der Automobil- und Luft- und Raumfahrtindustrie sind Heatpipe-Kühlkörper unverzichtbar. Mit fortschreitender Technologie wird die Zukunft innovativere und nachhaltigere Lösungen bringen und die Rolle von Wärmerohren bei der Entwicklung von Wärmemanagementsystemen festigen.
