Erkundung der Herstellungsprozesse von flüssigen Kühlplatten: Rohrförmig, Reibrührschweißen, Tiefenbearbeitung und Hartlöten

Einführung

Im KI-Zeitalter, in dem die Nachfrage nach Hochleistungsrechnen steigt, ist die Flüssigkeitskühlungstechnologie zu einer Schlüsselrichtung für die zukünftige Entwicklung der gesamten Branche geworden. Dies beschränkt sich nicht auf Anforderungen auf Chipebene, sondern deckt jedes Detail ab der Infrastrukturebene ab.

Moderne Technologie erfordert effiziente Wärmemanagementlösungen, die flüssige Kühlplatten zu einer entscheidenden Komponente machen. Diese Kühlplatten leisten mehr als nur hervorragende Daunen; Sie verwalten die von Hochleistungssystemen erzeugte Wärme präzise, ​​um sicherzustellen, dass die Geräte in einem sicheren Temperaturbereich arbeiten.

In diesem Artikel werden die verschiedenen Herstellungsverfahren für Flüssigkühlplatten eingehend untersucht und die einzigartigen Vorteile und gemeinsamen Anwendungen jedes Verfahrens aufgezeigt.

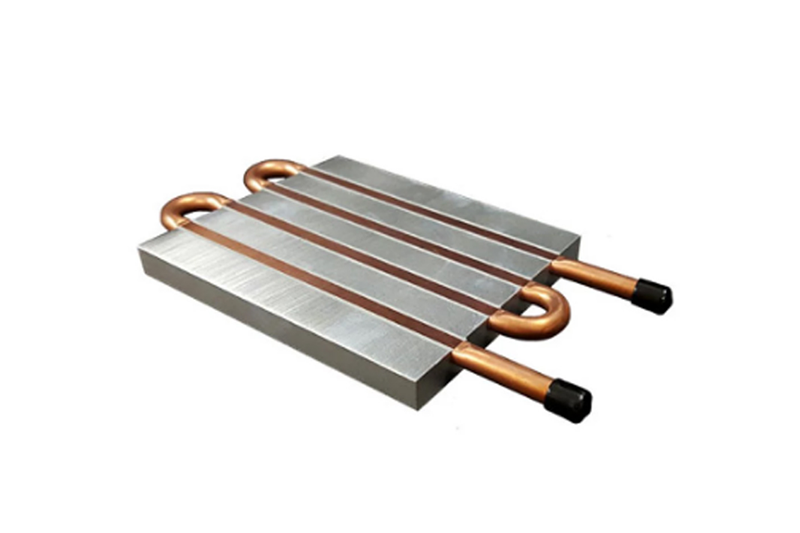

1. Rohrförmige Flüssigkeitskühlplatte

beschreiben

Eine röhrenförmige Flüssigkeitskühlplatte ist eine Flüssigkeitskühltechnologie, bei der Rohre verwendet werden, die in die Platte eingebettet sind oder Kanäle bilden. Zu den gängigen Materialien gehören Kupfer und Aluminium, die wegen ihrer hervorragenden Wärmeleitfähigkeit und Haltbarkeit beliebt sind.

Vorteil

· Einfaches und kostengünstiges Design : Die einfache Konstruktion der Rohrplatte macht sie kostengünstig und einfach herzustellen.

· Einfache Herstellung und Skalierung der Produktion : Diese Platten lassen sich leicht herstellen und die Produktion kann erhöht werden, um der wachsenden Nachfrage gerecht zu werden.

· Hohe Zuverlässigkeit : Durch weniger Verbindungspunkte wird das Risiko von Leckagen und mechanischen Ausfällen minimiert und eine hohe Zuverlässigkeit gewährleistet.

Anwendungsbereiche ​

· Elektronikkühlung in der Unterhaltungselektronik : Rohrförmige Kühlplatten werden in der Unterhaltungselektronik häufig verwendet, um die von verschiedenen Komponenten erzeugte Wärme zu verwalten.

· Kleine Kühllösungen für Computer- und Telekommunikationsgeräte : Sie werden auch in kleinen Kühlsystemen für Computer- und Telekommunikationsgeräte verwendet und sorgen für ein effizientes Wärmemanagement.

2. Flüssigkeitskühlplatte zum Reibrührschweißen (FSW).

beschreiben

Das Reibrührschweißen (FSW) ist ein Verfahren, bei dem Metalle durch Drehen eines Werkzeugs verbunden werden, ohne sie zu schmelzen, wodurch eine robuste und feste Verbindung entsteht. Dieser Prozess schafft eine nahtlose Verbindung und verleiht dem Material außergewöhnliche mechanische und thermische Eigenschaften.

Vorteil

· Mechanisch stark und langlebig : Die solide Bindung durch FSW gewährleistet eine außergewöhnlich hohe mechanische Festigkeit und langfristige Haltbarkeit des Materials.

· Hervorragende Wärmeleitfähigkeit : Die nahtlose Verbindung verbessert die Wärmeleitfähigkeit erheblich, wodurch die FSW-Flüssigkeitskühlplatte besonders gut in der Wärmeleitung ist.

· Minimale Verformung und hohe Präzision : Das FSW-Verfahren minimiert die Verformung und gewährleistet gleichzeitig eine hohe Produktpräzision.

Anwendungsbereiche ​

· Luft- und Raumfahrt- und Verteidigungsindustrie : Aufgrund ihrer hohen Festigkeit und Zuverlässigkeit eignen sich FSW-Flüssigkeitskühlplatten ideal für Luft- und Raumfahrt- und Verteidigungsanwendungen und tragen zur Förderung der nationalen Sicherheit und Spitzentechnologie bei.

· Hochleistungsrechnersysteme (HPC) : In Hochleistungsrechnersystemen, die ein effizientes Wärmemanagement erfordern, spielen FSW-Flüssigkeitskühlplatten eine entscheidende Rolle bei der Gewährleistung des stabilen Betriebs des Systems.

· Automobilanwendungen, die eine hohe Haltbarkeit erfordern : In der Automobilindustrie werden FSW-Flüssigkeitskühlplatten aufgrund ihrer hohen Haltbarkeit und hervorragenden thermischen Effizienz häufig in Komponenten verwendet, die eine hohe Haltbarkeit erfordern, wodurch die Gesamtleistung und Zuverlässigkeit des Fahrzeugs verbessert wird.

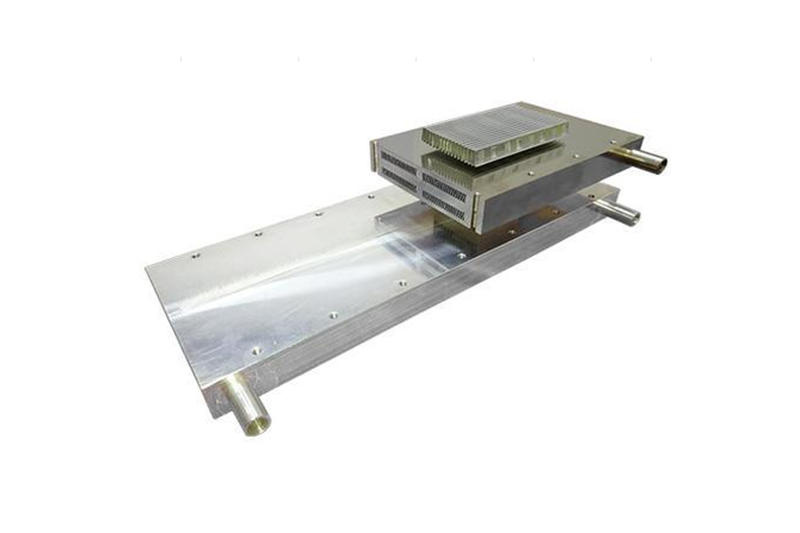

3. Kühlplatte für tiefe Verarbeitungsflüssigkeit

beschreiben

Tiefverarbeitete Flüssigkühlplatten erzielen komplexe Designs durch komplexe Bearbeitungs- und Endbearbeitungsprozesse. Diese Prozesse umfassen typischerweise CNC-Bearbeitung, Bohren und Fräsen, um hohe Präzisions- und Qualitätsanforderungen zu erreichen.

Vorteil

· Anpassbares Design : Fortschrittliche Verarbeitungstechnologie ermöglicht hochgradig individuelle Designs basierend auf spezifischen Kühlanforderungen.

· Hohe Präzision und Qualitätskontrolle : Der komplexe Bearbeitungsprozess gewährleistet hohe Präzision und strenge Qualitätskontrolle der Produkte.

· Geeignet für komplexe Geometrien und integrierte Systeme : Die Tiefenbearbeitung ist ideal für die Herstellung von Kühlplatten mit komplexen Geometrien und integrierten Systemen.

Anwendungsbereiche ​

· Maßgeschneiderte Kühllösungen für High-End-Elektronikprodukte : Deep Processing bietet maßgeschneiderte Kühllösungen, die die Leistung und Zuverlässigkeit von High-End-Elektronikprodukten erheblich verbessern können.

· Industrieanlagen mit besonderen Kühlanforderungen : Industrieanlagen, die ein präzises Wärmemanagement erfordern, können von tiefverarbeiteten Kühlplatten profitieren, um einen stabilen Betrieb zu gewährleisten.

· Medizinische Geräte, die ein präzises Wärmemanagement erfordern : Für medizinische Geräte gelten in der Regel strenge Anforderungen an das Wärmemanagement. Tief verarbeitete Flüssigkühlplatten können genau diese Kühlanforderungen erfüllen, um den regulären Betrieb der Anlage sicherzustellen.

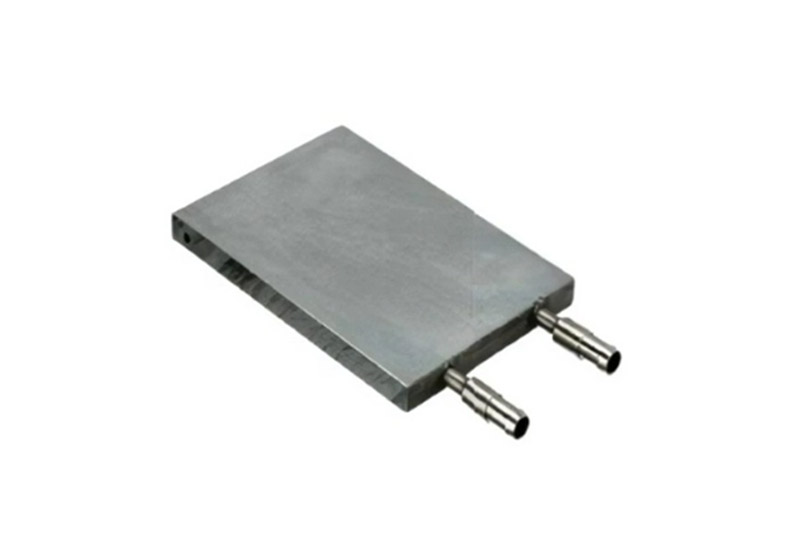

4. Gelötete Flüssigkeitskühlplatte

beschreiben

Beim Hartlöten handelt es sich um ein Verfahren zum Verbinden von Metallen mit einem Zusatzwerkstoff, dessen Schmelzpunkt niedriger ist als der des Grundwerkstoffs. Dies gewährleistet eine starke und dichte Verbindung, die für ein effektives Wärmemanagement unerlässlich ist.

Vorteil

· Hohe thermische und mechanische Eigenschaften : Hartgelötete Verbindungen bieten hervorragende thermische und mechanische Eigenschaften für Anwendungen mit hohen Anforderungen.

· Hervorragende Dichtungsleistung : Der Lötprozess gewährleistet eine hervorragende Dichtungsleistung, verhindert Leckagen und verbessert die Systemzuverlässigkeit.

· Geeignet für komplexe Bauteile und Großserienfertigung : Hartlöten eignet sich gut für die Herstellung komplexer Bauteile und kann in Großserien hergestellt werden.

Anwendungsbereiche ​

· Leistungselektronik und Wechselrichter : Wenn ein zuverlässiges Wärmemanagement von entscheidender Bedeutung ist, wird Hartlöten häufig in der Leistungselektronik und Wechselrichtern eingesetzt.

· Erneuerbare Energiesysteme : Erneuerbare Energiesysteme wie Solarwechselrichter und Windturbinenkonverter profitieren von der robusten Leistung gelöteter Kühlplatten und verbessern die Systemeffizienz und Lebensdauer.

· Große industrielle Kühlsysteme : Gelötete Kühlplatten verwalten die Wärme effizient, um einen effizienten Gerätebetrieb in großen industriellen Anwendungen sicherzustellen.

Vergleichende Analyse von vier Prozessen

Leistungsvergleich

Kosten- und Skalierbarkeitsvergleich

Anpassungs- und Flexibilitätsvergleich

abschließend

Jeder Prozess zur Herstellung flüssiger Kühlplatten hat einzigartige Vorteile, die ihn für verschiedene Anwendungen geeignet machen. Rohrförmige Designs sind kostengünstig und zuverlässig und eignen sich ideal für die Kühlanforderungen von Klein- und Unterhaltungselektronik. Reibrührgeschweißte (FSW) Flüssigkeitskühlplatten bieten eine hervorragende Festigkeit und Wärmeleitfähigkeit und eignen sich für die Luft- und Raumfahrt sowie für Hochleistungsrechnen. Tief verarbeitete Flüssigkühlplatten ermöglichen hochgradig maßgeschneiderte Lösungen, die den spezifischen Anforderungen hochwertiger Elektronik und medizinischer Geräte gerecht werden. Gelötete Flüssigkeitskühlplatten eignen sich ideal für Leistungselektronik und große Industriesysteme und zeichnen sich durch robuste Leistung und Skalierbarkeit aus.

Die Auswahl des geeigneten Herstellungsprozesses hängt von den spezifischen Anforderungen der Anwendung ab, einschließlich Leistung, Kosten, Skalierbarkeit und Anpassungsanforderungen. Mit fortschreitender Technologie ist die Zukunft der Herstellung flüssiger Kühlplatten vielversprechend, angetrieben durch Innovationen wie additive Fertigung, Mikrokanaldesign und Phasenwechselmaterialien, die auf eine Verbesserung von Leistung und Nachhaltigkeit abzielen.
