Übermäßige Hitze ist der Hauptkiller von Hochleistungselektronik und führt zu schwerwiegenden Leistungseinbußen und Systemausfällen. Wird dies ignoriert, steigen die Garantiekosten drastisch an. Das kritischste Design des thermischen Kühlkörpers vereint Materialleitfähigkeit, optimierte Lamellengeometrie für maximale Oberfläche und präzise Fertigungstoleranzen, um eine langfristige Zuverlässigkeit von LEDs und Leistungsmodulen zu gewährleisten.
In der Praxis scheitert ein theoretisches Kühldesign oft an der Realität. Ich habe gesehen, wie industrielle Beleuchtungsanlagen innerhalb weniger Monate durchbrannten, weil der Kühlkörper den kontinuierlichen Temperaturschwankungen nicht standhalten konnte. Bei der Gewährleistung der Zuverlässigkeit geht es nicht nur um die Auswahl eines Metallblocks; Es geht darum, den präzisen thermischen Pfad zu konstruieren.
Wie wirkt sich die Materialauswahl auf die Leitungseffizienz aus?
Wie wirkt sich die Präzision der CNC-Bearbeitung auf thermische Schnittstellen aus?
Die Luftströmungsdynamik eines Leistungsmoduls zu erraten, ist ein kostspieliger Fehler. Durch die Simulation der thermischen Umgebung wird sichergestellt, dass das Design den tatsächlichen Wärmefluss bewältigen kann, bevor Metall geschnitten wird.
Die thermische Simulation geht der Fertigung voraus, da sie Wärmeverteilung und Luftstromengpässe genau vorhersagt. Durch den Einsatz von ANSYS FEM und 3D-Modellierung können Ingenieure das Design des thermischen Kühlkörpers virtuell optimieren, kostspielige Prototyping-Fehler vermeiden und die Zuverlässigkeit von Hochleistungsmodulen unter Dauerlast gewährleisten.
Bei Kingka Tech basiert unser Ansatz in den letzten 15 Jahren stark darauf, Vermutungen zu vermeiden. Wir nutzen fortschrittliche 3D-Modellierung in Kombination mit der thermischen Simulationsanalyse ANSYS FEM (Finite-Elemente-Methode). Dadurch kann unser Ingenieurteam Temperaturgradienten visualisieren und genau identifizieren, wo der Ausbreitungswiderstand das System erstickt.
Mehrwinkelanalyse:
Theoretische Grundlage: FEM zerlegt die komplexe Geometrie des Kühlkörpers in Tausende kleinerer Elemente und löst die Wärmegleichungen rechnerisch, um die genaue Sperrschichttemperatur ($T_j$) der LED oder des IC vorherzusagen.
Design-Kompromisse: Mit der Simulation können wir testen, ob eine leichte Vergrößerung des Lamellenabstands den Druckabfall ausreichend reduziert, um einen leiseren Lüfter zu ermöglichen, oder ob wir von Aluminium auf Kupfer umsteigen müssen, um unsere thermischen Ziele zu erreichen.
Praktische Auswirkungen: Bei der Entwicklung von Telekommunikationsprozessoren oder dichten Automobil-Leistungsmodulen stellt ANSYS FEM beispielsweise sicher, dass die Lamellenstruktur perfekt auf den spezifischen CFM-Luftstrom (Kubikfuß pro Minute) des Systems zugeschnitten ist, wodurch die Entwicklungszeit um Wochen verkürzt wird.
Praktischer Rat: Schließen Sie niemals eine Werkzeugbestellung ab, ohne zuvor einen thermischen Simulationsbericht von Ihrem Fertigungspartner anzufordern, um zu überprüfen, ob der theoretische $R_{th}$ (thermischer Widerstand) Ihren Systemanforderungen entspricht.
Die Grundlage jeder Kühllösung ist das Rohmetall. Die Auswahl der falschen Legierung führt zu einem schwerwiegenden Engpass beim Ausbreitungswiderstand, der durch keinen Luftstrom behoben werden kann.
Die Materialauswahl bestimmt direkt die Leitungseffizienz. Hochreines Aluminium 1070 bietet ~226 W/mK für eine kostengünstige, schnelle Wärmeübertragung, während reines Kupfer ~400 W/mK erreicht, wodurch der Ausbreitungswiderstand in kompakten Umgebungen mit hohem Fluss, die für moderne Leistungs-ICs erforderlich sind, vollständig eliminiert wird.
Die Materialauswahl ist ein Gleichgewicht zwischen Physik und Ökonomie. Ingenieure müssen die Wärmeleitfähigkeit an die Wärmestromdichte der jeweiligen Anwendung anpassen.
Spezifische Anwendungen:
LED-Straßenbeleuchtung: Hochreines Aluminium 1070 ist oft die ideale Wahl. Seine Wärmeleitfähigkeit von ~226 W/mK ist der von Standard-Aluminiumdruckguss (ADC12, ~96 W/mK) deutlich überlegen und eignet sich daher hervorragend für große, passive Kühlanordnungen, bei denen Gewicht und Kosten eine Rolle spielen.
Server-CPUs und IGBTs: Wenn die Wärmequelle klein ist, aber eine enorme Wattleistung erzeugt, ist reines Kupfer zwingend erforderlich. Mit einer Leistung von ca. 400 W/mK leitet es die Wärme schnell vom Chip ab, um eine lokale Drosselung zu verhindern.
Tabelle 1: Materialleistung und Anwendungsvergleich
Außenbeleuchtung ist harten Umweltbedingungen ausgesetzt und erfordert eine robuste Konvektion. Herkömmlichen Extrusionen fehlt oft die Rippendichte oder strukturelle Integrität, die für diese rauen Umgebungen erforderlich ist.
Kaltgeschmiedete Designs eignen sich ideal für LEDs im Außenbereich, da durch den Hochdruckschmiedeprozess dichte, stiftförmige Strukturen mit außergewöhnlicher Wärmeleitfähigkeit entstehen. Dies maximiert den omnidirektionalen Luftstrom und stellt sicher, dass die entscheidenden Verbindungstemperaturen während des kontinuierlichen industriellen Betriebs innerhalb sicherer Bereiche bleiben.
Für einen großen Industriebeleuchtungskunden entwickelte Kingka Tech einen kaltgeschmiedeten Kühlkörper aus elektrobeschichtetem Aluminium 1070, der speziell für Hochleistungs-LED-Beleuchtung entwickelt wurde.
Mehrwinkelanalyse:
Herstellungsmechanik: Beim Kaltschmieden wird hochreines Aluminium bei Raumtemperatur in eine Matrize gepresst. Dadurch werden die Porositätsprobleme des Druckgusses vermieden und sichergestellt, dass das Endstück die volle Wärmeleitfähigkeit von ~226 W/mK der rohen 1070-Legierung beibehält.
Geometrischer Vorteil: Das Schmieden ermöglicht die Erstellung komplizierter „Pin-Fin“-Anordnungen. Im Gegensatz zu extrudierten linearen Lamellen ermöglichen Pin-Lamellen den Luftstrom aus jeder Richtung, was für passiv gekühlte Stadion-Außenleuchten oder LEDs in Hochregallagern, bei denen die Richtung des Luftstroms unvorhersehbar ist, von entscheidender Bedeutung ist.
Umweltverträglichkeit: Außenumgebungen verursachen schnelle galvanische Korrosion. Wir haben eine fortschrittliche E-Beschichtung (elektrophoretische Abscheidung) auf das geschmiedete Aluminium aufgetragen. Dies sorgte für eine langlebige, wetterbeständige Hülle, ohne die Rippen wesentlich zu isolieren und die Konvektionskühlung zu beeinträchtigen.
Praktischer Rat: Für passiv gekühlte Außenanwendungen sollten kaltgeschmiedete Stiftrippen Vorrang vor extrudierten Profilen haben, um die omnidirektionale natürliche Konvektion zu maximieren.
Wenn der Platz im Gehäuse stark begrenzt ist, bieten Standardgeometrien nicht genügend Kühloberfläche. Hier werden subtraktive Fertigungstechniken für das Überleben des Systems absolut notwendig.
Bei der Kühlung von Hochleistungselektronik auf engstem Raum sollten Sie die Skived-Fin-Technologie nutzen. Durch das Schälen werden ultradünne Rippen direkt von einer festen Basis abgeschnitten, wodurch Grenzflächenwiderstände eliminiert und die Oberfläche, die zur Ableitung intensiver thermischer Belastungen erforderlich ist, drastisch vergrößert werden.
In kompakten, thermisch intensiven Umgebungen wie Telekommunikations-Leistungselektronik und speziellen medizinischen LED-Modulen brechen Extrusionsdüsen physisch, wenn Sie versuchen, die Rippen zu eng zu packen.
Mehrwinkelanalyse:
Der Skiving-Prozess: Wir verwenden ein spezielles CNC-Schneidewerkzeug, um Rippen (bis zu 0,1 mm dick) aus einem massiven Block aus reinem Kupfer zu schälen und sie aufrecht zu biegen.
Eliminierung der thermischen Barriere: Da die Rippe und die Basis ein einzelnes, monolithisches Stück Kupfer bleiben, besteht zwischen ihnen absolut kein thermischer Grenzflächenwiderstand. Die Wärme wandert nahtlos von der Basis nach oben in die Rippe.
Praxisnahe Anwendung: Wir haben einen Kühlkörper mit geschälten Lamellen aus reinem Kupfer für einen Kunden mit Leistungsmodulen hoher Dichte entwickelt. Durch die Kombination der ~400 W/mK-Leitfähigkeit von Kupfer mit der massiven Oberfläche der geschälten Rippen haben wir die Wärmeableitung innerhalb der strengen Höhenbeschränkung von 1 HE maximiert. Anschließend nutzten wir eine präzise CNC-Bearbeitung, um die Montagepunkte und die Ebenheit der Basis zu finalisieren, was direkt zu einer erhöhten Gerätezuverlässigkeit beitrug.
Ein Kühlkörper ist nur dann wirksam, wenn er perfekt bündig mit dem Siliziumchip abschließt. Mikroskopisch kleine Luftspalte wirken als Isolatoren und beeinträchtigen das gesamte Wärmemanagementsystem erheblich.
Die Präzision der CNC-Bearbeitung wirkt sich direkt auf die thermische Schnittstelle aus, indem sie eine absolute Ebenheit der Basis gewährleistet. Fortschrittliche CNC-Techniken liefern Toleranzen von nur ±0,05 mm, minimieren Luftspalte und reduzieren den thermischen Schnittstellenwiderstand, was für den zuverlässigen Betrieb empfindlicher Leistungsmodule von entscheidender Bedeutung ist.
Der Verbindungspunkt zwischen dem Leistungs-IC und der Kühlkörperbasis ist die kritischste Verbindung im gesamten Wärmepfad.
Mehrwinkelanalyse:
Theoretische Grundlage: Luft hat eine Wärmeleitfähigkeit von etwa 0,024 W/mK. Wenn sich die Basis Ihres Kühlkörpers auch nur um den Bruchteil eines Millimeters verformt, wird Luft eingeschlossen. Sie müssen dickere Schichten Thermal Interface Material (TIM) verwenden, um die Lücke zu füllen, was den Gesamtwärmewiderstand ($R_{th}$) erhöht.
Fertigungspräzision: Kingka Tech setzt fortschrittliche CNC-Bearbeitung ein, um die Basis unserer Kühlkörper planzufräsen und liefert so enge Lamellen- und Basistoleranzen von nur ±0,05 mm. Diese spiegelähnliche Ebenheit ermöglicht einen möglichst dünnen Auftrag der Wärmeleitpaste.
Spezifische Anwendungen: Dieses Maß an Präzision ist für die Kühlung von Bare-Chips (wie High-End-CPUs) und dicht gepackten IGBT-Leistungsmodulen, bei denen ein ungleichmäßiger Montagedruck das Silizium buchstäblich zum Platzen bringen kann, nicht verhandelbar.
Prüfmethode: Wir verwenden optische Ebenheitsprüfungen und Profilometer in der Fertigungslinie, um sicherzustellen, dass die Basiskontaktfläche genau den Spezifikationen entspricht, die für die thermische Simulation erforderlich sind.
Wenn industrielle LED-Arrays oder Leistungswandler die 300-Watt-Marke überschreiten, reicht die solide Metallleitung allein nicht mehr aus, um eine katastrophale thermische Drosselung zu verhindern.
Der beste Ansatz für extreme Wärmelasten von 350 W ist die Integration einer zweiphasigen Kühlung. Durch die Kombination eines maßgeschneiderten Kühlrippen-Kühlkörpers mit Reißverschluss und eingebetteten Wärmerohren wird enorme Wärme schnell vom lokalisierten Hotspot wegtransportiert, was die Gesamtableitung erheblich steigert und eine langfristige Systemzuverlässigkeit gewährleistet.
Für ein industrielles LED-Beleuchtungsprojekt mit hoher Lumenzahl war massives Kupfer zu schwer und massives Aluminium zu langsam, um die Wärme abzuleiten.
Mehrwinkelanalyse:

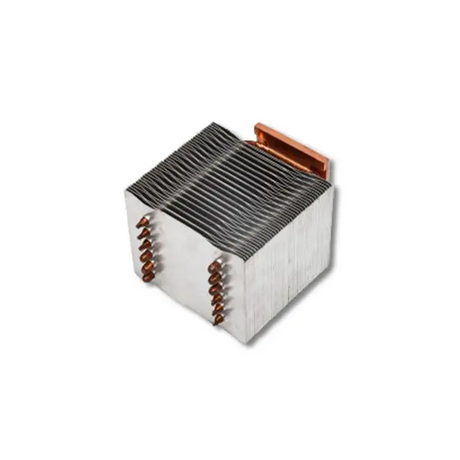

Phasenwechselphysik: Wir haben einen maßgeschneiderten Kühlkörper mit Reißverschlussrippen entwickelt, der in 5 Kupfer-Heatpipes integriert ist. Die innere Flüssigkeit der Wärmerohre verdampft an der Wärmequelle, bewegt sich mit nahezu Schallgeschwindigkeit zu den Kühlrippen, kondensiert und kehrt zurück. Dadurch erreichen Heatpipes eine effektive Wärmeleitfähigkeit von über 10.000 W/mK.
Zipper-Fin-Integration: Um das Gerät leicht zu halten, haben wir die Wärmerohre an eine hochdichte „Reißverschluss-Fin“-Anordnung gelötet – dünne, gestanzte Aluminiumlamellen, die ineinandergreifen.
Auswirkungen auf die Leistung: Dieses 350-W-Design überträgt große Wärmelasten effizient und leitet sie sofort ab. Die Wärmerohre eliminieren den Ausbreitungswiderstand, während die Reißverschlussrippen die konvektive Oberfläche maximieren, wodurch sie perfekt für Hochleistungs-LED-Beleuchtung geeignet sind, bei der die thermische Zuverlässigkeit direkt die Lumenerhaltung und Lebensdauer der Dioden bestimmt.
Theoretische Simulationen und Präzisionsfertigung müssen in der realen Welt verifiziert werden. Ein Kühlmodul muss beweisen, dass es den harten Bedingungen kontinuierlicher Temperaturwechsel standhalten kann.
Interne Tests validieren die Zuverlässigkeit, indem das Design des thermischen Kühlkörpers strengen realen Bedingungen ausgesetzt wird, einschließlich Thermoschock- und Dauerlasttests. Diese empirische Validierung garantiert, dass die hergestellte Kühllösung perfekt der theoretischen Leistung entspricht, die für Hochleistungselektronik erforderlich ist.
Mit über 15 Jahren Erfahrung weiß Kingka Tech, dass die Lieferung eines zuverlässigen Produkts die Schließung des Kreislaufs zwischen der CAD-Datei und dem Versanddock erfordert.
Testprotokolle:
Prüfung der thermischen Leistung: Wir platzieren den Prototyp in einem Windkanal und bringen Dummy-Heizblöcke an, die die exakte Wattzahl Ihrer LED oder Ihres Leistungsmoduls nachahmen. Wir messen $Delta T$, um sicherzustellen, dass $R_{th}$ mit der ANSYS FEM-Simulation übereinstimmt.
Umweltkammertests: Für LED-Beleuchtungskomponenten für den Außenbereich (wie die elektrobeschichteten kaltgeschmiedeten Designs) verwenden wir Salzsprühkammern und Thermoschockkammern, um sicherzustellen, dass die Beschichtung und die strukturelle Integrität jahrelanger industrieller Beanspruchung standhalten.
Praktischer Rat: Arbeiten Sie mit einem Hersteller zusammen, der über eine interne Testvalidierung verfügt. Wenn Sie sich für die ersten Prototypentests auf Labore Dritter verlassen, verzögert sich Ihre Markteinführungszeit erheblich.
1. Wie hoch ist die Wärmeleitfähigkeit von Aluminium 1070?
Hochreines Aluminium 1070 bietet eine Wärmeleitfähigkeit von etwa ~226 W/mK und ist damit hinsichtlich der schnellen Wärmeübertragung deutlich effizienter als herkömmliche Aluminiumdruckgusslegierungen (die typischerweise unter 100 W/mK liegen).
2. Warum wird in Kühlrippen-Kühlkörpern reines Kupfer verwendet?
Aufgrund seiner außergewöhnlichen Wärmeleitfähigkeit (~400 W/mK) wird reines Kupfer verwendet. In Kombination mit dem Skiving-Prozess (der die thermische Verbindung zwischen Basis und Rippe eliminiert) bietet es den absolut niedrigsten Ausbreitungswiderstand für die Kühlung dichter Hochleistungs-ICs.
3. Welchen Vorteil bietet die E-Beschichtung eines kaltgeschmiedeten Kühlkörpers?
Die E-Beschichtung (elektrophoretische Abscheidung) sorgt für eine äußerst haltbare, korrosionsbeständige Oberfläche. Es schützt Aluminium-Kühlkörper vor rauen Außenumgebungen, Feuchtigkeit und Industriechemikalien, ohne als dicker Wärmeisolator zu wirken, der die LED-Kühlung behindern würde.
4. Wie verbessert die CNC-Bearbeitung die Leistung des Kühlkörpers?
Die fortschrittliche CNC-Bearbeitung gewährleistet absolute Ebenheit an der Basis des Kühlkörpers mit Toleranzen von nur ±0,05 mm. Diese perfekt flache Oberfläche minimiert mikroskopisch kleine Luftspalte zwischen dem Kühlkörper und dem Leistungsmodul und ermöglicht so einen dünneren Auftrag der Wärmeleitpaste und einen drastisch geringeren Schnittstellenwiderstand.
5. Wann sollten Wärmerohre zu einem Kühlkörperdesign hinzugefügt werden?
Heatpipes sollten integriert werden, wenn die Wärmebelastung zu extrem (z. B. 350 W+) oder zu konzentriert ist, als dass massives Metall die Wärme schnell genug verteilen könnte. Sie sind unerlässlich, um thermische Engpässe in Hochleistungs-LEDs, CPUs und Industriewechselrichtern zu verhindern.
6. Was ist ANSYS FEM und warum ist es für das thermische Design wichtig?
ANSYS FEM (Finite-Elemente-Methode) ist eine fortschrittliche thermische Simulationssoftware. Es ermöglicht Ingenieuren, die Wärmeverteilung und den Luftstrom virtuell zu modellieren, die Lamellengeometrie und die Materialauswahl vor Beginn der Fertigung zu optimieren und so kostspielige Fehler zu vermeiden.
7. Was ist der Vorteil des Kaltschmiedens gegenüber dem Strangpressen?
Kaltschmieden ermöglicht die Erstellung komplexer „Stift-Fin“-Geometrien, die nicht extrudiert werden können. Stiftrippen ermöglichen eine omnidirektionale Luftströmung durch den Kühlkörper, was sie für die passive, natürliche Konvektionskühlung in LED-Außenleuchten deutlich überlegen macht.
8. Warum eine Reißverschluss-Lamellenanordnung anstelle eines massiven Blocks verwenden?
Reißverschlusslamellen werden aus sehr dünnen Metallblechen gestanzt und ineinander verzahnt, wodurch eine enorme Oberfläche entsteht und sie gleichzeitig unglaublich leicht sind. Wenn sie an Wärmerohre gelötet werden, bieten sie eine extreme Kühlleistung ohne das hohe Gewicht eines massiven extrudierten oder geschälten Blocks.
