Anzahl Durchsuchen:0 Autor:Site Editor veröffentlichen Zeit: 2025-10-30 Herkunft:Powered
Eine umfassende Kosten-Nutzen-Analyse zeigt, dass Luftkühlung zwar geringere Anfangskosten und eine einfachere Implementierung bietet, Flüssigkeitskühlplatten jedoch einen überlegenen langfristigen Wert durch verbesserte thermische Leistung, höhere Leistungsdichte und längere Lebensdauer der Komponenten bieten. Die Flüssigkeitskühlung reduziert die Betriebskosten erheblich, indem sie thermische Drosselung verhindert, Ausfallzeiten minimiert und kompaktere, zuverlässigere Systeme ermöglicht. Dadurch ist sie trotz höherer Vorabinvestitionen die kostengünstigere Wahl für Anwendungen mit hoher Leistung und hoher Dichte.
Die Wahl der richtigen Kühlmethode für Ihre Elektronik kann eine große Entscheidung sein, insbesondere wenn so viele Faktoren zu berücksichtigen sind. Seit Jahren ist Luftkühlung die erste Wahl, ein vertrauter Freund in der Welt des Wärmemanagements. Da unsere Geräte jedoch kleiner, schneller und leistungsfähiger werden und mehr Wärme als je zuvor erzeugen, ist ein neuer Konkurrent auf den Markt gekommen: Flüssigkühlplatten . Es geht nicht nur darum, welches im Allgemeinen „besser“ ist; Es geht darum, welches das beste Preis-Leistungs-Verhältnis für Ihre spezifischen Bedürfnisse bietet . Dies ist keine einfache Entscheidung, und eine echte Kosten-Nutzen-Analyse geht weit über den anfänglichen Preis hinaus. Lassen Sie uns eingehend auf die Vor- und Nachteile von Flüssigkühlplatten im Vergleich zur Luftkühlung eingehen , damit Sie eine fundierte Entscheidung treffen können.
Beginnen wir mit dem Bekannten: Luftkühlung . Was ist es und was sind seine grundlegenden Merkmale?
Bei der Luftkühlung wird Wärme mithilfe eines Lüfters abgeführt, der Umgebungsluft über einen Kühlkörper drückt, wodurch die Oberfläche für die konvektive Wärmeübertragung von einer heißen Komponente vergrößert wird. Es zeichnet sich durch seine Einfachheit, niedrige Anschaffungskosten und einfache Implementierung aus und eignet sich daher für Anwendungen mit geringerer Leistungsdichte, bei denen der Platz nicht stark eingeschränkt ist und eine präzise Temperaturregelung weniger wichtig ist.
Luftkühlung ist wahrscheinlich die gebräuchlichste Lösung für das Wärmemanagement, der Sie täglich begegnen, von Ihrem Laptop bis zu Ihrem Desktop-Computer. Es ist ein einfaches Konzept:
Kühlkörper: Eine Metallkomponente (normalerweise Aluminium oder Kupfer) mit Rippen oder Stiften, die am wärmeerzeugenden Gerät (z. B. einer CPU) befestigt wird. Sein Zweck besteht darin, die der Luft ausgesetzte Oberfläche zu vergrößern.
Ventilator: Ein mechanisches Gerät, das Luft bewegt. Der Lüfter drückt oder zieht Luft über den Kühlkörper und erzeugt so einen Luftstrom.
Konvektion: Wenn Luft über die heißen Kühlrippen strömt, nimmt sie durch Konvektion Wärme auf und leitet sie ab. Die wärmere Luft wird dann aus dem System abgesaugt.
Einfachheit: Luftkühlsysteme sind relativ einfach zu entwerfen und zu implementieren. Sie umfassen typischerweise einen Kühlkörper, einen Lüfter und möglicherweise etwas Wärmeleitpaste oder ein thermisches Schnittstellenmaterial (TIM).
Geringe Anschaffungskosten: Die Komponenten zur Luftkühlung (Kühlkörper, Lüfter) sind in der Regel kostengünstig, insbesondere bei Standardausführungen.
Einfache Wartung: Lüfter können leicht ausgetauscht werden und Staub kann von den Kühlkörpern entfernt werden.
Kein Leckagerisiko: Da keine Flüssigkeit beteiligt ist, besteht keine Gefahr von Lecks, die bei der Flüssigkeitskühlung ein großes Problem darstellen können.
Abhängigkeit von der Umgebungstemperatur: Die Wirksamkeit der Luftkühlung hängt stark von der Umgebungstemperatur ab. Ist die Umgebungsluft bereits heiß, verringert sich die Kühlleistung deutlich.
Begrenzter Wärmeübertragungskoeffizient: Luft hat im Vergleich zu Flüssigkeiten eine relativ geringe Wärmeleitfähigkeit und Wärmekapazität. Dies bedeutet, dass es große Wärmemengen weniger effizient aufnimmt und transportiert.
Sperrigkeit: Um viel Wärme abzuleiten, müssen luftgekühlte Kühlkörper oft groß sein, viele Rippen haben und leistungsstarke Lüfter erfordern, die viel Platz beanspruchen können.
Lärm: Hochgeschwindigkeitslüfter, die für eine effektive Luftkühlung in leistungsstarken Systemen erforderlich sind, können erheblichen Lärm erzeugen.
Luftkühlung bleibt für viele Anwendungen eine praktikable und kostengünstige Lösung, insbesondere für solche mit mäßiger Wärmebelastung und weniger strengen Platz- oder Geräuschanforderungen. Mit zunehmender Leistungsdichte werden jedoch seine Grenzen deutlich.
Wenden wir uns nun der fortschrittlicheren Lösung zu: flüssigen Kühlplatten.
Flüssigkeitskühlplatten leiten Wärme ab, indem sie eine Kühlflüssigkeit durch interne Kanäle in direktem Kontakt mit einer heißen Komponente zirkulieren lassen und Wärme durch Leitung und Konvektion absorbieren. Diese Methode bietet eine deutlich höhere Wärmeübertragungseffizienz und ermöglicht eine bessere Temperaturkontrolle, eine höhere Leistungsdichte und kompaktere Designs, was sie ideal für Hochleistungsanwendungen mit konzentrierten Wärmelasten macht.
Die Flüssigkeitskühlung, insbesondere die Verwendung von Kühlplatten, stellt einen erheblichen Fortschritt in der Wärmemanagementfähigkeit dar. Es nutzt die überlegenen thermischen Eigenschaften von Flüssigkeiten.

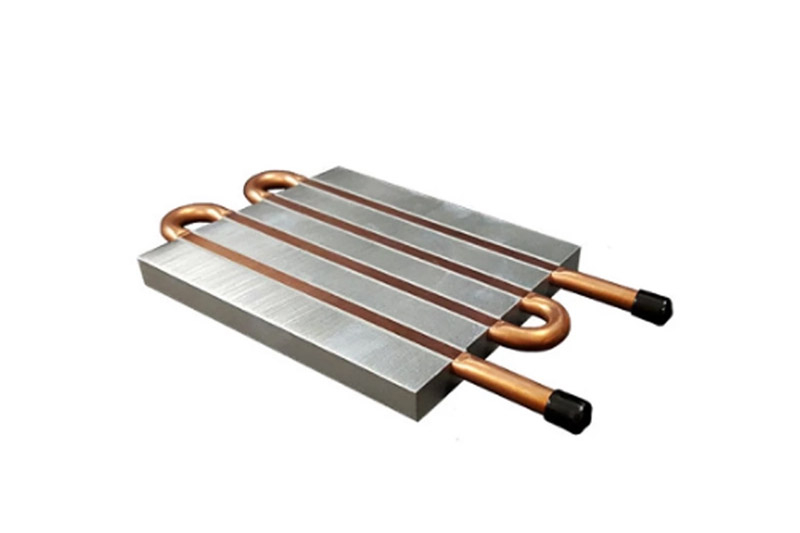

Kühlplatte: Eine versiegelte Metallplatte (häufig Kupfer oder Aluminium) mit internen Kanälen. Die Montage erfolgt direkt auf dem wärmeerzeugenden Bauteil.
Kühlmittel: Eine Flüssigkeit (z. B. Wasser, Wasser-Glykol-Gemisch, dielektrische Flüssigkeit), die durch die Kanäle der Kühlplatte fließt.
Pumpe: Zirkuliert das Kühlmittel durch das System.
Wärmetauscher (Kühler): Überträgt die Wärme vom warmen Kühlmittel an die Umgebungsluft (oder einen anderen Flüssigkeitskreislauf).
Behälter: Hält überschüssiges Kühlmittel und ermöglicht eine Expansion/Kontraktion.
Hohe Wärmeübertragungseffizienz: Flüssigkeiten haben eine viel höhere Wärmeleitfähigkeit und Wärmekapazität als Luft, wodurch sie deutlich mehr Wärme pro Volumeneinheit aufnehmen und transportieren können.
Hervorragende Temperaturkontrolle: Kann Komponenten auf stabileren und gleichmäßigeren Temperaturen halten und so Hotspots verhindern.
Höhere Leistungsdichte: Ermöglicht die Kühlung von Komponenten mit sehr hoher Leistung auf kompaktem Raum.
Kompaktheit: Flüssigkühlplatten selbst können bei gleicher Wärmelast viel kleiner sein als luftgekühlte Kühlkörper, wodurch wertvoller Platz frei wird.
Weniger abhängig von der Umgebungsluft: Während die endgültige Wärmeabführung oft immer noch Luft erfordert (über einen Kühler), ist die direkte Kühlung der Komponente weniger empfindlich gegenüber Schwankungen der Umgebungslufttemperatur.
Geringerer Geräuschpegel (potenziell): Obwohl es Pumpen gibt, kann das Gesamtsystem oft leiser sein als Lüfter mit hoher Drehzahl, die für eine leistungsstarke Luftkühlung erforderlich sind.
Komplexität: Flüssigkeitskühlsysteme sind komplexer in der Konstruktion, Installation und Wartung und umfassen Pumpen, Schläuche, Armaturen und Wärmetauscher.
Höhere Anschaffungskosten: Komponenten für die Flüssigkeitskühlung sind im Allgemeinen teurer als die Luftkühlung.
Leckagerisiko: Das Vorhandensein von Flüssigkeit birgt ein (geringe) Leckagerisiko, das für die Elektronik katastrophale Folgen haben kann.
Wartung: Erfordert regelmäßige Überprüfungen des Kühlmittelstands, der Pumpenfunktion und eines möglichen Flüssigkeitsaustauschs.
Flüssige Kühlplatten sind die Arbeitspferde hinter dem Wärmemanagement moderner Hochleistungsrechner, Elektrofahrzeuge und industrieller Leistungselektronik, wo die Luftkühlung einfach nicht mithalten kann.
Beim Vergleich von Flüssigkeitskühlplatten mit Luftkühlung sind oft die Vorlaufkosten der erste Vergleichspunkt.
Luftkühlung zeichnet sich in der Regel durch deutlich geringere Anfangsinvestitionen und einfachere Implementierungskosten aufgrund leicht verfügbarer, kostengünstiger Kühlkörper und Lüfter aus. Im Gegensatz dazu erfordern Flüssigkeitskühlplattensysteme höhere Vorabausgaben für spezielle Kühlplatten, Pumpen, Heizkörper, Schläuche und Armaturen sowie eine komplexere Konstruktion und Installation, was die Luftkühlung zum klaren Gewinner für budgetbeschränkte Projekte mit mäßiger thermischer Belastung macht.
Lassen Sie uns den anfänglichen finanziellen Aufwand und den Aufwand aufschlüsseln, der mit der Inbetriebnahme jedes Systems verbunden ist.
Komponentenkosten:
Kühlkörper: Standard-Kühlkörper aus extrudiertem Aluminium sind sehr kostengünstig. Komplexere Lamellenkonstruktionen (geschälte, gebondete Lamellen) oder Kupferkühlkörper sind preislich moderat.
Ventilatoren: Axial- oder Radialventilatoren aus Massenproduktion sind weit verbreitet und kostengünstig.
Thermal Interface Material (TIM): Wärmeleitpaste oder -pads sind kostengünstige Verbrauchsmaterialien.
Design und Technik: Bei gängigen Komponenten ist die Konstruktion oft unkompliziert, manchmal werden sogar Standardlösungen verwendet. Möglicherweise ist nur minimale Spezialtechnik erforderlich.
Installation: Die Installation ist normalerweise einfach: Kühlkörper anbringen, Lüfter montieren, fertig. Keine Rohrleitungen, keine Flüssigkeitsfüllung.
Werkzeugkosten: Für kundenspezifische luftgekühlte Kühlkörper (z. B. extrudierte Profile) können Werkzeugkosten anfallen, diese sind jedoch im Allgemeinen niedriger als für komplexe Flüssigkeitskühlplatten.
Fazit zur Erstinvestition: Luftkühlung ist der unangefochtene Champion für niedrige Vorlaufkosten. Es ist die erste Wahl für Projekte mit knappen Budgets und weniger anspruchsvollen thermischen Anforderungen.
Komponentenkosten:
Kühlplatten: Maßgeschneiderte oder sogar standardmäßige Flüssigkühlplatten sind aufgrund ihrer komplizierten internen Kanäle, speziellen Herstellungsverfahren (z. B. Vakuumlöten, FSW, Präzisions-CNC-Bearbeitung) und höherer Materialkosten (häufig Kupfer oder spezielle Aluminiumlegierungen) deutlich teurer als luftgekühlte Kühlkörper.
Pumpen: Hochwertige, zuverlässige Pumpen für Flüssigkeitskühlkreisläufe sind ein erheblicher Kostenfaktor.
Heizkörper/Wärmetauscher: Diese Komponenten, oft mit integrierten Lüftern, erhöhen die Kosten.
Schläuche und Armaturen: Spezielle, auslaufsichere Schläuche und Armaturen (z. B. Schnellkupplungen, Klemmringverschraubungen) sind erforderlich und werden in die Rechnung einbezogen.
Kühlmittel: Der Kauf des entsprechenden Kühlmittels (z. B. entionisiertes Wasser, Wasser-Glykol, dielektrische Flüssigkeit) ist mit zusätzlichen Kosten verbunden.
Design und Technik:
Thermisches Design: Erfordert spezielle Fachkenntnisse in Fluiddynamik und Wärmeübertragung, um Kühlplattenkanäle, Durchflussraten und Systemdruckabfall zu optimieren. Dabei handelt es sich häufig um CFD-Simulationen.
Systemintegration: Der Entwurf des gesamten Flüssigkeitskreislaufs (Pumpe, Behälter, Kühler, Kühlplatten, Schläuche) ist komplexer als nur das Anbringen eines Lüfters.
Installation: Die Installation ist aufwändiger und erfordert eine sorgfältige Montage des Kreislaufs, das Befüllen mit Kühlmittel und das Entlüften des Systems.
Werkzeugkosten: Für hochgradig kundenspezifische Flüssigkühlplatten können die Werkzeug- und NRE-Kosten (Non-Recurring Engineering) erheblich sein.
Fazit zur Anfangsinvestition: Flüssigkühlplatten erfordern eine höhere Anfangsinvestition. Dies ist ein entscheidender Faktor für Projekte, bei denen das Vorabbudget absolute Priorität hat. Diese höheren Kosten eröffnen jedoch häufig Vorteile, die zu langfristigen Einsparungen führen, die wir als Nächstes untersuchen werden.
Hier beginnen flüssige Kühlplatten in der Debatte zwischen flüssigen Kühlplatten und Luftkühlung tatsächlich die Nase vorn zu haben .
Flüssigkeitskühlplatten bieten im Vergleich zur Luftkühlung eine weitaus bessere Wärmeleistung und Effizienz, vor allem aufgrund der deutlich höheren Wärmeleitfähigkeit und Wärmekapazität von Flüssigkeiten. Dies ermöglicht eine effektivere Wärmeableitung von Komponenten mit hoher Leistungsdichte, verhindert thermische Drosselung und sorgt für eine strengere Temperaturkontrolle, sodass Systeme mit Spitzenleistung arbeiten können, ohne die Zuverlässigkeit zu beeinträchtigen, eine Leistung, die mit luftbasierten Lösungen oft nicht erreichbar ist.
Der grundlegende Unterschied im Wärmeträgermedium ist hierbei entscheidend.
Geringe Wärmeleitfähigkeit der Luft: Luft ist ein schlechter Wärmeleiter. Es absorbiert oder überträgt Wärme nicht so effektiv wie Flüssigkeiten.
Begrenzte Wärmekapazität: Luft kann pro Volumeneinheit nur eine relativ geringe Wärmemenge speichern. Um viel Wärme zu transportieren, muss viel Luft bewegt werden , was größere Lüfter und größere Kühlkörper bedeutet.
Grenzschichtwiderstand: Die direkt an der Kühlkörperoberfläche anliegende Schicht aus stehender Luft erzeugt einen erheblichen Wärmewiderstand, der eine effiziente Wärmeübertragung behindert.
Abhängigkeit von der Umgebungstemperatur: Wenn die Umgebungsluft bereits warm ist, verringert sich der Temperaturunterschied (Delta T) zwischen dem Kühlkörper und der Luft, wodurch die Kühlung weniger effektiv wird.
Unwirksam bei Hot Spots: Die Luftkühlung hat Schwierigkeiten, die Wärme von stark lokalisierten „Hot Spots“ auf einer Komponente effizient abzuleiten, was zu einer ungleichmäßigen Temperaturverteilung führt.
Hohe Wärmeleitfähigkeit von Flüssigkeiten: Flüssigkeiten wie Wasser haben eine um Größenordnungen höhere Wärmeleitfähigkeit als Luft. Dies ermöglicht eine schnelle Wärmeaufnahme aus dem Bauteil.
Hohe Wärmekapazität: Flüssigkeiten können bei relativ kleinem Volumen eine große Wärmemenge aufnehmen und transportieren. Aus diesem Grund können Flüssigkeitskühlsysteme so kompakt sein.
Direkter Kontakt und Leitung: Die Kühlplatte stellt direkten Kontakt mit der wärmeerzeugenden Komponente her und ermöglicht so eine effiziente Wärmeübertragung durch Leitung in das Kühlplattenmaterial.
Erzwungene Konvektion mit hohem Wärmeübertragungskoeffizienten: Die durch die Kühlplattenkanäle strömende Flüssigkeit erzeugt eine hochwirksame erzwungene Konvektion. Die internen Rippenstrukturen und optimierten Kanaldesigns verbessern den Wärmeübertragungskoeffizienten zwischen der Kühlplatte und der Flüssigkeit zusätzlich.
Hervorragende Temperaturgleichmäßigkeit: Durch die präzise Gestaltung der Flüssigkeitskanäle können Flüssigkeitskühlplatten eine viel gleichmäßigere Temperatur auf der Oberfläche einer Komponente aufrechterhalten und so schädliche Hotspots vermeiden.
Weniger Einfluss auf die Umgebungsluft (direkt): Während der Kühler letztendlich Wärme an die Luft abgibt, leitet die Kühlplatte selbst die Wärme äußerst effizient von der Komponente ab, selbst wenn die Umgebungsluft warm ist. Die Flüssigkeit fungiert als Puffer.
Verhindert thermische Drosselung: Hochleistungskomponenten (CPUs, GPUs, IGBTs) reduzieren automatisch ihre Taktrate oder Leistungsabgabe, wenn sie zu heiß werden (thermische Drosselung). Flüssige Kühlplatten halten die Temperaturen konstant niedrig, sodass die Komponenten kontinuierlich mit maximaler Leistung arbeiten können.
Ermöglicht eine höhere Leistungsdichte: Die überlegene Wärmeableitungskapazität von Flüssigkeitskühlplatten ermöglicht es Ingenieuren, leistungsstärkere Komponenten auf kleinerem Raum unterzubringen, was zu einer höheren Leistungsdichte in Systemen führt.
Für Anwendungen, bei denen die Maximierung der Leistung, die Aufrechterhaltung stabiler Temperaturen und die Kühlung von Hochleistungskomponenten von entscheidender Bedeutung sind, bieten Flüssigkeitskühlplatten ein Maß an thermischer Leistung, das mit Luftkühlung einfach nicht erreicht werden kann.
Über den Erstkauf hinaus können sich die laufenden Kosten für den Betrieb eines Kühlsystems erheblich auf die Gesamtbetriebskosten auswirken.
Während die Luftkühlung geringere Anschaffungskosten verursacht, führen Flüssigkeitskühlplatten bei Hochleistungsanwendungen häufig zu geringeren Betriebskosten und einem geringeren Energieverbrauch. Dies liegt daran, dass die Flüssigkeitskühlung eine thermische Drosselung verhindert, wodurch Komponenten effizienter arbeiten können und weniger Energie für die Wärmeübertragung erforderlich sein kann als die leistungsstarken Lüfter, die für eine gleichwertige Luftkühlung erforderlich sind, insbesondere in Rechenzentren, in denen die Gesamtkühllast der Anlage reduziert ist.
Hier beginnt der „Kosten-Nutzen“-Teil der Analyse wirklich, die höheren Vorabkosten der Flüssigkeitskühlung auszugleichen.
Stromverbrauch der Lüfter: Um genügend Luft zum Kühlen leistungsstarker Komponenten zu bewegen, müssen die Lüfter mit hoher Drehzahl laufen und dabei viel Strom verbrauchen. Der Stromverbrauch von Lüftern steigt exponentiell mit dem Luftstrom.
Ineffizienz führt zu höheren Komponententemperaturen: Da die Luftkühlung weniger effizient ist, werden Komponenten oft heißer. Höhere Betriebstemperaturen können zu einem erhöhten elektrischen Widerstand in Halbleitern führen, was zu mehr Leistungsverlust (und damit zu mehr Wärmeentwicklung, wodurch ein Teufelskreis entsteht) führt.
HVAC-Last im Rechenzentrum: In Rechenzentren blasen luftgekühlte Server heiße Luft in den Raum, die dann durch das HVAC-System (Heizung, Lüftung und Klimaanlage) der Einrichtung gekühlt werden muss. Dadurch erhöht sich die Energiebelastung des Gesamtstromverbrauchs des Rechenzentrums enorm. Der PUE (Power Usage Effectiveness) luftgekühlter Rechenzentren ist typischerweise höher.
Reduzierte Komponententemperaturen = geringerer Leistungsverlust: Indem sie die Komponenten deutlich kühler halten, reduzieren flüssige Kühlplatten den elektrischen Widerstand, was dazu führt, dass weniger Energie als Wärme innerhalb der Komponenten selbst verschwendet wird.
Pumpenleistung vs. Lüfterleistung: Während Pumpen Strom verbrauchen, ist die Energie, die zum Bewegen von Flüssigkeit (die eine viel höhere Wärmekapazität hat) erforderlich ist, häufig geringer als die Energie, die zum Bewegen einer äquivalenten Wärmemenge mit Luft erforderlich ist, insbesondere in großen Systemen. Eine kleine Pumpe kann viel Wärme bewegen.
Reduzierte HVAC-Belastung des Rechenzentrums: Flüssigkeitskühlplatten entziehen der Quelle Wärme direkt und übertragen sie häufig an einen Flüssigkeitskreislauf auf Anlagenebene. Dies bedeutet, dass weniger heiße Luft in den Rechenzentrumsraum gelangt, was die Belastung des HVAC-Systems erheblich reduziert.
Höhere Rücklauftemperaturen: Die Flüssigkeitskühlung kann häufig mit höheren Kühlmittelrücklauftemperaturen (z. B. 40–50 °C) betrieben werden, die zur Gebäudeheizung genutzt oder effizienter mit Trockenkühlern abgeführt werden können, was den Energieverbrauch weiter senkt.
Niedrigerer PUE: Flüssigkeitsgekühlte Rechenzentren erreichen oft deutlich niedrigere PUE-Werte, was auf eine deutlich höhere Energieeffizienz hinweist.
Keine thermische Drosselung: Wie bereits erwähnt bedeutet die Vermeidung thermischer Drosselung, dass die Komponenten immer im effizientesten Zustand arbeiten und keine Zyklen aufgrund von Überhitzung verschwendet werden.
Urteil zu den Betriebskosten: Bei Anwendungen mit hoher Leistung und hoher Dichte führen flüssige Kühlplatten oft zu erheblichen langfristigen Einsparungen beim Energieverbrauch, insbesondere bei groß angelegten Einsätzen wie Rechenzentren. Die Anfangsinvestition wird durch jahrelang niedrigere Stromrechnungen ausgeglichen.
Der physische Platzbedarf und die Designfreiheit, die jede Kühlmethode bietet, sind entscheidende Überlegungen für moderne Elektronik.
Flüssigkeitskühlplatten bieten im Vergleich zur Luftkühlung überlegene Vorteile hinsichtlich Platzbedarf, Dichte und Designflexibilität. Ihre kompakte Bauweise ermöglicht deutlich höhere Leistungsdichten und schlankere Produktdesigns, da sie Wärme effizient aus kleineren Bereichen ableiten. Dies ermöglicht es Ingenieuren, kompaktere, ästhetisch ansprechendere und funktionsintegrierte Systeme zu entwickeln und so die mit luftgekühlten Lösungen verbundenen Sperrigkeits- und Luftstromanforderungen zu überwinden.
Da die Geräte schrumpfen und die Leistungsanforderungen steigen, wird der Platz knapp.
Große Kühlkörper: Um eine ausreichende Kühlung für Komponenten mit höherer Leistung zu erreichen, müssen luftgekühlte Kühlkörper physisch groß sein und über zahlreiche Rippen verfügen, um die Oberfläche zu maximieren. Dies nimmt erhebliches Innenvolumen ein.
Luftstromwege: Für die Luftkühlung sind klare, ungehinderte Wege erforderlich, damit die Luft in das Gehäuse, über den Kühlkörper und aus dem Gehäuse strömen kann. Dies bestimmt das Gehäusedesign und führt oft zu größeren Gesamtabmessungen des Produkts.
Lüftergröße: Für höhere Wärmelasten sind größere, leistungsstärkere Lüfter erforderlich, was den Platzbedarf weiter vergrößert und möglicherweise die Designmöglichkeiten einschränkt.
Begrenzte Dichte: Der für Kühlkörper und Luftstrom erforderliche Platz schränkt die Anzahl der Hochleistungskomponenten, die in einem bestimmten Volumen untergebracht werden können, erheblich ein.
Kompakte Kühlplatten: Da Flüssigkeiten bei der Wärmeübertragung so effizient sind, kann eine Flüssigkeitskühlplatte bei gleicher Wärmelast deutlich kleiner sein als ein luftgekühlter Kühlkörper. Dadurch wird wertvoller Innenraum frei.
Höhere Leistungsdichte: Die Fähigkeit, große Wärmemengen auf kleinem Raum direkt abzuleiten, ermöglicht eine höhere Leistungsdichte. Sie können leistungsstärkere Komponenten in einem kleineren Gehäuse unterbringen.
Beispiel: In einem Server-Rack ermöglicht die Flüssigkeitskühlung leistungsstärkere CPUs/GPUs pro HE (Rack-Einheit) oder mehr Server pro Rack.
Gestaltungsfreiheit:
Gehäusedesign: Flüssigkeitskühlsysteme erfordern keine großen Lüftungsschlitze oder offenen Gitter für den Luftstrom direkt an der Komponente. Dies ermöglicht dichte Gehäuse, die in rauen Umgebungen (Staub, Feuchtigkeit) von Vorteil sind und eine größere ästhetische Flexibilität bieten.
Komponentenplatzierung: Komponenten können näher beieinander platziert werden, da sie für die Luftzirkulation keinen Abstand voneinander benötigen.
Benutzerdefinierte Formen: Kundenspezifische Flüssigkühlplatten können in nahezu jeder Form entworfen werden, um sich an unregelmäßige Komponentenanordnungen oder enge, nicht standardmäßige Räume anzupassen, und bieten so eine beispiellose Designflexibilität.
Fernwärmeabfuhr: Der Wärmetauscher (Kühler) kann entfernt von der wärmeerzeugenden Komponente platziert werden, was flexiblere Systemlayouts ermöglicht.
Urteil zu Platz und Dichte: Für Anwendungen, bei denen Platz knapp ist oder eine hohe Leistungsdichte erforderlich ist, bieten Flüssigkeitskühlplatten einen transformativen Vorteil und ermöglichen Designs, die mit Luftkühlung unmöglich wären.
Der langfristige Zustand Ihres Systems wird stark von seiner Kühllösung beeinflusst.
Flüssigkühlplatten bieten im Allgemeinen eine überlegene Zuverlässigkeit und verlängern die Lebensdauer der Komponenten, indem sie stabilere und niedrigere Betriebstemperaturen aufrechterhalten und so thermische Spannungen und Hotspots verhindern. Während die Luftkühlung einfacher zu warten ist, erfordern Flüssigkeitssysteme trotz eines wahrgenommenen Leckagerisikos oft weniger häufige Eingriffe und schützen hochwertige Komponenten effektiver, was zu kürzeren Ausfallzeiten und niedrigeren langfristigen Wartungskosten für kritische Anwendungen führt.
Dies ist ein entscheidender Bereich, in dem sich die höheren Anschaffungskosten der Flüssigkeitskühlung oft auszahlen.
Lebensdauer der Komponenten: Während Lüfter und Kühlkörper selbst robust sind, laufen die von ihnen gekühlten Komponenten oft bei höheren, weniger stabilen Temperaturen. Dies beschleunigt die Verschlechterung von Halbleitern, Kondensatoren und anderen empfindlichen Teilen.
Arrhenius-Gleichung: Mit jedem Anstieg der Betriebstemperatur um 10 °C kann die Lebensdauer der Komponenten halbiert werden. Die weniger präzise Temperaturregelung der Luftkühlung führt dazu, dass Komponenten oft näher an ihren thermischen Grenzen arbeiten.
Staubansammlung: Ventilatoren saugen Umgebungsluft an, die oft Staub und Schmutz enthält. Dieser Staub sammelt sich auf den Kühlrippen des Kühlkörpers, verringert mit der Zeit die Kühleffizienz und erfordert eine regelmäßige Reinigung.
Lüfterausfall: Lüfter sind mechanische Komponenten mit beweglichen Teilen und Lagern, was sie zu einer häufigen Fehlerquelle macht. Ein ausgefallener Lüfter kann schnell zu einer katastrophalen Überhitzung führen.
Wartung: Erfordert regelmäßige Staubreinigung und eventuellen Lüfteraustausch.
Verlängerte Komponentenlebensdauer: Durch die Aufrechterhaltung deutlich niedrigerer und stabilerer Betriebstemperaturen verlängern Flüssigkühlplatten die Lebensdauer teurer Hochleistungskomponenten erheblich. Sie verhindern eine thermische Drosselung und beseitigen schädliche Hotspots.
Reduzierte thermische Belastung: Gleichbleibende Temperaturen reduzieren die Ermüdung der Lötstellen und der Komponentenverpackung durch Temperaturwechsel, eine Hauptursache für Ausfälle.
Abgedichtete Systeme: Der primäre Kühlkreislauf ist oft abgedichtet und schützt die Komponenten vor Staub, Feuchtigkeit und korrosiven Elementen, was in rauen Industrie- oder Außenumgebungen ein großer Vorteil ist.
Leckagerisiko (wahrgenommen vs. tatsächlich): Dies wird oft als Hauptanliegen genannt. Moderne Flüssigkeitskühlsysteme, insbesondere solche von namhaften Herstellern wie KingKa Tech, verwenden jedoch hochwertige Komponenten, robuste Verbindungstechniken (z. B. Vakuumlöten, FSW) und strenge Tests, um das Leckagerisiko auf ein sehr niedriges Niveau zu minimieren. Die Vorteile überwiegen oft dieses kleine Risiko.
Wartung: Erfordert regelmäßige Überprüfungen des Kühlmittelstands, der Kühlmittelqualität (z. B. pH-Wert, Leitfähigkeit) und der Pumpenfunktion. Das Kühlmittel muss möglicherweise alle paar Jahre ausgetauscht werden. Obwohl es sich von der Luftkühlung unterscheidet, ist es oft seltener als die Reinigung staubiger Luftkühler.
Pumpenzuverlässigkeit: Pumpen sind mechanisch, Industriepumpen sind jedoch für einen langen Dauerbetrieb ausgelegt. Für kritische Systeme können redundante Pumpen eingesetzt werden.
Urteil zur Zuverlässigkeit und Lebensdauer: Für kritische, hochwertige Komponenten, bei denen Betriebszeit und Langlebigkeit von größter Bedeutung sind, bieten Flüssigkühlplatten eine überlegene Zuverlässigkeit und verlängern die Lebensdauer der Komponenten erheblich, wodurch letztendlich die langfristigen Wartungs- und Austauschkosten gesenkt werden.
Über Leistung und Kosten hinaus werden die Auswirkungen auf die Umgebung und das akustische Profil eines Systems immer wichtiger.
Flüssigkühlplatten bieten generell Vorteile für die Umwelt durch eine höhere Energieeffizienz, insbesondere in Rechenzentren, und können den Geräuschpegel im Vergleich zu Hochleistungsluftkühlung deutlich reduzieren. Während die Luftkühlung einfacher ist, macht die Flüssigkeitskühlung aufgrund ihrer Abhängigkeit von leistungsstarken, lauten Lüftern und ihres Beitrags zur anlagenweiten Wärmelast eine umweltbewusstere und akustisch günstigere Wahl für viele moderne Anwendungen mit hoher Dichte.
Da Nachhaltigkeit und Komfort am Arbeitsplatz immer wichtiger werden, spielt die Wahl der Kühlmethode eine Rolle.
Lärm: Hochgeschwindigkeitslüfter, insbesondere solche, die zur Kühlung leistungsstarker Komponenten erforderlich sind, können erheblichen Lärm erzeugen. Dies ist ein großes Problem in Büroumgebungen, medizinischen Einrichtungen und sogar in Rechenzentren, wo der Gesamtlärm ohrenbetäubend sein kann.
Energie-Fußabdruck: Wie bereits erwähnt, führt Luftkühlung häufig zu einem höheren Gesamtenergieverbrauch, sowohl durch die Ventilatoren selbst als auch durch die erhöhte Belastung der HVAC-Systeme der Anlage, was zu einem größeren CO2-Fußabdruck beiträgt.
Staub und Partikel: Luftkühlsysteme zirkulieren Umgebungsluft, wodurch Staub und Partikel in sensible Umgebungen gelangen können.
Geräuschreduzierung: Während Pumpen etwas Lärm erzeugen, kann ein gut konzipiertes Flüssigkeitskühlsystem oft deutlich leiser sein als ein entsprechendes luftgekühltes System, das auf mehreren Lüftern mit hoher Drehzahl basiert. Die Wärmeableitung (Kühler) kann auch entfernt platziert werden, wodurch die Geräuschentwicklung auf Komponentenebene weiter reduziert wird.
Energieeffizienz: Der geringere Energieverbrauch in Hochleistungsanwendungen und Rechenzentren führt direkt zu einem geringeren CO2-Fußabdruck.
Potenzial für die Wiederverwendung von Wärme: Die höhere Temperatur des von flüssigen Kühlplatten zurückkehrenden Kühlmittels (z. B. 40–50 °C) kann manchmal zum Heizen von Anlagen oder anderen industriellen Prozessen wiederverwendet werden, wodurch die Energieeffizienz weiter verbessert und Abfall reduziert wird.
Versiegelte Systeme: Flüssigkeitskühlplatten ermöglichen versiegelte Gehäuse und verhindern das Eindringen von Staub und Partikeln, was für Reinraumumgebungen oder medizinische Anwendungen von Vorteil ist.
Kühlmittelentsorgung: Die Entsorgung von Kühlmitteln (insbesondere speziellen dielektrischen Flüssigkeiten) ist zwar eine untergeordnete Überlegung, muss jedoch am Ende der Systemlebensdauer verantwortungsvoll gehandhabt werden.
Urteil zu Umwelt und Lärm: Für Anwendungen, bei denen die Lärmreduzierung von entscheidender Bedeutung ist (z. B. in der Medizin, im Büro) oder bei denen Energieeffizienz und ein reduzierter CO2-Fußabdruck Priorität haben (z. B. Rechenzentren, große Industrieanlagen), bieten Flüssigkühlplatten deutliche Vorteile.
Die endgültige Entscheidung zwischen Flüssigkeitskühlplatten und Luftkühlung hängt von den spezifischen Anforderungen Ihrer Anwendung ab.
Die Wahl zwischen Flüssigkeitskühlplatten und Luftkühlung hängt ganz von den spezifischen Anforderungen der Anwendung ab. Die Luftkühlung eignet sich für Projekte mit geringer bis mittlerer Leistungsdichte sowie für budgetsensible Projekte mit viel Platz. Flüssigkeitskühlplatten sind unverzichtbar für Anwendungen mit hoher Leistungsdichte, beengten Platzverhältnissen oder geschäftskritischen Anwendungen, die eine hervorragende thermische Leistung, längere Zuverlässigkeit und langfristige Betriebseffizienz erfordern, wie z. B. HPC, Elektrofahrzeuge und industrielle Leistungselektronik.
Es gibt keine einzelne „beste“ Kühllösung; Für gibt es nur die beste Lösung . Ihre spezielle Herausforderung
Geringe bis mittlere Wärmebelastung: Komponenten mit einer Verlustleistung von weniger als ~100–150 W (je nach Formfaktor und Umgebungsbedingungen).
Projekte mit begrenztem Budget: Wenn die Anfangskosten absolute Priorität haben.
Viel Platz: Wenn genügend Platz für große Kühlkörper und ausreichend Luftzirkulation vorhanden ist.
Weniger kritische Anwendungen: Wo gelegentliche thermische Drosselung oder eine leicht verkürzte Lebensdauer der Komponenten akzeptabel sind.
Einfachheit ist der Schlüssel: Wenn einfache Gestaltung, Implementierung und Wartung im Vordergrund stehen.
Beispiele: Desktop-PCs (Mittelklasse), Unterhaltungselektronik, einige Netzwerkgeräte, allgemeine Industriesteuerungen.
Hohe Wärmebelastung / hohe Leistungsdichte: Komponenten mit einer Verlustleistung von über 150 W (z. B. High-End-CPUs/GPUs, IGBT-Module, Laserdioden).
Designs mit begrenztem Platzangebot: Wenn Sie maximale Leistung auf minimalem Platzbedarf unterbringen müssen.
Geschäftskritische Anwendungen: Wo Zuverlässigkeit, Betriebszeit und eine längere Lebensdauer der Komponenten nicht verhandelbar sind.
Anspruchsvolle Umgebungen: Wo Staub, Feuchtigkeit oder korrosive Elemente vorhanden sind, profitieren Sie von versiegelten Systemen.
Geräuschempfindlichkeit: In Umgebungen, in denen ein geringer Geräuschpegel entscheidend ist.
Langfristige Kosteneffizienz: Wenn betriebliche Effizienz und reduzierter Energieverbrauch über die Lebensdauer des Produkts von entscheidender Bedeutung sind.
Beispiele: Hochleistungsrechnen (HPC), Rechenzentren, Elektrofahrzeuge (EVs) und Batterie-Wärmemanagement, Leistungselektronik in der industriellen Automatisierung, medizinische Bildgebungsgeräte, Hochleistungslasersysteme, Konverter für erneuerbare Energien.
Urteil zur Anwendungseignung: Die Entscheidung ist strategischer Natur und wägt die Anfangsinvestition gegen langfristige Leistung, Zuverlässigkeit und Betriebskosten ab. Für den neuesten Stand der Technik sind flüssige Kühlplatten zunehmend die einzig praktikable Option.
Bei der Debatte zwischen Flüssigkeitskühlplatten und Luftkühlung geht es nicht darum, dass sie allgemein überlegen sind, sondern vielmehr darum, die Kühllösung an die spezifischen Anforderungen der Anwendung anzupassen.
Zusammenfassend lässt sich sagen, dass die Luftkühlung bei moderaten Wärmelasten Einfachheit und geringere Anschaffungskosten bietet, während Flüssigkeitskühlplatten einen überzeugenden langfristigen Kostenvorteil für Anwendungen mit hoher Leistung und hoher Dichte bieten. Die überlegene thermische Leistung, die verbesserte Zuverlässigkeit, die längere Lebensdauer der Komponenten und die erheblichen Einsparungen bei der Betriebsenergie der Flüssigkeitskühlung überwiegen häufig die höheren Vorabinvestitionen. Für geschäftskritische Systeme, kompakte Designs und Umgebungen, die Spitzenleistung und Langlebigkeit erfordern, sind Flüssigkühlplatten die unverzichtbare und letztendlich kostengünstigere Lösung für das Wärmemanagement.
Wir haben gesehen, dass Luftkühlung für viele alltägliche Anwendungen eine solide und wirtschaftliche Wahl ist. Es ist einfach, günstig und innerhalb seiner Grenzen effektiv. Mit fortschreitender Technologie werden diese Grenzen jedoch immer häufiger und härter erreicht.
Flüssigkühlplatten erfordern zwar eine höhere Anfangsinvestition und eine komplexere Implementierung, eröffnen aber einen Bereich von Möglichkeiten, den die Luftkühlung einfach nicht erreichen kann. Sie ermöglichen:
Beispiellose Leistung: Die Komponenten bleiben kühl genug, um Höchstleistungen zu erbringen.
Außergewöhnliche Zuverlässigkeit: Verlängert die Lebensdauer teurer Hardware und reduziert Ausfallzeiten.
Revolutionäre Kompaktheit: Unterbringung leistungsstarker Systeme auf unglaublich kleinem Raum.
Erhebliche langfristige Einsparungen: Durch Energieeffizienz und weniger Ausfälle.
Die Wahl ist strategischer Natur und erfordert ein umfassendes Verständnis des thermischen Budgets, der Platzbeschränkungen, der Zuverlässigkeitsanforderungen und der langfristigen Betriebsziele Ihres Projekts. Für jede Anwendung, die die Grenzen von Leistung und Leistung überschreitet, deutet die umfassende Kosten-Nutzen-Analyse überwiegend auf Flüssigkühlplatten als intelligente, zukunftssichere Wärmemanagementlösung hin.
Fällt Ihnen bei Ihrem nächsten Projekt die Entscheidung zwischen Luft- und Flüssigkeitskühlung schwer? Überlassen Sie das Wärmemanagement nicht dem Zufall. KingKa Tech ist Ihr vertrauenswürdiger Komplettanbieter für thermische Lösungen, der sich auf hochwertige, maßgeschneiderte Flüssigkeitskühlplatten und Kühlkörper spezialisiert hat. Mit über 15 Jahren Erfahrung und einem leistungsstarken F&E-Team bieten wir kostenlose technische Designunterstützung, thermische Analyse und Luftstromsimulationen, um Sie bei der Durchführung einer gründlichen Kosten-Nutzen-Analyse zu unterstützen, die auf Ihre individuellen Bedürfnisse zugeschnitten ist. Kontaktieren Sie uns noch heute, um Ihre thermische Strategie zu optimieren und Spitzenleistung und Zuverlässigkeit für Ihre Hochleistungselektronik sicherzustellen!
