Beim Vergleich von FSW-Flüssigkeitskühlplatten (Friction Stir Welded) mit herkömmlichen gelöteten Kühlplatten liefert FSW im Allgemeinen eine überlegene thermische Leistung aufgrund seines Festkörperverbindungsprozesses, der Füllmaterial und Hohlräume eliminiert, was zu einer dichteren, gleichmäßigeren Verbindung mit höherer Wärmeleitfähigkeit führt. Dies führt zu einem geringeren Wärmewiderstand, einer verbesserten strukturellen Integrität und einer besseren Wärmeübertragungseffizienz, insbesondere für anspruchsvolle Hochleistungsanwendungen, bei denen eine gleichmäßige und zuverlässige Kühlung von größter Bedeutung ist.
In der Welt der Hochleistungselektronik und des Energiemanagements ist es nicht nur ein Luxus, die Dinge kühl zu halten; es ist eine Notwendigkeit. Da Komponenten auf kleinerem Raum mehr Wärme erzeugen, wird die Wirksamkeit Ihrer Kühllösung zu einem entscheidenden Faktor für die Systemzuverlässigkeit und -lebensdauer. Bei flüssigen Kühlplatten stechen zwei herausragende Herstellungstechniken hervor: Reibrührschweißen (FSW) und traditionelles Hartlöten . Beide zielen darauf ab, robuste, dichte Kanäle für Kühlmittel zu schaffen, erreichen dies jedoch durch grundsätzlich unterschiedliche Prozesse, die zu deutlichen Vor- und Nachteilen bei der thermischen Leistung führen. Lassen Sie uns in einen detaillierten Vergleich eintauchen, um herauszufinden, welche Methode wirklich eine bessere Wärmeübertragung liefert.
Bevor wir vergleichen, wollen wir uns ein klares Bild davon machen, wie herkömmliche gelötete Kühlplatten hergestellt werden und welche Eigenschaften sie haben.
Herkömmliche gelötete Kühlplatten werden durch die Verbindung mehrerer Metallkomponenten, typischerweise Aluminium oder Kupfer, unter Verwendung eines Zusatzmetalls mit einem niedrigeren Schmelzpunkt als die Grundmaterialien hergestellt. Bei diesem Prozess wird die Baugruppe über den Schmelzpunkt des Füllmetalls erhitzt, sodass dieses durch Kapillarwirkung in die Verbindungen fließen kann und so einen abgedichteten Innenkanal für das Kühlmittel entsteht. Während das Hartlöten bei komplexen Geometrien kostengünstig ist, kann es aufgrund des Füllmaterials und möglicher Hohlräume zu einem thermischen Widerstand führen.
Hartlöten ist ein bewährtes Metallverbindungsverfahren, das seit Jahrzehnten in verschiedenen Branchen eingesetzt wird. Bei der Anwendung auf Kühlplatten umfasst es typischerweise mehrere wichtige Schritte:
Komponentenvorbereitung: Zwei oder mehr Metallplatten (z. B. eine Grundplatte mit bearbeiteten Kanälen und eine Abdeckplatte) werden gründlich gereinigt.
Anwendung von Zusatzwerkstoffen: Zwischen den zu verbindenden Bauteilen wird ein Zusatzwerkstoff (Lötlegierung) platziert, oft in Form einer Folie, Paste oder eines Drahtes. Dieses Zusatzmetall hat einen niedrigeren Schmelzpunkt als die Grundmaterialien.
Montage und Befestigung: Die Komponenten werden zusammengebaut und mit Vorrichtungen zusammengehalten, um eine ordnungsgemäße Ausrichtung und Kontaktierung sicherzustellen.
Erhitzen: Die gesamte Baugruppe wird in einem Ofen mit kontrollierter Atmosphäre (oft ein Vakuumofen oder ein Ofen mit einem Inertgas wie Stickstoff) auf eine Temperatur erhitzt, die über dem Schmelzpunkt des Füllmetalls, aber unter dem Schmelzpunkt der Grundmaterialien liegt.
Kapillarwirkung: Das geschmolzene Zusatzmetall fließt aufgrund der Kapillarwirkung in die Lücken zwischen den Bauteilen, benetzt die Oberflächen und bildet beim Erstarren eine metallurgische Verbindung.
Abkühlen: Die Baugruppe wird langsam abgekühlt, sodass sich das Zusatzmetall verfestigt und eine starke, dichte Verbindung entsteht.
Material: Wird üblicherweise aus Aluminiumlegierungen (z. B. 3003, 6061) oder Kupfer hergestellt.
Interne Geometrie: Kann komplexe interne Rippenstrukturen (z. B. gefaltete Rippen, Turbulatoren) innerhalb der Kanäle erzeugen, die häufig vorgeformt und dann an Ort und Stelle verlötet werden.
Verbindungstyp: Eine metallurgische Verbindung, die durch das Zusatzmetall gebildet wird.
Vorteile:
Komplexe Geometrien: Hervorragend geeignet für die Erstellung komplizierter interner Kanaldesigns und die Integration mehrerer Komponenten.
Großserienproduktion: Kann bei großen Chargen kosteneffektiv sein, sobald die Werkzeuge eingerichtet sind.
Gute Festigkeit: Bietet im Allgemeinen eine gute mechanische Festigkeit.
Nachteile (relevant für die thermische Leistung):
Wärmewiderstand des Zusatzwerkstoffs: Der Zusatzwerkstoff selbst hat oft eine geringere Wärmeleitfähigkeit als das Grundmaterial, was zu einem Wärmewiderstand an der Verbindung führt.
Hohlräume und Einschlüsse: Der Lötprozess kann manchmal mikroskopisch kleine Hohlräume, Flussmitteleinschlüsse oder unbenetzte Bereiche innerhalb der Verbindung hinterlassen, die als thermische Barrieren wirken.
Wärmeeinflusszone (HAZ): Die gesamte Baugruppe wird erhitzt, was sich auf die Härte und die mechanischen Eigenschaften des Grundmaterials auswirken und möglicherweise dessen Festigkeit oder Wärmeleitfähigkeit in bestimmten Bereichen verringern kann.
Sauberkeit: Erfordert extrem saubere Oberflächen; Jede Kontamination kann zu einer schlechten Verbindungsqualität führen.
Reinigung nach dem Löten: Flussmittelrückstände (falls verwendet) müssen gründlich entfernt werden, was für interne Kanäle eine Herausforderung sein kann.
Während das Hartlöten eine robuste und vielseitige Methode ist, kann die Abhängigkeit von einem Füllmaterial und dem Hochtemperaturprozess zu subtilen thermischen Ineffizienzen führen, die bei Hochleistungsanwendungen kritisch werden.
Lassen Sie uns nun die neuere Festkörperverbindungstechnologie erkunden: FSW-Flüssigkeitskühlplatten (Friction Stir Welded)..

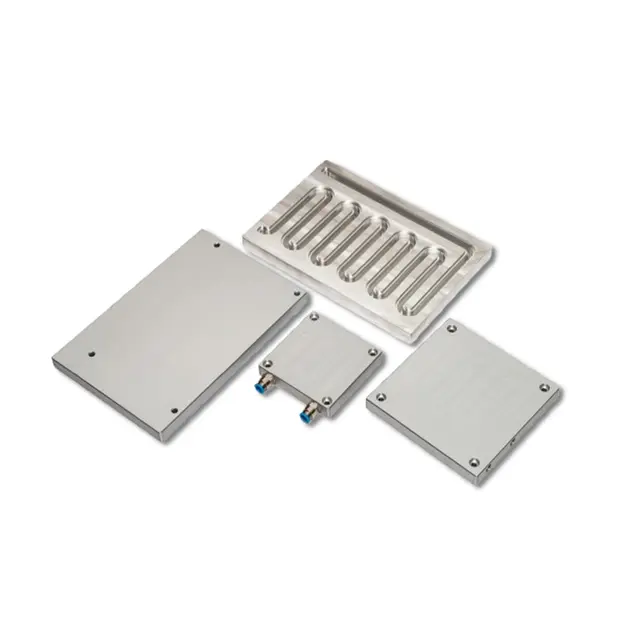

FSW-Flüssigkeitskühlplatten werden mithilfe von Friction Stir Welding hergestellt, einem Festkörperverbindungsprozess, bei dem ein nicht verbrauchbares rotierendes Werkzeug Reibungswärme erzeugt, um die Grundmaterialien zu erweichen und miteinander zu verrühren, ohne zu schmelzen. Dadurch entsteht eine hochwertige, homogene metallurgische Verbindung ohne Füllmaterial, Hohlräume oder Porosität. Das Ergebnis ist eine dichte, starke und hoch wärmeleitende Verbindung, wodurch sich FSW-Kühlplatten ideal für anspruchsvolle Anwendungen eignen, die eine hervorragende Wärmeübertragung und strukturelle Integrität erfordern.
Das Reibrührschweißen (FSW) ist eine relativ neue Verbindungstechnik, die 1991 patentiert wurde und in Branchen wie der Luft- und Raumfahrt, der Automobilindustrie und zunehmend auch im Wärmemanagement große Bedeutung erlangt hat. Es handelt sich um einen Festkörperprozess, das heißt, die Materialien werden verbunden, ohne dass sie ihren Schmelzpunkt erreichen.
Komponentenvorbereitung: Typischerweise werden zwei flache Platten (z. B. eine Grundplatte mit bearbeiteten Kanälen und eine flache Abdeckplatte) vorbereitet und zusammengeklemmt.
Rotierendes Werkzeug: Ein nicht verbrauchbares, rotierendes Werkzeug mit einem speziell entwickelten Stift und einer Schulter wird in die Verbindungslinie zwischen den beiden Platten eingetaucht.
Reibungswärme und Rühren: Während sich das Werkzeug dreht und entlang der Verbindung bewegt, erzeugt die Reibung lokalisierte Wärme, die das Material um den Stift herum weich macht. Der Stift „rührt“ dann das erweichte Material beider Platten zusammen.
Festkörperbindung: Das gerührte Material verfestigt sich hinter dem Werkzeug und bildet beim Abkühlen eine feste, metallurgische Bindung. Es wird kein Füllmaterial verwendet.
Kein Schmelzen: Entscheidend ist, dass das Material nie seinen Schmelzpunkt erreicht, wodurch Probleme im Zusammenhang mit der Erstarrung vermieden werden.
Material: Wird hauptsächlich für Aluminiumlegierungen (z. B. 6061, 7075) verwendet, kann aber auch für Kupfer und andere Materialien verwendet werden.
Interne Geometrie: In der Regel werden Kanäle in eine Platte eingearbeitet und anschließend eine flache Abdeckplatte darüber geschwenkt. Dies ermöglicht sehr präzise und komplexe Kanaldesigns.
Verbindungstyp: Eine feste, schmiedeähnliche metallurgische Verbindung.
Vorteile (relevant für die thermische Leistung):
Kein Füllmaterial: Beseitigt den thermischen Widerstand und die Möglichkeit von Hohlräumen, die mit Füllmetallen verbunden sind. Die Verbindung hat die gleiche Wärmeleitfähigkeit wie das Grundmaterial.
Dichte, homogene Verbindung: Durch die Rührwirkung entsteht in der Schweißzone eine sehr dichte, feinkörnige Mikrostruktur, frei von Porosität oder Einschlüssen. Dadurch ist ein hervorragender thermischer Kontakt gewährleistet.
Minimale Wärmeeinflusszone (HAZ): Da das Material nicht schmilzt und die Erwärmung lokal erfolgt, ist die HAZ im Vergleich zum Hartlöten viel kleiner und weniger schädlich für die Eigenschaften des Grundmaterials. Dadurch bleibt die ursprüngliche Festigkeit und Wärmeleitfähigkeit des umgebenden Materials erhalten.
Geringe Verformung: Der geringere Wärmeeintrag führt zu weniger Verformung und Eigenspannung.
Umweltfreundlich: Normalerweise sind keine Flussmittel oder Schutzgase erforderlich.
Nachteile:
Begrenzte Geometrie: Am besten geeignet für lineare oder leicht gekrümmte Verbindungen. Komplexe 3D-Geometrien können eine Herausforderung darstellen.
Werkzeugzugang: Erfordert Zugang zu beiden Seiten der Verbindung zum Spannen und für die Werkzeugbewegung.
Anfängliche Einrichtungskosten: Für FSW-Geräte kann eine höhere Anfangsinvestition anfallen.
FSW bietet einen grundlegend anderen Verbindungsansatz, bei dem die Materialintegrität im Vordergrund steht und die üblichen thermischen Barrieren beseitigt werden, die bei herkömmlichen Schmelzschweiß- oder Hartlötverfahren auftreten.
Dies ist der Kern des Vergleichs zwischen FSW Liquid Cold Plate und traditionell gelöteten Kühlplatten hinsichtlich der thermischen Leistung.
FSW-Flüssigkeitskühlplatten weisen im Vergleich zu herkömmlichen gelöteten Kühlplatten im Allgemeinen eine bessere Wärmeleitfähigkeit und Verbindungsintegrität auf. Der Festkörperprozess von FSW erzeugt eine homogene Verbindung ohne Füllmaterial oder Hohlräume und stellt sicher, dass die Wärmeleitfähigkeit des Grundmetalls über die gesamte Grenzfläche hinweg erhalten bleibt. Beim Hartlöten hingegen entstehen ein Füllmaterial mit geringerer Leitfähigkeit und potenziell mikroskopisch kleine Hohlräume, die als Wärmebarrieren wirken, den Gesamtwärmewiderstand erhöhen und eine effiziente Wärmeübertragung behindern.
Die Effizienz, mit der die Wärme von der Basis der Kühlplatte zur Kühlflüssigkeit übertragen wird, ist von größter Bedeutung. Die Verbindung zwischen Grundplatte und Deckplatte ist eine kritische Schnittstelle in diesem Wärmeübertragungspfad.
Geringere Wärmeleitfähigkeit des Zusatzwerkstoffs: Beim Hartlöten wird ein Zusatzwerkstoff verwendet, der typischerweise eine geringere Wärmeleitfähigkeit als das Ausgangsmaterial (Grundmaterial) aufweist. Wenn Sie beispielsweise Aluminium mit einer Aluminium-Silizium-Legierung löten, verringert der Siliziumgehalt im Füllstoff dessen Wärmeleitfähigkeit im Vergleich zu reinem Aluminium oder der Basisaluminiumlegierung. Dadurch entsteht an jeder Verbindungsstelle ein „Engpass“ für den Wärmefluss.
Hohlräume und Porosität: Trotz aller Bemühungen kann der Lötprozess manchmal mikroskopisch kleine Hohlräume, unbenetzte Bereiche oder Flussmitteleinschlüsse in der Verbindung hinterlassen. Diese Lufteinschlüsse oder Fremdmaterialien sind extrem schlechte Wärmeleiter und wirken als erhebliche Wärmebarrieren. Selbst kleine Hohlräume können den Wärmewiderstand entlang der Verbindung drastisch erhöhen.
Ungleichmäßigkeit: Das Füllmetall fließt möglicherweise nicht perfekt gleichmäßig, was zu Schwankungen in der Verbindungsdicke und -qualität führt, was sich in einer inkonsistenten Wärmeleistung auf der gesamten Kühlplatte niederschlägt.
Kein Füllmaterial: Dies ist der größte Vorteil. FSW verbindet die Grundmaterialien direkt, ohne Fremdzusatzmetall. Die Verbindung wird im Wesentlichen zu einer Fortsetzung des Ausgangsmaterials.
Beibehaltene Wärmeleitfähigkeit des Grundmaterials: Da kein Füllstoff vorhanden ist, ist die Wärmeleitfähigkeit entlang der FSW-Verbindung praktisch identisch mit der des Grundmaterials selbst. Dadurch entsteht ein nahtloser, hochleitfähiger Pfad für die Wärme.
Dichte, homogene Mikrostruktur: Die intensive Rühr- und Schmiedewirkung von FSW erzeugt eine sehr dichte, feinkörnige Mikrostruktur in der Schweißzone. Dadurch werden Porosität, Hohlräume und Einschlüsse beseitigt und ein ausgezeichneter Wärmekontakt und ein minimaler Wärmewiderstand gewährleistet.
Minimale Wärmeeinflusszone (HAZ): Die lokalisierte Erwärmung beim FSW bedeutet, dass das umgebende Grundmaterial seine ursprünglichen thermischen Eigenschaften beibehält, anders als beim Hartlöten, bei dem die gesamte Baugruppe erhitzt wird, was möglicherweise die Temperatur und Leitfähigkeit des Materials verändert.
Geringerer Wärmewiderstand: Das Fehlen von Füllmaterial und Hohlräumen in FSW-Verbindungen führt direkt zu einem geringeren Wärmewiderstand von der Komponentenschnittstelle bis zu den Kühlmittelkanälen. Dadurch kann Wärme leichter und schneller transportiert werden.
Verbesserter Wärmeübertragungskoeffizient: Eine gleichmäßigere und leitfähigere Verbindung sorgt dafür, dass die Wärme effizient auf die Flüssigkeit übertragen wird, wodurch der Wärmeübertragungskoeffizient maximiert wird.
Bessere Temperaturgleichmäßigkeit: Mit einem gleichmäßigeren Wärmepfad können FSW-Kühlplatten eine bessere Temperaturgleichmäßigkeit über die gesamte Komponente hinweg erreichen und so schädliche Hotspots verhindern.
Fazit: Für kritische Anwendungen, bei denen jedes Milliwatt Wärmeübertragungseffizienz zählt, bieten FSW-Flüssigkeitskühlplatten einen klaren Vorteil in Bezug auf Wärmeleitfähigkeit und Verbindungsintegrität, was zu einer überlegenen Gesamtwärmeleistung führt.
Die Wahl der Herstellungsmethode wirkt sich auch auf die Art der verwendbaren Materialien und die Komplexität des Innendesigns der Kühlplatte aus.
FSW-Flüssigkeitskühlplatten zeichnen sich durch Materialkompatibilität für bestimmte Aluminiumlegierungen aus und schaffen robuste, hochintegrierte Verbindungen ohne Füllmaterial, können jedoch bei komplexen 3D-Kanalgeometrien eingeschränkt werden. Herkömmliche gelötete Kühlplatten hingegen bieten eine größere Designflexibilität für komplizierte interne Rippenstrukturen und Baugruppen aus mehreren Materialien, sind jedoch durch den Bedarf an kompatiblen Zusatzmetallen und die thermischen Eigenschaften dieser Füllstoffe eingeschränkt.
Unterschiedliche Verfahren eignen sich für unterschiedliche Materialien und Designansätze.
Materialkompatibilität: Hartlöten ist äußerst vielseitig und kann ein breites Spektrum ähnlicher und unterschiedlicher Metalle verbinden (z. B. Kupfer mit Messing, Stahl mit Kupfer, verschiedene Aluminiumlegierungen). Der Schlüssel liegt darin, ein kompatibles Zusatzmetall zu finden, das beide Oberflächen benetzt.
Designflexibilität (intern): Dies ist eine starke Lösung zum Hartlöten. Es eignet sich hervorragend für die Erstellung komplexer Innengeometrien, wie zum Beispiel:
Gefaltete Rippen: Komplizierte Rippenstrukturen können vorgeformt und dann in die Kanäle eingelötet werden, wodurch die Oberfläche für die Wärmeübertragung maximiert wird.
Turbulatoren: Kleine Elemente, die Turbulenzen im Flüssigkeitsstrom hervorrufen sollen, können problemlos integriert werden.
Mehrschichtige Designs: Durch Hartlöten können mehrere Plattenschichten verbunden werden, um sehr komplexe interne 3D-Flusswege zu schaffen.
Einschränkungen: Obwohl es vielseitig einsetzbar ist, kann der Bedarf an einem kompatiblen Zusatzwerkstoff manchmal die Materialauswahl einschränken, insbesondere bei sehr leistungsstarken Legierungen, bei denen ein geeigneter Zusatzwerkstoff die Wärmeleitfähigkeit beeinträchtigen könnte. Die hohen Temperaturen schränken auch die Verwendung von wärmebehandelten Legierungen ein, die ihre Härte verlieren könnten.
Materialkompatibilität: FSW ist vor allem für seine hervorragende Leistung mit Aluminiumlegierungen (z. B. 6061, 7075, 5083) bekannt. Es kann auch für Kupfer, Magnesium und einige andere Materialien verwendet werden, ist jedoch weniger universell einsetzbar als das Hartlöten unterschiedlicher Metalle. Der Vorteil besteht darin, dass das gleiche Material miteinander verbunden wird und dessen Eigenschaften erhalten bleiben.
Designflexibilität (intern):
Bearbeitete Kanäle: Bei FSW-Kühlplatten werden in der Regel präzise Kanäle in eine Grundplatte eingearbeitet und anschließend eine flache Abdeckplatte darüber geschwenkt. Dies ermöglicht sehr genaue und wiederholbare Kanalgeometrien.
Einschränkungen: Obwohl FSW präzise ist, eignet es sich im Allgemeinen am besten für lineare oder leicht gekrümmte Verbindungen. Die Herstellung hochkomplizierter, vorgeformter interner Rippenstrukturen (z. B. gefalteter Rippen), die dann an Ort und Stelle festgeschweißt werden, ist eine größere Herausforderung als das Hartlöten. Durch fortschrittliche CNC-Bearbeitung können jedoch komplexe Kanalmuster direkt in der Grundplatte erzeugt werden.
Einschränkungen bei einem Durchgang: Das FSW-Werkzeug muss die Verbindung überqueren. Dies bedeutet, dass die Herstellung komplexer, mehrschichtiger Innenstrukturen mit vielen sich kreuzenden Verbindungen schwieriger sein kann als beim Hartlöten.
Urteil:
Das Hartlöten bietet eine größere Flexibilität für hochkomplizierte interne Rippenstrukturen und das Verbinden einer größeren Auswahl unterschiedlicher Metalle.
FSW zeichnet sich durch die Herstellung robuster, hochintegrierter Verbindungen für bestimmte Aluminium- und Kupferlegierungen aus und ermöglicht präzise bearbeitete Kanäle, ist jedoch möglicherweise weniger flexibel für extrem komplexe 3D-Innenrippengeometrien, die auf vorgeformten Einsätzen basieren. Allerdings überwiegt die hervorragende Gelenkintegrität häufig die Notwendigkeit solch komplexer interner Merkmale.
Die Integrität der Verbindungen der Kühlplatte ist von größter Bedeutung, um Lecks zu verhindern und eine langfristige Zuverlässigkeit sicherzustellen.
FSW-Flüssigkeitskühlplatten bieten aufgrund ihrer festen, schmiedeähnlichen metallurgischen Bindung, die frei von Porosität ist und eine feinkörnige Mikrostruktur aufweist, im Allgemeinen eine überlegene strukturelle Festigkeit und Leckagezuverlässigkeit. Dies führt zu einer stärkeren, duktileren Verbindung, die weniger anfällig für Ermüdung und Rissbildung ist. Herkömmliche gelötete Kühlplatten sind zwar robust, können jedoch anfällig für Leckagen durch Hohlräume, Einschlüsse oder eine Verschlechterung des Füllmaterials sein, was möglicherweise die langfristige Integrität beeinträchtigt, insbesondere bei Temperaturwechseln oder Druckschwankungen.
Eine leckende Kühlplatte ist unabhängig von ihrer thermischen Leistung eine ausgefallene Kühlplatte.
Verbindungsfestigkeit: Hartgelötete Verbindungen sind im Allgemeinen stark und übertreffen oft die Festigkeit des Zusatzmetalls selbst. Allerdings hängt die Festigkeit von der Qualität des Lots, dem Füllmaterial und der Fehlerfreiheit ab.
Ermüdungsbeständigkeit: Da es sich bei dem Füllmetall um ein anderes Material handelt, kann es andere mechanische Eigenschaften (z. B. Duktilität, Härte) als das Grundmaterial haben. Dadurch kann es zu Spannungskonzentrationen an der Verbindung kommen, die diese möglicherweise anfälliger für Ermüdungsrisse bei Temperaturwechsel oder Vibration machen.
Leckstellen:
Hohlräume und Porosität: Wie bereits erwähnt, können mikroskopisch kleine Hohlräume oder unbenetzte Bereiche als Wege für Kühlmittellecks dienen, insbesondere unter Druck.
Zersetzung des Füllmaterials: Im Laufe der Zeit, insbesondere bei aggressiven Kühlmitteln oder hohen Temperaturen, kann sich das Füllmaterial selbst zersetzen oder korrodieren, was zu Undichtigkeiten führt.
Flussmittelrückstände: Wenn Flussmittel verwendet und nicht vollständig entfernt wird, kann es zu Korrosion und schließlich zu Undichtigkeiten kommen.
Wärmeeinflusszone (HAZ): Die größere HAZ beim Löten kann manchmal die mechanischen Eigenschaften des Grundmaterials in der Nähe der Verbindung verringern und es dadurch schwächer machen.
Überlegene Verbindungsfestigkeit: FSW schafft eine feste, schmiedeähnliche Verbindung, die oft stärker ist als das Grundmaterial selbst. Durch die Rührwirkung wird die Kornstruktur in der Schweißzone verfeinert, was zu verbesserten mechanischen Eigenschaften führt.
Ausgezeichnete Ermüdungsbeständigkeit: Die homogene Beschaffenheit der FSW-Verbindung führt in Kombination mit der feinkörnigen Mikrostruktur und der minimalen HAZ zu einer hervorragenden Ermüdungsbeständigkeit. Dies ist von entscheidender Bedeutung für Anwendungen, die häufigen Temperaturwechseln oder Vibrationen ausgesetzt sind.
Leckage-Zuverlässigkeit:
Keine Hohlräume oder Porosität: Durch die Schmiedewirkung von FSW werden Hohlräume und Porosität in der Verbindung praktisch beseitigt, wodurch eine extrem dichte und auslaufsichere Dichtung entsteht.
Keine Verschlechterung des Füllmaterials: Da kein Füllmaterial vorhanden ist, besteht keine Gefahr einer Verschlechterung des Füllmaterials oder einer Inkompatibilität mit Kühlmitteln.
Gleichbleibende Qualität: Der FSW-Prozess ist hochgradig wiederholbar und kontrollierbar, was zu einer sehr gleichbleibenden Verbindungsqualität und Zuverlässigkeit führt.
Duktilität: FSW-Verbindungen behalten oft eine gute Duktilität bei, wodurch sie weniger anfällig für Sprödbrüche sind.
Beide Arten von Kühlplatten werden strengen Tests unterzogen, darunter:
Leckprüfung: Helium-Lecksuche oder Druckabfalltests sind Standard.
Druckprüfung: Zur Gewährleistung der strukturellen Integrität unter Betriebsdrücken.
Thermal Cycling: Zur Simulation realer Betriebsbedingungen und zum Testen der Ermüdungsbeständigkeit.
Fazit: Für Anwendungen, bei denen langfristige Zuverlässigkeit, Leckagebeständigkeit und strukturelle Integrität unter anspruchsvollen Bedingungen (z. B. hoher Druck, Vibration, Temperaturwechsel) von größter Bedeutung sind, bieten FSW-Flüssigkeitskühlplatten aufgrund ihrer überlegenen Verbindungsqualität und mechanischen Eigenschaften einen erheblichen Vorteil.
Die Wahl zwischen FSW und Hartlöten hat auch erhebliche Auswirkungen auf die Fertigungskomplexität, Skalierbarkeit und Gesamtkosten.
Herkömmliche gelötete Kühlplatten weisen häufig geringere Werkzeugkosten auf und sind für die Massenproduktion komplexer Innengeometrien kostengünstig, obwohl eine präzise Temperaturkontrolle und eine Reinigung nach dem Löten erforderlich sind. FSW-Flüssigkeitskühlplatten erfordern zwar eine höhere Anfangsinvestition in die Ausrüstung, bieten jedoch aufgrund der schnelleren Verarbeitung und des Verzichts auf Füllmaterialien niedrigere Stückkosten für bestimmte Designs in großen Stückzahlen, können jedoch höhere Werkzeugkosten für spezielle Vorrichtungen verursachen und haben Einschränkungen bei komplexen 3D-Formen.
Es geht nicht nur um das Endprodukt, sondern auch darum, wie es hergestellt wird.
Prozesskomplexität: Das Hartlöten erfordert eine präzise Temperaturkontrolle in einem Ofen, oft mit kontrollierter Atmosphäre (Vakuum oder Inertgas). Dies erfordert spezielle Ausrüstung und Fachwissen.
Werkzeugkosten: Bei Standardkonstruktionen können die Werkzeuge zum Hartlöten (z. B. Vorrichtungen) relativ niedrig sein. Bei komplexen internen Rippenstrukturen können Werkzeuge für die Rippenherstellung zu höheren Kosten führen.
Materialkosten: Beinhaltet die Kosten für Grundmaterialien und Zusatzmetall.
Arbeitsaufwand: Erfordert qualifizierte Bediener für den Zusammenbau, die Platzierung des Füllmaterials und die Reinigung nach dem Löten.
Skalierbarkeit: Kann für die Massenproduktion hoch skalierbar sein, sobald der Prozess optimiert ist.
Nachbearbeitung: Oft ist eine Reinigung nach dem Löten erforderlich, um Flussmittelrückstände (sofern verwendet) zu entfernen, was für interne Kanäle eine Herausforderung darstellen und die Kosten erhöhen kann.
Ausbeute: Die Ausbeute kann durch Sauberkeit, Gleichmäßigkeit des Ofens und ordnungsgemäßen Füllstofffluss beeinflusst werden.
Prozesskomplexität: FSW erfordert spezielle Maschinen (FSW-Maschine) und eine präzise Steuerung der Werkzeugdrehgeschwindigkeit, Verfahrgeschwindigkeit und Eintauchtiefe.
Werkzeugkosten: Während die FSW-Maschine selbst eine Investition darstellt, können die Werkzeuge (Vorrichtungen zum Halten der Teile) individuell gestaltet werden und bei komplexen Aufbauten möglicherweise höhere Anschaffungskosten verursachen.
Materialkosten: In erster Linie die Kosten des Grundmaterials, da kein Zusatzmetall verwendet wird.
Arbeitsaufwand: Erfordert qualifizierte Bediener für die Einrichtung und den Betrieb der Maschine. Der Prozess selbst ist nach der Programmierung hochgradig automatisiert.
Skalierbarkeit: Hoch skalierbar für die Massenproduktion, insbesondere für Designs, die sich gut für FSW eignen (lineare oder sanft gekrümmte Verbindungen). Der Prozess ist im Allgemeinen schneller als die Lötzykluszeiten.
Nachbearbeitung: Normalerweise ist nur eine minimale Nachbearbeitung erforderlich, da keine Flussmittelrückstände oder erhebliche Verzerrungen vorhanden sind.
Ausbeute: Hohe Ausbeute aufgrund der robusten und wiederholbaren Natur des Festkörperprozesses.
Fazit: Bei der Großserienproduktion von Designs, die sich gut für FSW eignen, können die Eliminierung von Füllmaterial, schnellere Prozesszeiten und eine höhere Ausbeute dazu führen, dass FSW-Flüssigkeitskühlplatten auf lange Sicht pro Einheit kostengünstiger werden, trotz höherer Erstinvestitionen in die Ausrüstung. Bei sehr komplizierten Innengeometrien oder spezifischen Multimaterialbaugruppen bleibt das Hartlöten konkurrenzfähig.
Die endgültige Wahl zwischen FSW-Flüssigkeitskühlplatten und herkömmlichen gelöteten Kühlplatten hängt von den spezifischen Anforderungen Ihrer Anwendung ab.
FSW-Flüssigkeitskühlplatten eignen sich ideal für geschäftskritische Anwendungen mit hoher Leistungsdichte, die eine hervorragende thermische Leistung, strukturelle Integrität und langfristige Zuverlässigkeit erfordern, wie z. B. die Batteriekühlung von Elektrofahrzeugen, Hochleistungsrechnen und industrielle Leistungselektronik. Herkömmliche gelötete Kühlplatten bleiben eine praktikable, kostengünstige Option für Anwendungen mit mäßiger Wärmebelastung, komplexen internen Rippengeometrien oder bei denen die Vielseitigkeit des Materials Vorrang vor dem absolut niedrigsten Wärmewiderstand hat.
Lassen Sie uns überlegen, wo jede Technologie wirklich glänzt.
Mäßige Wärmebelastung: Anwendungen, bei denen der absolut niedrigste Wärmewiderstand nicht der Hauptgrund ist, aber dennoch eine gute Leistung erforderlich ist.
Komplexe Innenrippengeometrien: Wenn komplizierte gefaltete Rippen, Turbulatoren oder mehrschichtige Innenstrukturen für die Maximierung von Oberfläche und Turbulenz entscheidend sind und diese durch Löten einfacher zu erreichen sind.
Baugruppen aus mehreren Materialien: Das Verbinden unterschiedlicher Metalle ist erforderlich.
Kostensensible Großserienproduktion: Für Konstruktionen, bei denen das Löten aufgrund von Werkzeug- oder Prozesseffizienz niedrigere Gesamtstückkosten bietet.
Beispiele: Einige Automobilelektronik, industrielle Netzteile, bestimmte medizinische Geräte, Allzweck-Wärmetauscher.
Anwendungen mit hoher Leistungsdichte: Wo Komponenten auf kleinem Raum enorme Wärme erzeugen (z. B. High-End-CPUs/GPUs, IGBT-Module, Wechselrichter).
Missionskritische Systeme: Wo Zuverlässigkeit, Langzeitstabilität und die Verhinderung eines thermischen Durchgehens von größter Bedeutung sind.
Anspruchsvolle Umgebungen: Anwendungen, die eine überragende strukturelle Festigkeit, Ermüdungsbeständigkeit und Auslaufsicherheit bei Vibration, Druck oder Temperaturwechsel erfordern.
Geringster thermischer Widerstand erforderlich: Wenn jedes Grad der Temperaturreduzierung für die Leistung und Lebensdauer der Komponenten entscheidend ist.
Anwendungen mit aggressiven Kühlmitteln: Wo das Fehlen von Füllmaterial das Risiko von Korrosion oder Inkompatibilität verringert.
Beispiele: Batteriekühlung von Elektrofahrzeugen (EV), Server für Hochleistungsrechnen (HPC), Kühlung von Rechenzentren, fortschrittliche Leistungselektronik, Komponenten für die Luft- und Raumfahrt, Hochleistungslasersysteme.
Fazit: Für die anspruchsvollsten thermischen Herausforderungen, bei denen die Maximierung der Wärmeübertragungseffizienz, die Gewährleistung der strukturellen Integrität und die Gewährleistung einer langfristigen Zuverlässigkeit nicht verhandelbar sind, werden Sie repräsentieren den neuesten Stand der Hochleistungsflüssigkeitskühlung. FSW-Flüssigkeitskühlplatten zunehmend zur bevorzugten Technologie.
Die Wahl zwischen FSW-Flüssigkeitskühlplatten und herkömmlichen gelöteten Kühlplatten ist eine wichtige technische Entscheidung, die sich direkt auf die thermische Leistung, Zuverlässigkeit und Kosten auswirkt.
Zusammenfassend lässt sich sagen, dass herkömmliche gelötete Kühlplatten Designflexibilität für komplexe Innengeometrien bieten und für bestimmte Großserienanwendungen kostengünstig sind, während FSW-Flüssigkeitskühlplatten im Allgemeinen eine überlegene thermische Leistung und Zuverlässigkeit bieten. Der Festkörperverbindungsprozess von FSW eliminiert Füllmaterial und Hohlräume, was zu einer dichteren, wärmeleitenderen und strukturell robusteren Verbindung führt. Für geschäftskritische Anwendungen mit hoher Leistungsdichte, die den absolut niedrigsten Wärmewiderstand, eine verbesserte strukturelle Integrität und einen langfristig auslaufsicheren Betrieb erfordern, sind FSW-Flüssigkeitskühlplatten die optimale Wahl und bieten eine effizientere und zuverlässigere Lösung für das Wärmemanagement.
Wir haben uns eingehend mit den Nuancen sowohl der FSW-Flüssigkeitskühlplatten als auch der herkömmlichen gelöteten Kühlplatten befasst . Es ist klar, dass es sich bei beiden nicht um eine Einheitslösung handelt, ihre Stärken liegen jedoch in unterschiedlichen Bereichen.
Herkömmliche gelötete Kühlplatten bleiben eine wertvolle Technologie, insbesondere für:
Anwendungen mit mäßiger Wärmebelastung.
Konstruktionen, die äußerst komplizierte interne Rippenstrukturen erfordern, die einfacher zu löten sind.
Situationen, in denen das Verbinden unterschiedlicher Metalle erforderlich ist.
Kostensensible Großserienprojekte, bei denen bereits Lötwerkzeuge vorhanden sind.
Für die anspruchsvollsten thermischen Herausforderungen von heute und morgen bieten FSW Liquid Cold Plates jedoch deutliche Vorteile:
Überlegene Wärmeleistung: Geringerer Wärmewiderstand aufgrund des Fehlens von Füllmaterial und Hohlräumen.
Erhöhte Zuverlässigkeit: Stärkere, duktilere und ermüdungsbeständigere Verbindungen.
Auslaufsichere Integrität: Eine dichte, homogene Verbindung ohne Porosität.
Erhaltene Materialeigenschaften: Minimale Wärmeeinflusszone.
Langfristige Haltbarkeit: Besonders unter Temperaturwechsel und Vibration.
Da die Leistungsdichten in kritischen Anwendungen wie Elektrofahrzeugen, Hochleistungsrechnern und fortschrittlicher Leistungselektronik weiter steigen, werden die Vorteile von FSW immer überzeugender. Die Fähigkeit, eine wirklich nahtlose, hochleitfähige und robuste Verbindung zu schaffen, ohne die Eigenschaften des Grundmaterials zu beeinträchtigen, macht FSW zur ersten Wahl für Ingenieure, die die absolut beste thermische Leistung und Zuverlässigkeit von Flüssigkühlplatten suchen.
