Kühlkörper sind wesentliche Komponenten in elektronischen Geräten. Sie dienen dazu, die von verschiedenen Komponenten erzeugte Wärme abzuleiten und sicherzustellen, dass sie effizient und zuverlässig funktionieren. Da elektronische Geräte immer kleiner und leistungsfähiger werden, wird die Notwendigkeit eines effektiven Wärmemanagements immer wichtiger. Übermäßige Hitze kann zu Leistungseinbußen, verkürzter Lebensdauer und sogar zu einem katastrophalen Ausfall elektronischer Komponenten führen. Verständnis verschiedener Kühlkörperdesigns, einschließlich Pin-Kühlkörperist für Ingenieure und Designer von entscheidender Bedeutung, die die thermische Leistung ihrer Produkte optimieren möchten.
A Pin-Kühlkörper ist ein spezieller Kühlkörpertyp, der durch eine Reihe von Stiften gekennzeichnet ist, die vertikal von einer festen Basis ausgehen. Diese Struktur maximiert die zur Wärmeableitung verfügbare Oberfläche und ermöglicht so eine effiziente Kühlung. Die Stifte sind in verschiedenen Formen erhältlich, z. B. zylindrisch, quadratisch oder konisch, und bieten jeweils deutliche Vorteile hinsichtlich Luftstrom und Wärmeleistung. Stiftkühlkörper sind besonders effektiv bei Anwendungen, bei denen der Platz begrenzt ist, aber der Kühlbedarf hoch ist.

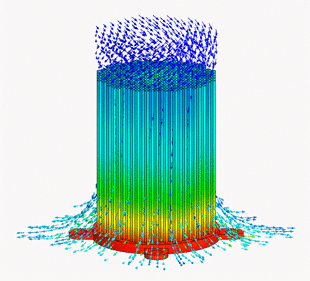

Pin-Kühlkörper funktionieren nach dem Prinzip KonvektionDabei wird Wärme von der heißen Oberfläche des elektronischen Bauteils an die kühlere Umgebungsluft übertragen. Da die Komponente Wärme erzeugt, leitet sie diese Wärme an die Basis des Kühlkörpers. Die Stifte erstrecken sich von der Basis, wodurch die Kontaktfläche mit der Umgebungsluft vergrößert und die Wärmeübertragungsrate verbessert wird. Dieses Design macht Mut natürliche Konvektion, insbesondere in Umgebungen mit eingeschränkter Luftzirkulation.
Stiftkühlkörper bieten im Vergleich zu herkömmlichen flachen Kühlkörpern eine deutlich größere Oberfläche, was eine effektivere Wärmeableitung ermöglicht und sie ideal für Hochleistungsanwendungen macht.
Die vertikale Stiftanordnung fördert eine bessere Luftzirkulation um den Kühlkörper, verringert den Luftströmungswiderstand und fördert eine effiziente Kühlung. In Fällen, in denen eine erzwungene Luftkühlung nicht möglich ist, leisten Stiftkühlkörper aufgrund ihres natürlichen Konvektionsdesigns dennoch eine hervorragende Leistung.
Pin-Kühlkörper können in verschiedenen Formen, Größen und Konfigurationen angepasst werden, um spezifische Anwendungsanforderungen zu erfüllen. Diese Vielseitigkeit ermöglicht es Ingenieuren, Kühlkörper für einzigartige thermische Herausforderungen anzupassen.

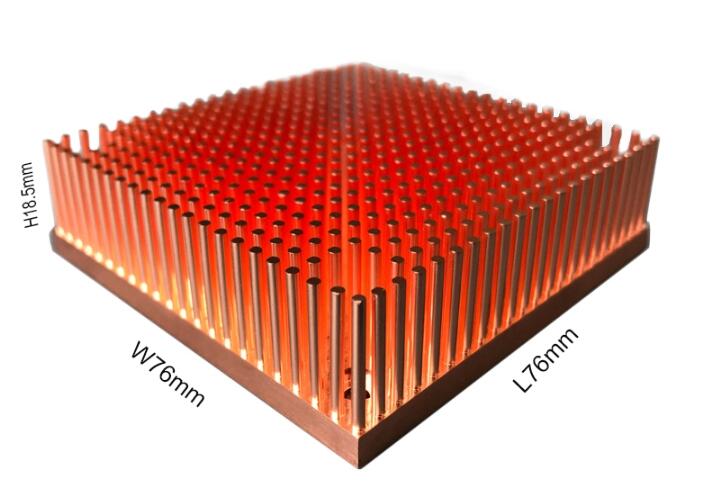

Diese Stifte bieten eine abgerundete Oberfläche, die den Luftstrom und die Wärmeleistung verbessern kann. Ihre Form ermöglicht eine einfache Herstellung und eine effektive Wärmeübertragung.
Quadratische Stifte bieten im Vergleich zu zylindrischen Stiften eine größere Oberfläche und verbessern so die thermische Leistung. Sie werden häufig in Anwendungen eingesetzt, die mehr Platz ermöglichen und eine hohe Wärmeableitung erfordern.
Konische Stifte sind so konzipiert, dass sie den Luftstromwiderstand verringern und gleichzeitig eine große Oberfläche beibehalten, wodurch die Kühleffizienz verbessert wird, insbesondere bei kompakten Anwendungen mit begrenztem Luftstrom.
Zu den wichtigsten Kennzahlen für die Bewertung von Pin-Kühlkörpern gehören der Wärmewiderstand, die Luftstromanforderungen und die Wärmeableitungsfähigkeiten. Mithilfe dieser Spezifikationen können Ingenieure die Eignung eines Stiftkühlkörpers für bestimmte Anwendungen beurteilen.
Dies misst die Fähigkeit des Kühlkörpers, Wärme von der Komponente wegzuleiten. Niedrigere Wärmewiderstandswerte weisen auf eine bessere Leistung hin, was bedeutet, dass der Kühlkörper die Wärme effektiv ableiten kann.
Das Verständnis der Luftströmungseigenschaften in der Umgebung ist entscheidend für die Optimierung der Leistung von Pin-Kühlkörpern.
Damit ist die maximale Wärmemenge gemeint, die der Kühlkörper abführen kann, ohne die thermischen Grenzen der Komponente zu überschreiten. Höhere Verlustleistungen sind für Hochleistungsanwendungen unerlässlich.
Aluminium ist aufgrund seines geringen Gewichts und seiner guten Wärmeleitfähigkeit (~205 W/(m·K)) eine beliebte Wahl für Stiftkühlkörper. Es ist korrosionsbeständig und einfach herzustellen, wodurch es für eine Vielzahl von Anwendungen geeignet ist.
Kupfer bietet eine hervorragende Wärmeleitfähigkeit (~400 W/(m·K)) und ist somit ideal für Hochleistungsanwendungen. Allerdings können das höhere Gewicht und die höheren Kosten den Einsatz in bestimmten Designs einschränken.
Verbundwerkstoffe kombinieren verschiedene Materialien, um Gewicht, Wärmeleistung und Kosten in Einklang zu bringen. Diese Materialien werden häufig in Spezialanwendungen eingesetzt, bei denen herkömmliche Materialien nicht ausreichen.
Pin-Kühlkörper werden häufig in der Unterhaltungselektronik wie Laptops, Smartphones und Spielekonsolen eingesetzt und gewährleisten eine effiziente Kühlung für gleichbleibende Leistung und Zuverlässigkeit.
Bei LED-Anwendungen ist das Wärmemanagement entscheidend für die Verlängerung der Lebensdauer und die Aufrechterhaltung der Helligkeit. Pin-Kühlkörper leiten die Wärme der LED-Module effektiv ab und sorgen so für optimale Leistung.
Stiftkühlkörper werden in der Automobilelektronik wie Leistungsverstärkern und Steuergeräten eingesetzt, um eine Überhitzung zu verhindern und einen zuverlässigen Betrieb zu gewährleisten.
Pin-Kühlkörper spielen eine Schlüsselrolle bei der Kühlung von Telekommunikationsgeräten wie Routern und Basisstationen und gewährleisten einen unterbrechungsfreien Betrieb und eine lange Lebensdauer der Geräte.

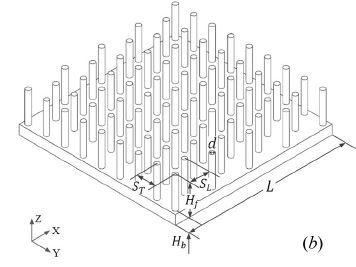

Eine höhere Stiftdichte führt in der Regel zu einer besseren Wärmeableitung, muss jedoch mit Überlegungen zur Luftströmung in Einklang gebracht werden, um Einschränkungen der Luftströmung zu vermeiden.
Die Abmessungen der Stifte, einschließlich ihrer Höhe und ihres Durchmessers, beeinflussen die thermische Leistung. Höhere Stifte können die Luftzirkulation verbessern, können jedoch die Gesamtgröße des Kühlkörpers vergrößern.
Eine dickere Basis verbessert die Wärmeleitung von der Komponente zu den Stiften und steigert so die Gesamtleistung.
Die Auswahl des richtigen Materials, ob Aluminium, Kupfer oder Verbundwerkstoffe, ist entscheidend für die Optimierung der thermischen Leistung basierend auf der spezifischen Anwendung.
Während gerade Kühlrippen-Kühlkörper effektiv sind, übertreffen Pin-Kühlkörper sie in Umgebungen mit geringer Luftströmung aufgrund ihrer größeren Oberfläche und verbesserten Luftströmung häufig.
Stiftkühlkörper bieten im Vergleich zu gefalteten Lamellenkonstruktionen, die in Szenarien mit begrenztem Luftstrom möglicherweise nicht so effizient sind, eine bessere Kühlung auf kompaktem Raum.
Die CNC-Bearbeitung ermöglicht eine präzise Formgebung von Pin-Kühlkörpern und ermöglicht so die Erstellung komplexer Geometrien, die die thermische Leistung verbessern.
Extrusion ist eine kostengünstige Methode zur Herstellung langer Abschnitte von Kühlkörpern mit einheitlichen Stiftformen und eignet sich daher ideal für die Massenproduktion.
Druckguss eignet sich zur Herstellung komplexer Formen mit hoher Wärmeleitfähigkeit und bietet eine schnelle Produktion und hohe Präzision.
Bewerten Sie den Wärmeableitungsbedarf Ihrer Komponente oder Ihres Systems. Für die Auswahl des geeigneten Kühlkörpers ist es wichtig, die maximale thermische Belastung zu kennen.
Bewerten Sie den verfügbaren Platz in Ihrem Design. Pin-Kühlkörper können an kompakte Räume angepasst werden, müssen jedoch den Anforderungen an die Wärmeleistung genügen.
Berücksichtigen Sie die Luftströmungseigenschaften in Ihrer Umgebung. Durch die Optimierung des Designs des Pin-Kühlkörpers auf der Grundlage des Luftstroms kann die Kühleffizienz maximiert werden.
· Größe und Abmessungen: Passen Sie die Breite, Länge und Höhe des Kühlkörpers an Ihre Vorgaben an.
· Pin-Konfiguration: Passen Sie die Stiftdichte, -höhe und -durchmesser für maximale Kühleffizienz an.
· Materialauswahl: Wählen Sie das Material entsprechend Ihren Wärme- und Gewichtsanforderungen.
· Oberflächenbehandlungen: Wählen Sie aus verschiedenen Oberflächen wie Eloxieren oder Plattieren, um die Leistung oder Ästhetik zu verbessern.
· Montagemöglichkeiten: Passen Sie die Befestigungsmethoden an Ihren Montageprozess an.
Pin-Kühlkörper bieten erhebliche Vorteile beim Wärmemanagement und bieten effiziente Kühllösungen für eine Vielzahl von Anwendungen. Ihr einzigartiges Design, das die Oberfläche maximiert und den Luftstrom verbessert, macht sie ideal für Situationen, in denen der Platz begrenzt ist. Da sich elektronische Geräte ständig weiterentwickeln, wird ein effektives Wärmemanagement immer wichtiger. Daher sind Pin-Kühlkörper wichtige Komponenten für die Gewährleistung von Zuverlässigkeit und Leistung unter anspruchsvollen Bedingungen.
