Überhitzt Ihr elektronisches Gerät bei Überhitzung oder fällt Ihre Bemühungen der Baudämme kurz? Die Antwort liegt oft darin, den thermischen Widerstand zu verstehen . Der thermische Widerstand ist ein Maß für die Opposition eines Materials oder eines Systems gegen den Wärmefluss, was darauf hinweist, wie effektiv er thermische Energieübertragung isoliert oder behindert. Dieser Artikel wird sich mit seiner Definition, Berechnung, Bedeutung in verschiedenen Anwendungen, Faktoren auswirken, die sie beeinflussen, und Strategien zur Minimierung des optimalen thermischen Managements.
Warum ist der thermische Widerstand bei der Elektronikkühlung von entscheidender Bedeutung?
Wie unterscheidet sich der thermische Widerstand von der thermischen Leitfähigkeit?
Der thermische Widerstand ist ein quantitatives Maß dafür, wie sehr ein Material oder eine Komponente dem Wärmefluss widersteht. Es ist das gegenseitige Wärmeleitfähigkeit, das die Fähigkeit eines Materials zur Übertragung von Wärme bedeutet.
Der Wärmewiderstand wird in Einheiten von Kelvinen pro Watt (k/w) oder Grad Celsius pro Watt (° C/W) ausgedrückt und quantifiziert die Temperaturdifferenz, die erforderlich ist, um eine bestimmte Wärmeenergie -Menge über ein Material oder ein System zu übertragen. Ein höherer thermischer Widerstandswert zeigt einen schlechteren Wärmeleiter oder einen besseren Isolator an, was bedeutet, dass mehr Temperaturdifferenz erforderlich ist, um die gleiche Wärmemenge durch ihn zu drücken. Umgekehrt lassen Materialien mit geringem thermischen Widerstand leicht die Wärme durchlaufen. Dieses Konzept ist entscheidend für das Entwerfen von Systemen, die entweder darauf abzielen, Wärme (Isolierung) beizubehalten oder sie effizient aufzulösen (Kühlung).
Der thermische Widerstand kann angewendet werden auf:
Materialien: Intrinsische Eigenschaft eines spezifischen Materials (z. B. Glasfaserisolierung hat einen hohen thermischen Widerstand). Dies hängt häufig mit 'spezifischem thermischem Widerstand' oder mit einem R-Wert zusammen.
Komponenten/Baugruppen: Der Widerstand einer bestimmten Menge oder Form des Materials oder sogar Grenzflächen zwischen Materialien (z. Dies wird allgemein als 'absoluter thermischer Widerstand' bezeichnet. '
Systeme: Der kumulative Widerstand eines gesamten Wärmewegs von einer Wärmequelle bis zur Umgebungsumgebung.
Das Verständnis dieses grundlegenden Konzepts ist in verschiedenen Bereichen von entscheidender Bedeutung, von der architektonischen Isolierung bis zur fortschrittlichen Kühlung der Elektronik.

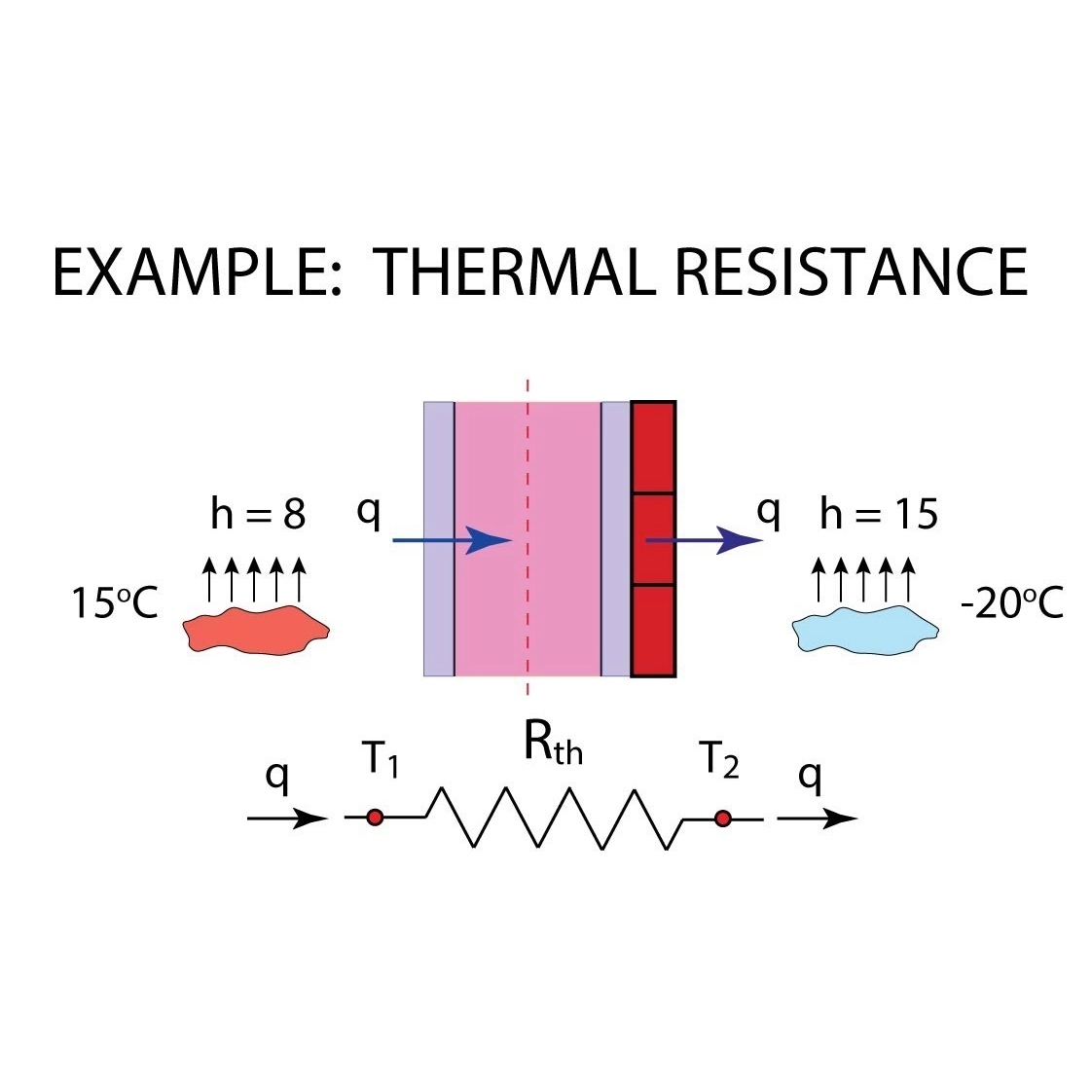

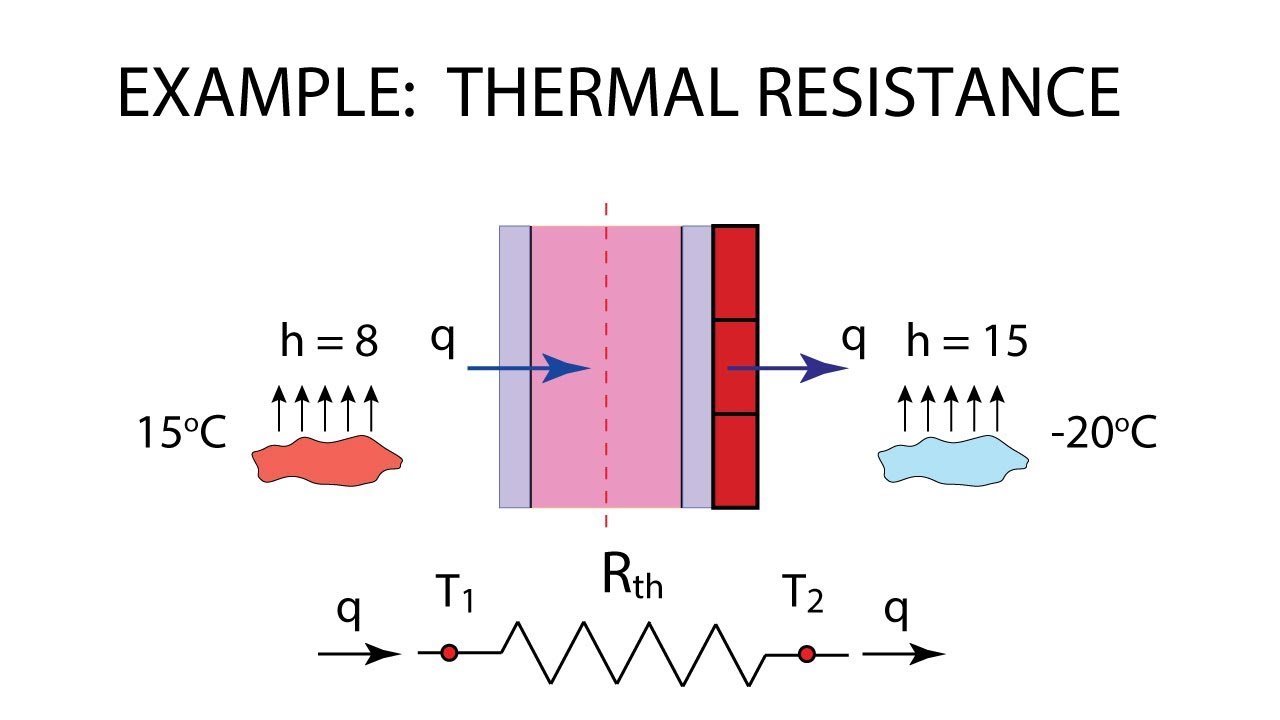

Der thermische Widerstand wird berechnet, indem die Temperaturdifferenz durch die Wärmeflussgeschwindigkeit durch die Temperaturdifferenz durch sie durchteilt wird. Diese Beziehung spiegelt das Ohmsche Gesetz in elektrischen Schaltungen wider, bei denen die Spannung (Temperaturdifferenz) den Strom (Wärmefluss) gegen den Widerstand vorantreibt.
Die allgemeine Formel für den absoluten thermischen Widerstand (Rθ) lautet:
R_θ = deltat/q
Wo:
R_θ = thermischer Widerstand (k/w oder ° C/w)
Deltat = Temperaturdifferenz über das Material oder das System (K oder ° C)
Q = Wärmeflussrate (Watts)
Für den leitenden thermischen Widerstand durch eine flache Materialschicht umfasst die Berechnung ihre Dicke, Wärmeleitfähigkeit und Querschnittsfläche:
R_cond = l/(kcdota)
Wo:
L = Dicke des Materials (Meter)
K = Wärmeleitfähigkeit des Materials (w/m · k)
A = Querschnittsfläche senkrecht zum Wärmefluss (m²)
Diese Formel zeigt, dass ein dickeres Material oder eines mit niedrigerer thermischer Leitfähigkeit einen höheren thermischen Widerstand aufweist. In praktischen Anwendungen beinhaltet der gesamte thermische Widerstand eines Systems häufig eine Reihe von Einzelwiderständen, darunter:
Leitender Widerstand: In festen Materialien.
Konvektiver Widerstand: Zwischen einer Oberfläche und einer Flüssigkeit (z. B. Luft, Flüssigkeit).
Strahlungswiderstand: zwischen den Oberflächen durch elektromagnetische Wellen.
Kontaktwiderstand: An der Schnittstelle zwischen zwei Kontaktflächen.
Ingenieure summieren diese individuellen Widerstände, um den Gesamtwärmewiderstand eines komplexen Systems wie eine CPU, sein thermisches Grenzflächenmaterial, einen Wärmekolben und die Umgebungsluft zu bestimmen.
Der thermische Widerstand ist bei der Elektronikkühlung von größter Bedeutung, da er die Betriebstemperatur einer Komponente direkt bestimmt, die die Leistung, Zuverlässigkeit und Lebensdauer beeinflusst. Ein hoher thermischer Widerstand kann zu einem Geräteausfall führen.
In der Elektronik erzeugen Komponenten wie CPUs, GPUs und Leistungstransistoren erhebliche Wärme. Wenn diese Wärme nicht effektiv abgelöst wird, steigt die interne Temperatur der Komponente (Anschlusstemperatur). Hersteller geben eine maximal sichere Betriebstemperatur für elektronische Komponenten an. Das Überschreiten dieser Grenze kann verursachen:
Thermals Drosselung: Die Komponente reduziert automatisch die Taktgeschwindigkeit oder die Leistung, um ihre Temperatur zu senken, was zu einem erheblichen Leistungsabfall führt.
Reduzierte Zuverlässigkeit: hohe Temperaturen beschleunigen den Abbau des Materiales, was zu einem vorzeitigen Komponentenversagen führt.
Verkürzte Lebensdauer: Alle 10 ° C -Erhöhungen der Betriebstemperatur können die Lebensdauer eines Halbleitergeräts halbieren.
Um eine zuverlässige und anhaltende Leistung zu gewährleisten, müssen Ingenieure Kühlsysteme entwerfen, die die Anschlusstemperatur der Komponente unter der maximalen Grenze halten. Dies wird erreicht, indem der gesamte thermische Widerstand von der Hitzeerzeugung bis zur Umgebungsumgebung minimiert wird. Beispielsweise wird die Effizienz eines CPU -Kühlers häufig durch ihren thermischen Widerstand (z. B. ° C/w) quantifiziert, was darauf hinweist, wie viele Grad die CPU über die Umgebung pro Watt abgelöst wird. Niedrigerer thermischer Widerstand bedeutet eine bessere Kühlung und somit eine bessere Leistung und Langlebigkeit für das elektronische Gerät.
Der thermische Widerstand wird durch eine Kombination aus Materialeigenschaften, geometrischen Überlegungen, Oberflächeneigenschaften und Umgebungsbedingungen beeinflusst, die jeweils eine entscheidende Rolle bei der Behinderung des Wärmeflusses spielen.
Das Verständnis dieser Faktoren ist der Schlüssel zur Entwicklung effektiver thermischer Managementlösungen für verschiedene Anwendungen.
Materialeigenschaften:
Wärmeleitfähigkeit (K): Dies ist der direkteste Faktor. Materialien mit hoher thermischer Leitfähigkeit (z. B. Kupfer, Aluminium) haben einen niedrigen thermischen Widerstand, wodurch sie ideal für Kühlkörper sind . Materialien mit niedriger thermischer Leitfähigkeit (z. B. Glasfaser, Schaum) haben einen hohen thermischen Widerstand, wodurch sie hervorragende Isolatoren sind.
Spezifische Wärmekapazität: Obwohl nicht direkt in der Formel des Wärmewiderstands, beeinflusst die Fähigkeit eines Materials, Wärme zu speichern, sein vorübergehendes thermisches Verhalten.
Geometrie:
Dicke (L): Für leitende Wärmeübertragung erhöht eine dickere Materialschicht den Wärmewiderstand.
Querschnittsfläche (A): Eine größere Fläche senkrecht zu Wärmefluss verringert den thermischen Widerstand. Aus diesem Grund verwenden Kühlkörper Flossen, um die Oberfläche zu maximieren.
Form und Orientierung: Die Gesamtform und die Art und Weise, wie eine Komponente ausgerichtet ist, kann sich auf konvektive und strahlende Wärmeübertragungswege auswirken und so den Gesamtwärmewiderstand beeinflussen.
Oberflächeneigenschaften:
Oberflächenrauheit: Wenn sich zwei Oberflächen in Kontakt befinden (z. B. CPU und Wärme ), bestehen mikroskopische Luftlücken aufgrund von Rauheit. Luft ist ein schlechter thermischer Leiter, der zu einem thermischen Kontaktwiderstand führt . Glättere Oberflächen reduzieren diese Lücken.
Emissionsvermögen: Für die Strahlungswärmeübertragung spielt das Emissionsvermögen einer Oberfläche (seine Fähigkeit, thermische Strahlung abzugeben) eine Rolle. Ein höherer Emissionsvermögen kann den Strahlungswärmewiderstand verringern.
Umweltbedingungen:
Umgebungstemperatur: Die Temperatur der umgebenden Luft oder Flüssigkeit beeinflusst die Temperaturdifferenz, die die Wärmeübertragung ansteigend ist.
Fluideigenschaften (zur Konvektion): Für die konvektive Wärmeübertragung die Eigenschaften der Flüssigkeit (z. B. Viskosität, Dichte, spezifische Wärme) und ihre Geschwindigkeit (z. B. Lüftergeschwindigkeit) beeinflussen den thermischen Widerstand erheblich. Ein schnellerer Luftstrom oder leitfähigere Flüssigkeiten (wie Wasser in der Flüssigkeitskühlung) verringern die konvektive Resistenz.
Druck: Kann die Dichte der Gase und damit die konvektive Wärmeübertragung beeinflussen.
Das Zusammenspiel dieser Faktoren bestimmt den allgemeinen thermischen Widerstand, leitet Ingenieure in der Materialauswahl, des Komponentendesigns und der Systemintegration für optimierte thermische Leistung.
Die Reduzierung des thermischen Widerstands ist von größter Bedeutung, um die Wärmeabteilung in Systemen zu verbessern, die von Mikroelektronik bis zu Gebäuden reichen. Strategien konzentrieren sich auf die Verbesserung der Leitung, der Konvektion und der Minimierung der Schnittstellenverluste.
Durch die Ausrichtung spezifischer Punkte im Wärmeübertragungsweg können Ingenieure den Gesamtwärmewiderstand erheblich senken und die thermische Leistung verbessern.
Hier sind Schlüsselstrategien zur Reduzierung des thermischen Widerstandes:
Verbessern Sie den leitenden Widerstand (innerhalb von Materialien):
Verwenden Sie Materialien mit hoher thermischer Leitfähigkeit: Verwenden Sie Materialien wie Kupfer oder Aluminium für Kühlkörper und Wärmespreader anstelle von weniger leitenden Metallen oder Kunststoffen.
Erhöhen Sie die Querschnittsfläche: Konstruktionskomponenten mit größeren Bereichen für den Wärmefluss, z. B. dickere Kühlkörperbasen oder breitere Wärmeverteiler.
Dicke reduzieren: Minimieren Sie die Dicke aller Wärmeleitungsschichten nach Möglichkeit.
Minimieren Sie den thermischen Kontaktwiderstand (an Grenzflächen): Dies ist häufig der größte Einzelwiderstand in einem Kühlweg.
Verbesserung der Oberflächenglattheit: Stellen Sie sicher, dass die Paarungsoberflächen stark poliert und flach sind, um Luftlücken zu reduzieren.
Erhöhen Sie den Kontaktdruck: Ein höherer Befestigungsdruck zwischen den Komponenten (z. B. CPU und Wärme ) hilft, die Oberflächen abzuflachen und Lufthohlräume zu reduzieren.
Wärme Grenzflächenmaterialien (TIMS) auftragen: Verwenden Sie Wärmefett , Wärmekissen oder flüssiges Metall zwischen den Kontaktflächen (z . TIMS füllen mikroskopische Luftlücken und ersetzen sie durch ein thermisch leitfähigeres Medium.
Verbessern Sie den konvektiven Widerstand (zwischen Oberfläche und Flüssigkeit):
Oberfläche erhöhen: Verwenden Sie erweiterte Oberflächen wie Flossen (in Kühlkörper ), um die Kontaktfläche mit der Kühlflüssigkeit (Luft oder Flüssigkeit) zu maximieren.

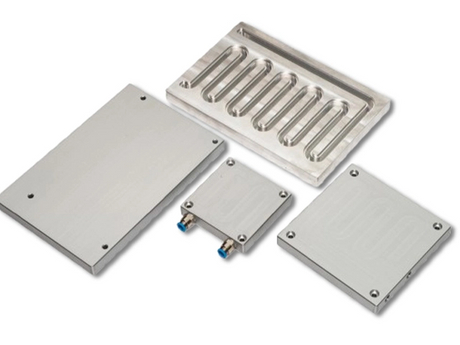

Erhöhen Sie die Flüssigkeitsgeschwindigkeit: Verwenden Sie Lüfter für Zwangsluftkonvektion oder Pumpen für die Flüssigkühlung, um die Geschwindigkeit der Kühlflüssigkeit über den heißen Oberflächen zu erhöhen.
Verbesserung der Flüssigkeitseigenschaften: Verwenden Sie Flüssigkeiten mit höherer spezifischer Wärme und thermischer Leitfähigkeit (z. B. Wasser in der Flüssigkühlung ist der Luft überlegen).
Verwenden Sie Phasenveränderungsgeräte:
Wärmerohre und Dampfkammern: Diese Geräte reduzieren den effektiven Wärmewiderstand drastisch durch Verdunstung und Kondensation, um schnell Wärme über eine Oberfläche zu transportieren oder zu verteilen, und übertreffen häufig feste Metallleiter durch Größenordnungen.
Optimieren Sie den Strahlungswiderstand (für Hochtemperaturanwendungen):
Oberflächenemissionsvermögen: Für heißere Komponenten kann das Auftragen von Beschichtungen mit hohem Emissionsvermögen die Wärmeübertragung durch Strahlung zur Umgebung verbessern.
Die Implementierung dieser Strategien, häufig in Kombination, ermöglicht einen ganzheitlichen Ansatz für das thermische Management, um sicherzustellen, dass die Komponenten innerhalb sicherer Betriebstemperaturen und Systeme optimal funktionieren.
Wärmefestigkeit und thermische Leitfähigkeit sind umgekehrt verwandt, beschreiben jedoch verschiedene Aspekte des Wärmeflusss. Die thermische Leitfähigkeit ist eine intrinsische Materialeigenschaft, die auf ihre Fähigkeit zur Durchführung von Wärme hinweist, während der thermische Widerstand die Opposition eines bestimmten Objekts oder des Systems gegen den Wärmefluss unter Berücksichtigung seiner Geometrie und Grenzflächen quantifiziert.
Hier ist eine Aufschlüsselung ihrer wichtigsten Unterschiede:
Wenn Sie in einfacherem Hinblick auf die thermische Leitfähigkeit erfahren, wie gut ein Material bei der Durchführung von Wärme ist , zeigt Ihnen der thermische Widerstand, wie viel ein bestimmtes Stück dieses Materials (oder ein ganzes System) den Wärmefluss angesichts seiner Abmessungen und jeglichen Hindernisse im Pfad Zum Beispiel hat Kupfer eine hohe thermische Leitfähigkeit. Ein sehr dünnes, kleines Stück Kupfer kann aufgrund der Geometrie jedoch immer noch einen höheren thermischen Widerstand als ein großes, dickes Stück Aluminium aufweisen. Für Kühlingenieure ist der thermische Widerstand die praktischere Metrik, da er sich direkt auf den Temperaturanstieg in einem realen System bezieht. widersteht .
Der thermische Widerstand ist ein grundlegendes Konzept bei der Wärmeübertragung, die die Opposition eines Materials oder des Systems gegen den Wärmefluss quantifiziert. Es wird in k/w oder ° C/w gemessen und ist umgekehrt mit der thermischen Leitfähigkeit verbunden. Das Verständnis und die Verwaltung von Wärmefestigkeit ist für verschiedene Anwendungen von entscheidender Bedeutung, von der Verbesserung der Energieeffizienz in Gebäuden bis zur Verhinderung des thermischen Drossels und der Gewährleistung der Langlebigkeit der Hochleistungselektronik. Faktoren wie Materialleitfähigkeit, Komponentengeometrie, Oberflächengrenzflächen und Umgebungsbedingungen beeinflussen diesen Widerstand erheblich. Durch strategisches Minimieren des thermischen Widerstandes durch Materialauswahl, optimiertes Design und die Verwendung fortschrittlicher thermischer Grenzflächenmaterialien oder Phasenveränderungsgeräte können die Ingenieure ein überlegenes thermisches Management erreichen, sodass Systeme auch unter anspruchsvollen Wärmebelastungen effizient und zuverlässig arbeiten können.
