Haben Sie Probleme mit Überhitzung elektronischer Komponenten, was zu einer Systeminstabilität oder einem vorzeitigen Ausfall führt? Du bist nicht allein. Viele Ingenieure und Produktdesigner stehen vor der Herausforderung, die Wärme von Hochleistungsgeräten effizient abzuleiten. Ein extrudiertes Aluminium-Kühlkörper ist eine hochwirksame und kostengünstige Wärmemanagementlösung, die die Wärme von kritischen Komponenten weg übertragen und die optimale Leistung und Langlebigkeit für Ihre elektronischen Systeme sicherstellt.
Das Navigieren der Komplexität des thermischen Managements kann entmutigend sein. Sie benötigen eine Lösung, die nicht nur ausführt, sondern auch zu Ihren Budget- und Designbeschränkungen passt. Dieser Artikel führt Sie durch die Welt der extrudierten Aluminium -Kühlkörper und hilft Ihnen dabei, ihre Vorteile, ihre Fertigung und die Art und Weise zu verstehen, wie sie Ihre dringendsten Herausforderungen für die Wärmeabteilung lösen können.
Welche Aluminiumlegierungen eignen sich am besten für extrudierte Kühlkörper?
Welche Faktoren beeinflussen die extrudierte Kühlkörperleistung?
Fragen Sie sich, was extrudierte Aluminium-Kühlkörper zu einer Lösung für das thermische Management macht? Dieser Abschnitt verdeutlicht ihre grundlegende Natur und ihren Zweck.

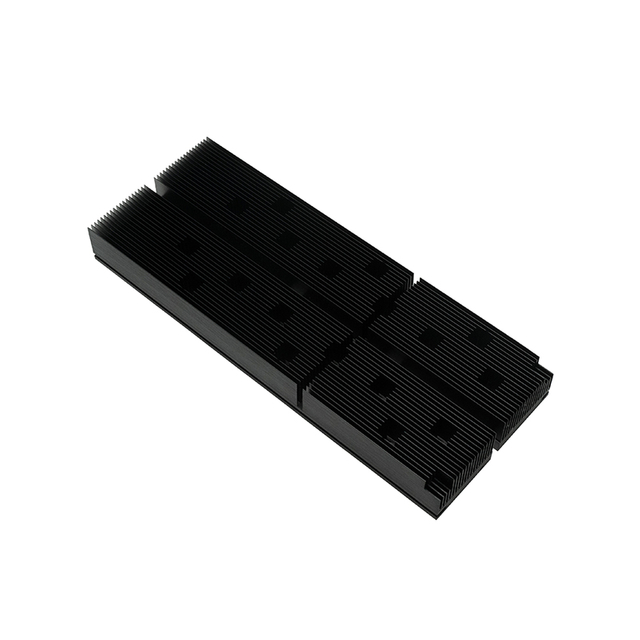

Ein extrudiertes Aluminium -Kühlkörper ist ein passiver Wärmetauscher, der durch Drücken eines erhitzten Aluminium -Billets durch einen geformten Würfel hergestellt wird und ein Profil mit Flossen erzeugt, das die Oberfläche für die Wärmeableitungen maximiert. Seine Hauptfunktion besteht darin, die thermische Energie von einer heißen elektronischen Komponente auf die umgebende Luft oder ein Flüssigkühlsystem zu übertragen, eine Überhitzung zu verhindern und den stabilen Betrieb der Komponente und die verlängerte Lebensdauer zu gewährleisten.
Diese Lösung ist besonders wertvoll für MOSFET-Kühlkörper und andere Hochleistungs-Halbleiter. Der Extrusionsprozess ermöglicht komplizierte Flossengeometrien, die die für die Konvektion verfügbare Oberfläche erhöhen, was für eine effiziente Wärmeübertragung von entscheidender Bedeutung ist. Es ist kostengünstig für die Produktion mit hoher Volumen und ermöglicht komplexe, benutzerdefinierte Profile, die auf bestimmte thermische Anforderungen zugeschnitten sind.
Die Auswahl des richtigen Materials ist der Schlüssel für Ihr Aluminium -Kühlkörperdesign . Warum übertrifft Aluminium für die meisten Anwendungen konsequent andere Optionen?
Aluminium bietet ein ausgezeichnetes Gleichgewicht zwischen thermischer Leitfähigkeit, niedriger Dichte, Kosteneffizienz und einfacher Herstellung. Während Kupfer eine höhere thermische Leitfähigkeit aufweist, macht es die überlegene Stärke-zu-Gewicht-Verhältnis von Aluminium, niedrigere Kosten und Extrudierbarkeit zu einer praktischen Wahl, insbesondere für kundenspezifische Aluminium-Kühlkörper in Industrie- oder Unterhaltungselektronik.
Aluminium ist leichter, leichter zu extrudieren und erheblich billiger als Kupfer. Für Anwendungen wie LED -Aluminium -Kühlkörper -Extrusionen oder Kühlkörper des Automobilwechselrichters sind diese Vorteile für die Kosten und die Machbarkeit des Designs von entscheidender Bedeutung.
Vielseitigkeit im Design: Die Extrusion ermöglicht komplexe Flossengeometrien, einschließlich elliptischer Flossen, ausgestellten Flossen oder integrierten Befestigungsmerkmalen.
Ausgezeichnetes Verhältnis von Festigkeit zu Gewicht: Wesentlich für die strukturelle Unterstützung und Vibrationsresistenz.
Korrosionsresistenz: Verbessert durch Anodierung für Haltbarkeit und Ästhetik.
Recyclability: Aluminium ist vollständig recycelbar und stimmt mit Nachhaltigkeitszielen überein.
Kosteneffizienz für die Massenproduktion: Die Werkzeugkosten werden über die Produktion mit hoher Volumen verbreitet, wodurch die Kosten pro Einheit gesenkt werden.
Für extrudierte Kühlkörper werden 6000 Serienlegierungen insbesondere 6061 für 6063ihr Gleichgewicht der thermischen Leitfähigkeit, der mechanischen Festigkeit und der Extruzierbarkeit bevorzugt.
6061: hohe Festigkeit, gute Maschinierbarkeit, thermische Leitfähigkeit ~ 167 W/MK, ideal für Anwendungen mit hohem Stress wie Industriervers.
6063: Ausgezeichnete Extruzierbarkeit, thermische Leitfähigkeit ~ 201 W/MK, perfekt für komplizierte Flossenkonstruktionen, LED -Kühlkörper und benutzerdefinierte Profile.
1050 & 3003: hohe Leitfähigkeit, aber schlechte Stärke/Extrudierbarkeit; Hauptsächlich für einfache Kaltplatten verwendet.
Sie balancieren oft Leitfähigkeit und Stärke. Für extrudierte Aluminium -Kühlkörper, die in der 5G -Basisstationskühlung verwendet werden , kann die mechanische Festigkeit der thermischen Leistung sekundär sein. Umgekehrt erfordern Automobilwechselrichter eine höhere strukturelle Integrität und bevorzugen 6061.
Der Extrusionsprozess verwandelt Aluminiumbeläge in komplexe Kühlkörperprofile. Die wichtigsten Schritte sind:
Billet -Zubereitung: Aluminium auf 400–500 ° C erhitzen.
Die Ladung sterben: Vorgewärmtes Stahl Die Stahlforstung formt das Profil.
Extrusion: Hydraulische Presse drückt Aluminium durch die Sterbe.
Kühlung: Luft oder Wasser kühlt das extrudierte Profil ab, das Temperament (T5/T6).
Dehnung/Glättung: Entfernt interne Spannungen, gewährleistet die dimensionale Genauigkeit.
Schneiden: Profile, die in Kühlkörperlücken geschnitten werden, um zu bearbeiten/beendet zu werden.
Bearbeitung: Fügt Montagelöcher, Taschen, Fäden hinzu.
Anodisierung: Verbessert die Korrosionsbeständigkeit, die elektrische Isolierung und die Ästhetik.
Chromat Conversion -Beschichtung: Optionaler Korrosionsschutz.
Andere Oberflächen: Pulverbeschichtung oder Oberflächenreinigung nach Bedarf.
Die Leistung hängt von der Flossengeometrie , dem Luftstrom, der thermischen Grenzflächenmaterialien und dem Gesamtwärmewiderstand ab.
Höhe und Dicke: Optimieren Sie die Oberfläche im Vergleich zu strukturellen Integrität.
Abstands- und Seitenverhältnis: Übereinstimmung mit Konvektionstyp (Natural gegen erzwungen).
Formen: Gerade, elliptische oder ausgestellte Flossen verbessern die Luftstromverteilung.
Natürliche Konvektion: Passiv, geräuschlos, erfordert einen breiteren Abstand.
Erzwungene Konvektion: Die aktive Kühlung ermöglicht eine höhere Flossendichte.
Luftstrommanagement: Leichter oder Geräte können die Leistung optimieren.
Druckabfall: Bilanzflossendichte mit Lüfterkapazität.
Grunddicke und Leitfähigkeit: Dickere Basis reduziert die Hotspots.
Hybridlösungen: Kupfereinsätze oder Dampfkammern verbessern die Wärmeverbreitung.
Diese Kühlkörper sind vielseitig und erscheinen in Unterhaltungselektronik, industrieller Automatisierung, Telekommunikation, LED -Beleuchtung, Automobilelektronik und medizinischen Geräten.
Hoher Wärmefluss: Kombinieren Sie Aluminium mit Kupferschnecken oder Dampfkammer.
Raumbeschränke Designs: Hochdichte, dünne Flossen.
Integration von Flüssigkühlung: benutzerdefinierte extrudierte Kanäle mit Kaltplatten.
Passive Kühlung: Große, optimierte Flossen mit Wärmerohren für fächerlose Designs.
Nicht unbedingt. Effiziente extrudierte Aluminium -Kühlkörper senken die Gesamtsystemkosten durch::
Kleinere, langsamere, billigere Fans erlauben
Verringerung des Gesamtsystemgewichts und der Gehäusegröße
Lebensdauer der Komponenten verlängern
Stromverbrauch senken
Vereinfachung der Montage und Reduzierung der Werkzeugkosten
Eine Ansicht auf Systemebene zeigt, dass die Investition in einen effizienteren Kühlkörper Geld sparen und die Zuverlässigkeit verbessern kann.
TIMS überbrücken Sie die Lücke zwischen Ihrer Komponente und dem Kühlkörper und verbessern Sie die Wärmeübertragung. Gemeinsame Typen:
Wärmefett: Niedriger Widerstand, Hochleistungs-CPUs/GPUs.
Wärmekissen: Einfach, sauber, elektrisch isoliert.
Phasenveränderungsmaterial (PCMs): Vorbereitete, konforme, stabile langfristige.
Die ordnungsgemäße Anwendung sorgt dafür, dass mikroskopische Luftlücken gefüllt werden und die Effizienz maximieren.
Extrudierte Aluminium-Kühlkörper sind für moderne elektronische Designs unerlässlich und bieten ein Gleichgewicht zwischen thermischer Leistung, Kosteneffizienz und Designflexibilität. Durch die Optimierung von Materialauswahl, FIN -Design, Luftstrom und TIM -Auswahl können Sie:
Bleiben Sie optimale Betriebstemperaturen bei
Komponentenlebensdauer verlängern
Gesamtsystemkosten senken
Erreichen Sie zuverlässige Hochleistungsprodukte
Egal, ob Sie für LED -Kühllösungen, Wechselrichter für Automobile, MOSFET -Kühlkörper oder 5G -Basisstationen abkühlen , kundenspezifische extrudierte Aluminium -Kühlkörper sorgen, sorgt dafür, dass Ihr thermisches Management robust, effizient und skalierbar ist.
