Wärmerohre sind hocheffiziente, passive Wärmemanagementgeräte, die Wärme mit minimalem Energieverlust übertragen. Durch die Nutzung der phasenveränderlichen Eigenschaften einer Arbeitsflüssigkeit übertreffen sie traditionelle Kühlmethoden auf leitungsbasiertem Kühlverfahren, wodurch sie in Elektronik, Luft- und Raumfahrt, Industriesystemen und vielem mehr unverzichtbar sind. Mit verschiedenen Arten von Wärmerohren, die auf bestimmte Anforderungen zugeschnitten sind, untersucht dieser umfassende Leitfaden ihre Designs, Funktionen und Anwendungen, mit denen Sie die ideale Lösung für Ihre thermischen Herausforderungen auswählen können.

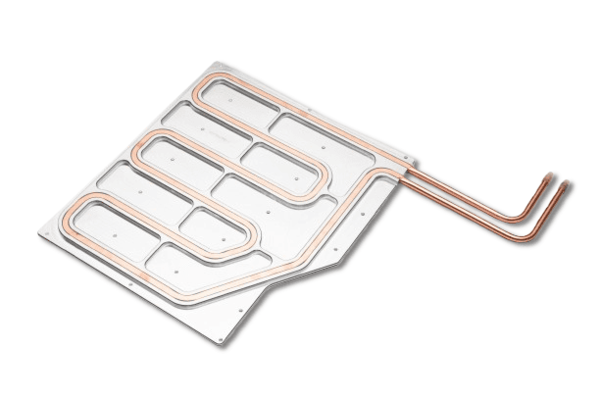

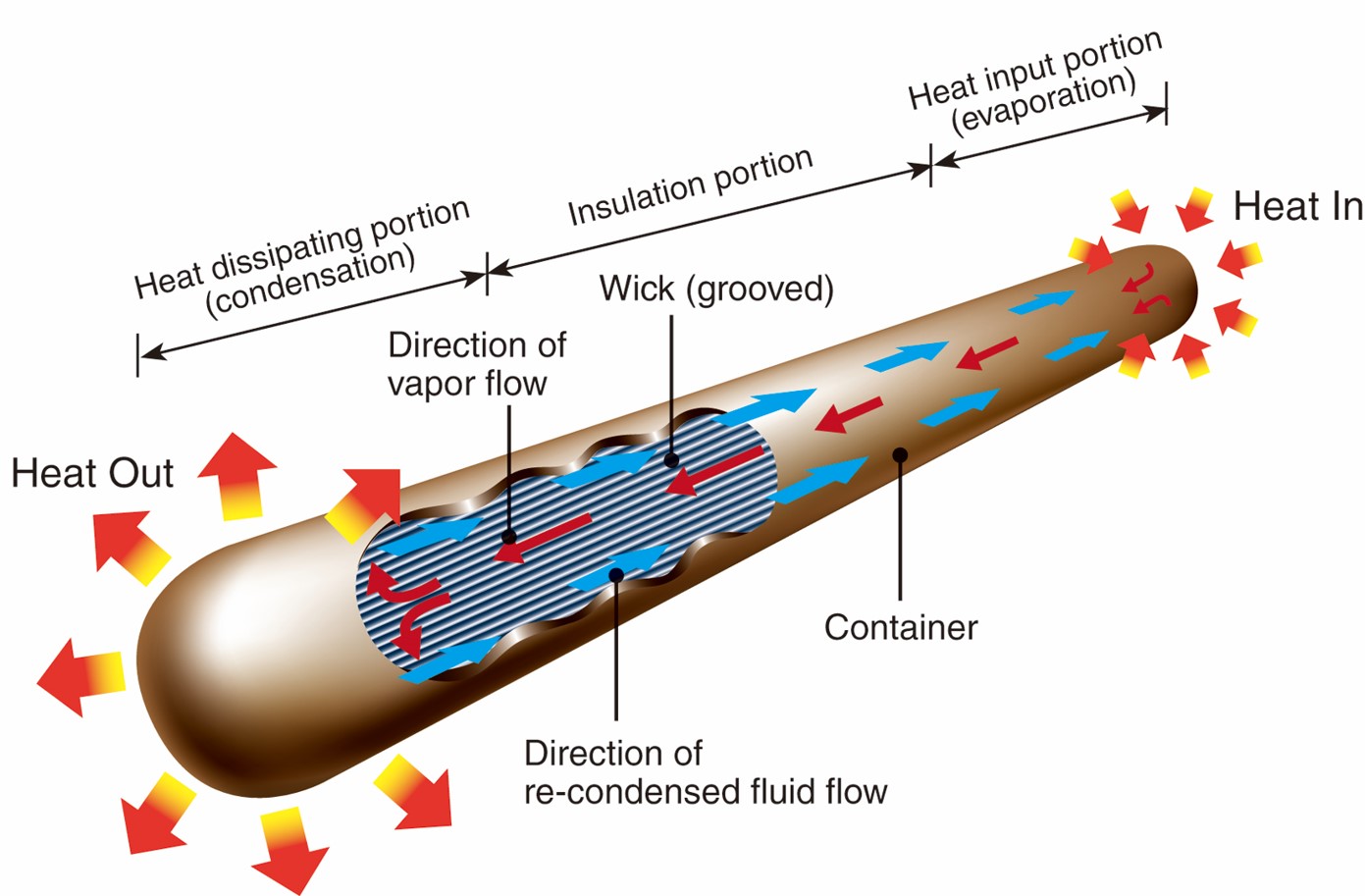

Ein Wärmerohr ist ein versiegeltes, hohles Rohr, das eine funktionierende Flüssigkeit (z. B. Wasser, Ammoniak) und typischerweise eine Dochtstruktur enthält. Das Wärmerohr arbeitet in drei Hauptabschnitten:
Verdampfer : Wärme absorbieren und die Flüssigkeit verdampfen.
Kondensator : Freisetzt Wärme, während der Dampf wieder in Flüssigkeit kondensiert.
Adiabatischer Abschnitt : Transportiert Dampf zwischen den beiden Enden.
Der Docht, der oft aus gesintertem Metall oder Netz besteht, verwendet Kapillarwirkung, um die kondensierte Flüssigkeit in den Verdampfer zurückzugeben, um einen kontinuierlichen Zyklus zu gewährleisten. Dieser Prozess erreicht die thermische Leitfähigkeit von bis zu 100.000 W/m · k und übertrifft weit übertreffende Materialien wie Kupfer (~ 400 W/m · k).
Wärmerohre sind in mehreren Konstruktionen erhältlich, die jeweils für bestimmte Anwendungen optimiert sind:
Standard-Wärmerohre : Vielseitige, wickelbasierte Lösungen.
Dampfkammern : flache, hitzebreitende Geräte.
Wärmerohre (variabler Leitfähigkeit) : Temperaturregulierende Systeme.
Thermosyphonen : Schwerkraftgetriebene Kühlung.
Schleifenwärmerohre (LHPs) : Wärmeübertragung von Ferndistanz.
Wärmerohre rotieren : Für rotierende Maschinen.
Oszillierende Wärmerohre (OHPS) : kompakte, dochfreie Designs.
Jeder Typ befasst sich mit einzigartigen Wärmemanagementherausforderungen, von kompakten Elektronik bis zu großen Industriesystemen.

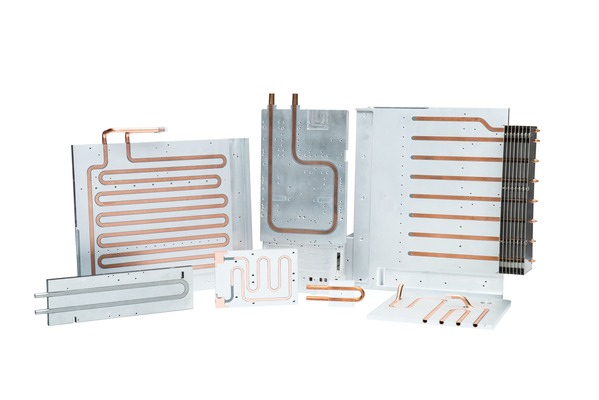

Standard -Wärmerohre sind zylindrische Röhrchen mit einer inneren Dochtstruktur (z. B. gesintertes Pulver, gerillt oder mesh). Die auf den Verdampfer aufgetragene Wärme verdampft die Flüssigkeit, die zum Kondensator reist, die Wärme frei und kondensiert. Der Docht gibt die Flüssigkeit über Kapillarwirkung zurück.
Hocheffizienz : Außergewöhnliche Wärmeübertragung mit minimalem Temperaturgradienten.
Keine beweglichen Teile : wartungsfrei und zuverlässig.
Kosteneffektiv : Einfaches Design für die weit verbreitete Verwendung.
Elektronik : Kühlung von CPUs, GPUs und Leistungsmodulen.
HLK : Wärmewiederherstellung in Lufthandhabungseinheiten.
Sonnenenergie : Verbesserung der thermischen Sammler.
Beispiel : In einem Gaming -PC kühlt ein Standard -Wärmerohr die CPU durch Übertragung von Wärme auf einen flotten Kühlkörper und die Leistung bei intensiven Arbeitsbelastungen.
Dampfkammern sind flache zweidimensionale Wärmerohre, die Wärme über eine Oberfläche ausbreiten. Wie Standard -Wärmerohre verwenden sie einen Docht und eine Flüssigkeit, arbeiten jedoch in einer planaren Konfiguration, die ideal zum Verbreiten von Wärme gleichmäßig ist.
Einheitliche Wärmeverbreitung : Reduziert Hotspots in Hochflux-Geräten.
Kompaktes Design : Dünne Profile passen enge Räume.
Anpassbar : Formen, die auf bestimmte Komponenten zugeschnitten sind.
Hochleistungs-Computing : Laptops und Server.
LEDs : Wärme bei Hochleistungsbeleuchtung verwalten.
Elektrofahrzeuge : Batterie -Wärmemanagement.
Beispiel : In Gaming -Laptops kühlen die Dampfkammern kühlen GPUs durch die Ausbreitung von Wärme über eine größere Oberfläche, wodurch dünnere Designs ohne Überhitzung ermöglicht werden.
VCHPs umfassen ein nicht kondensierbares Gas (z. B. Stickstoff) im Kondensator, das den aktiven Kondensatorbereich an die Regulierung der Temperatur einstellt. Mit zunehmender Wärmebelastung komprimiert die Gas und legt mehr Kondensatoroberfläche zum Abkühlen aus.
Temperaturstabilität : Halten Sie die konsistente Ausgabe unter unterschiedlichen Lasten auf.
Hohe Zuverlässigkeit : Ideal für kritische Systeme.
Anpassungsfähig : Griff dynamische thermische Bedingungen.
Raumschiff : Stabilisierung der Satellitenelektronik.
Avionik : Kühlung in schwankenden Umgebungen.
Medizinprodukte : Präzisionstemperaturkontrolle.
Thermosyphonen sind dochlosen Wärmerohren, die auf die Schwerkraft angewiesen sind, um kondensierte Flüssigkeit in den Verdampfer zurückzugeben. Sie benötigen eine vertikale oder nahezu vertikale Orientierung für eine optimale Leistung.
Hohe Kapazität : Griff große Wärmebelastungen in vertikalen Einstellungen.
Einfaches Design : Kein Docht reduziert Kosten und Komplexität.
Skalierbar : Geeignet für große Systeme.
Kraftwerke : Wärmetauscher für Dampfsysteme.
Solarheizung : Wasserheizsysteme.
Kryogene : Kühlung supraleitender Magnete.
Hinweis : Thermosyphonen sind aufgrund von Orientierungsbeschränkungen weniger vielseitig, aber in bestimmten Szenarien hervorragend.
Schleifen Wärmerohre (LHPs) trennen den Verdampfer und den Kondensator mit dedizierten Dampf- und Flüssigkeitsleitungen und ermöglichen die Wärmeübertragung über Meter. Ein kleiner Docht im Verdampfer treibt den Flüssigkeitszyklus an.
Fernübertragung : effizient über verlängerte Längen.
Hoher Wärmefluss : Griff intensive thermische Belastungen.
Flexible Layout : Anpasst an komplexe Geometrien.
Satelliten : Kühlung entfernte Komponenten.
Rechenzentren : Thermalverwaltung des Server -Racks.
Laser : optische Hochleistungssysteme.
Beispiel : In Satelliten übertragen LHPs Wärme von solare exponierten Feldern auf Heizkörper, wobei stabile Temperaturen aufrechterhalten werden.
Drehende Wärmerohre verwenden eher Zentrifugalkraft als einen Docht, um Flüssigkeit in den Verdampfer zurückzugeben. Sie sind für Systeme mit Rotationsbewegung ausgelegt.
Dynamischer Betrieb : Funktionen in Hochgeschwindigkeitsumgebungen.
Vereinfachtes Design : Kein Docht für rotierende Anwendungen.
Turbinen : Klinge und Lagerkühlung.
Motoren : Wärmeabteilung in Elektrofahrzeugen.
Luft- und Raumfahrt : Drehmaschinen in Flugzeugen.
Oszillierende Wärmerohre (OHPS) verfügen über einen Serpentinenkanal, in dem die Arbeitsfluid zwischen Flüssigkeits- und Dampfphasen schwingt, die durch Druckunterschiede angetrieben werden. Ihnen fehlt ein traditioneller Docht.
Kompakte Größe : Passt miniaturisierte Geräte.
Orientierungsflexibilität : arbeitet in jeder Position.
Leichtes Gewicht : Ideal für tragbare Systeme.
Smartphones : Kühlprozessoren in engen Räumen.
Wearables : Wärmeverwaltung für Smartwatches.
Mikroelektronik : Kleinwärmissipation.
Beispiel : In Smartphones halten OHPs die Prozessoren während des Spiels cool und ermöglichen schlanke Designs ohne Fans.
Die Auswahl eines Wärmerohrs hängt davon ab:
Wärmebelastung : Dampfkammern oder LHPs für hohen Fluss; Standardrohre für mäßige Lasten.
Größenbeschränkungen : OHPS für kompakte Geräte; Dampfkammern für dünne Profile.
Orientierung : Vermeiden Sie Thermosyphonen, falls nichtvertikal; Andere sind flexibel.
Temperaturregelung : VCHPs für Präzision; Standardrohre für den allgemeinen Gebrauch.
Entfernung : LHPs für Langstreckenübertragung; Standardrohre für kurze Strecken.
Kosten : Thermosyphonen und Standardrohre sind budgetfreundlich; VCHPs und LHPs sind teurer.
Tipp : Wenden Sie sich an einen Thermalingenieur oder verwenden Sie Simulationswerkzeuge, um die Leistung für Ihre spezifische Anwendung zu modellieren.
Wärmerohre verwenden einen Docht und eine Kapillarwirkung für die Flüssigkeitsrendite und arbeiten in einer beliebigen Ausrichtung. Thermosyphonen stützen sich auf die Schwerkraft, die eine vertikale Ausrichtung erfordern.
Die meisten Wärmerohre (Standard, VCHPS, lhpsiteral
Gemeinsame Flüssigkeiten umfassen:
Wasser : Allzweck, 30-100 ° C.
Ammoniak : Niedrige Temperaturen, -60 bis 10 ° C.
Natrium : hohe Temperaturen, 500-1000 ° C.
Wärmerohre , von Standardkonstruktionen bis hin zu fortschrittlichen oszillierenden Systemen, bieten maßgeschneiderte Lösungen für verschiedene thermische Herausforderungen. Das Verständnis ihrer Typen und Anwendungen ermöglicht es Ihnen, die Kühlung in allem zu optimieren, von Smartphones bis hin zu Satelliten.
