Die Immersionskühlung revolutioniert das thermische Management in Rechenzentren und Hochleistungs-Computing, bei denen die herkömmliche Luftkühlung kämpft, um mit steigenden Wärmebelastungen Schritt zu halten. Durch die Tauchung elektronischer Komponenten in dielektrischen (nicht leitenden) Flüssigkeiten löst die Immersionskühlung die Wärme effizienter auf, senkte die Energiekosten und steigert die Nachhaltigkeit. Das Abkühlen kann bis zu 40% des Energieverbrauchs eines Rechenzentrums verantwortlich machen und fortschrittliche Lösungen kritisch machen. Die beiden primären Methoden -Einphasen-Immersionskühlung (SPIC) und Zweiphasen-Eintauchkühlung (TPIC) -erheben unterschiedliche Ansätze mit jeweils einzigartigen Stärken. Dieser Artikel vergleicht ihre Mechanismen, Effizienz, Kosten und Anwendungen, mit denen Sie die beste Lösung für Ihre Anforderungen auswählen können.

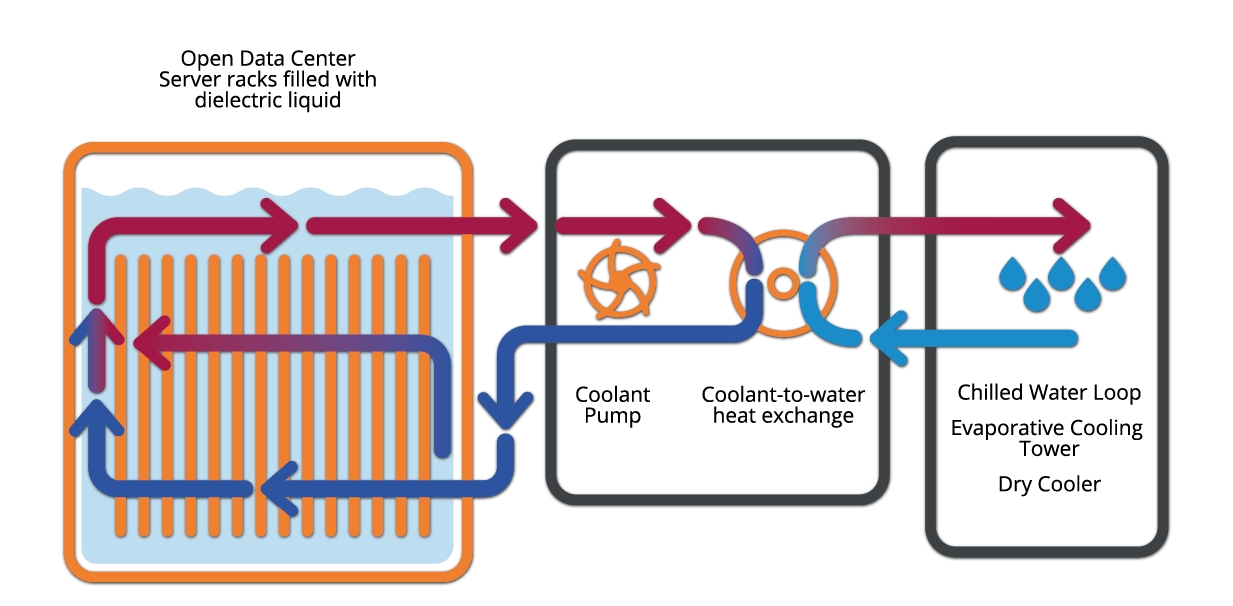

Einen-Phasen-Eintauchkühlung beinhaltet die Tauch von Servern oder elektronischen Komponenten in einem mit einer dielektrischen Flüssigkeit gefüllten Tank wie Mineralöl, synthetischen Kohlenwasserstoffen oder Bio-Basisflüssigkeiten. Die Flüssigkeit absorbiert Wärme aus den Komponenten durch Konvektion und bleibt während des gesamten Prozesses in seinem flüssigen Zustand.
Wärmeabsorption : Die Flüssigkeit absorbiert Wärme aus heißen Komponenten und erhöht ihre Temperatur.
Zirkulation : Pumpen oder natürliche Konvektion bewegen die erwärmte Flüssigkeit zu einem Wärmetauscher.
Wärmeabteilung : Der Wärmetauscher überträgt Wärme auf ein sekundäres Kühlmittel (z. B. Luft oder Wasser) und kühlt die Flüssigkeit ab.
Rückkehr : Die abgekühlte Flüssigkeit kehrt zum Tank zurück, um den Zyklus zu wiederholen.
Keine Phasenänderung : Die Flüssigkeit bleibt flüssig und vereinfacht das Systemdesign.
Konvektionsgetrieben : Stütze sich auf die Flüssigkeitsbewegung für die Wärmeübertragung.
Ausrüstung : Erfordert Pumpen, Wärmetauscher und Eintauchtanks.
Analogie : Denken Sie an einphasige Abkühlung wie ein Kühler eines Autos, bei dem flüssiger Kühlmittel die Motorwärme absorbiert und durch einen Kühler abkühlt.

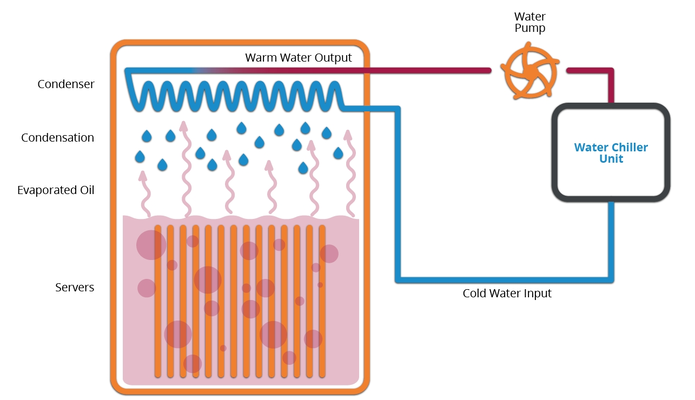

Zwei-Phasen-Eintauchkühlung verwendet eine dielektrische Flüssigkeit mit einem niedrigen Siedepunkt, wie z. B. fluorierte Flüssigkeiten (z. B. Novec oder Fluorinert). Wärme aus Komponenten bewirkt, dass die Flüssigkeit kochen und verdampft und die latente Verdampfungswärme für eine hocheffiziente Wärmeübertragung nutzt.
Wärmeabsorption : Wärme aus Komponenten kocht die Flüssigkeit und bildet Dampfblasen, die signifikante thermische Energie absorbieren.
Dampfbewegung : Der Dampf erhebt sich zu einem Kondensator (typischerweise eine gekühlte Spule oder Platte).
Wärmefreisetzung : Der Dampf kondensiert wieder in Flüssigkeit und gibt Wärme an den Kondensator weiter, wodurch sie auf ein externes Kühlsystem übertragen wird.
Rückkehr : Die Flüssigkeit tropft zurück in den Tank und startet den Zyklus neu.
Phasenänderung : Kochen und Kondensation verbessern die Wärmeübertragung.
PASSIVE OPERATION : Häufig basiert auf natürliche Konvektion und reduziert den Energieverbrauch.
Ausrüstung : Erfordert versiegelte Panzer, Kondensatoren und manchmal Pumpen für große Systeme.
Beide Eintauchkühlmethoden übertreffen die Luftkühlung, aber ihre Effizienzprofile unterscheiden sich erheblich:
Einphasen-Eintauchkühlung :
Effizienz : mittelschwere bis hoch, abhängig von Flüssigkeit und Kreislauf. Wirksam für mittelschwere Wärmebelastungen, aber bei hohen Dichten weniger effizient.
Energieverbrauch : Pumpen für die Flüssigkeitskreislauf verbrauchen Leistung, was typischerweise zu einer Wirksamkeit der Stromverbrauch (PUE) von 1,02-1.03 führt.
Stärken : Einfacheres Systemdesign, einfacher zu skalieren für kleinere Setups.
Schwächen : Begrenzt durch sensible Wärmekapazität und erfordert mehr Flüssigkeitsfluss für hohe Wärmebelastungen.
Zwei-Phasen-Eintauchkühlung :
Effizienz : Sehr hoch, dank der latenten Verdampfungswärme, mit der kleine Flüssigkeitsvolumina große Wärmemengen übertragen können. Erreicht Pues nur 1,01-1.02.
Energieverbrauch : Oft passiv, wobei die Pumpenergie in vielen Konstruktionen beseitigt wird.
Stärken : Excels bei der Kühlung von Hochdichte und Hochleistungssystemen.
Schwächen : Komplexes Systemdesign erhöht die technischen Anforderungen.
Statistik : Zwei-Phasen-Systeme können die Kühlenergiekosten im Vergleich zur Luftkühlung um bis zu 40% senken, wobei einphasige Einsparungen bei 20 bis 30% leicht zurückblicken.
Die Kosten sind ein kritischer Faktor bei der Auswahl zwischen einphasiger und zweiphasiger Immersionskühlung:
Einphasen-Eintauchkühlung :
Installationskosten : Niedriger, aufgrund einfacherer Tankkonstruktionen und weit verbreiteten Flüssigkeiten wie Mineralöl (kostet ~ 20 bis 50 US-Dollar pro Gallone). Standardserver erfordern häufig eine minimale Nachrüstung.
Betriebskosten : höher, angetrieben von Pumpenergie und gelegentlicher Flüssigkeitsfiltration. Flüssigkeiten sind jedoch langlebig und dauern oft über 15 Jahre.
Gesamtbesitzkosten (TCO) : attraktiv für kleine bis mittlere Setups mit mittelschweren Wärmebelastungen.
Zwei-Phasen-Eintauchkühlung :
Installationskosten : höher, aufgrund von speziellen versiegelten Tanks, Kondensatoren und kostspieligen fluorierten Flüssigkeiten (bis zu 200 bis 500 US-Dollar pro Gallone). Server benötigen möglicherweise Änderungen für Dampfumgebungen.
Betriebskosten : niedriger, da passive Systeme den Energieverbrauch verringern. Der Flüssigkeitsersatz ist zwar selten, ist teuer.
TCO : Wirtschaftlicher für große Rechenzentren mit hoher Dichte im Laufe der Zeit aufgrund von Energieeinsparungen.
Beide Methoden sind umweltfreundlicher als die Luftkühlung, aber ihre Umwelt- und Sicherheitsprofile unterscheiden sich:
Einphasen-Eintauchkühlung :
Umweltauswirkungen : Verwendet biologisch abbaubare oder niedrige GWP-Flüssigkeiten wie Mineralöl oder pflanzliche Öle, wodurch ökologische Schäden minimiert werden. Niedriger Wasserverbrauch im Vergleich zu luftgekühlten Systemen mit Kühler.
Sicherheit : Nicht entzündliche Flüssigkeiten reduzieren Brandrisiken. Lecks sind überschaubar, da Flüssigkeiten stabil und ungiftig sind.
Vorteil : Übereinstimmung mit Nachhaltigkeitszielen aufgrund recycelbarer Flüssigkeiten.
Zwei-Phasen-Eintauchkühlung :
Umweltauswirkungen : Fluorierte Flüssigkeiten haben häufig ein hohes globales Erwärmungspotential (GWP), was Bedenken hinsichtlich Vorschriften wie den PFAS -Beschränkungen der EU hervorruft. Die Erforschung von Alternativen mit niedrigem GWP ist noch nicht abgeschlossen.
Sicherheit : Versiegelte Systeme verhindern Dampflecks, aber unsachgemäße Handhabung stellt Inhalationsrisiken dar. Erfordert geschultes Personal zur Wartung.
Herausforderung : Umweltprüfung kann in Zukunft Flüssigkeitsoptionen einschränken.
Trend : Aufstrebende umweltfreundliche Zwei-Phasen-Flüssigkeiten wie Hydrofluorether, versprachen, GWP, ohne die Leistung zu beeinträchtigen.
Wartungsanforderungen wirken sich auf die langfristige Zuverlässigkeit aus:
Einphasen-Eintauchkühlung :
Wartung : Einfach, mit einfachem Zugriff auf Komponenten für Upgrades oder Reparaturen. Fluidfiltration alle 1-2 Jahre behält die Leistung aufrecht. Keine versiegelten Systeme erforderlich.
Zuverlässigkeit : Hoch, mit Flüssigkeiten von 15 bis 20 Jahren und einem minimalen Risiko für ein Systemversagen.
Vorteil : Wartung für kleine Teams.
Zwei-Phasen-Eintauchkühlung :
Wartung : Komplexer aufgrund von versiegelten Panzern und Kondensatoren. Flüssigkeitsverlust durch Lecks oder Wartung erhöht die Kosten. Erfordert spezielle Schulungen zum Umgang mit Dampfsystemen.
Zuverlässigkeit : hoch, wenn sie ordnungsgemäß gestaltet sind, aber die Systemintegrität ist von entscheidender Bedeutung, um die Entweichen von Dämpfern zu verhindern.
Beispiel : Das Microsoft-Projekt Natick Underwater Data Center zeigte eine zweiphasige Zuverlässigkeit und arbeitete jahrelang mit minimaler Eingriffe.
HINWEIS : Regelmäßige Inspektionen für beide Systeme gewährleisten eine optimale Leistung, aber ein Phasen ist für nicht spezialisierte Betreiber eher vergeben.
Jede Methode passt zu bestimmten Anwendungsfällen, die auf Skala, Wärmebelastung und Prioritäten basieren:
Einphasen-Eintauchkühlung :
Am besten für : kleine bis mittlere Rechenzentren, Edge Computing, Universitätsforschungslabors und Krypto -Bergbauvorgänge.
Warum : Erschwinglich, einfach zu implementieren und für mittelschwere Wärmebelastungen (z. B. 10-50 kW/Rack).
Beispiel : Ein Universitäts-Rechenzentrum verwendet einphasige Kühlung, um KI-Forschungsserver zu verwalten und die Kühlkosten um 25%zu senken.
Zwei-Phasen-Eintauchkühlung :
Am besten für : Rechenzentren mit hoher Dichte, Hochleistungs-Computing (HPC) für KI, Cloud-Anbieter und wissenschaftliche Simulationen.
Warum : Griff extreme Wärmebelastungen (z. B. 100-250 kW/Rack) mit unübertroffener Effizienz.
Beispiel : Ein Hyperscale-Cloud-Anbieter nimmt zwei Phasenkühlung an, um KI-Workloads zu unterstützen und eine PUE von 1,01 zu erreichen.
Anwendungsfall Insight : Einphasige ist ideal für budgetbewusste oder kleinere Setups, während zweiphasige in leistungsorientierte Umgebungen dominiert.
Beide Methoden entwickeln sich, um die wachsenden Anforderungen gerecht zu werden:
Einphasen-Eintauchkühlung :
Innovationen : Biologisch abbaubare Flüssigkeiten mit verbesserten thermischen Eigenschaften, Integration mit erneuerbaren Energiequellen zur Wiederverwendung (z. B. Distriktheizung).
Einführung : Erweiterung auf Edge Computing und modulare Rechenzentren für schnelle Bereitstellung.
Zwei-Phasen-Eintauchkühlung :
Innovationen : Entwicklung von Flüssigkeiten mit niedrigem GWP zur Bekämpfung von Umweltvorschriften, modulare Panzerdesigns zur einfacheren Nachrüstung.
Einführung : Wachstum im Hyperscale- und HPC -Sektoren, angetrieben von den Anforderungen der KI- und 5G -Infrastruktur.
Regulatorischer Hinweis : Der Vorstoß der EU, die PFAS-Flüssigkeiten mit hohem GWP bis 2030 aus dem Laufenden zu halten, kann umweltfreundliche Zwei-Phasen-Flüssigkeitsannahme beschleunigen, wodurch das Spielfeld der Umwelt auftritt.
Die Wahl zwischen einphasigem und zweiphasiger Eintauchkühlung hängt von Ihren Prioritäten ab:
Wählen Sie einphasige Eintauchkühlung, wenn :
Sie benötigen eine kostengünstige, einfach zu kontrollierende Lösung für kleine bis mittlere Rechenzentren oder mittelschwere Wärmebelastungen.
Budgetbeschränkungen oder einfachere Infrastruktur sind wichtige Überlegungen.
Wählen Sie zweiphasige Eintauchkühlung, wenn :
Sie benötigen maximale Effizienz für Hochdichte und Hochleistungssysteme wie KI oder Cloud Computing.
Langfristige Energieeinsparungen und Skalierbarkeit überwiegen höhere Anfangskosten.
Beide Methoden fördern die Zukunft nachhaltiger Rechenzentren mit leistungsstärkerem Bereich und bieten umweltfreundlichere Alternativen zur Luftkühlung. In Kingka bietet unser Präzisions -Fertigungsexpertise robuste Gehäuse für Immersionskühlsysteme. Unsere fortschrittlichen CNC-Maschinen produzieren dauerhafte, qualitativ hochwertige Boxen, die Zuverlässigkeit und Leistung verbessern und Ihre Kühlinfrastruktur mit unübertroffener Qualität unterstützen.
