Der unerbittliche Marsch der elektronischen Innovation bringt die ständig wachsende Komponentendichte und den Stromverbrauch mit sich. Während diese Fortschritte kleinere, leistungsfähigere Geräte ermöglichen, führen sie auch einen stillen, beeindruckenden Gegner vor: Wärme . Nicht verwaltete Hitze ist nicht nur eine Unannehmlichkeit. Es ist eine kritische Bedrohung, die die Leistung stillschweigend beeinträchtigen, die Zuverlässigkeit verringern, die Lebensdauer der Komponenten verkürzen und sogar zu einem katastrophalen Systemversagen führen kann. Für jedes elektronische Design ist das Verständnis und die effektive Behandlung der thermischen Dynamik von größter Bedeutung, und im Mittelpunkt dieser Herausforderung liegt der bescheidene, aber unverzichtbare Kühlkörper.
Dieser Artikel dient als umfassende Leitfaden für die Integration von Kühlkörper in PCB -Designs (Druckenschirmplatten). Wir werden untersuchen, warum das thermische Management von entscheidender Bedeutung ist, sich mit den grundlegenden Prinzipien der Kühlkörper befassen, ihre verschiedenen Arten und Materialien untersuchen und einen Schritt-für-Schritt-Ansatz zur Auswahl und Integration der richtigen Lösung für Ihre spezifische Anwendung liefern. Am Ende haben Sie ein solides Verständnis dafür, wie Sie Ihre Elektronik kühl, zuverlässig und auf ihrem Höhepunkt aufnehmen können.

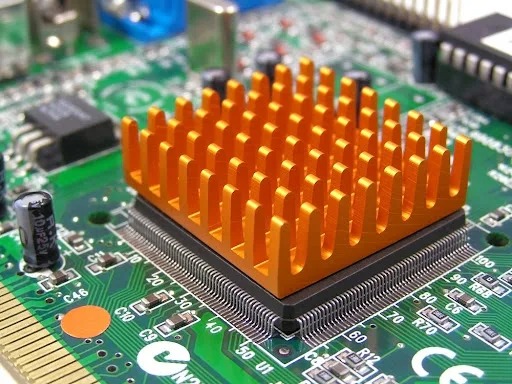

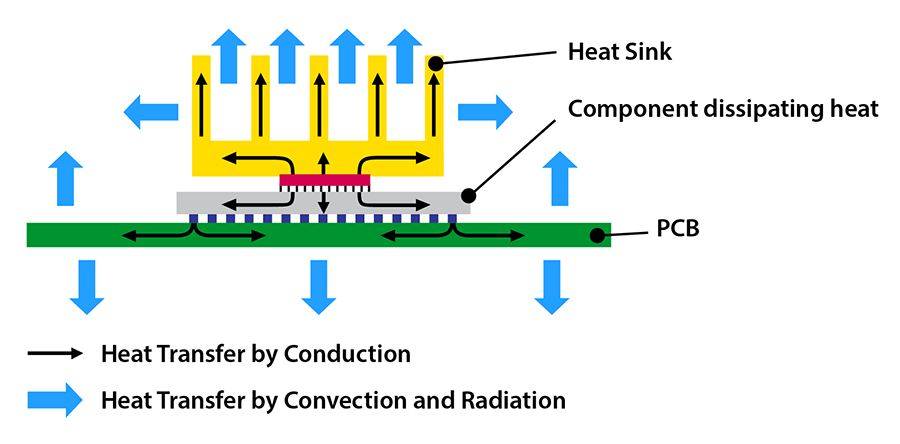

Im Kern ist ein Kühlkörper ein passiver Wärmetauscher, der die Wärme von einer heißen elektronischen Komponente in das umgebende Flüssigkeitsmedium, typischerweise Luft, abgeleitet hat. Sein Grundprinzip beruht auf der effizienten Übertragung von Wärmeenergie durch drei Hauptmodi:
Leitung: Die Wärme bewegt sich direkt durch feste Materialien von der heißeren Komponente zur Kühlkühlkörperbasis.

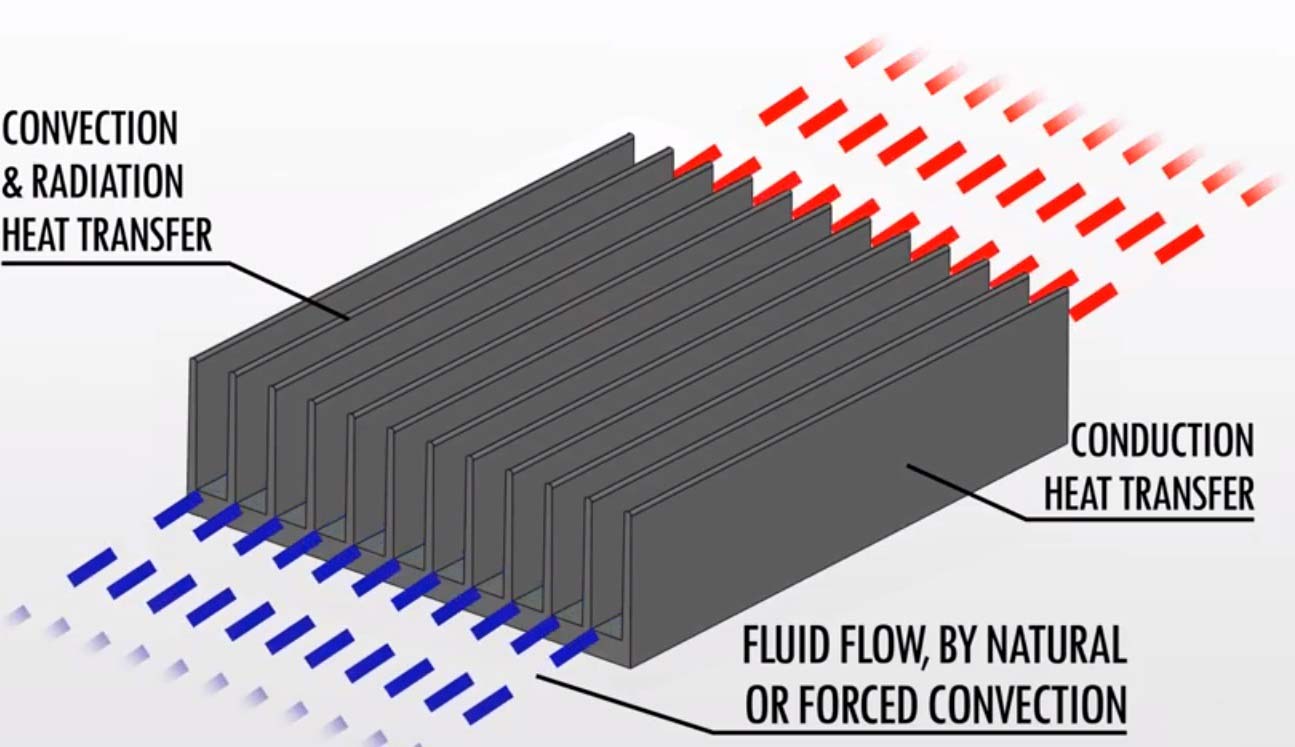

Konvektion: Wenn sich der Kühlkörper erwärmt, erwärmt sie die angrenzenden Luftmoleküle, wodurch sie weniger dicht werden und sich steigen. Kühlere, dichtere Luft fließt dann ein, um sie zu ersetzen, wodurch ein kontinuierlicher Strom entsteht, der Wärme weg trägt. Dies kann natürlich (passiv) oder erzwungen (aktiv) sein.
Strahlung: In den meisten luftgekühlten Systemen weniger signifikant, emittiert der Kühlkörper auch die Wärmeenergie als Infrarotstrahlung.
Kühlkörper werden weitgehend in zwei Haupttypen eingeteilt, basierend auf der Erleichterung der Konvektion:
Passive Kühlkörper: Diese beruhen ausschließlich auf natürliche Konvektionen und Strahlung, um Wärme abzulösen. Sie haben keine beweglichen Teile, was sie leise, sehr zuverlässig macht und keine zusätzliche Leistung benötigen. Ihre Kühlkapazität ist jedoch begrenzt, hängt von Umgebungsluftstrom ab und erfordert häufig größere Fußabdrücke, um wirksam zu sein. Sie sind ideal für Komponenten oder Anwendungen mit niedrigerer Leistung, bei denen Lärm und Stromverbrauch wichtige Anliegen sind.
Aktive Kühlkörper: Diese enthalten einen Lüfter oder Gebläse, um Luft über die Kühlkörperflossen aktiv zu zwingen und die Konvektion erheblich zu verbessern. Dieser erzwungene Luftstrom bietet eine überlegene Kühlkapazität und ermöglicht es, kleinere Kühlkörper mehr Leistung zu leiten. Die Kompromisse umfassen zusätzlichen Rauschen, Stromverbrauch, mögliche mechanische Ausfallpunkte (der Lüfter selbst) und die Notwendigkeit einer regelmäßigen Wartung (z. B. Staubentfernung). Aktive Kühlkörper sind für Hochleistungskomponenten wie CPUs, GPUs und Hochleistungsstromversorgungen unverzichtbar.
Die Notwendigkeit von Kühlkörper auf PCBs beruht direkt aus der Notwendigkeit, empfindliche elektronische Komponenten innerhalb ihrer sicheren Betriebstemperaturgrenzen zu halten. Das Überschreiten dieser Grenzwerte kann zu sofortigem Ausfall oder häufiger zu einer allmählichen Verschlechterung der Leistung und Zuverlässigkeit im Laufe der Zeit führen.
Die Wirksamkeit eines Kühlkörpers wird weitgehend durch seine Materialeigenschaften und komplizierte Designmerkmale bestimmt.
Aluminiumlegierungen (z. B. 6063-T5): Die häufigste Wahl aufgrund eines hervorragenden Eigenschaftenbilanzs. Aluminium bietet eine gute thermische Leitfähigkeit, ist leicht und sehr kostengünstig, was es für eine Vielzahl von Anwendungen geeignet ist. Es ist leicht extrudiert und ermöglicht komplexe Flossengeometrien.
Kupfer: Mit einer überlegenen thermischen Leitfähigkeit im Vergleich zu Aluminium ist Kupfer ideal für Anwendungen, die maximale Wärmeableitungen in einem engen Raum erfordern. Die Vorteile sind mit Kompromiss einhergehen: Kupfer ist deutlich schwerer, teurer und im Allgemeinen schwieriger in komplexe Formen zu fördern. Es wird häufig für Hochleistungsprozessoren oder in Hybridkonstruktionen verwendet.
Hybrid-/Verbundwerkstoffe: Um das Beste aus beiden Welten zu nutzen, verwenden einige Kühlkörper eine Kupferbasis (für direkten Kontakt mit der Komponente und hervorragende Leitung), die an Aluminiumflossen gebunden sind (für hellere Gewicht und kostengünstige Oberfläche). Aufstrebende Materialien wie Graphen und fortschrittliche Verbundwerkstoffe werden auch für ihre beeindruckenden thermischen Eigenschaften und leichten Potenzials untersucht, was in Zukunft noch effizientere Lösungen verspricht.
Oft übersehen, sind thermische Grenzflächenmaterialien (TIMS) für eine effiziente Wärmeübertragung von der Komponente zum Kühlkörper absolut kritisch. Selbst scheinbar glatte Oberflächen haben mikroskopische Unvollkommenheiten und Luftlücken, wenn sie in Kontakt stehen. Luft ist ein schlechter thermischer Leiter, daher wirken diese Lücken als thermische Barrieren. TIMS füllen diese Lücken und verbessern den leitenden Pfad erheblich.
Gemeinsame Arten von TIMS umfassen:
Wärmefette/-pasten: als dünne Schicht aufgetragen und bietet eine hervorragende thermische Leitfähigkeit und nassende Eigenschaften. Sie sind nicht heftig und können unordentlich sein.
Wärmekissen: Vorgeformte, komprimierbare Pads, die leicht zu anwenden und weniger chaotisch sind als Fett. Ihre thermische Leistung kann stark variieren.
Phasenwechselmaterial: Feste bei Raumtemperatur schmelzen sie bei Betriebstemperaturen, um Lücken effektiver zu füllen, und dann nach dem Abkühlen neu zu lösen.
Wärmeklebstoffe: Bieten Sie sowohl die thermische Leitfähigkeit als auch die mechanische Bindung an, wodurch sie eine dauerhafte Bindungslösung machen.
Die Flossen sind der Hauptmechanismus für die Übertragung von Wärme in die umgebende Luft durch Konvektion. Ihr Design wirkt sich direkt auf die Leistung des Kühlkörpers aus:
Oberfläche: Je mehr Oberfläche dem Luftstrom ausgesetzt ist, desto größer ist die Wärmeabteilung.
Flossenhöhe: größere Flossen bieten mehr Oberfläche, können jedoch den Luftstromwiderstand erhöhen.
Flossendicke: Dünnere Flossen ermöglichen mehr Flossen in einem bestimmten Volumen, zunehmende Oberfläche, können jedoch zerbrechlich sein.
Flossenabstand: Der optimale Abstand ist entscheidend. Zu nah und Luft gefangen; Zu weit voneinander entfernt und Oberfläche verschwendet.
Gemeinsame Flossentypen:
Gerade Flossen: Einfach, effektiv für erzwungene Konvektion.
Stiftflossen: Luftstrom in eine beliebige Richtung lassen, gut für die omnidirektionale Kühlung.
Skived Flossen: Erzeugt durch 'Skiving ' dünne Schichten aus einem Materialblock, das sehr dünne, dichte Flossen ermöglicht.
Verbundene Flossen: Einzelne Flossen, die an eine Basis gebunden sind und größere, dünnere Flossen ermöglichen, als die Extrusion zulässt.
Wellenflossen/gezackte Flossen: Kann Turbulenz und Oberfläche für eine verbesserte Konvektion erhöhen.
Die Auswahl des optimalen Kühlkörpers ist ein systematischer Prozess, bei dem die thermischen Eigenschaften und die Betriebsumgebung Ihrer Komponente verstehen müssen.
Komponentenleistung Dissipation (P D ): Dies ist die Wärmemenge (in Watt), die Ihre Komponente während des Betriebs erzeugt. Dieser entscheidende Wert findet sich in der Regel im Datenblatt der Komponente.
Maximale Anschlusstemperatur (T JMAX ): Auch aus dem Datenblatt ist dies die absolute maximale Temperatur, die der Halbleiteranschluss ohne Schaden oder erhebliche Leistungsverschlechterung sicher erreichen kann.
Umgebungstemperatur (T Amb ): Die Temperatur der Luft, die den Kühlkörper und die Leiterplatte im Gehäuse des Systems umgibt.
Zulässige Temperaturanstieg (ΔT): die maximal zulässige Temperaturdifferenz zwischen der Verbindung der Komponente und der Umgebungsluft: ΔT = t Jmax - T amb.
Der in ° C/w (oder k/w) gemessene thermische Widerstand ist eine kritische Metrik, die angibt, wie effektiv ein Material oder eine Grenzfläche den Wärmefluss widersteht. Ein niedrigerer thermischer Widerstand bedeutet eine bessere Wärmeübertragung.
Der gesamte thermische Widerstand von der Verbindung der Komponente zur Umgebungsluft (r θja ) ist die Summe mehrerer Widerstände im Wärmeweg:
Wo:
R θ JC : Thermiswiderstand von Junction-to-Case (aus dem Komponenten-Datenblatt).
R θ CS : Thermalwiderstand von Fall zu Sin (hauptsächlich durch die TIM- und Montagemethode bestimmt).
R θ SA : Weckenwiederungswiderstand (die inhärente Fähigkeit des Kühlkörpers, Wärme in die Luft abzuleiten).
Um den zu bestimmen erforderlichen Wärmewiderstand (r θsa ) , ordnen wir die aus der thermische Analogie des Ohms abgeleitete grundlegende Formel (δt = p d * r θja ) neu an:
Subtrahieren Sie dann die bekannten Widerstände:
Die R des gewählten Kühlkörpers θ SA muss gleich oder weniger als dieser berechnete erforderliche Wert sein.
Verfügbarer Raum (Fußabdruck und Z-Wasser): Vielleicht die häufigste Einschränkung. Der Kühlkörper muss physisch in den angegebenen Bereich auf der Leiterplatte und in das Gesamtgehäuse passen.
Luftstrombedingungen: entscheidend für die Konvektion. Gibt es genügend natürliche Konvektion? Wird ein Lüfter erzwungener Luftstrom liefern, und wenn ja, wie hoch ist die Luftstromrichtung und die Geschwindigkeit über dem Kühlkörper?
Kompatibilität der Montagemethode: Wie wird der Kühlkörper sicher an die Komponente angebracht? Dies wirkt sich auf die thermische Leistung und Nachbereitbarkeit aus.
Kosten vs. Leistungsverkörperungen: Hochleistungs-, niedrige Kühlkörper mit niedrigem R- θSA -Kühlkörper haben normalerweise höhere Kosten. Das Ausgleich von thermischen Bedürfnissen mit Budget ist unerlässlich.
Zuverlässigkeitsanforderungen: Für missionskritische oder langjährige Anwendungen sind Langlebigkeit und langfristige Stabilität des Kühlkörpers und seiner Anhaftung von größter Bedeutung.
Die effektive Integration eines Kühlkörpers geht über die Auswahl des richtigen Teils hinaus. Es beinhaltet strategische Auswahlmöglichkeiten für PCB -Design.
Der gute Kontaktdruck und das Minimieren des thermischen Widerstands an der Grenzfläche sind unabhängig von der Methode von entscheidender Bedeutung.
Wärmeklebstoffe/Bänder: Bieten Sie mechanische Bindung und Wärmeleitfähigkeit an. Vorteile: Einfache Anwendung, niedriges Profil. Nachteile: Oft dauerhaft, die Nacharbeiten schwierig machen; Die ordnungsgemäße Anwendung ist entscheidend, um Luftblasen zu vermeiden.
Clips/Federclips: Geben Sie eine konsistente, wiederholbare Klemmkraft an. Vorteile: Nacharbeitbar, keine Bohrungen auf PCB erforderlich. Nachteile: Kann das Komponentenpaket erheblich belasten; Das Clip -Design muss sogar Druck sicherstellen.
Schrauben/Hardware: Bieten Sie die sicherste und höchste Klemmkraft an. Vorteile: Sehr robust, sehr zuverlässig. Nachteile: Erfordert Befestigungslöcher auf der Leiterplatte und möglicherweise der Komponente; Sorgfalt erforderlich, um zu übertreffende oder elektrische Shorts zu verhindern.
Löten: Für bestimmte Kühlkörpertypen (z. B. diejenigen mit einer für den Reflow ausgestatteten Basis) bietet Löten einen hervorragenden thermischen Weg mit niedriger Resistenz. Vorteile: robust, sehr niedriger thermischer Widerstand. Nachteile: Permanent, hoher thermischer Stress während des Lötens und Abbaues.
Das physische Layout von Komponenten auf der PCB wirkt sich erheblich auf die thermische Leistung aus:
Ausbreiten gegen Gruppierung: Während es oft intuitiv ist, heiße Komponenten zu verteilen, kann es effektiver sein, sie mit einem gemeinsamen, großen Kühlkörper zu gruppieren, wenn ein angemessener Luftstrom sichergestellt wird. Vermeiden Sie Clustering-Hochleistungskomponenten ohne dedizierte Kühlwege.
Nähe zum Luftstrom: Platzieren Sie die wärmeerzeugenden Komponenten und ihre Kühlkörper direkt in den Weg des Kühlluftstroms (z.
Vermeidung von Hotspots: Verwenden Sie thermische Simulationswerkzeuge, um potenzielle Hotspots während der Entwurfsphase zu identifizieren und die Platzierung der Komponenten anzupassen, um die Wärme gleichmäßiger zu verteilen.
Isolierung: Halten Sie temperaturempfindliche Komponenten (z. B. Präzisionssensoren, Kristalloszillatoren) von großen Wärmequellen fern, um ihre Leistung und Genauigkeit aufrechtzuerhalten.
Das PCB -Substrat und Kupferschichten sind wertvolle Werkzeuge für das thermische Management:
Dicke Kupferspuren und -flugzeuge: Verwenden breiterer, dickerer Kupferspuren und dedizierter Kupfergüsse/Flugzeuge für Strom- und Grundschichten wirken als ausgezeichneter interner Wärmeverteiler, der lokalisierte Wärme über einen größeren Bereich verteilt.
Wärme Vias und über Arrays: Dies sind kleine, plattierte Löcher, die Kupferschichten verbinden. Durch das Platzieren von Arrays von thermischen VIAS direkt unter eine wärmeerzeugende Komponente oder sein Wärmekissen führt die Wärme effektiv durch die Leiterschichten zu internen oder externen Kupferebenen durch, die sie dann an die Luft oder einen Kühlkörper ablassen.
Metal Core PCBs (MCPCBS): Für sehr hohe Leistungsanwendungen (wie LED-Beleuchtungsmodule oder Kraftumwandler) bieten MCPCBS mit einem Aluminium- oder Kupferkern eine signifikant überlegene thermische Leitfähigkeit im Vergleich zu Standard-FR-4 und fungiert als integrierter Kühlkörper.
Kupfermünzen: Dies sind kleine, feste Kupferschlecken, die in die PCB direkt unter dem thermischen Pad einer Komponente eingebettet sind und einen hocheffizienten, lokalisierten Wärmeweg von der Komponente zu einem externen Kühlkörper oder einer größeren Kupferebene bieten.
Für komplexe oder leistungsstarke Designs werden fortschrittlichere Techniken und leistungsstarke Tools von unschätzbarem Wert.
Wärmerohre und Dampfkammern: Diese hocheffizienten passiven Geräte nutzen einen Phasenveränderungsprozess (Verdunstung und Kondensation eines Arbeitsfluids), um große Mengen an Wärme über relativ lange Entfernungen schnell zu transportieren, was sie ideal für kompakte Systeme oder solche, bei denen die Wärmequelle nicht direkt durch einen herkömmlichen Keimekreis zugänglich ist.
Flüssigkühlungssysteme: Obwohl für typische Komponenten auf PCB-Ebene weniger verbreitet sind, werden in extremen Hochleistungsanwendungen (z. B. Serverregal, Server-Racks, High-End-Gaming-PCs) für ihre beispiellosen Wärmeableitungsfähigkeiten weniger verbreitet.
Wichtigkeit: Wenn Sie sich ausschließlich auf empirische Tests nach dem Prototyping verlassen, kann es kostspielig und zeitaufwändig sein. Die CFD -Software (Computational Fluid Dynamics) ermöglicht es Ingenieuren, die thermische Leistung virtuell vorherzusagen, Hotspots zu identifizieren, verschiedene Kühlkörperdesigns zu bewerten und die Platzierung der Komponenten lange vor der Erstellung physikalischer Prototypen zu optimieren.
Vorteile: Reduziert Design -Iterationen, spart Entwicklungszeit und Kosten und führt zu robusteren, zuverlässigeren Produkten.
Tools: Es stehen verschiedene leistungsstarke Software -Suiten zur Verfügung, darunter Altium -Designer (mit seinen thermischen Analysefunktionen), Autodesk Nastran, ANSYS ICEPAK und COMSOL -Multiphysik.
Trotz sorgfältiger Planung stehen Designer bei der Integration von Kühlkörper häufig mit mehreren häufigen Herausforderungen:
Raumbeschränkungen: Die Miniaturisierung erfordert ständig die für effektive Kühlkörper erforderliche physische Größe. Kreative Designs, Skived Flossen oder benutzerdefinierte Lösungen sind häufig erforderlich.
Kosten vs. Leistungsabfälle: Die optimale thermische Leistung erzielen häufig höhere Materialkosten (z. B. Kupfer) oder komplexere Fertigung (z. B. Skived Flossen). Das Ausgleich dieser Faktoren innerhalb des Budgets ist eine ständige Herausforderung.
Mechanische Spannung: Große oder schwere Kühlkörper, insbesondere solche, die die Clip- oder Schraubenmontage verwenden, können die PCB- oder Komponentenpaket erhebliche mechanische Spannung ausüben, die möglicherweise zu Schäden im Laufe der Zeit führt, wenn sie nicht ordnungsgemäß gestaltet sind.
Überarbeitung und Reparatur: Einige Befestigungsmethoden, insbesondere starke thermische Klebstoffe oder Kühlkörper, machen die Komponenten -Überarbeitung oder den Ersatz für Kühlkörper extrem schwierig, ohne die PCB oder die Komponente zu beschädigen.
Elektromagnetische Interferenz (EMI): Obwohl nicht direkt ein thermisches Problem, kann das Vorhandensein großer metallischer Kühlkörper manchmal die elektromagnetische Kompatibilität (EMC) beeinflussen, indem unbeabsichtigte Antenneneffekte oder Abschirmung erzeugt werden. Eine sorgfältige Platzierung und Erdung sind erforderlich.
Ein wirksames thermisches Management mit Kühlkörper im Vordergrund ist kein nachträglicher Gedanke mehr, sondern eine grundlegende Säule erfolgreicher elektronischer Design. Durch das Verständnis der Prinzipien der Wärmeübertragung, der sorgfältigen Auswahl geeigneter Materialien und Konstruktionen und der Implementierung Best Practices in PCB -Layout können die Ingenieure sicherstellen, dass ihre elektronischen Geräte zuverlässig funktionieren, optimal funktionieren und ihre beabsichtigte Lebensdauer erreichen. Da die Elektronik weiterhin miniaturisieren und die Stromversorgung erhöhen, wird die Innovation in thermischen Lösungen eine kritische treibende Kraft für eine kühlere und effizientere Zukunft bleiben.
