Beim unerbittlichen Streben nach technologischem Fortschritt werden moderne elektronische Systeme immer leistungsfähiger und kompakter und erzeugen immensen Wärme, die traditionelle Kühlmethoden zu kämpfen haben. Diese Herausforderung macht tiefe Bearbeitung flüssiger Kaltplatten zu einer wesentlichen Lösung für die thermische Bewirtschaftung. Dieser Artikel wird sich mit einer tiefen Kälteplatte, wie diese präzisionsbearbeiteten Kaltplatten funktionieren, die fortschrittlichen Fertigungstechniken, ihre entscheidende Rolle in verschiedenen Hochleistungsbranchen und warum Kingka Ihr idealer Partner für diese hochwertigen Flüssigkühlungslösungen ist, befassen.

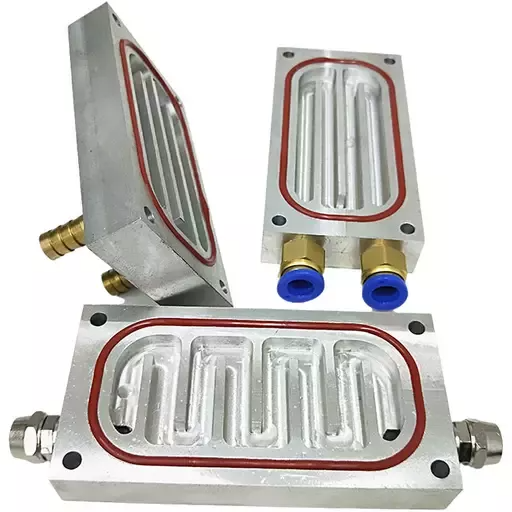

Eine tiefgreifende flüssige Kaltplatte ist ein präzisionsmotorteres thermisches Managementgerät, das eine erweiterte CNC-Bearbeitung verwendet, um in einem festen Metallblock komplizierte interne Flüssigkeitskanäle zu erzeugen. Für Hochleistungssysteme ist es unerlässlich, da es intensive Wärmebelastungen effizient löst, um eine optimale Betriebsstabilität zu gewährleisten, die Leistungsabbau zu verhindern und die Lebensdauer kritischer elektronischer Komponenten erheblich zu verlängern.
Moderne Elektronik, von leistungsstarken Datenservern bis hin zu fortgeschrittenen medizinischen Bildgebungsgeräten, erzeugen immense Wärme. Die traditionelle Luftkühlung fällt häufig zu kurz und kann mit der konzentrierten thermischen Energie in zunehmend kompakten Konstruktionen nicht fertig werden. Hier tritt die flüssige Kühlung und insbesondere die fortgeschrittene Tiefenbearbeitungs -Flüssigkeitskalte als überlegene Lösung ein und bietet beispiellose Wärmeableitungsfähigkeiten.
Wie erhöht Deep Machining die Leistung von Flüssigkaltplatten?
Welche Branchen profitieren am meisten von tiefen, liquiden Kaltplatten?
Häufig gestellte Fragen (FAQs) zu tiefen Bearbeitung flüssigen Kaltplatten
Sind Sie neugierig auf die Kerntechnologie hinter dem fortschrittlichen thermischen Management? Eine tiefe Kaltplatte für flüssige Kaltplatten repräsentiert den Höhepunkt von Wärmeübertragungslösungen, die speziell für die anspruchsvollsten thermischen Herausforderungen in der modernen Elektronik entwickelt wurden. Das Verständnis seiner grundlegenden Natur ist der Schlüssel zur Wertschätzung seiner kritischen Rolle.
Eine tiefe Kaltplatte für flüssige Kälte ist ein hocheffizienter Wärmetauscher, der aus einem festen Block aus thermisch leitfähigem Material, typischerweise Aluminium oder Kupfer, genau konstruiert ist. Mithilfe erweiterter CNC -Bearbeitungstechniken werden komplizierte interne Flüssigkeitskanäle genau geschnitzt. Im Gegensatz zu anderen Fertigungsmethoden ermöglicht die tiefe Bearbeitung eine beispiellose Komplexität und Präzision des benutzerdefinierten Kanaldesigns , wodurch überlegene Wärmeübertragungsfunktionen in diesen CNC -Fundplatten ermöglicht werden können.
Lassen Sie uns tiefer in die theoretische Basis, die Entwurfskompromisse und die praktischen Auswirkungen dieser hoch entwickelten Komponente eintauchen.
Im Kern arbeitet eine tiefe, maschinelle flüssige Kaltplatte nach den Prinzipien der Leitung und Konvektion . Die durch eine Komponente (z. B. eine CPU, GPU oder Leistungsmodul) erzeugte Wärme wird zunächst durch Leitung in die Grundplatte der Kaltplatte übertragen. Von dort wird es durch erzwungene Konvektion auf das flüssige Kühlmittel übertragen, das durch die inneren Kanäle fließt. Die Effizienz dieser Übertragung ist von größter Bedeutung.
Leitung: Die Auswahl des Materials (z. B. Kupfer für seine hohe thermische Leitfähigkeit von ~ 400 W/mK oder Aluminium für das leichtere Gewicht und die Kostenwirksamkeit bei ~ 200 W/mK) wirkt sich direkt aus, wie sich die Wärme von der Komponente schnell die Wärme in die Kaltplatte bewegt.
Konvektion: Das Design der internen Kanäle (Mikrokanäle, Serpentin, Parallelfluss) und die Eigenschaften des Kühlmittels (z. B. Wasser, Glykol-Wasser-Gemische, Dielektrikumflüssigkeiten) bestimmen den konvektiven Wärmeübertragungskoeffizienten. Ein höherer Koeffizienten bedeutet eine effizientere Wärmeentfernung. Beispielsweise kann eine gut gestaltete Mikrokanalkaltplatte Wärmeübertragungskoeffizienten erreichen, die signifikant höher sind als herkömmliche Kühlkörpern, die mit floßen geflochten werden.
Die Leistung einer tiefen Kaltplatte mit einer tiefen Bearbeitung ist ein zartes Gleichgewicht zwischen Materialeigenschaften, Kanalkonstruktionen und Herstellungspräzision.
Materialauswahl für bearbeitete Kaltplatten:
Kupfer: Ausgewählt für extrem hohe Wärmeflussanwendungen, bei denen die maximale Leistung aufgrund ihrer überlegenen thermischen Leitfähigkeit von entscheidender Bedeutung ist.
Aluminium: leichter und kostengünstiger, ideal für Anwendungen, bei denen Gewicht oder Budget ein Problem darstellt, wie z ..
Edelstahl: Wird in korrosiven Umgebungen verwendet, in denen chemische Verträglichkeit und Langlebigkeit gegenüber der reinen Wärmeleitfähigkeit priorisiert werden, häufig als Flüssigkeitskalte aus Edelstahl aus rostfreiem Stahl.
Kanalgeometrie zur Präzisionskühlung:
Serpentin: bietet lange Durchflusswege für die maximale Wärmeabsorption, kann jedoch zu einem höheren Druckabfall führen.
Parallele Fluss: Liefert einen niedrigeren Druckabfall, kann jedoch eine weniger gleichmäßige Temperaturverteilung aufweisen.
Mikrokanäle: Extrem hohe Oberfläche für außergewöhnliche Wärmeübertragung in kompakten Räumen, aber anfällig für Verstopfung und Hochdruckabfall.
Stiftflossen/Turbulatoren: Verbesserung der Turbulenz und Mischung, Verbesserung des Wärmeübergangs, aber zunehmender Druckabfall.
Beispiel 1: High-Power-Server-CPU-Kühlung
Für eine moderne Server-CPU, die 250-300W erzeugt, wird häufig eine tief bearbeitete Aluminiumkaltplatte mit optimierter Serpentin- oder Parallelkanäle verwendet. Die Präzisionsbearbeitung sorgt für einen minimalen thermischen Widerstand zwischen der CPU und dem Kühlmittel und hält die CPU -Temperaturen unter kritischen Schwellenwerten (z. B. 85 ° C).
Beispiel 2: Elektrofahrzeug (EV) Wechselrichterkühlung
EV -Wechselrichter können Kilowatt von Wärme erzeugen. Hier ist eine Kupfer-Tiefenkaltplatte mit komplexen inneren Strukturen, die möglicherweise Pinflossen oder sehr dichte Mikrokanäle enthalten, unerlässlich. Die hohe thermische Leitfähigkeit von Kupfer in Kombination mit dem optimierten Durchflussweg sorgt für eine effiziente Kühlung von IGBTs (bipolare Gate -Transistoren), die den thermischen Ausreißer verhindern und die Zuverlässigkeit des Fahrzeugs sicherstellen.
Der praktische Einfluss einer gut gestalteten, tiefen Bearbeitungsflüssigkeitskalten ist tiefgreifend:
Verbesserte Leistung: Durch die Aufrechterhaltung von Komponenten bei optimalen Betriebstemperaturen verhindert die Kälteplatte das thermische Drossel, sodass Prozessoren und Leistungsmodule für längere Perioden ihre Spitzenleistung betreiben können.
Verlängerte Lebensdauer: Verringerte Betriebstemperaturen verlangsamen die Verschlechterung des Materialverschlusses erheblich, was zu einer längeren Lebensdauer für teure elektronische Komponenten führt. Für alle 10 ° C -Reduzierungen der Betriebstemperatur kann sich die Lebensdauer eines Halbleitergeräts verdoppeln.
Erhöhte Leistungsdichte: Ermöglicht das Design kompakterer und leistungsfähigerer Systeme, da Wärme kein begrenzender Faktor für die Komponentendichte mehr ist.
Reduziertes Geräusch: Flüssigkühlungssysteme sind im Allgemeinen leiser als Luftkühlsysteme, da sie eher auf Pumpen als auf Hochgeschwindigkeitsventilatoren angewiesen sind.
Testmethoden:
Um die Leistung einer tiefen Kälteplatte mit einer tiefen Bearbeitung zu überprüfen, werden mehrere Tests durchgeführt:
Messung des Wärmewiderstands: Quantifiziert die Effizienz der Wärmeübertragung von der Komponente zum Kühlmittel.
Druckabfallprüfung: Misst den Widerstand gegen den Flüssigkeitsfluss und sorgt dafür, dass die Kälteplatte keine übermäßige Pumpenleistung erfordert.
Lecketests: Kritisch für die Flüssigkühlung, um die Integrität der Flüssigkeitskanäle zu gewährleisten. Dies beinhaltet häufig Helium -Leck -Erkennung oder Druckabfalltests.
Fragen Sie sich, was für flüssige Kaltplatten so wichtig ist? Es geht nicht nur darum, ein Loch zu machen; Es geht um Präzision, Komplexität und die Fähigkeit, überlegene thermische Leistung freizuschalten, die andere Fertigungsmethoden einfach nicht erreichen können.
Die tiefe Bearbeitung erhöht die Leistung der Flüssigkaltplatte, indem sie die Erstellung von hoch komplizierten, präzise und optimierten inneren Flüssigkeitskanälen in einem festen Metallblock ermöglichen. Dieser Präzisionsniveau ermöglicht einen maximierten Oberflächenkontakt zwischen dem Kühlmittel und dem erhitzten Material, optimierten Durchflusspfaden für eine effiziente Wärmeübertragung und eine überlegene strukturelle Integrität, was zu erheblich verbesserten Wärmeableitungsfähigkeiten führt.
Lassen Sie uns die spezifischen Möglichkeiten untersuchen, wie die tiefe Bearbeitung zu dieser erhöhten Leistung beiträgt.
Der Kernvorteil der tiefen Bearbeitung, insbesondere mit fortschrittlichem CNC -Fräsen, liegt in seiner Fähigkeit, komplexe interne Geometrien zu erzeugen, die mit anderen Methoden wie Stempeln, Extrusion oder sogar einigen Formen des Löschens unmöglich oder unpraktisch sind.
Mikrokanäle: Tiefe Bearbeitung ermöglicht die Erstellung extrem kleiner Kanäle (bis hin zu Submillimeterbreiten) mit hohen Seitenverhältnissen. Diese Mikrokanäle erhöhen die benetzte Oberfläche pro Volumeneinheit dramatisch und führen zu sehr hohen Wärmeübertragungskoeffizienten. Beispielsweise kann eine kalte Platte mit 0,5 mm breiten Mikrokanälen deutlich mehr Wärme auflösen als eine mit 5 mm breiten Kanälen, die mit dem gleichen Fußabdruck sind.
Optimierte Durchflusswege: Die CNC-Bearbeitung ermöglicht das Design nichtlinearer, krummliniger oder verzweigter Fließwege, die auf bestimmte Wärmequellenpositionen und Flüssigkeitsdynamik zugeschnitten werden können. Dies gewährleistet eine gleichmäßige Durchflussverteilung und minimiert den Druckabfall und maximiert gleichzeitig die Wärmeaufnahme.
Integrierte Merkmale: Funktionen wie Turbulatoren, Stiftflossen oder Durchflussverteiler können genau direkt in die Kanalwände bearbeitet werden, wodurch Turbulenzen und Wärmeübertragung weiter verbessert werden, ohne separate Komponenten hinzuzufügen.
Beispiel 1: HPC-Cluster (High-Performance Computing)
In HPC erzeugen CPUs und GPUs eine immense, lokalisierte Wärme. Tiefe Kaltplatten mit präzise entwickelten Mikrokanälen sind entscheidend, um diese Wärme effizient zu extrahieren. Die Fähigkeit, Kanallayouts für bestimmte Chipgeometrien anzupassen, sorgt für einen optimalen thermischen Kontakt und den Flüssigkeitsfluss über den gesamten Matrize, verhindern Hotspots und ermöglichen eine anhaltende Spitzenleistung.
Beispiel 2: Semiconductor Manufacturing -Geräte
Geräte, die bei der Herstellung von Halbleiter (z. B. Plasma -Ästern, Abscheidungssystemen) verwendet werden, erfordern häufig eine präzise Temperaturregelung kritischer Prozesskammern oder Komponenten. Tiefe Kaltplatten können direkt in diese Komponenten integriert werden und bieten eine hoch lokalisierte und stabile Temperaturregulation, die für die Prozessertrag und Qualität von entscheidender Bedeutung ist.
Die tiefe Bearbeitung bietet ein überlegenes internes Oberflächenfinish im Vergleich zu Methoden wie Gießen oder sogar einige Formen des Löschens.
Reduzierter Durchflusswiderstand: Eine glattere innere Oberfläche reduziert die Reibung zwischen Flüssigkeit und Kanalwänden, was zu einem niedrigeren Druckabfall über die Kaltplatte führt. Dies bedeutet, dass weniger Pumpenleistung erforderlich ist oder höhere Durchflussraten mit derselben Pumpe erreicht werden können, was beide zur besseren thermischen Leistung beitragen.
Minimierter Verschmutzung: Glättere Oberflächen sind weniger anfällig für die Flüssigkeitsseitenverschmutzung (Akkumulation von Ablagerungen), die die Effizienz des Wärmeübertragung über die Zeit beeinträchtigen können.
Verbesserte Materialintegrität: Durch Bearbeitung aus einem festen Block bleibt die inhärente Stärke und die thermische Leitfähigkeit des Materials erhalten. Es gibt keine Schwachstellen, die durch Verbindungsmethoden (z. B. Löschen von Nähten oder Schweißlinien) eingeführt werden, die die thermische Leistung beeinträchtigen oder zu Lecks unter Druck führen können. Dies ist besonders wichtig für Hochdruck- oder Hochtemperaturanwendungen.
Praktische Auswirkungen:
Betrachten Sie eine Kaltplatte für ein Hochleistungs-Laserdioden-Array. Jede Unvollkommenheit in den internen Kanälen kann zu einer lokalisierten Flussstagnation führen, die Hotspots erzeugt, die die Laserleistung beeinträchtigen oder sogar einen Fehler verursachen. Tiefe Bearbeitung sorgt für die erforderliche Präzision und Oberflächenqualität für solche kritischen Anwendungen.
Deep Machining bietet eine beispiellose Flexibilität bei der Designanpassung und des schnellen Prototyps.
MEKTIERTE Lösungen: Jedes Hochleistungssystem hat einzigartige thermische Anforderungen. Tiefe Bearbeitung ermöglicht die Erstellung von wirklich benutzerdefinierten Kaltplatten, die genau so konzipiert sind, dass sie spezifische Komponentenlayouts, Wärmebelastungen und Raumbeschränkungen entsprechen. Dies steht im scharfen Kontrast zu Lösungen außerhalb der Schäfchen, die häufig auf Leistung oder Passform kompromittieren.
Schnelle Iteration: Für die Entwicklung neuer Produkte ermöglicht Deep Machining eine schnelle Iteration von Designs. Ingenieure können verschiedene Kanalgeometrien oder Materialdicken relativ leicht testen und den F & E -Zyklus beschleunigen. Diese Beweglichkeit ist in rasanten Branchen wie Luft- und Raumfahrt oder Telekommunikation von entscheidender Bedeutung.
Integrierte Merkmale: Über nur flüssige Kanäle können tiefe Bearbeitung Befestigungsmerkmale, Sensoranschlüsse oder vielfältige Verbindungen direkt in die Kaltplatte integrieren, wodurch die Komplexität der Baugruppe und mögliche Leckpunkte reduziert werden.
Beispiel: benutzerdefiniertes Leistungselektronikmodul
Für ein Unternehmen, das eine neue Generation von Strome -Elektronik für erneuerbare Energien entwickelt, ist möglicherweise eine Kaltplatte mit spezifischen Montagemustern für IGBTs, integrierte Temperatursensorbohrungen und eine einzigartige Verbreitung ihrer vorhandenen Kühlschleife erforderlich. Durch die tiefe Bearbeitung kann Kingka eine so stark maßgeschneiderte Lösung effizient erzeugen.
Sind Sie neugierig auf die anspruchsvollen Prozesse, die diese thermischen Lösungen mit leistungsstarken Leben zum Leben erwecken? Die Schaffung einer tiefen Kaltplatte mit tiefem Bearbeitungsflüssigkeit beinhaltet mehr als nur das einfache Mahlen. Es nutzt modernste Herstellungstechniken, um eine beispiellose Präzision und Qualität zu erreichen.
Zu den erweiterten Fertigungstechniken, die in Tiefenbearbeitung flüssigen Kaltplatten verwendet werden, gehören hauptsächlich Multi-Achsen-CNC-Mahlen, spezialisierte Werkzeuge und strenge Nachbearbeitungsprozesse wie Abgrenzung, Reinigung und Präzisionsleckstests. Diese Methoden ermöglichen die Schaffung komplexer interner Geometrien, gewährleisten überlegene Oberflächenoberflächen und garantieren die strukturelle Integrität und die leckere Leistung, die für hochverträgliche Anwendungen von entscheidender Bedeutung ist.
Lassen Sie uns mit den spezifischen Techniken und ihrer Bedeutung eingehen.
Der Eckpfeiler der tiefen Bearbeitung flüssigen Kälteplatten ist ein Multi-Ach-Computer Numerical Control (CNC) . Im Gegensatz zu herkömmlichem 3-Achsen-Mahlen, das sich entlang der X-, Y- und Z-Achsen bewegt, ermöglichen Multi-Achsen-Maschinen (typischerweise 4-Achse oder 5-Achse) das Schneidwerkzeug oder das Werkstück, wodurch der Zugang zu komplexen Geometrien aus mehreren Winkeln ohne Wiederfixieren ermöglicht wird.
Komplexe Kanalerstellung: 5-Achsen-CNC-Maschinen können hoch komplizierte, nichtlineare und dreidimensionale Flüssigkeitskanäle erzeugen, einschließlich gekrümmter Pfade, unterschiedlichen Kanaltiefen und integrierten Merkmalen wie Turbulatoren oder Strömungsverteiler. Dieser Komplexitätsniveau ist für die Optimierung des Flüssigkeitsflusss und die Maximierung der Wärmeübertragungsoberfläche innerhalb eines kompakten Fußabdrucks von entscheidender Bedeutung.
Präzision und Wiederholbarkeit: CNC -Maschinen bieten extrem hohe Präzision (häufig innerhalb von Mikrometern) und eine hervorragende Wiederholbarkeit, um sicherzustellen, dass jede produzierte Kaltplatte genaue Spezifikationen erfüllt. Dies ist entscheidend für die konsistente thermische Leistung über Chargen hinweg.
Effizienz der Materialentfernung: Fortgeschrittene Werkzeug- und Hochgeschwindigkeitsbearbeitungsstrategien mit Multi-Achse-CNC können große Mengen an Material effizient entfernen und gleichzeitig enge Toleranzen aufrechterhalten und die Herstellungszeit und -kosten verkürzt.
Beispiel 1: Luft- und Raumfahrt -Avionikkühlung
In der Luft- und Raumfahrt sind Raum und Gewicht kritisch. Eine Kaltplatte für ein Avioniksystem erfordert möglicherweise komplexe, verwobene Kanäle, um mehrere Wärmequellen innerhalb eines sehr eingeschränkten Volumens abzukühlen. Eine 5-Achsen-CNC-Maschine kann diese Kanäle genau aus einem einzelnen Aluminiumblock schnitzen, um eine optimale thermische Leistung und strukturelle Integrität für anspruchsvolle Flugbedingungen zu gewährleisten.
Beispiel 2: Hochleistungslasersysteme
Das Abkühlen des Verstärkungsmediums oder der Optik in einem Hochleistungslaser erfordert eine extrem gleichmäßige Temperaturverteilung. Tiefe Bearbeitung ermöglicht die Erstellung von Kaltplatten mit hoch optimierten Strömungsfeldern, die eine gleichmäßige Kühlung über die gesamte Oberfläche gewährleisten, wodurch die thermische Linsen oder Spannung verhindert wird, die die Laserleistung beeinträchtigen könnten.
Das Erreichen von tiefen, schmalen und präzisen Kanälen erfordert mehr als nur eine Mehrfach-Achsen-Maschine. Es erfordert spezielle Werkzeuge und ausgefeilte Bearbeitungsstrategien.
Lang Reach-Endmühlen: Um tiefe Kanäle zu erstellen, werden spezialisierte Langstrecken-Endmühlen verwendet. Diese Werkzeuge sind so konzipiert, dass sie die Starrheit aufrechterhalten und die Ablenkung minimieren, auch wenn sie weit in das Material erstreckt und die Genauigkeit am Boden der tiefen Taschen sicherstellt.
Schneider mit kleinem Durchmesser: Für Mikrokanäle werden Cutter aus extrem kleinem Durchmesser (z. B. 0,2 mm bis 1 mm) verwendet. Diese erfordern sehr hohe Spindelgeschwindigkeiten und präzise Futterraten, um den Werkzeugbruch zu verhindern und das gewünschte Oberflächenfinish zu erreichen.
Kühlmittelmanagement: Eine effektive Kühlmittelabgabe ist während der tiefen Bearbeitung von entscheidender Bedeutung, um die durch Schneiden, Schmierung des Werkzeugs erzeugte Wärme zu leiten und Chips zu evakuieren. Dies verhindert den Werkzeugverschleiß und sorgt für einen sauberen, genauen Schnitt.
Adaptive Bearbeitung: Advanced CAM (Computer-Aided Manufacturing) -Software kann adaptive Bearbeitungsstrategien implementieren, mit denen die Werkzeugpfade anhand der Materialbedingungen anpassen, die Materiellentfernungsraten optimieren und die Lebensdauer des Werkzeugs verlängerten.
Praktischer Rat: Wenn Sie einen Hersteller bewerten, erkundigen Sie sich nach ihren Werkzeugkapazitäten und deren Ansatz zur Bearbeitung von Tiefstöcken. Ein Unternehmen wie Kingka mit 35 Sätzen High-End-CNC-Maschinen zeigt eine starke Investition in die erforderlichen Geräte für solche komplexen Arbeiten an.
Sobald die Bearbeitung abgeschlossen ist, ist eine Reihe kritischer Nachbearbeitungsschritte und strenge Qualitätskontrollmaßnahmen von entscheidender Bedeutung, um die Leistung und Zuverlässigkeit der Kaltplatte zu gewährleisten.
Debring: Bearbeitung kann kleine Grat hinterlassen, insbesondere in komplizierten Kanälen. Diese müssen akribisch entfernt werden, um die Obstruktion der Strömungen, die Partikelverunreinigung und mögliche Lecks zu verhindern. Zu den Techniken gehören abrasive Flussbearbeitung, Vibrationsfinish oder manuelles Entlassung.
Reinigung: Nach dem Bearbeiten und Abbau muss die Kaltplatte gründlich gereinigt werden, um Restchips, Schnittflüssigkeiten oder Verunreinigungen zu entfernen. Dies beinhaltet häufig eine mehrstufige Ultraschallreinigung mit speziellen Waschmitteln, gefolgt von Spülen und Trocknen. Sauberkeit ist von größter Bedeutung, um die Verstopfung von Mikrokanälen zu verhindern und die Flüssigkeitskompatibilität zu gewährleisten.
Präzisionsleckstests: Dies ist vielleicht der kritischste nach der Maschinierung. Da flüssige Kälteplatten unter Druck arbeiten, kann selbst ein mikroskopisches Leck zu einem Systemfehler führen.
Helium -Leck -Detektion: Eine hochempfindliche Methode, bei der die Kälteplatte mit Helium unter Druck gesetzt wird, und ein Massenspektrometer alle entkommenden Heliummoleküle erkannt. Dies kann Lecks von nur 10^-9 mbar.l/s identifizieren.
Druckabfallprüfung: Die Kaltplatte wird mit Luft oder Stickstoff unter Druck gesetzt, und der Druck wird im Laufe der Zeit überwacht. Ein signifikanter Druckabfall zeigt ein Leck an.
Oberflächenbehandlung: Je nach Anwendung können Kaltplatten Oberflächenbehandlungen wie Anodisierung (für Aluminium, um Korrosionsbeständigkeit und dielektrische Eigenschaften) oder Passivierung (für Edelstahl) zu verbessern.
Beispiel: medizinische Bildgebungsgeräte
Kaltplatten für MRT- oder CT-Scanner müssen absolut und lecksicher und frei von Verunreinigungen sein, um die Sicherheit und die Zuverlässigkeit der Patientensicherheit zu gewährleisten. Strenge Helium-Leck-Tests und mehrstufige Reinigung sind Standardverfahren, um diese strengen Anforderungen an die medizinische Industrie zu erfüllen.
Fragen Sie sich, wo die hochmodernen Fähigkeiten von Tiefenbearbeitungs-Flüssigkaltplatten den größten Einfluss haben? Diese fortschrittlichen thermischen Lösungen sind nicht nur ein Luxus. Sie sind eine Notwendigkeit in Sektoren, in denen unermessliche Wärme Leistung, Sicherheit oder sogar Missionserfolg beeinträchtigen kann.
Tiefe, liquide Kälteplatten sind für Branchen am vorteilhaftesten, die durch hohe Stromdichte, strenge thermische Managementanforderungen und die Notwendigkeit von kompakten, zuverlässigen und leistungsstarken elektronischen Systemen gekennzeichnet sind. Zu den wichtigsten Sektoren gehören Hochleistungs-Computing, Elektrofahrzeuge, erneuerbare Energien, Medizinprodukte, Luft- und Raumfahrt und industrielle Automatisierung, bei denen die herkömmliche Luftkühlung nicht ausreicht, um intensive Wärmebelastungen zu leiten.
Lassen Sie uns die spezifischen Anwendungen und Vorteile in diesen kritischen Branchen untersuchen.
Die unerbittliche Nachfrage nach einer schnelleren Verarbeitung in HPC-, KI- und Rechenzentren erzeugt enorme Wärmebelastungen aus CPUs, GPUs und Hochgeschwindigkeitsspeicher.
Anwendung: Kühlung von Serverregalen, Supercomputern, KI -Beschleunigern und Kryptowährungs -Mining -Rigs.
Nutzen: Tiefe Kaltplatten ermöglichen eine höhere Komponentendichte und ermöglichen mehr Verarbeitungsleistung in einem kleineren Fußabdruck. Sie verhindern thermische Drosselung und gewährleisten eine anhaltende Spitzenleistung für komplexe Berechnungen und Datenverarbeitung. Die Flüssigkühlung reduziert auch den Energieverbrauch des Rechenzentrums signifikant, indem die Kühllüfungsleistung gesenkt und höhere Umgebungstemperaturen ermöglicht werden.
Beispiel: Ein moderner AI-Server-Rack kann Dutzende von Hochleistungs-GPUs enthalten, die jeweils 300-500 W Wärme erzeugen. Eine benutzerdefinierte, tief bearbeitete Kaltplatte für jede GPU, die an eine zentrale Flüssigkeitskühlschleife angeschlossen ist, ist wichtig, um diese Komponenten in sicheren Betriebstemperaturen zu halten, die Leistungsverschlechterung zu verhindern und die Lebensdauer dieser teuren Vermögenswerte zu verlängern.
EVs und Hybridfahrzeuge stützen sich stark auf die Stromversorgungselektronik (Wechselrichter, Wandler, Batteriemodule), die erhebliche Wärme erzeugen und die Fahrzeugleistung, Reichweite und Sicherheit direkt beeinflussen.
Anwendung: Kühlung von IGBT-Modulen in Wechselrichtern, Thermalmanagementsystemen und Ladegeräten in Bord.
Nutzen: Tiefe Kaltplatten bieten eine hocheffiziente und kompakte Kühlung für die Leistungselektronik, die für die Umwandlung und Verwaltung hoher Ströme von entscheidender Bedeutung sind. Dies verhindert den thermischen Ausreißer, verbessert die Effizienz, verlängert die Lebensdauer der Komponenten und trägt zur allgemeinen Zuverlässigkeit und Sicherheit des Fahrzeugs bei. Die Präzision ermöglicht eine direkte Kühlung individueller Leistungsmodule.
Beispiel: Der Wechselrichter in einem EV wandelt DC -Batterieleistung für den Motor in Wechselstrom um. Dieser Prozess erzeugt erhebliche Wärme in den IGBTs. Eine tief bearbeitete Kupferkaltplatte, häufig mit integrierten Strömungsmerkmalen, ist direkt an den IGBTs montiert, um diese Wärme effizient auf die Kühlmittelschleife des Fahrzeugs zu übertragen, um sicherzustellen, dass der Wechselrichter unter unterschiedlichen Lastbedingungen zuverlässig funktioniert.
Ähnlich wie bei EVs nutzen erneuerbare Energiesysteme Hochleistungselektronik, um Energie zu konvertieren und zu verwalten, und arbeitet häufig in harten Umgebungen.
Anwendung: Kühlung von Stromwechselrichtern für Solarparks, Wandler in Windkraftanlagen und Energiespeichersystemen.
Nutzen: Gewährleistet den zuverlässigen Betrieb und die Lebensdauer kritischer Leistungsumwandlungskomponenten, maximiert die Effizienz der Energieernte und die Verringerung der Wartungskosten an abgelegenen oder herausfordernden Standorten. Die robuste Natur von tiefen bearbeiteten Tellern eignet sich gut für Außen- oder Industrieumgebungen.
Beispiel: Ein groß angelegter Solarwechselrichter wandelt Gleichstrom von Sonnenkollektoren für das Netz in Wechselstrom um. Diese Wechselrichter können mit Megawatt mit Strom umgehen und erhebliche Wärme erzeugen. Tiefe Kaltplatten sind integriert, um die internen Leistungsmodule zu kühlen, um den kontinuierlichen Betrieb zu gewährleisten und Ausfallzeiten aufgrund von Überhitzung zu verhindern, was die Energieerzeugung direkt beeinflusst.
Präzision, Zuverlässigkeit und Patientensicherheit sind in der medizinischen Industrie von größter Bedeutung und machen das fortschrittliche thermische Management für diagnostische und therapeutische Geräte entscheidend.
Anwendung: Kühlung von Röntgenröhren, MRT-Gradientenspulen, Lasersystemen für die Operation und diagnostische Hochleistungsgeräte.
Vorteil: Ermöglicht kompakte medizinische Geräte mit leistungsstarker Leistung, indem er Wärme aus empfindlichen Komponenten effizient entfernt wird. Stellt einen stabilen Betrieb, präzise Kontrolle und langfristige Zuverlässigkeit sicher, die für genaue Diagnosen und wirksame Behandlungen von entscheidender Bedeutung sind. Die Möglichkeit, bestimmte Materialien (z. B. Edelstahl) zu verwenden und absolut leckdichte Konstruktionen zu gewährleisten, ist von entscheidender Bedeutung.
Beispiel: Die Gradientenspulen einer MRT -Maschine erzeugen während des Betriebs erhebliche Wärme. In diese Spulen werden tiefe Kaltplatten integriert, um eine präzise Temperaturregelung aufrechtzuerhalten, was für die Bildqualität und den Komfort von Patienten unerlässlich ist. Die hohe Präzision sorgt für keine interne Flüssigkeitsverschmutzung oder Lecks, die die sterile Umgebung beeinträchtigen könnten.
In Luft- und Raumfahrt und Verteidigung arbeiten die Systeme unter extremen Bedingungen, bei denen Zuverlässigkeit, Gewicht und Leistung nicht verhandelbar sind.
Anwendung: Abkühlung von Avionik, Radarsystemen, gerichteten Energiemunternehmen und Satellitenkommunikationsgeräten.
Vorteil: bietet robuste, leichte und hocheffiziente Kühllösungen für missionskritische Elektronik in anspruchsvollen Umgebungen (z. B. in großer Höhe, Vibration, extreme Temperaturen). Ermöglicht eine höhere Leistungsdichte bei kompakten Konstruktionen, entscheidend für die Optimierung von Größe, Gewicht und Leistung (SWAP).
Beispiel: Das Radarsystem eines Kampfflugzeugs erzeugt eine immense Wärme aus den Hochleistungsübertragungs-/Empfangsmodulen. Eine benutzerdefinierte, tief bearbeitete Aluminiumkaltplatte, die für minimale Gewicht und maximale thermische Leistung ausgelegt ist, wird direkt in diese Module integriert, um sicherzustellen, dass das Radar bei kritischen Missionen zuverlässig funktioniert.
Suchen Sie nach einem zuverlässigen Partner, der qualitativ hochwertige, maßgeschneiderte thermische Lösungen liefert? Die Auswahl des richtigen Herstellers für tiefe Bearbeitung flüssige Kälteplatten ist entscheidend für den Erfolg Ihrer Hochleistungssysteme. Kingka ist als führende Wahl und bietet eine einzigartige Mischung aus Erfahrung, fortschrittlichen Fähigkeiten und unerschütterlichem Engagement für Qualität.
Kingka ist Ihr vertrauenswürdiger Anbieter von Thermallösung, der sich auf hochwertige maßgeschneiderte flüssige Kaltplatten und Kühlkörper spezialisiert hat, die von über 15 Jahren Fachwissen in Bezug auf thermisches Management und Präzisions-CNC-Bearbeitung gesichert sind. Wir bieten umfassende Designunterstützung, fortschrittliche Fertigungsfunktionen mit 35 Sätzen High-End-CNC-Maschinen, strenger Qualitätskontrolle und einem dedizierten F & E-Team, um eine überlegene Leistung und eine zuverlässige Lieferung für Ihre anspruchsvollsten Anwendungen zu gewährleisten.
Lassen Sie uns die Kernvorteile untersuchen, die Kingka zu einem Branchenführer machen.
Mit über 15 Jahren Erfahrung im thermischen Management und Präzisions -CNC -Bearbeitung hat Kingka ein tiefes Fachwissen für die Gestaltung und Herstellung komplexer flüssiger Kaltplatten gepflegt.
Nachgewiesene Erfolgsbilanz: Kingka hat eine lange Geschichte, in der verschiedene Branchen dienen, einschließlich Automobil-, Medizin-, Elektronik- und Konsumgüter und demonstriert ein breites Verständnis der unterschiedlichen Anforderungen und Herausforderungen für die Anwendungsanwendung. Diese umfangreiche Erfahrung bedeutet, dass sie potenzielle Probleme vorhersehen und robuste Lösungen liefern können.
Experten -F & E -Team: Kingka hat ein leistungsstarkes technisches F & E -Team, dessen Mitglieder über 25 Jahre solide theoretische und praktische Grundlage für mechanische Verarbeitung und thermische Felder besitzen. Diese tiefe Wissensbasis ermöglicht innovative Designlösungen und eine Optimierung selbst für die anspruchsvollsten Wärmelasten. Sie bieten kostenlose Unterstützung für ein technisches Designteam, einschließlich thermischer Design und Luftstromsimulation.
Anbieter von One-Stop-Lösungen: Kingkas Kernpositionierung als 'One-Stop-Wärmelösungsanbieter ' bedeutet, dass sie alles von der anfänglichen Konstruktions- und thermischen Analyse bis hin zur Herstellung, Oberflächenbehandlung und Montage behandeln. Dies optimiert die Lieferkette, reduziert das Risiko und sorgt für eine nahtlose Projektausführung.
Beispiel 1: Komplexe Kühlung der Automobilbatterie
Ein Automobil -Client benötigte eine hoch angepasste flüssige Kaltplatte für ein neues EV -Batteriemodul, das spezifische Materialkompatibilität und komplexe interne Durchflusspfade benötigt, um schnelle Temperaturänderungen zu verwalten. Das F & E -Team von Kingka nutzte ihre mehr als 25 Jahre Erfahrung, um ein optimiertes Design vorzuschlagen, thermische Simulationen durchzuführen und dann genau die Kaltplatte herzustellen, wodurch strenge Standards zur Zuverlässigkeit der Automobilverkehr erfüllt wird.
Beispiel 2: Industrieautomatisierungsschrankkabinett
Ein Kunde in der industriellen Automatisierung benötigte eine kompakte, hocheffiziente Kaltplatte, um empfindliche Elektronik in einem versiegelten Schaltschrank abzukühlen. Kingkas Erfahrung mit verschiedenen industriellen Anwendungen ermöglichte es ihnen, die Umweltbeschränkungen schnell zu verstehen und eine robuste, wartungsfreie Lösung zu entwickeln, die sich nahtlos in das vorhandene System integrierte.
Kingkas Engagement für Qualität zeigt sich in seinen hochmodernen Fertigungseinrichtungen und strengen Qualitätskontrollprozessen.
Spitzendes Geräte: Kingka kann mit 35 Sätzen High-End-CNC-Maschinen ausgestattet sind und können komplexe Tiefenbearbeitungsaufgaben mit außergewöhnlicher Präzision und Effizienz erledigen. Diese umfangreiche Maschinerie ermöglicht eine hohe Volumenproduktion und hält gleichzeitig enge Toleranzen.
Umfassende Fertigungsfähigkeiten: Beyond Deep Machining bietet Kingka eine vollständige Reihe von Herstellungsprozessen, darunter CNC-Mahlen, Drehen, Skiving, Stempeln, Schmieden, Schweißen, Stanze und Polieren. Diese Vielseitigkeit stellt sicher, dass für jede Komponente die am besten geeignete und kostengünstige Fertigungsmethode ausgewählt wird.
Strenge Qualitätskontrolle: Alle Produkte unterziehen mindestens 4 -fache strenger Inspektion unter Verwendung fortschrittlicher Testgeräte wie automatischer CMM (Koordinatenmessmaschine), Projektoren, Mikrometern und Farbkörpern. Dieser mehrstufige Inspektionsprozess garantiert eine dimensionale Genauigkeit, Oberflächenbeschaffung und allgemeine Produktintegrität.
Pünktliche Lieferung: Durch ihr One-Stop-Service-Modell verkürzt Kingka die Lieferkette und reduziert das Risiko, wodurch sich die rechtzeitige Lieferung hochwertiger Produkte verpflichtet.
Praktischer Rat: Fragen Sie bei der Auswahl eines Lieferanten immer nach ihren Qualitätskontrollverfahren und den spezifischen Testgeräten, die sie verwenden. Kingkas transparenter Ansatz zur Demonstration ihrer Inspektionsfähigkeiten bietet Vertrauen in ihre Produktqualität.
Kingka arbeitet mit einer 'Kunden First ' Business Philosophy, um einen hohen Effizienz und einen qualitativ hochwertigen Service zu gewährleisten.
Einfacher Zusammenarbeitsprozess: Kingka vereinfacht den Engagement -Prozess in nur 4 einfache Schritte: Laden Sie Ihr Design hoch, erhalten Sie Designanalysen, erhalten Sie professionelle Teamunterstützung und fahren Sie mit der Fertigung fort. Dies erleichtert den Kunden, loszulegen.
24/7 Produktionsunterstützung und schnelle globale Lieferung: Kingka verstehen die Dringlichkeit in modernen Branchen und bietet kontinuierliche Produktionsunterstützung und sorgt für eine schnelle globale Lieferung von Kühlkörper und flüssigen Kaltplatten.
Aktive Branchenbeteiligung: Kingka beteiligt sich aktiv an wichtigen Branchenausstellungen wie PCIM Europe 2025 und 2024 Electronica Munich Expo, was ihr Engagement für den Aufenthalt an der Spitze der thermischen Managementtechnologie und der Zusammenarbeit mit Kunden weltweit zeigt.
Umfassender After-Sales-Service: Ihr Engagement geht über die Lieferung hinaus und bietet reaktionsschnell und effektiven After-Sales-Unterstützung, um die vollständige Kundenzufriedenheit zu gewährleisten.
Die Wahl von Kingka bedeutet eine Partnerschaft mit einem Unternehmen, das nicht nur über die technischen Fähigkeiten und die Fertigungsfunktionen verfügt, sondern auch den Kundenerfolg durch engagierte Unterstützung und einen optimierten Prozess priorisiert.
Haben Sie weitere Fragen zu Tiefkühlplatten mit tiefen Bearbeitung? Hier sind einige häufige Anfragen und ihre prägnanten Antworten, um Ihr Verständnis dieser kritischen thermischen Managementtechnologie weiter zu verbessern.
Tiefe, flüssige Kaltplatten werden typischerweise aus hochthermisch leitenden Metallen wie Aluminiumlegierungen (z. B. 6061-T6) oder Kupfer hergestellt. Aluminium wird für sein leichteres Gewicht und die Kostenwirksamkeit bevorzugt, während Kupfer eine überlegene thermische Leitfähigkeit für extrem hohe Wärmeflussanwendungen bietet. Edelstahl wird in bestimmten Fällen verwendet, die eine hohe Korrosionsbeständigkeit erfordern.
Tiefe maschinelle flüssige Kälteplatten werden aus einem festen Block bearbeitet und bieten eine überlegene Komplexität des internen Kanals, die Oberflächenbeschaffung und die strukturelle Integrität, ohne dass das Verbinden erforderlich ist. Beiler flüssige Kälteplatten umfassen zwei oder mehr Platten mit einem Lötmaterial, das den Wärmewiderstand an den Fugen einführen und die Kanalkomplexität begrenzen kann, obwohl sie für einfachere Designs kostengünstiger sein können.
Die Flüssigkühlung bietet deutlich höhere Wärmeübertragungsfähigkeiten als die Luftkühlung, wodurch die Ablagerung viel größerer Wärmebelastungen aus kleineren Bereichen ermöglicht wird. Dies ermöglicht eine höhere Leistungsdichte, kompaktere Systemdesigns, ruhigerer Betrieb und stabilere Komponententemperaturen, was zu einer verbesserten Leistung und einer verlängerten Lebensdauer für Hochleistungselektronik führt.
Ja, tiefe, maschinelle flüssige Kaltplatten sind sehr anpassbar. Ihr Herstellungsprozess ermöglicht eine präzise Anpassung von internen Kanalgeometrien, Montagemerkmalen, Materialauswahl und allgemeinen Abmessungen, um den genauen thermischen und mechanischen Anforderungen spezifischer elektronischer Komponenten und Systemlayouts zu erfüllen, was sie ideal für einzigartige oder herausfordernde Anwendungen macht.
Eine gut gestaltete und ordnungsgemäß hergestellte Tiefenbearbeitungs-Flüssigkaltplatte, die aus hochwertigen Materialien besteht und strengen Lecktests ausgesetzt ist, kann eine sehr lange Lebensdauer von mehr als 10 bis 15 Jahren haben. Die solide Konstruktion minimiert potenzielle Ausfallpunkte im Vergleich zu Designs, die auf mehreren zusammengefügten Teilen beruhen, was zu einer außergewöhnlichen langfristigen Zuverlässigkeit beiträgt.
In der sich schnell entwickelnden Landschaft der Hochleistungselektronik ist ein effektives thermisches Management kein nachträglicher Gedanke mehr, sondern eine grundlegende Säule des Systemdesigns. Die tiefe, maschinelle flüssige Kaltplatte steht als Beweis für diese Notwendigkeit und bietet eine beispiellose Lösung zur Ablassung der intensiven Wärme, die durch zunehmend leistungsstärkere und kompakte Komponenten erzeugt wird. Seine Fähigkeit, komplizierte, präzise und hocheffiziente interne Fluidkanäle aus einem festen Metallblock zu erzeugen, sorgt für eine optimale thermische Leistung, erweitert die Lebensdauer der Komponenten und ermöglicht die fortgesetzte Weiterentwicklung der Technologie in kritischen Industrien.
Von den anspruchsvollen Umgebungen von Hochleistungs-Computing- und Elektrofahrzeugen bis hin zu den Präzisionsanforderungen von medizinischen Geräten und der Luft- und Raumfahrt erweisen sich tiefe, flüssige Kaltplatten als unverzichtbar. Durch die Auswahl eines Partners wie Kingka mit über 15 Jahren spezialisierter Erfahrung, fortschrittlichen Fertigungsfunktionen, einem engagierten F & E -Team und einem strengen
