Der häufigste Fehler beim Kühlkörperdesign ist die Annahme, dass mehr Rippen immer eine bessere Kühlung bedeuten. Während eine Erhöhung der Rippendichte die für die Wärmeübertragung verfügbare Oberfläche vergrößert, erhöht sie auch den hydraulischen Widerstand (Druckabfall). Wenn die Lamellengeometrie für den statischen Druck des Lüfters zu dicht ist, kommt es zum Stillstand des Luftstroms und zum Ausfall des Kühlkörpers. Die Optimierung der Lamellengeometrie des Kühlkörpers erfordert eine genaue Berechnung der „Goldlöckchen-Zone“ – wo die Oberfläche maximiert wird, ohne den Luftstrom zu drosseln, der zum Abtransport der Wärme erforderlich ist.
Für Produktdesigner und Beschaffungsmanager ist das Verständnis dieses Kompromisses der Unterschied zwischen einem Prototyp, der in der Simulation funktioniert, und einem Produkt, das im Feld überlebt. Im Folgenden beschreibe ich, wie man die richtige Geometrie auswählt und welchen Herstellungsprozess sie unterstützt.
Warum wird das System durch das Hinzufügen weiterer Rippen manchmal heißer?
Beim Kühlkörperdesign besteht das Ziel darin, den Wärmewiderstand ($R_{th}$) zu senken. Die theoretische Formel legt nahe, dass eine Vergrößerung der Oberfläche ($A$) den Widerstand verringert. Dies setzt jedoch eine konstante Luftströmungsgeschwindigkeit voraus.
In der realen Welt entsteht eine Wand, durch die die Luft nur schwer durchdringen kann, wenn man die Flossen enger zusammenpackt (und die Flossendichte erhöht).
Geringe Rippendichte: Geringer Druckabfall, aber begrenzte Oberfläche für den Wärmeaustausch.
Hohe Rippendichte: Riesige Oberfläche, erfordert jedoch einen Ventilator mit hohem statischem Druck (der laut und teuer ist), um Luft durch die Lücken zu drücken.
Technische Beratung:
Schauen Sie nicht nur auf den Kühlkörper. Schauen Sie sich die Lüfterkurve (PQ-Kurve) an. Ein passiver Kühlkörper (natürliche Konvektion) benötigt einen großen Lamellenabstand (typischerweise > 6 mm), um einen auftriebsbedingten Luftstrom zu ermöglichen. Ein aktiver Serverkühler kommt mit engen Abständen (<1,5 mm) zurecht, erfordert aber einen leistungsstarken Lüfter.
Sie können die perfekte Form im CAD entwerfen, aber ist sie auch realisierbar?
Unterschiedliche Rippengeometrien erfordern spezielle Fertigungstechniken. Bei Kingka Tech setzen wir eine Reihe von Verfahren ein – Extrusion, Schmieden, Gießen, Stanzen, CNC-Präzisionsbearbeitung, Schälen und Gesenkschmieden –, um die erforderlichen Seitenverhältnisse zu erreichen.
Die Auswahl der richtigen Methode ist für kundenspezifische Kühlkörperlösungen von entscheidender Bedeutung :
Geometrie: Feste Lamellendicke und -abstand.
Grenze: Das „Fin Aspect Ratio“ (Höhe zu Abstand) ist normalerweise auf 8:1 oder 10:1 begrenzt.
Geeignet für: Allgemeine Elektronik- und LED-Anwendungen, bei denen Gewicht und Kosten im Vordergrund stehen.
Kingka-Hinweis: Wir empfehlen Extrusionskühlkörper für leichte Designs, bei denen die extreme Wärmedichte nicht den Engpass darstellt.
Geometrie: Ultradünne Lamellen, die aus dem Basisblock geschnitten sind.
Limit: Mit sehr dünnen Lamellen (0,2 mm) können sehr hohe Seitenverhältnisse (bis zu 50:1) erreicht werden.
Ideal für: Skived-Fin-Kühlkörper sind ideal für Hochleistungsanwendungen (wie Server), bei denen Sie eine maximale Oberfläche auf engstem Raum benötigen. Da die Rippen und die Basis einteilig sind, gibt es keinen thermischen Widerstand an der Grenzfläche.
Geometrie: Die Lamellen werden separat hergestellt und durch thermisches Epoxidharz oder mechanisches Stauchen an einer gerillten Basis befestigt.
Grenze: Ermöglicht viel höhere Lamellen als beim Extrudieren oder Schälen.
Ideal für: Kühlkörper mit gebondeten Lamellen sind die erste Wahl für Hochleistungs-Industriewechselrichter oder -Gleichrichter, die eine massive Konvektionskühlung erfordern.
Bestimmt die Materialwahl die Geometrie?
Ja. Während Aluminium (typischerweise AL6063 oder AL6061) leicht, einfach zu bearbeiten und kostengünstig ist, weist es im Vergleich zu Kupfer (~400 W/m·K) eine geringere Wärmeleitfähigkeit (~200 W/m·K) auf.
Aluminium: Am besten für extrudierte oder geklebte Lamellen geeignet, bei denen das Gewicht eine Rolle spielt (z. B. in der Automobilindustrie).
Kupfer: Unentbehrlich für die Grundplatte oder geschälte Rippen bei Anwendungen mit hohem Wärmefluss (z. B. GPU-Kühlung), trotz des Gewichtsnachteils und der höheren Kosten.
Profi-Tipp:
Wir entwickeln oft Hybridlösungen – mit einer Kupferbasis für eine schnelle Wärmeverteilung und Aluminiumlamellen zur Ableitung. Dadurch entsteht ein ausgewogenes Kühlkörperdesign, das sowohl Leistung als auch Kosten optimiert.
Was haben wir aus 13 Jahren Daten gelernt?
Im letzten Jahrzehnt hat Kingka Tech über 300 Designs fertiggestellt und über 4000 einzigartige Wärmemanagementteile hergestellt . So passen wir die Geometrie normalerweise an die Branchenanforderungen an:

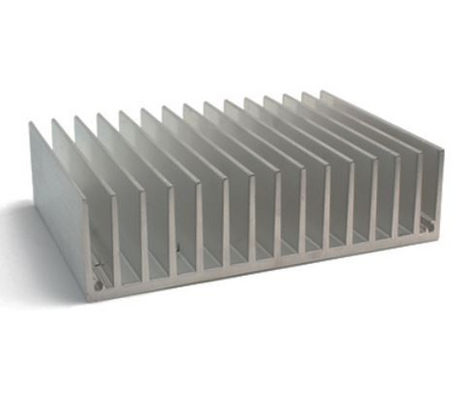

Herausforderung: Begrenzter Platz, Vibration, Gewichtsempfindlichkeit.
Lösung: Extrusionskühlkörper.
Warum: Aluminiumstrangpressen bietet das beste Verhältnis von struktureller Integrität zu Gewicht. Wir verwenden CNC-Präzisionsbearbeitung, um die Extrusion auf komplexe Gehäuseformen zuzuschneiden.
Herausforderung: Extreme Wärmedichte, Hochgeschwindigkeitsluftstrom verfügbar.
Lösung: Kühlrippen-Kühlkörper (Kupfer).
Warum: Durch Schälen erzeugen wir dünne, dichte Kupferlamellen. Dadurch wird die benetzte Oberfläche innerhalb der Höhenbeschränkung von 1 HE oder 2 HE maximiert und die Vorteile der Serverlüfter mit hohem statischen Druck voll ausgenutzt.
Herausforderung: Große Wärmelast (kW-Bereich), natürliche oder langsame Konvektion.
Lösung: Kühlkörper mit geklebten Lamellen.
Warum: Wir kleben hohe, dicke Aluminiumlamellen auf eine schwere Basis. Durch den großen Abstand kann die Luft leicht strömen (geringer Druckabfall), was entscheidend ist, wenn man sich auf natürliche Konvektion oder leise Lüfter verlässt.
Woher wissen Sie, dass es funktioniert, bevor Sie Metall schneiden?
Vermutungen sind teuer. Bei Kingka Tech bieten wir eine globale Komplettlösung, die thermische Analyse und Designoptimierung vor Beginn der Fertigung umfasst.
DFM (Design for Manufacturing): Wir überprüfen Ihr 3D-Modell, um sicherzustellen, dass die Lamellenseitenverhältnisse mit dem gewählten Verfahren erreichbar sind (z. B. Überprüfung des Schälwerkzeugspiels).
Simulation: Wir simulieren den Luftstrom und die Wärmeausbreitung, um $Delta T$ (Temperaturanstieg) vorherzusagen.
Validierung: Vom CNC-Prototyping bis zur Massenproduktion testen wir die Endbaugruppe, um sicherzustellen, dass sie den thermischen Spezifikationen entspricht.
Sind Sie unsicher, ob Ihre aktuelle Lamellengeometrie herstellbar ist? Senden Sie uns Ihre STEP-Datei für eine schnelle DFM-Prüfung.
Bei der Optimierung der Kühlrippengeometrie geht es nicht darum, eine Variable zu maximieren; Es geht darum, die Oberfläche, den Druckabfall und die Machbarkeit der Herstellung in Einklang zu bringen.
Verwenden Sie Skived Fins, wenn Sie maximale Dichte auf kleinem Raum benötigen.
Nutzen Sie Extrusion für kostensensible, leichte Anwendungen.
Verwenden Sie gebondete Lamellen für eine leistungsstarke und großvolumige Wärmeableitung.
Bei Kingka Tech kombinieren wir theoretische thermische Analysen mit praktischen Fertigungsdaten aus über einem Jahrzehnt unserer Tätigkeit in der Automobil-, Medizin- und Energiebranche. Wir bauen nicht nur zum Drucken; Wir bauen, um Leistung zu erbringen.
Lassen Sie nicht zu, dass eine schlechte Geometrie die Leistung Ihres Systems beeinträchtigt.
Kontaktieren Sie Kingka Tech noch heute für eine umfassende Designbewertung. Lassen Sie sich von unserem Engineering-Team bei der Auswahl der optimalen Lamellengeometrie und des optimalen Materials für Ihr nächstes Projekt unterstützen.
