Häufige Fehler, die es bei der Verwendung von Kühlkörpern zu vermeiden gilt: Ein praktischer Leitfaden für Ingenieure

Kühlkörper sind unerlässlich, um eine Überhitzung in der Elektronik zu verhindern, aber selbst geringfügige Konstruktions- oder Installationsfehler können zu katastrophalen Ausfällen führen. Unabhängig davon, ob Sie ein Server-Rack oder ein IoT-Gerät kühlen, spart die Vermeidung dieser häufigen Fehler Zeit und Kosten und sorgt für langfristige Zuverlässigkeit.

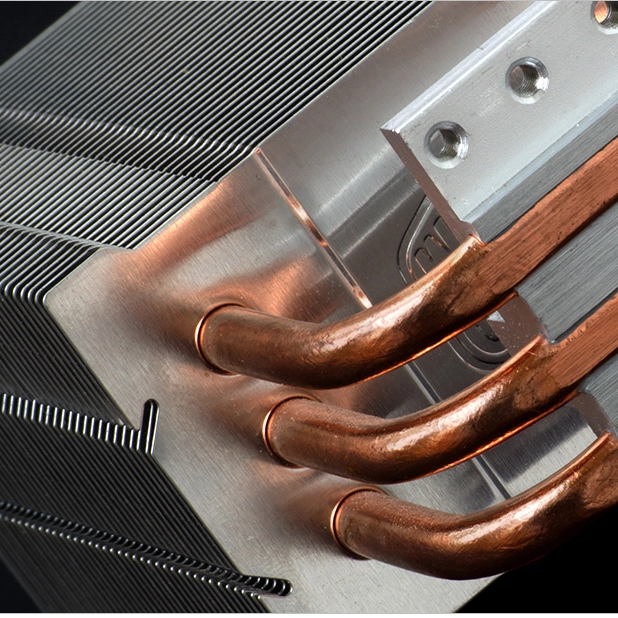

Fehler Nr. 1: Das falsche Material wählen

Aluminium vs. Kupfer: Kompromisse bei der Wärmeleitfähigkeit

1. Aluminium-Kühlkörper :

1. Wärmeleitfähigkeit: 205 W/m·K

2. Vorteile: Leicht, kostengünstig, korrosionsbeständig.

3. Nachteile: Geringerer Wirkungsgrad für Hochleistungsanwendungen (>100 W).

2. Kupferkühlkörper :

1. Wärmeleitfähigkeit: 385 W/m·K

2. Vorteile: Hervorragende Wärmeübertragung, ideal für Laser und Leistungselektronik.

3. Nachteile: 3x schwerer und 2-3x teurer als Aluminium.

Lösung : Passen Sie das Material an die Anwendung an. Verwenden Sie beispielsweise Kupfer für die GPU-Kühlung und Aluminium für die LED-Beleuchtung.

Fehler Nr. 2: Ignorieren der Anwendung von Thermal Interface Material (TIM).

Die Rolle von TIM bei der Wärmeübertragungseffizienz

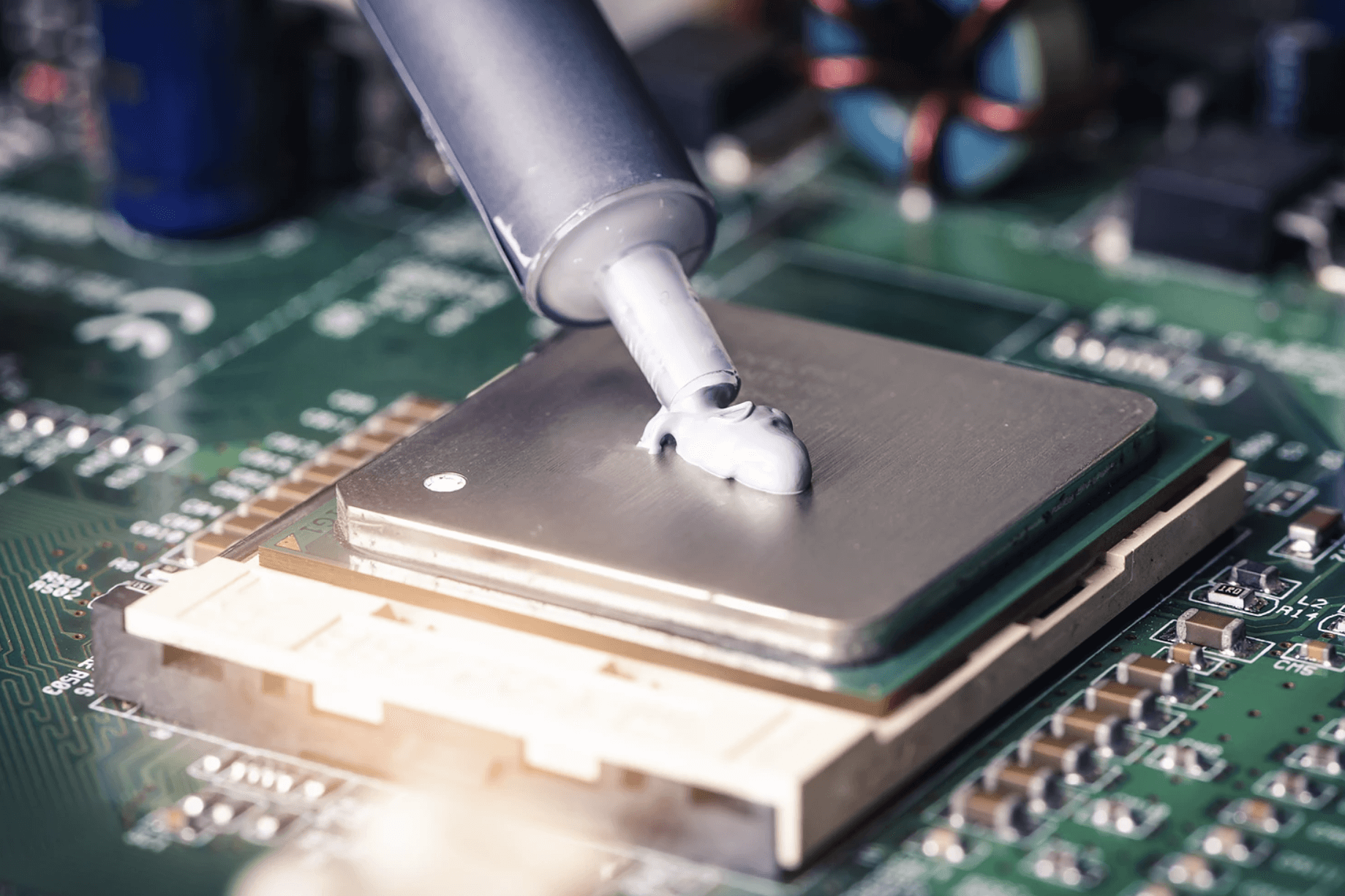

TIM füllt mikroskopisch kleine Lücken zwischen dem Kühlkörper und der Komponente und verringert so den Wärmewiderstand. Zu den häufigsten Fehlern gehören:

1. Auftragen von zu viel oder zu wenig TIM (ideale Dicke: 0,05–0,1 mm).

2. Oberflächen vor der Anwendung nicht reinigen, was zu Lufteinschlüssen führt.

Auswirkung : Eine schlechte TIM-Anwendung kann die Verbindungstemperaturen um 15–30 °C erhöhen und die Lebensdauer der Komponenten verkürzen.

Lösung : Verwenden Sie automatisierte Dosiersysteme für eine gleichmäßige Abdeckung oder entscheiden Sie sich für vorab aufgetragene Phasenwechselmaterialien.

Fehler Nr. 3: Luftstrom und Umweltfaktoren übersehen

Natürliches vs. erzwungenes Konvektionsdesign

1. Natürliche Konvektion : Erfordert einen großen Lamellenabstand (6–8 mm) und eine vertikale Ausrichtung.

2. Zwangskonvektion : Funktioniert mit engeren Lamellen (3–5 mm), hängt jedoch von der Zuverlässigkeit des Lüfters ab.

Umweltrisiken

1. Staubansammlung : Verstopft die Lamellen und verringert die Effizienz um bis zu 40 %..

2. Feuchtigkeit/Korrosion : Aluminium oxidiert in salzhaltigen Umgebungen; Erwägen Sie Eloxieren oder Beschichten.

Lösung : Führen Sie Luftstromsimulationen durch und wählen Sie Kühlkörper mit IP-Schutzklasse für raue Bedingungen aus.

Fehler Nr. 4: Falsche Kühlkörperdimensionierung und falsche Lamellenkonstruktion

Übergroße vs. zu kleine Kühlkörper

1. Überdimensioniert : Verschwendet Platz und erhöht das Gewicht (kritisch für Drohnen).

2. Unterdimensioniert : Die Wärme wird nicht abgeleitet, was zu thermischer Drosselung führt.

Optimierung des Flossendesigns

1. Rippendichte : Hohe Dichte eignet sich für erzwungene Konvektion; Niedrige Dichte sorgt für natürliche Kühlung.

2. Flossenhöhe : Höhere Flossen vergrößern die Oberfläche, erfordern jedoch möglicherweise strukturelle Unterstützung.

Lösung : Verwenden Sie thermische Simulationstools, um die Leistung des Kühlkörpers unter realen Bedingungen zu modellieren.

Fehler Nr. 5: Schlechte Montage und mechanische Fixierung

Ungleichmäßige Druckverteilung

Bei unzureichendem Montagedruck entstehen Luftspalte, während bei zu hohem Druck die Gefahr besteht, dass Komponenten beschädigt werden (z. B. Risse in BGA-Gehäusen).

Vibration und Zuverlässigkeit

Im Automobil- oder Industriebereich können lose Schrauben oder Clips dazu führen, dass sich Kühlkörper mit der Zeit lösen.

Lösung :

1. Verwenden Sie federbelastete Schrauben oder Thermokleber für einen gleichmäßigen Druck.

2. Drehmomentwerte angeben (z. B. 0,6–0,8 Nm für Aluminium-Kühlkörper).

So vermeiden Sie diese Fehler: Best Practices und Expertentipps

1. Prototyp und Test : Validieren Sie Designs mit Wärmebild- und Belastungstests.

2. Nutzen Sie erweiterte Tools : CFD-Simulationen prognostizieren Luftstrom und Temperaturverteilung.

3. Arbeiten Sie mit Experten zusammen : Professionelle Hersteller bieten Leitfäden zur Materialauswahl und DFM-Feedback (Design for Manufacturing).

Beispielsweise bietet Kingka , ein führender Kühlkörperhersteller, umfassenden Support – von der thermischen Analyse bis zur kundenspezifischen CNC-Bearbeitung – und stellt sicher, dass Kühlkörper sowohl Leistungs- als auch Kostenziele erfüllen. Ihre Lösungen haben OEMs von Elektrofahrzeugen dabei geholfen, die Kosten für Batteriekühlsysteme um 18 % zu senken und gleichzeitig die Sicherheitsstandards einzuhalten.

Abschluss

Selbst ein gut konzipierter Kühlkörper kann bei falscher Installation oder Konfiguration eine mangelhafte Leistung erbringen. Durch die Vermeidung dieser fünf häufigen Fehler – Materialkonflikte, TIM-Fehler, Vernachlässigung des Luftstroms, schlechte Dimensionierung und fehlerhafte Montage – können Ingenieure die Effizienz des Wärmemanagements erheblich steigern.

Bei komplexen Projekten stellt die Partnerschaft mit einem erfahrenen Hersteller wie Kingka den Zugang zu Spitzentechnologien und Branchenexpertise sicher und verwandelt potenzielle Fallstricke in optimierte Leistung. Denken Sie daran, dass Präzision beim Wärmemanagement nicht optional, sondern von entscheidender Bedeutung ist.
