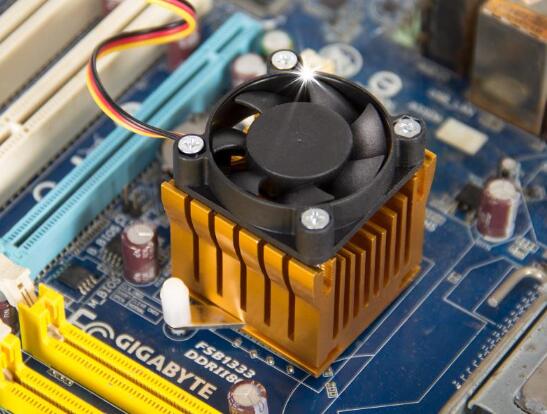

Chip-Kühlkörper
Der Chip-Kühlkörper soll die Wärme an den Chip ableiten und die über dem Chip erzeugte Wärme absorbieren, um eine schlechte Wärmeableitung des Chips und eine Beschädigung des Chips zu verhindern.
Mit der rasanten Entwicklung der elektronischen Technologie wird die Integration der angewandten Elektronik immer höher, was dazu führt, dass eine große Anzahl hochintegrierter Chips weit verbreitet ist.Der Chip mit hoher Integration, insbesondere als Kerngeschäftsverarbeitungseinheit, muss mehrere Aufgaben gleichzeitig ausführen und die Datenverarbeitungsgeschwindigkeit ist hoch, was zwangsläufig zu einem relativ hohen Stromverbrauch und einer relativ hohen Wärmeentwicklung führt.Diese Wärme muss rechtzeitig übertragen werden, sonst staut sich die Wärme, was zu einem starken Temperaturanstieg in der Innenumgebung des Geräts führt, was zu einer übermäßigen Sperrschichttemperatur im Inneren des Chips und damit zu einem Ausfall führt.Dies kann dazu führen, dass das Gerät neu startet oder abstürzt oder dass der Chip durchbrennt.Dies führt zu Schäden an der Ausrüstung und verursacht unnötige Verluste für die Benutzer. Daher ist die Chipkühlung sehr wichtig.Zu diesem Zweck installiert die Industrie normalerweise einen Chip-Kühlkörper auf der Oberseite des Chips, der mehr Wärme erzeugt, und stellt dann das thermische Design-Verarbeitungssystem des Geräts bereit, um die Wärme abzuleiten.Für leichte und kleine Kühlkörper verwenden Sie normalerweise Kieselgel oder ein wärmeleitendes Silikatpad, das direkt auf die Oberseite des Chips geklebt wird. Diese Methode ist jedoch für große Kühlkörper nicht geeignet.Da das Gewicht des großen Kühlkörpers selbst höher ist, kann es zu versteckten Problemen bei der Stabilität und Zuverlässigkeit des Chips oder sogar zu direkten Schäden am Chip durch Transport oder äußere Vibrationen kommen, wenn der Chip-Kühlkörper direkt auf den Chip geklebt wird .Die Art und Weise, wie das installiert wird Große Kühlkörper auf der Leiterplatte gibt es grundsätzlich in den folgenden Ausführungen.
1. Zum Schweißen der Leiterplatte werden Kühlkörper mit geschweißten Füßen verwendet. Bei dieser Methode wird normalerweise eine kleine Plattform in diagonaler Position des Kühlkörpers bearbeitet.Ein Schweißfuß aus Metall muss in die Plattform eingebettet werden und Zinn muss am Schweißfuß befestigt werden.Normalerweise wird Zinn auf die Oberfläche des Schweißfußes aufgetragen oder gepresst, oder es wird direkt zinnbeschichteter Draht verwendet, und auf die Oberseite des Chips wird wärmeleitendes Silikonfett oder Kieselgel aufgetragen.
2. Nehmen Sie die Art der Drahtbefestigungsinstallation an. Die Stahldrahtschnalle verläuft durch die mittlere Nut des Profilkühlkörpers, drückt und beschichtet die Oberseite des Chips mit wärmeleitendem Silikonfett oder Kieselgel, den Chipkühlkörper mit Stahldraht Schnalle auf der Oberseite des Chips platziert, flach, die Drahtschnalle an beiden Enden des Hakens nach unten, hängend im Ring des festen Hakens, der an der Leiterplatte angeschweißt ist.Auf diese Weise wird der Chip-Kühlkörper fixiert.

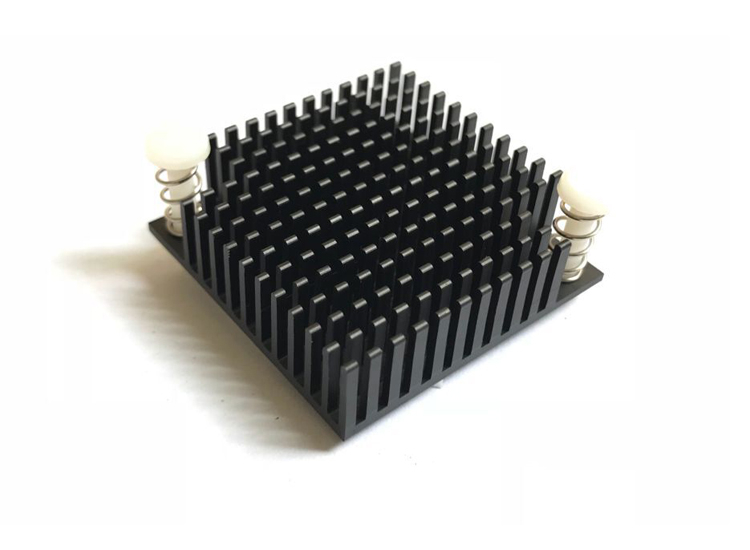

3. Die Installationsmethode der elastischen Halteklaue aus Kunststoff wird übernommen.Die Methode wird mittels Arretierung fixiert.Die zylindrische Haltesäule aus Kunststoff wird durch die Federn und die runden Löcher in den Ohren des Chip-Kühlkörpers am Chip-Kühlkörper befestigt.Platzieren Sie bei der Installation des Chip-Kühlkörpers den Chip-Kühlkörper auf dem Chip und drücken Sie ihn gerade und flach an.Zum Schluss kräftig nach unten drücken, sodass die Backe der Befestigungssäule durch die Leiterplatte hindurchgeht und an der Unterseite der Leiterplatte befestigt wird.
